LH-2555V1.0液晶屏驱动板HDMI转eDP输出1920×1200

LH-2555V1.0是一款多功能LCD液晶显示驱动板，主要用于驱动eDP接口液晶面板。该板支持HDMI输入，可将主机、工控机、嵌入式主板等设备输出的HDMI信号转换为eDP屏显信号，从而点亮并驱动对应规格的TFT-LCD液晶屏。

该驱动板采用RTD2555芯片方案，支持最高1920×1200分辨率，适用于工业显示器、嵌入式显示终端、工控设备显示屏、仪器仪表显示模块、医疗设备显示终端等显示应用场景。

核心参数

支持分辨率

该板通过CN27分辨率跳帽选择不同屏参，常见支持分辨率包括：

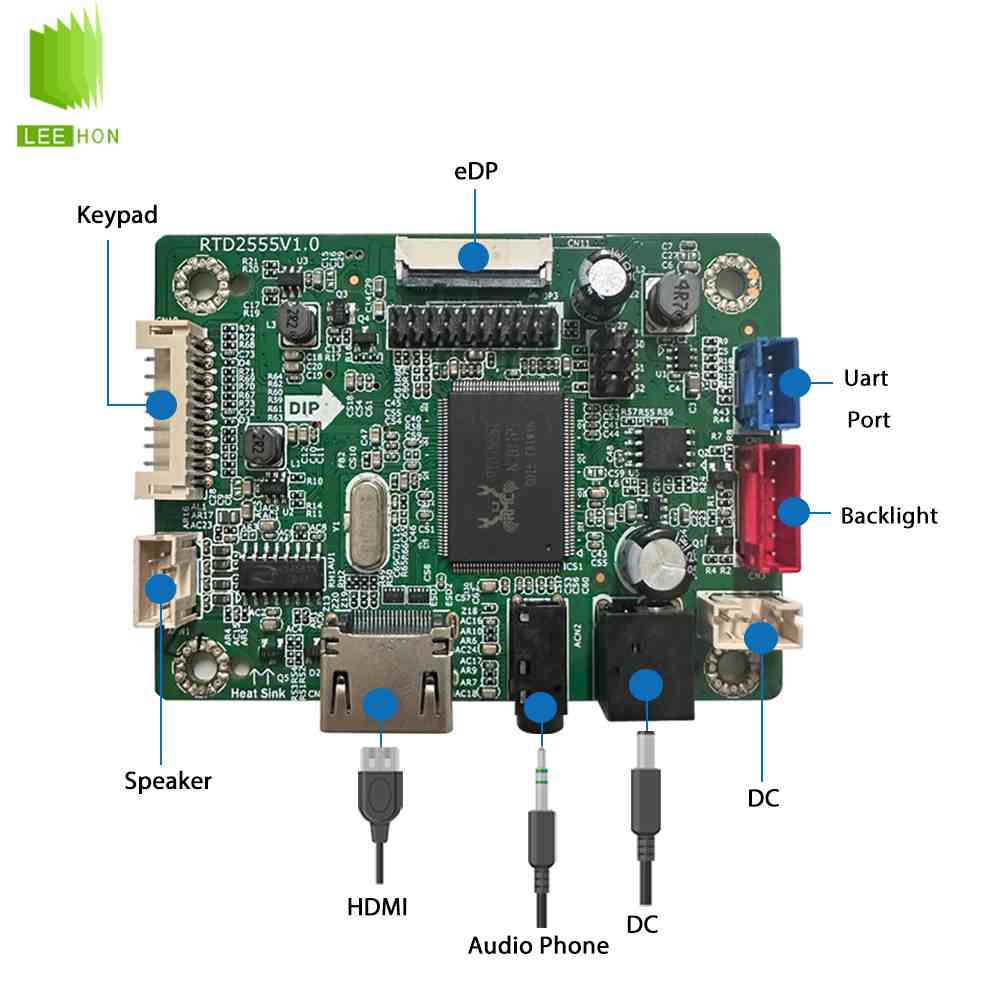

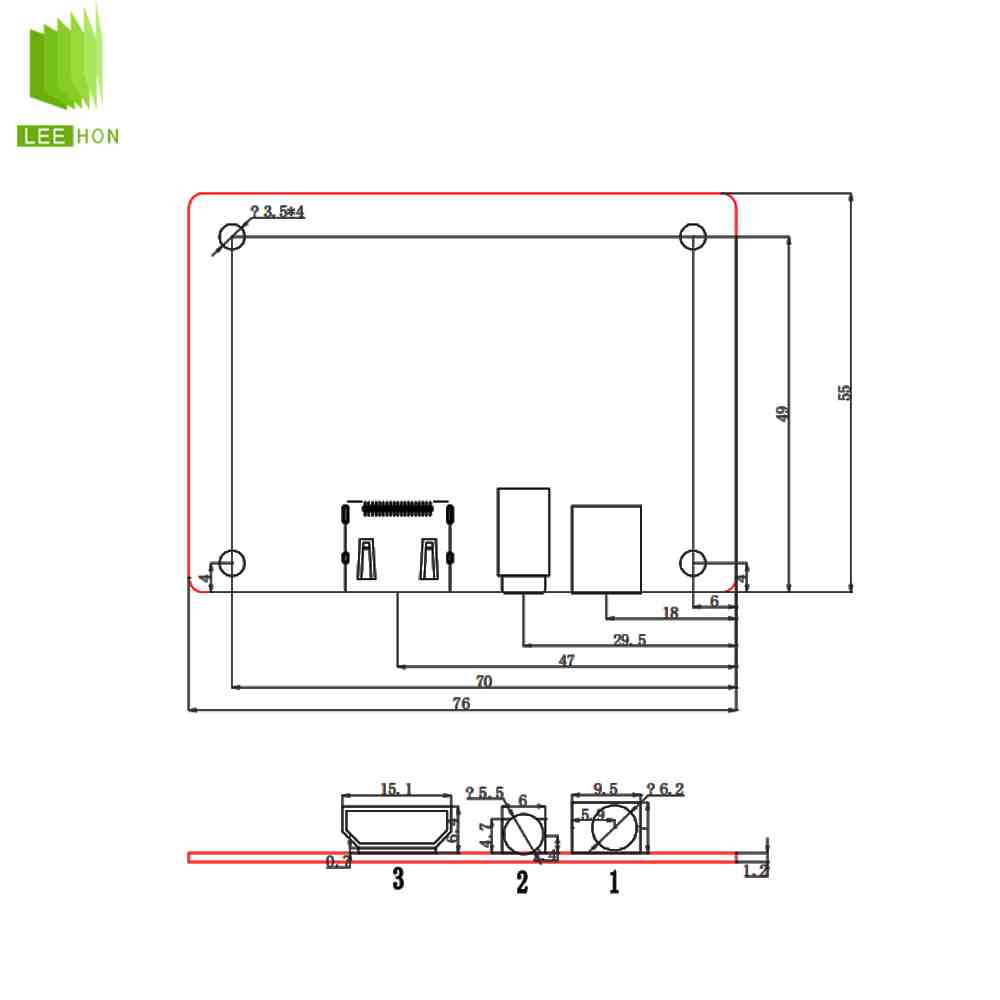

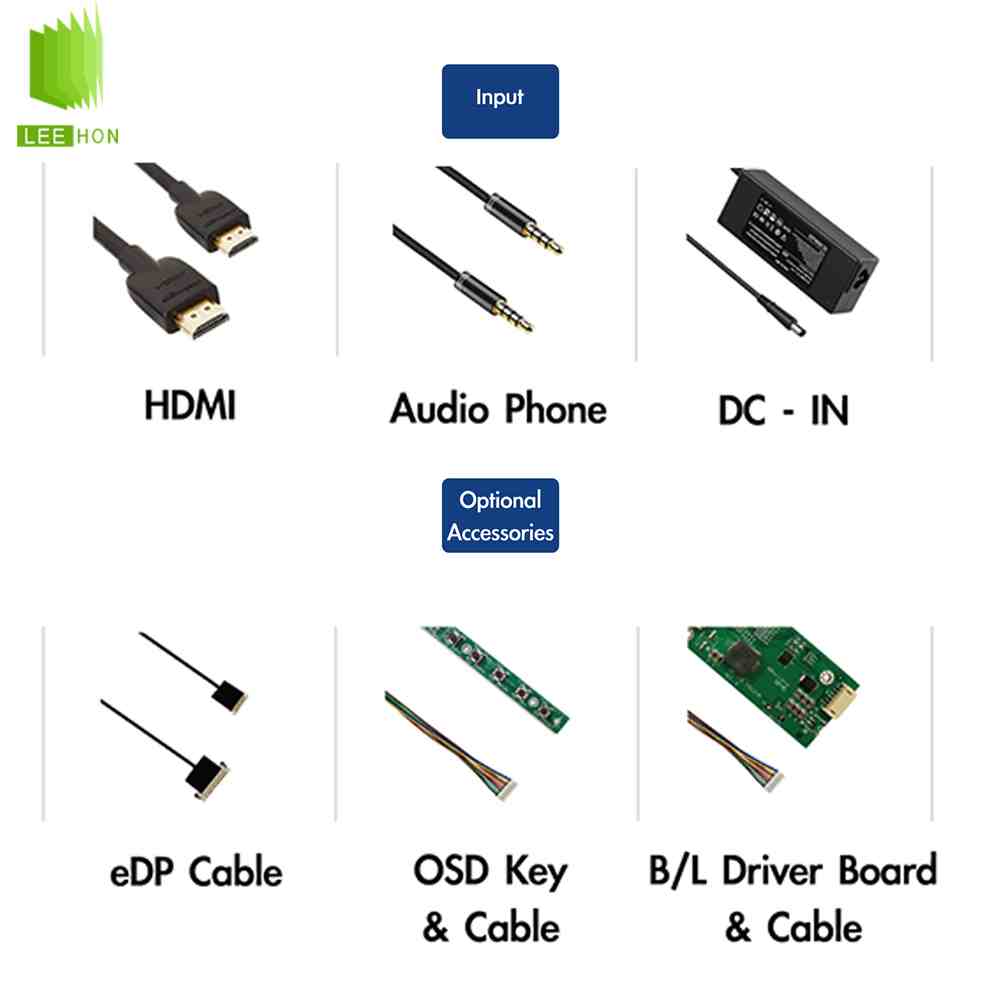

接口配置

产品特点

LH-2555V1.0的核心特点是HDMI输入、eDP输出，适合需要将HDMI信号接入eDP液晶屏的显示方案。相比LVDS输出驱动板，这款板主要面向eDP接口屏幕，尤其适合部分笔记本类屏、工业eDP屏、嵌入式eDP显示模组等应用。

该板支持eDPFFC和eDP杜邦两种屏接口形式，方便不同结构方案选用。驱屏电压为3.3V，配屏时需要重点确认屏幕接口、线序、分辨率、背光供电和程序是否匹配。

适用场景

LH-2555V1.0可用于HDMI转eDP显示方案、工业显示器、嵌入式LCD显示终端、工控主机外接eDP屏、仪器仪表显示模块、医疗设备显示屏、自动化设备显示终端、笔记本类eDP液晶屏点屏测试等项目。

选型注意事项

实际选型时，需要确认液晶屏是否为eDP接口，并核对屏幕分辨率、eDPLane数量、FFC线序、屏电压、背光供电、背光使能、亮度调节方式及程序版本。若屏幕为LVDS接口，则不适合直接使用该板，需要选择对应的HDMI转LVDS驱动板。

常见问题

Q1：LH-2555V1.0是什么输入接口转什么输出接口？

A：LH-2555V1.0是HDMI输入转eDP输出的液晶驱动板，可将HDMI视频信号转换为eDP屏显信号，用于驱动eDP接口TFTLCD液晶屏。

Q2：LH-2555V1.0可以驱动LVDS液晶屏吗？

A：不建议直接用于LVDS屏。该板规格中标注的输出接口为eDP，包括30Pin/0.5mmeDPFFC接口和20Pin/2.0mmeDP杜邦接口，适合eDP接口液晶屏。

Q3：LH-2555V1.0最高支持多大分辨率？

A：该板最高支持1920×1200分辨率，HDMI输入最高可支持1920×1200@75Hz。常见屏参还包括1920×1080、1366×768、1280×800、1600×800、1024×768等。

Q4：选择LH-2555V1.0配屏时要注意什么？

A：需要重点确认液晶屏接口是否为eDP，同时核对分辨率、屏电压、eDP线序、背光接口、背光供电和程序版本。不同eDP屏即使接口针数相同，也可能存在线序和参数差异。
