TCG085WVLQDPNN-GN00工业液晶屏介绍

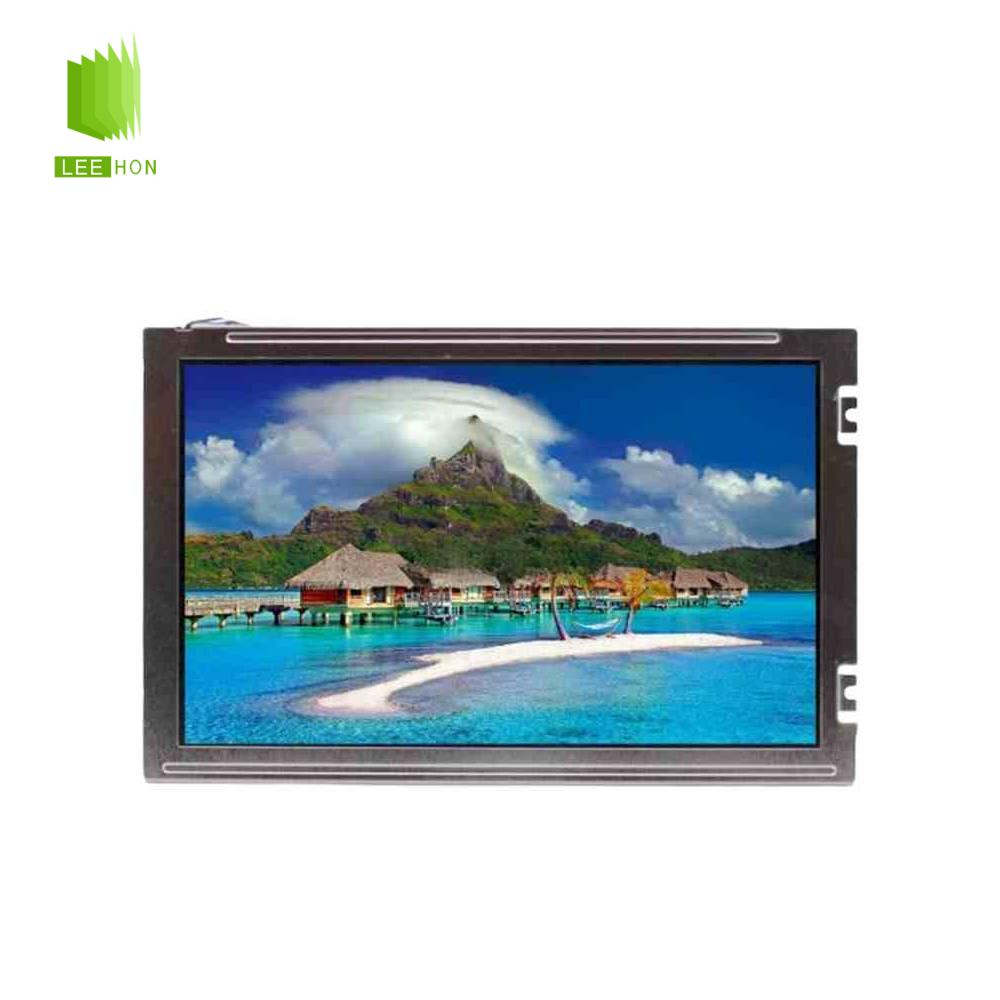

TCG085WVLQDPNN-GN00是京瓷（KYOCERA）推出的一款8.5英寸工业TFT液晶屏，由杭州立煌科技供货，采用800×480 WVGA分辨率、15:9显示比例和AWV宽视角显示技术，典型亮度400cd/㎡、对比度500:1，四方向可视角度均为85°。该型号采用40Pin并行CMOS/RGB接口，支持18-bit色彩信号，液晶逻辑供电典型值为3.3V，工作温度为-20～70℃，外形尺寸约210×134×8.7mm。该模组采用WLED背光，但未集成LED恒流驱动电路，标准型号不带触摸屏，适合工业控制和嵌入式显示应用。
| 8.5寸京瓷TCG085WVLQDPNN-GN00液晶模组规格表 | |
| 制造商 | 京瓷 (Kyocera) |
| 型号 | TCG085WVLQDPNN-GN00 |
| 对角尺寸 | 8.5英寸 |
| 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 184.8(W)×110.88(H) mm |
| 外观尺寸 | 210(W)×134(H)×9.2(D) mm |
| 像素排列 | RGB垂直条状 |
| 解析度 | 800(RGB)×480, WVGA, 15:9 |
| 面板重量 | 310g |
| 表面处理 | 镜面 (Haze 0%) |
| 显示亮度 | 400 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) |
| 推荐视向 | 全视角 |
| 响应时间 | 12/18 (Typ.)(Tr/Td) ms |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) |
| 显示模式 | AWV，常黑显示，透射式 |
| 支持颜色 | 262K, 50% NTSC |
| 应用产品 | - |
| 功率消耗 | - |
| 光源类型 | WLED, 70K小时, 无驱动 |
| 刷新率 | 60Hz |
| 触摸技术 | 无触摸 |
| 接口类型 | CMOS (1 ch, 6-bit) , 40 pins, 0.5 mm, 端子 |
| 电压供应 | 3.3V (Typ.) |
| 应用环境 | 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C |
TCG085WVLQDPNN-GN00相关问题
Q1：TCG085WVLQDPNN-GN00采用LVDS接口吗？
不是。该型号采用40Pin并行CMOS/RGB接口，支持18-bit RGB数字信号，典型逻辑供电为3.3V。其接口包含RGB数据、像素时钟、行场同步及数据使能等信号。如果原设备使用LVDS输出，需要确认主板是否具备兼容的接口转换方案，不能直接将LVDS信号连接到该屏。
Q2：TCG085WVLQDPNN-GN00的400cd/㎡亮度适合什么环境？
400cd/㎡适合室内工业设备、控制面板和普通照明环境。该型号采用AWV宽视角技术，四方向可视角度均为85°，有利于改善不同观看方向下的显示效果。不过，宽视角并不等于高亮或防反射能力；如果设备需要在强环境光或阳光直射下使用，应结合表面反射、盖板透光率及整机结构重新评估。
Q3：TCG085WVLQDPNN-GN00适合哪些应用场景？
适合工业HMI、自动化控制面板、设备状态监控终端、办公自动化设备、家电控制系统及其他嵌入式显示设备。相比传统4:3液晶屏，15:9显示比例能够为横向菜单、运行状态、参数列表和图形界面提供更宽的显示区域。400cd/㎡亮度主要面向室内工业环境及普通照明场景，不属于专门面向强阳光户外环境的高亮显示模组。
Q4：TCG085WVLQDPNN-GN00属于宽温工业液晶屏吗？
该型号的工作温度范围为-20～70℃，存储温度范围为-30～80℃，能够满足不少常规工业设备的温度要求。但它不属于-30～80℃工作温度等级的超宽温产品。如果设备需要在更低温度启动或长期处于高温环境，应优先核对实际工作温度要求，并评估其他工业显示型号。
Q5：TCG085WVLQDPNN-GN00可以直接替换其他8.5英寸800×480液晶屏吗？
不能仅凭尺寸和分辨率判断兼容。替换时应重点核对40Pin接口定义、RGB数据位宽、3.3V逻辑供电、像素时序、背光驱动参数及外形尺寸。该型号有效显示区域约184.8×110.88mm，外形尺寸约210×134×8.7mm。标准版本不带触摸屏，如果原设备需要触控功能，还需另外匹配触摸组件及控制电路。
如果您正在寻找 TCG085WVLQDPNN-GN00、京瓷8.5英寸工业液晶屏或800×480 RGB接口替代方案，可以提供原屏完整型号、设备用途、接口照片及采购数量。杭州立煌科技有限公司可协助核对40Pin RGB接口、3.3V供电、背光恒流驱动、结构尺寸及显示兼容性，并可根据项目需求配套触摸屏、驱动板和屏线。联系电话：19157671329（微信同号）
产品资料说明
参数来源： 本型号（TCG085WVLQDPNN-GN00）规格参数主要依据京瓷原厂规格书、产品标签、厂商公开资料及其他可核验技术信息整理。
资料整理服务商： 杭州立煌科技
参数更新时间： 2026年10月20日。
参数规格用途： 本页信息用于技术查询和选型参考，不作为实时库存、价格、交期或长期供货状态的依据。
由于液晶屏不同版本、后缀及生产批次可能存在规格差异，涉及替代选型、设计导入、驱动匹配或批量采购时，应以当前有效规格书、产品实物及最终技术确认结果为准。
