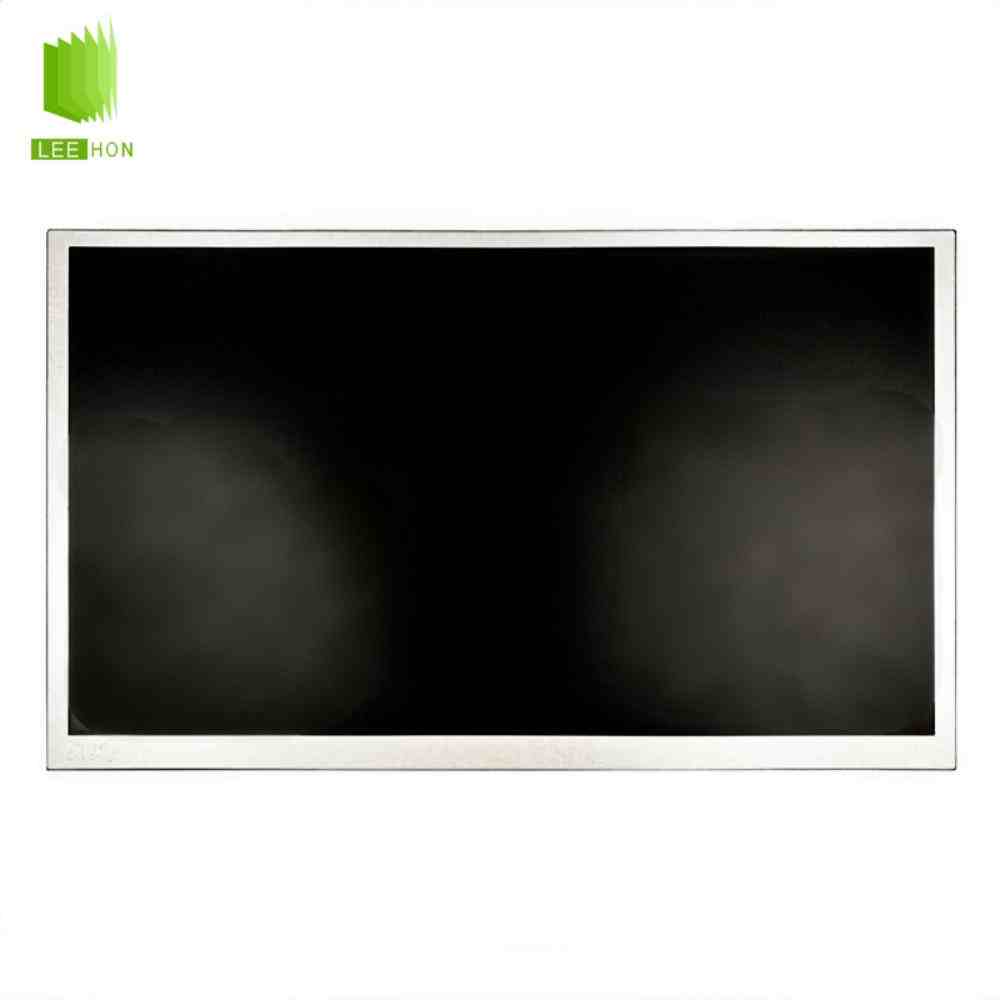

G133HAN01.0是友达（AUO）推出的一款13.3英寸工业液晶屏，采用1920×1080 Full HD分辨率、16:9显示比例、AHVA广视角技术、30Pin LVDS接口和WLED背光。G133HAN01.0屏典型亮度为400cd/㎡、对比度为800:1，支持RGB 8bit、16.7M色彩，典型色域约90% NTSC，并采用防眩光表面。其工作温度为-20℃至70℃，AUO规格书明确将其设计方向定位于工业设备显示单元。推荐了解：医疗设备液晶屏解决方案
| 13.3寸友达液晶屏G133HAN01.0参数表 | ||
| 类别 | 参数项 | 参数值 |
| 应用详情 | 面板品牌 | 友达 |
| 面板型号 | G133HAN01.0 | |
| 面板尺寸 | 13.3英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -20 ~ 70 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 备注信息 | - | JEIDA LVDS |
| 结构详情 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.05095×0.15285 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.15285×0.15285 mm (H×V) [166PPI] | |
| 显示区域 | 293.472×165.078 mm (H×V) | |
| 结构尺寸 | 可视区域 | 295.07×166.68 mm (H×V) |
| 外观尺寸 | 309.7×184.1 mm (H×V) | |
| 外观厚度 | 10.1 (Max.) mm | |
| 外观形状 | 平面矩形 | |
| 外观特征 | 风景肖像 | 风景模式 |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它特征 | 重量 | 500g (Max.) |
| 表面处理 | 雾面 | |
| 光学详情 | 面板亮度 | 400 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 25 (Typ.)(Tr+Td) ms | |
| 白色色度 | Wx:0.313; Wy:0.329 | |
| 色彩性能 | 显示颜色 | 16.7M (8-bit) |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 90% |
| sRGB覆盖率 | 100% | |
| AdobeRGB覆盖率 | 82% | |
| DCI-P3覆盖率 | 90% | |
| Rec.2020覆盖率 | 67% | |
| 低蓝光护眼 | - | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 16.8W (Typ.) | |
| 背光详情 | 光源类型 | WLED |
| 光源形状 | - | |
| 光源寿命 | 50K (Typ.) 小时 | |
| 是否可换 | - | |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 接口类型 | 端子 | |
| 接口特征 | 接口位置 | - |
| 光源驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 广濑电机 |
| 型号 | DF19G-8P-1H(54) | |
| 脚间距 | 1.0 mm | |
| 脚数 | 8 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 1.25A (Typ.) | |
| 功耗 | 15W (Max.) | |
| 亮度调节 | PWM占空比 | 5~100% |
| PWM输入频率 | Min. 500Hz ~ ~ Max. 10KHz | |
| 信号详情 | 信号系统 | LVDS (2 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 500mA (Max.) | |
| 功耗 | 1.8W (Max.) | |
| 接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 端子详情 | 品牌 | 广濑电机 |
| 型号 | DF19K-30P-1H(54) | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
G133HAN01.0常见FQA
Q1：G133HAN01.0的显示效果有什么特点？
13.3英寸屏幕采用1920×1080分辨率，像素间距约0.15285mm，同时采用AHVA技术，上下左右典型可视角度均达到89°。此外其典型色域约90% NTSC，相比普通低色域工业屏，更适合图像检测、仪器图形界面以及对颜色表现有一定要求的设备。
Q2：G133HAN01.0的30Pin接口是LVDS还是eDP？
该#友达液晶屏#型号使用的是30Pin LVDS接口，不是eDP。接口定义中包含Odd/Even两组LVDS数据，因此属于双通道LVDS方案，液晶逻辑供电典型值为3.3V。选配驱动板时需要同时匹配1920×1080、双通道LVDS、3.3V供电以及具体Pin定义。
Q3：G133HAN01.0需要另外配置LED恒流板吗？
通常不需要。AUO规格书注明该屏采用带背光驱动电路设计，背光端输入典型电压为12V，并提供LED_EN和LED_PWM控制信号；LED背光寿命典型值约50000小时。因此整机配套时主要确认12V背光电源、使能及PWM调光信号。
Q4：G133HAN01.0适合高低温工业设备长期使用吗？
该屏工作温度范围为-20℃至70℃，相比普通0℃至50℃显示屏具有更宽的环境适应范围，可用于温差较大的工业设备。需要注意，AUO同时提示低温持续运行可能影响背光亮度和寿命，长期显示完全固定的画面也可能产生Image Sticking，因此实际设备可通过合理温控和界面轮换降低相关影响。
友达G133HAN01系列型号
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| G133HAN01.0 | 友达 | 13.3" | 液晶模组 | 1920×1080 | 400 | 800:1 | WLED | LVDS |
| G133HAN01.1 | 友达 | 13.3" | 液晶模组 | 1920×1080 | 400 | 800:1 | WLED | LVDS |
