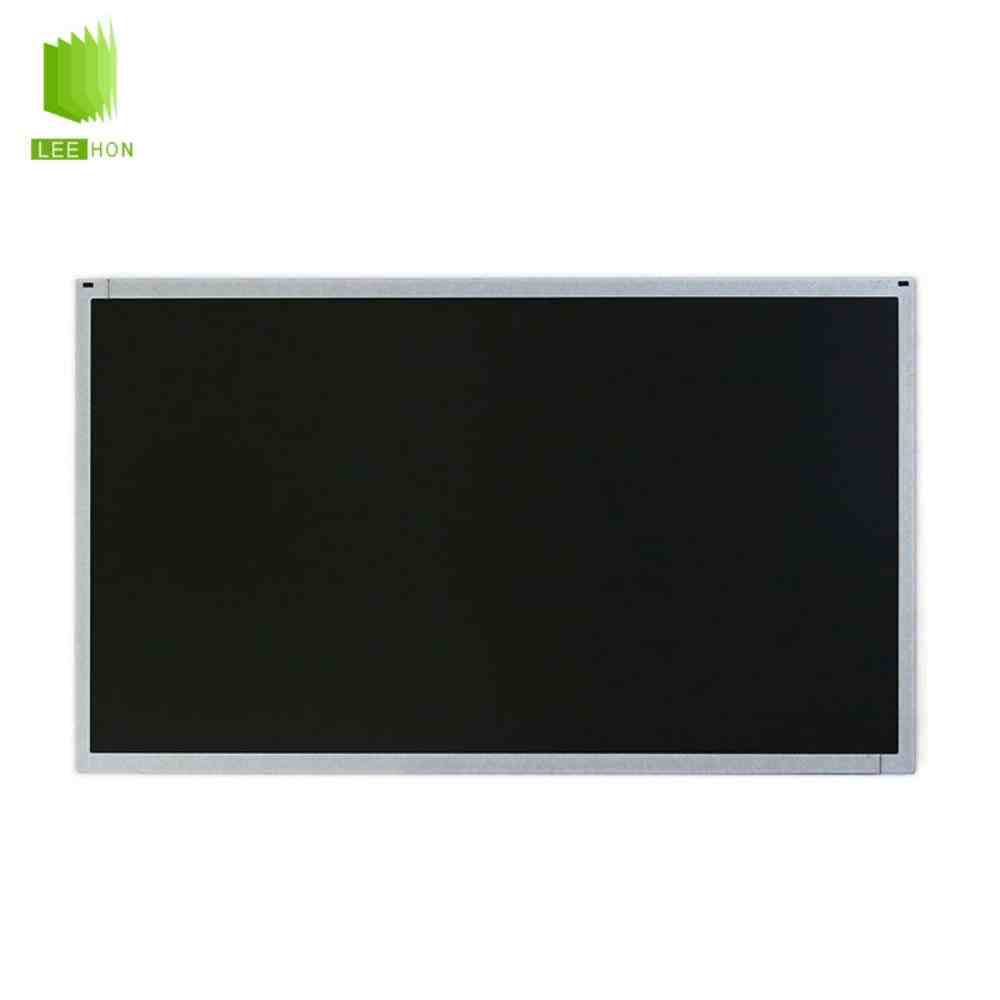

G185XW01 V2是友达（AUO）推出的一款18.5英寸工业液晶屏，采用1366×768 WXGA分辨率、16:9显示比例、TN常白显示技术、单通道LVDS接口和WLED背光。该屏典型亮度为450cd/㎡、对比度为1000:1，液晶逻辑供电为5V，并集成LED背光驱动，适合工业控制终端、设备监控、自动化系统及18.5英寸工控显示器。其工作温度为0℃至60℃，更适合室内及温度相对稳定的工业环境。
| 18.5寸LCD友达液晶屏G185XW01 V2信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 友达 |
| 型号 | G185XW01 V2 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 18.5" | |
| 存储温度 | -20 ~ 60 °C | |
| 工作温度 | 0 ~ 60 °C | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 结构详情 | 解析度 | 1366(RGB)×768, WXGA |
| 点间距(mm) | 0.100×0.300 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.300×0.300 (H×V) [84PPI] | |
| 显示区域(mm) | 409.8(H) × 230.4(V) | |
| 开口区域(mm) | 413.4(H) × 234.0(V) | |
| 外观尺寸(mm) | 430.4(H) × 254.7(V) | |
| 外观厚度(mm) | 12.7±0.5 | |
| 物理形状 | 平面矩形 | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | Side mounting holes (4-M3) on left, right bezel | |
| 重量 | 1.55Kgs (Max.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 450 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 85/85/80/80 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 响应时间 | 3.5/1.5 (Typ.)(Tr/Td) ms | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.43/1.54 (Typ./Max.)(9 points) | |
| NTSC比值 | 66% | |
| sRGB覆盖率 | 88% | |
| AdobeRGB覆盖率 | 68% | |
| DCI-P3覆盖率 | 68% | |
| Rec.2020覆盖率 | 49% | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 13.5W (Typ.) | |
| 信号详情 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 0.9/1.1A (Typ./Max.) | |
| 功率消耗 | 4.5/5.5W (Typ./Max.) | |
| 信号类型 | LVDS (1 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 禾昌 | |
| 接口型号 | 187145-30091-3 | |
| 接口脚距 | 1.0 mm | |
| 接口脚数 | 30 pins | |
| 接口数量 | 1 pcs | |
| 接口脚定义 | LVDS-30P1C8B-170A | |
| 光源详情 | 光源类型 | WLED |
| 光源寿命 | 50K (Min.) 小时 | |
| 是否可换 | No | |
| 光源位置 | 侧入式光源(底部) | |
| 接口类型 | 端子 | |
| 接口品牌 | 恩得利 | |
| 接口型号 | 3808K-F05N-12R | |
| 接口脚距 | 1.25 mm | |
| 接口脚数 | 5 pins | |
| 接口数量 | 1 pcs | |
| 含LED驱动 | 是 | |
| 电压供应 | 12.0±1.2V | |
| 电流供应 | 0.75/1.0A (Typ./Max.) | |
| 功率消耗 | 9.0/13.2W (Typ./Max.) | |
| 亮度调节 | PWM占空比 5~100% | |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 20KHz | |
G185XW01 V2常见问题
Q1：G185XW01 V2的450cd/㎡亮度适合哪些环境？
450cd/㎡亮度高于很多普通200～300cd/㎡显示器面板，适合明亮车间、工业控制台及设备操作终端。但它并不是阳光直射型高亮屏，如果设备长期安装在户外，应进一步考虑800～1000cd/㎡以上高亮方案。
Q2：G185XW01 V2可以使用普通30Pin LVDS驱动板吗？
不能只根据30Pin判断。该型号采用30Pin、单通道8bit LVDS接口，分辨率为1366×768，液晶供电为5V。驱动板必须同时支持WXGA分辨率、单通道LVDS以及对应Pin定义，否则可能出现无法点亮、花屏或颜色异常。
Q3：G185XW01 V2需要另外配置LED恒流板吗？
通常不需要。G185XW01 V2内部已经集成LED背光驱动，其独立背光接口使用12V供电，同时提供Enable开关和PWM亮度调节信号。配板时需要区分5V液晶逻辑供电和12V背光供电。
Q4：G185XW01 V2可以替换其他18.5英寸1366×768液晶屏吗？
有一定替换空间，但不能只看18.5英寸和1366×768。该屏外形尺寸约430.4×254.7×12.7mm，还要核对30Pin单通道LVDS、5V液晶供电、12V背光接口以及固定结构。采用不同供电、LVDS线序或外置LED恒流方案的18.5英寸屏，通常不能直接通用。
