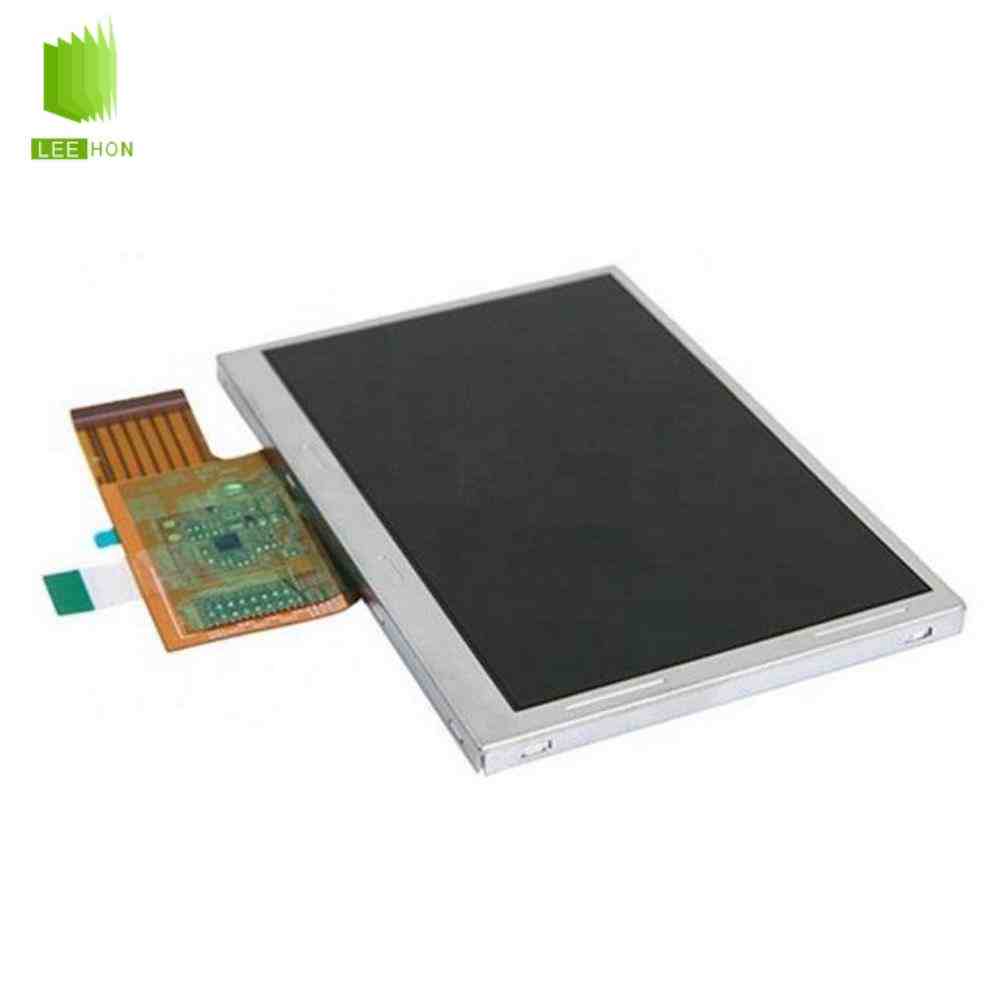

G057VTN01.110是友达推出的一款5.7英寸工业液晶屏，采用640×480分辨率、AHVA全视角技术、33Pin CMOS并行接口和WLED背光。该屏典型亮度为550cd/㎡，工作温度为-30℃至85℃，具有宽温、广视角和长寿命背光等特点，适合工业仪表、自动化设备、医疗终端及工程机械显示系统。
| 5.7寸LCD友达液晶屏模组G057VTN01.110参数表 | ||
| 类别 | 参数项 | 参数值 |
| 应用详情 | 制造商 | 友达 |
| 型号 | G057VTN01.110 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 对角尺寸 | 5.7" | |
| 别名 | - | |
| 存储温度 | -30 ~ 85 °C | |
| 工作温度 | -30 ~ 85 °C | |
| RoHS | 是 | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 结构详情 | 解析度 | 640(RGB)×480, VGA |
| 点间距(mm) | 0.060×0.180 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.180×0.180 (H×V) [141PPI] | |
| 显示区域(mm) | 115.2(H) × 86.4(V) | |
| 开口区域(mm) | 118.2(H) × 89.4(V) | |
| 外观尺寸(mm) | 144(H) × 104.6(V) | |
| 外观厚度(mm) | 12.3/12.8 (Typ./Max.) | |
| 物理形状 | 平面矩形 | |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | Rear mounting poles (4-Ф2.6) | |
| 重量 | 150/165g (Typ./Max.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 550 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间 | 15/10 (Typ.)(Tr/Td) ms | |
| 白色坐标 | X:0.313; Y:0.329 | |
| 支持颜色 | 262K (6-bit) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.33 (Max.)(5 points) | |
| NTSC比值 | 51% | |
| sRGB覆盖率 | 71% | |
| AdobeRGB覆盖 | 53% | |
| DCI-P3覆盖率 | 53% | |
| Rec.2020覆盖率 | 38% | |
| 低蓝光护眼 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 功率总耗 | 1.95W | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 90/106mA (Typ./Max.) | |
| 功耗 | 0.3/0.35W (Typ./Max.) | |
| 信号类型 | CMOS (1 ch, 6-bit) | |
| 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| 接口品牌 | 庆良 | |
| 接口型号 | 089H33-000100-G2-R | |
| 接口数量 | 1 pcs | |
| 接口脚数 | 33 pins | |
| 接口脚距 | 0.5 mm | |
| 接口脚定义 | DRGB-33P1C6B-010A | |
| 光源详情 | 光源类型 | WLED |
| 光源形状 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 是否可换 | No | |
| 光源寿命 | 70K (Min.) 小时 | |
| 电压供应 | 30/34V (Typ./Max.) | |
| 电流供应 | 35mA (Typ.) | |
| 功耗 | 1.05/1.19W (Typ./Max.) | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| 接口品牌 | 日压端子 | |
| 接口型号 | SM06B-SRKS-G-TB(HF) | |
| 接口数量 | 1 pcs | |
| 接口脚数 | 6 pins | |
| 接口脚距 | 1.0 mm | |
| 接口脚定义 | - | |
| 背光驱动 | 含LED驱动 | |
| 驱动电压供应 | 9.0/12.0/20.0V (Min./Typ./Max.) | |
| 驱动电流供应 | 0.13/0.17A (Typ./Max.) | |
| 驱动功耗 | 1.56/2.0W (Typ./Max.) | |
| PWM占空比 | 1~100% | |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 20KHz | |
G057VTN01.110常见问题
Q1：G057VTN01.110相比G057VTN01.1升级了什么？
G057VTN01.110主要提升了可视角度和背光寿命，采用上下左右89°全视角设计，背光寿命最低标称为70000小时。替换旧版本前，仍建议核对完整Pin定义、背光控制和实物结构。
Q2：G057VTN01.110适合高低温工业设备吗？
适合。该屏工作温度和存储温度均为-30℃至85℃，可用于温差较大的仪器仪表、工程设备和工业控制终端。整机设计仍需注意散热、防潮及低温冷凝。
Q3：G057VTN01.110是LVDS接口吗？
不是。该型号采用33Pin、6bit CMOS并行RGB接口，液晶逻辑供电典型值为3.3V。普通LVDS或eDP驱动板不能直接连接，配套主板需要支持640×480分辨率及对应RGB时序。
Q4：G057VTN01.110需要另外配置背光恒流板吗？
通常不需要。该屏集成LED背光驱动，背光驱动输入典型值为12V。配板时仍需确认背光供电、使能和亮度调节接口，避免只按液晶逻辑电压进行连接。
