G101STN01.4工业液晶屏怎么样

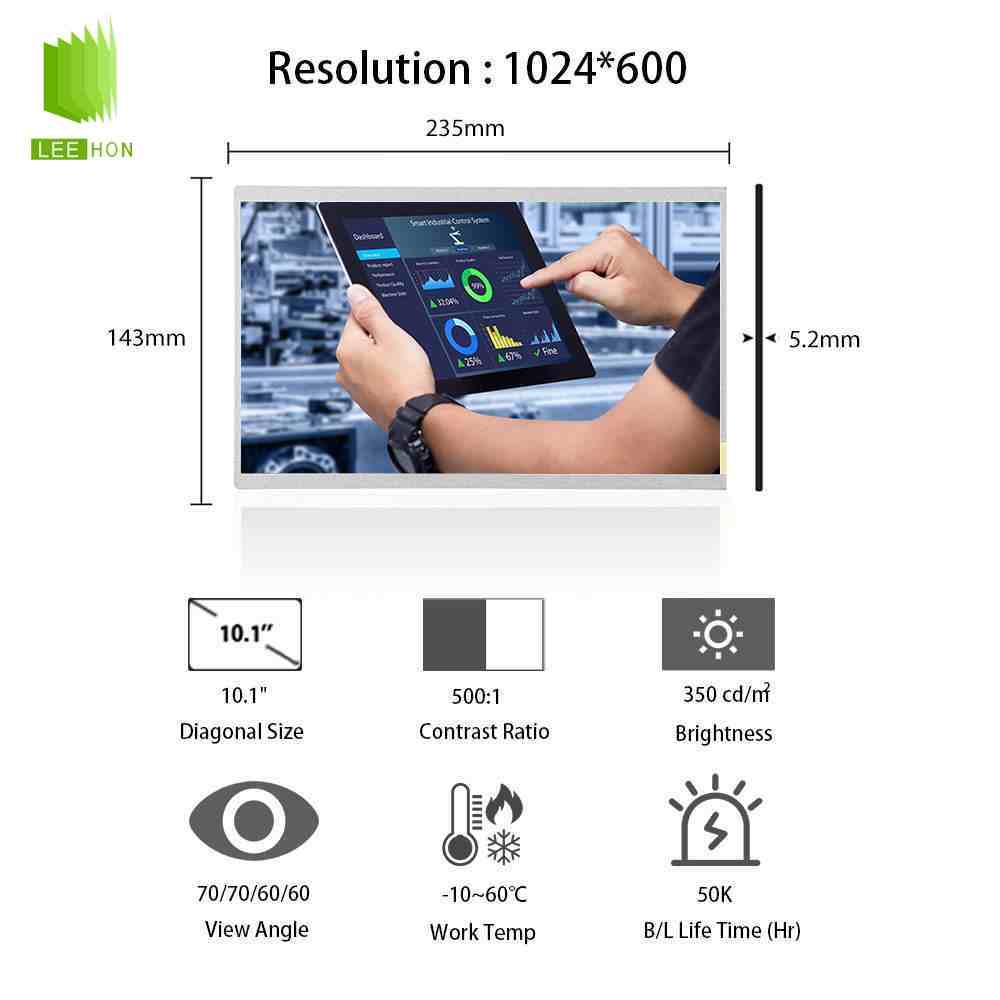

G101STN01.4是友达（AUO）推出的一款10.1英寸工业液晶屏，采用1024×600 WSVGA分辨率、16:9显示比例、TN常白显示技术、40Pin LVDS接口和WLED背光。该屏典型亮度为350cd/㎡、对比度为500:1，液晶逻辑供电为3.3V，外形尺寸约235×143×4.9mm，并集成LED背光驱动。工作温度为-10℃至60℃，适合工业HMI、仪器仪表、自动化设备及传统1024×600嵌入式终端。
| 10.1寸友达光电液晶屏G101STN01.4参数表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 友达 |
| 型号 | G101STN01.4 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 10.1" | |
| 应用环境 | 存储温度 | -30 ~ 70 °C |
| 工作温度 | -10 ~ 60 °C | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 结构详情 | 解析度 | 1024(RGB)×600, WSVGA |
| 点间距(mm) | 0.0725×0.2088 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.2175×0.2088 (H×V) [117PPI] | |

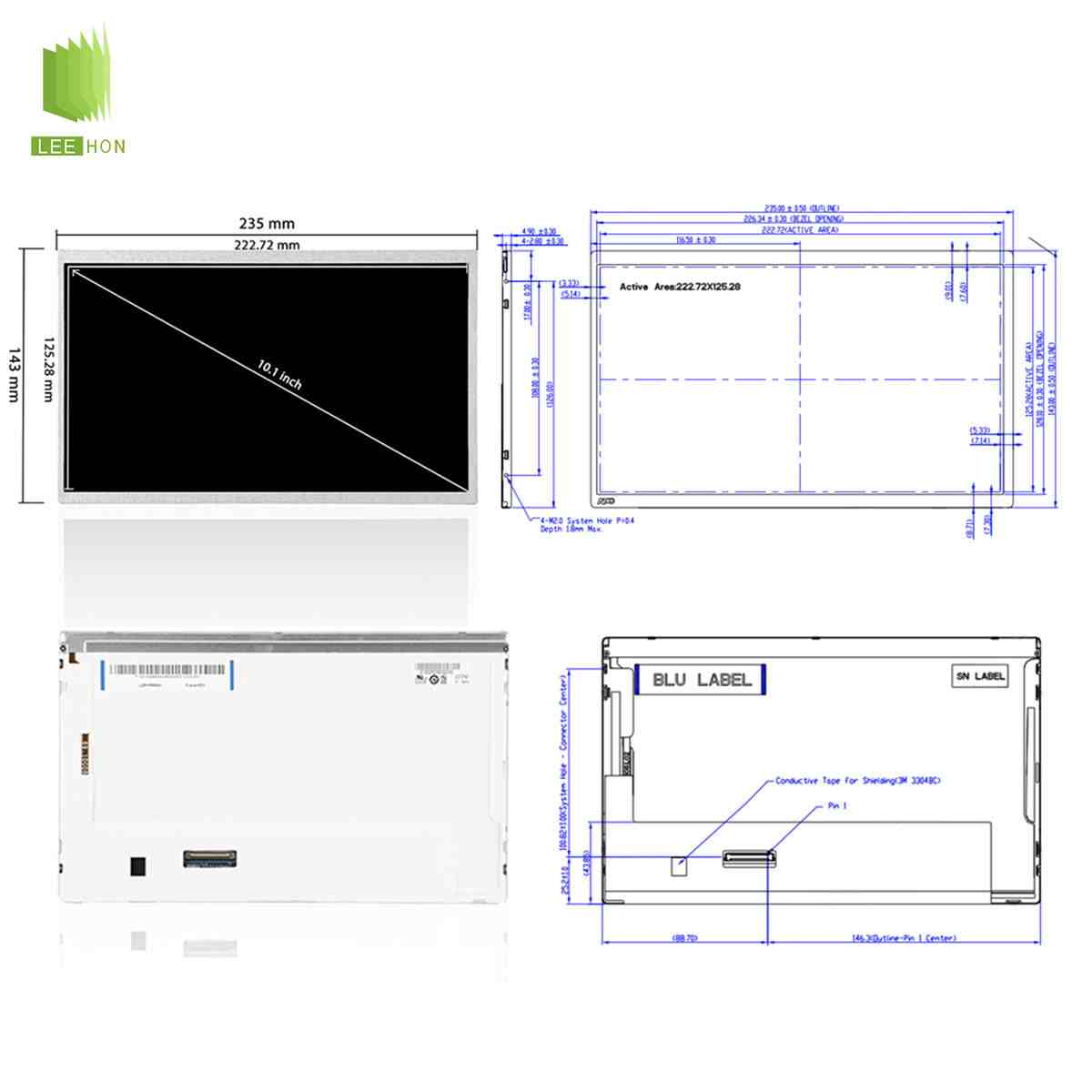

| 显示区域(mm) | 222.72(H) × 125.28(V) | |
| 外观尺寸 | 开口区域(mm) | 226.43(H) × 128.1(V) |
| 外观尺寸(mm) | 235(H) × 143(V) | |
| 外观厚度(mm) | 4.9±0.3 | |
| 重量 | 180g (Typ.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 16:9 (H:V) | |
| 安装方式 | Side mounting holes (4-M2) on left, right bezel | - |
| 表面处理 | 雾面，Hard coating (3H) | - |
| 光学详情 | 显示亮度 | 350 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 70/70/60/60 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 响应时间 | 7/9 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 46% |
| sRGB覆盖率 | 64% | |
| Adobe RGB覆盖率 | 48% | |
| DCI-P3覆盖率 | 47% | |
| Rec.2020覆盖率 | 34% | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 3.53W (Typ.) | - |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 140/160mA (Typ./Max.) | |
| 功率消耗 | 0.53W (Max.) | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 接口详情 | 品牌 | I-PEX |
| 型号 | 20455-040E-12R | |
| 脚距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命 | 50K (Min.) Hours | |
| 电压供应 | 12.8/13.6V (Typ./Max.) | |
| 灯管电气 | 电流供应 | 35mA (Typ.) |
| 接口类型 | 包含在屏信号接口中 | |
| 驱动电气 | 电压供应 | 4.0/5.0/7.5V (Min./Typ./Max.) |
| 电流供应 | 515/600mA (Typ./Max.) | |
| 功率消耗 | 2.58/3.0W (Typ./Max.) | |
| 亮度调节 | PWM占空比 | 10~100% |
| PWM输入频率 | Min. 190Hz ~ ~ Max. 20KHz | |
G101STN01.4常见FQA
Q1：G101STN01.4的350cd/㎡亮度适合户外使用吗？
更适合室内工业设备和普通明亮环境。G101STN01.4典型亮度为350cd/㎡，采用AG防眩光表面，但它并不属于800～1000cd/㎡级阳光可视高亮屏。如果设备长期处于户外阳光直射环境，应考虑更高亮度以及防反射、光学贴合等方案。
Q2：G101STN01.4的40Pin LVDS可以直接接普通驱动板吗？
不能只确认“40Pin LVDS”。该屏采用3.3V逻辑供电，接口中还包含Order_SEL和SEL68控制脚，可选择LVDS数据格式以及6bit/8bit输入，因此驱动板和屏线都需要按照G101STN01.4的完整Pin定义配置，否则可能出现颜色异常或无法正常显示。
Q3：G101STN01.4需要另外配置LED恒流背光板吗？
通常不需要。AUO规格书明确说明该型号已经集成LED背光驱动，背光端典型输入为5V，并提供LED_EN和PWM调光控制。Rev.1.2规格书给出的LED背光寿命最低约50000小时，因此配套时主要确认背光输入电压和调光信号即可。
Q4：G101STN01.4属于宽温工业液晶屏吗？
其工作温度为-10℃至60℃、存储温度为-30℃至70℃，能够覆盖不少室内工业设备环境，但与-30℃至80/85℃级宽温屏相比仍有明显差距。因此如果设备涉及严寒低温启动、高温密闭机柜或长期户外运行，建议选择温度范围更宽的工业液晶屏。
