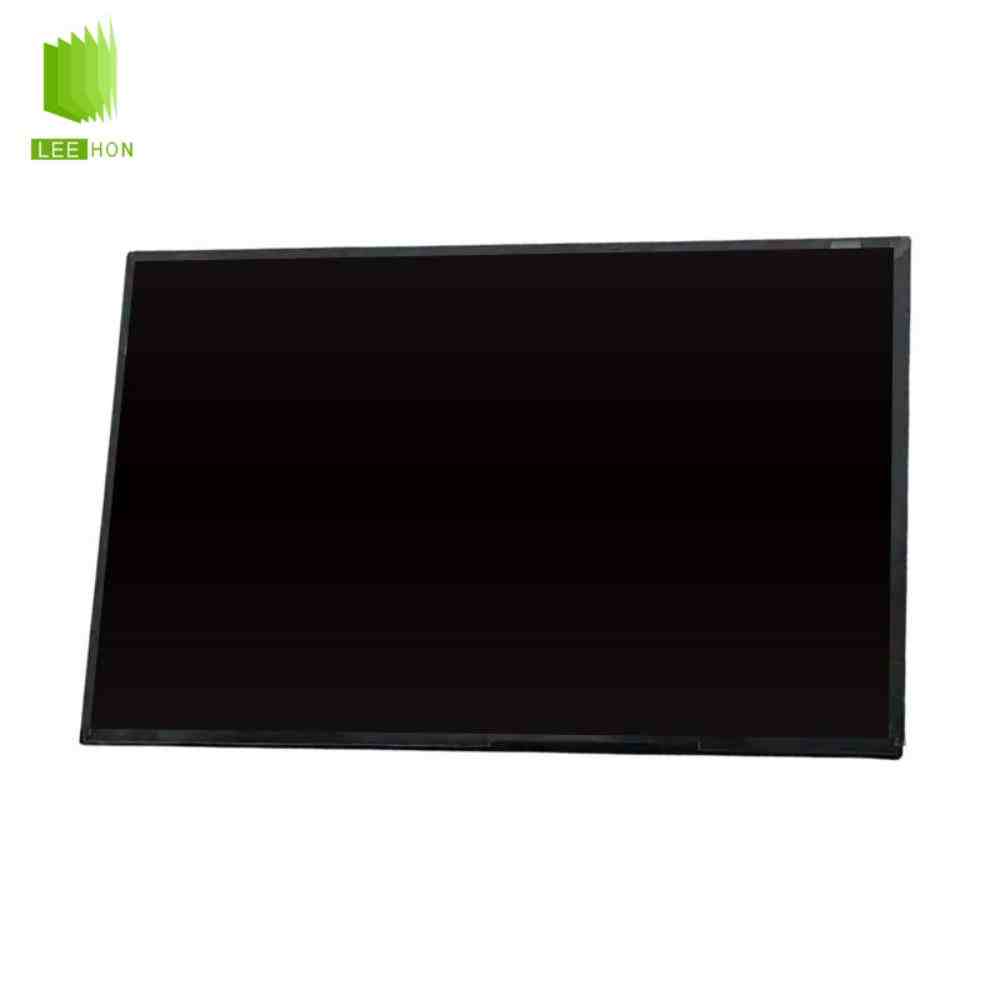

G185HAN01.3是友达（AUO）推出的一款18.5英寸工业液晶屏，采用1920×1080 Full HD分辨率、16:9显示比例、AHVA广视角技术、30Pin eDP接口和WLED背光。该屏典型亮度为500cd/㎡，上下左右可视角度均为89°，工作温度为-20℃至70℃，并集成LED背光驱动，适合工业控制、检测设备、医疗终端及专业显示设备。
| 18.5寸LCD友达液晶屏G185HAN01.3信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 制造商 | 友达 |
| 型号 | G185HAN01.3 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 18.5" | |
| 型号别名 | - | |
| 应用环境 | 存储温度 | -20 ~ 70 °C |
| 工作温度 | -20 ~ 70 °C | |
| 结构详情 | 解析度 | 1920(RGB)×1080, FHD |
| 显示区域(mm) | 408.96(H) × 230.04(V) | |
| 外观尺寸(mm) | 429.3(H) × 253.06(V) | |
| 外观厚度(mm) | 8.03/11.83 (Typ./Max.) | |
| 重量 | 1.20Kgs (Typ.) | |
| 光学详情 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 支持颜色 | 16.7M (8-bit) | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 21.2W (Max.) | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 信号类型 | eDP (2 Lanes) | |
| 接口类型 | 端子 | |
| 接口详情 | 品牌: I-PEX, 型号: 20765-030E-11A, 脚距: 0.5 mm, 脚数: 30 pins, 数量: 1 pcs | |
| 光源详情 | 光源类型 | WLED |
| 光源寿命 | 50K (Min.) 小时 | |
| 光源位置 | 侧入式光源(底部) | |
| 电压供应 | 12.0±1.2V | |
| 亮度调节 | PWM占空比: 10~100%, PWM输入频率: Min. 200Hz ~ ~ Max. 15KHz | |
G185HAN01.3常见问题
Q1：G185HAN01.3是LVDS接口吗？
不是。G185HAN01.3采用30Pin eDP接口，官方规格资料显示输入信号为eDP兼容。需要注意，同系列较早的G185HAN01.0采用30Pin LVDS，因此不能因为型号接近或连接器都是30Pin就判断接口通用。
Q2：G185HAN01.3适合明亮工业环境吗？
该屏典型亮度为500cd/㎡，同时采用防眩光表面和AHVA全视角设计，适合明亮车间、工业控制台和室内专业设备。但500cd/㎡并不属于阳光直射型超高亮规格，户外使用仍需考虑遮阳和防反射设计。
Q3：G185HAN01.3需要另外配置LED恒流板吗？
通常不需要。G185HAN01.3模组已经集成LED背光驱动，背光驱动端使用12V供电，可减少外置恒流板的配置。配套时仍需确认背光供电、使能及调光控制是否与主板一致。
Q4：G185HAN01.3可以直接替换G185HAN01.0吗？
不能直接按同系列型号替换。两款屏虽然都是18.5英寸、1920×1080，但G185HAN01.3采用eDP接口，而G185HAN01.0采用LVDS接口，信号标准不同。替换时除了外形尺寸，还需要重新确认主板输出接口、屏线和Pin定义。
