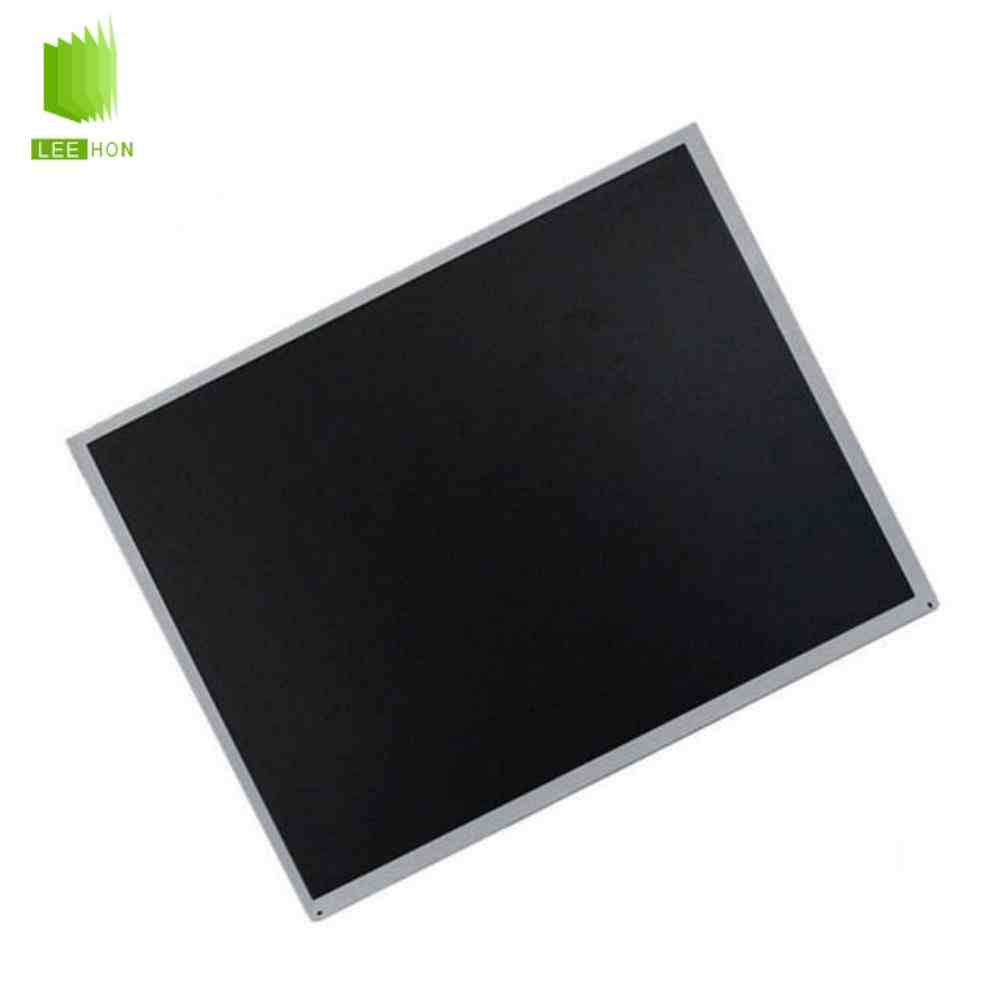

M190PW01 V8是友达（AUO）推出的一款19英寸宽屏液晶面板，采用1440×900 WXGA+分辨率、16:10显示比例、TN显示技术、30Pin双通道LVDS接口和LED背光。该屏典型亮度为250cd/㎡、对比度为1000:1，液晶供电为5V，主要用于19英寸电脑显示器、监控终端及旧款桌面显示设备维修更换。
| 19寸LCD友达液晶屏模组M190PW01 V8信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 制造商 | 友达 |
| 型号 | M190PW01 V8 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 对角尺寸 | 19.0" | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | 0 ~ 50 °C | |
| 备注信息 | - | TCO5.1, PART NO.:97.19M09.800 |
| 结构详情 | 解析度 | 1440(RGB)×900, WXGA+ |
| 点间距(mm) | 0.0945×0.2835 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.2835×0.2835 (H×V) [89PPI] | |
| 结构尺寸 | 显示区域(mm) | 408.24(H) × 255.15(V) |
| 开口区域(mm) | 412.24(H) × 259.15(V) | |
| 外观尺寸(mm) | 428(H) × 278(V) | |
| 外观厚度(mm) | 7.7/10.8 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 边框样式 | 有边框 | |
| 宽高比与风景肖像 | 宽高比 | 16:10 (H:V) |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 | 重量 | 1.45Kgs (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 250 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 85/85/80/80 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 视角与响应 | 视角方向 | - |
| 响应时间 | 3.6/1.4 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 1931色域 | NTSC比值 | 73% |
| sRGB覆盖率 | 94% | |
| AdobeRGB覆盖 | 73% | |
| DCI-P3覆盖率 | 76% | |
| Rec.2020覆盖率 | 54% | |
| 电子详情 | 帧频率 | 75Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 15.1W (Typ.) |
| 信号详情 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 0.9/1.1A (Typ./Max.)(60Hz) | |
| 功耗 | 4.5/5.5W (Typ./Max.) | |
| 信号类型 | - | LVDS (2 ch, 8-bit) |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | FI-XPB30SRL-HF11 | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | LVDS-30P2C8B-160A | |
| 光源详情 | 光源类型 | WLED |
| 光源形状 | 4串 | |
| 位置 | 侧入式光源(底部) | |
| 数量 | 13S4P | |
| 光源寿命 | 30K (Min.) 小时 | |
| 电压供应 | 39/44.2/46.8V (Min./Typ./Max.) | |
| 灯管电气 | 电流供应 | 60/80mA (Typ./Max.) |
| 功耗 | 10.6/15.0W (Typ./Max.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3707K-Q06N-01R | |
| 数量 | 1 pcs | |
| 脚数 | 6 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | BLE-6PINS-CCAACC | |
M190PW01 V8常见FQA
Q1：M190PW01 V8为什么是1440×900分辨率？
M190PW01 V8#友达液晶屏#采用19英寸16:10宽屏结构，原生分辨率为1440×900。相比传统1280×1024的5:4显示屏，横向显示空间更大，适合网页、办公软件以及多窗口界面。更换时最好保持主板输出为1440×900，以获得正常的点对点显示效果。
Q2：M190PW01 V8可以使用普通30Pin LVDS驱动板吗？
不能只根据30Pin接口判断。该型号采用双通道LVDS信号、1440×900分辨率和5V液晶供电，驱动板必须同时支持WXGA+分辨率、双通道LVDS及对应Pin定义，否则可能出现不亮、花屏或分辨率异常。
Q3：M190PW01 V8需要单独配置LED背光驱动吗？
需要。友达规格书明确说明该模组没有集成背光驱动板，因此更换或单独点屏时，需要另外配置与LED背光参数匹配的驱动电路。不能只提供5V液晶逻辑电源就认为整屏能够正常点亮。
Q4：M190PW01 V8可以替换其他19英寸1440×900液晶屏吗？
有一定替换空间，但不能只看19英寸和1440×900分辨率。M190PW01 V8外形尺寸约428×278×10.3mm，还要确认30Pin双通道LVDS接口、5V供电、排线位置和背光驱动方式。接口定义或背光结构不同的19英寸屏，通常不能直接互换。
