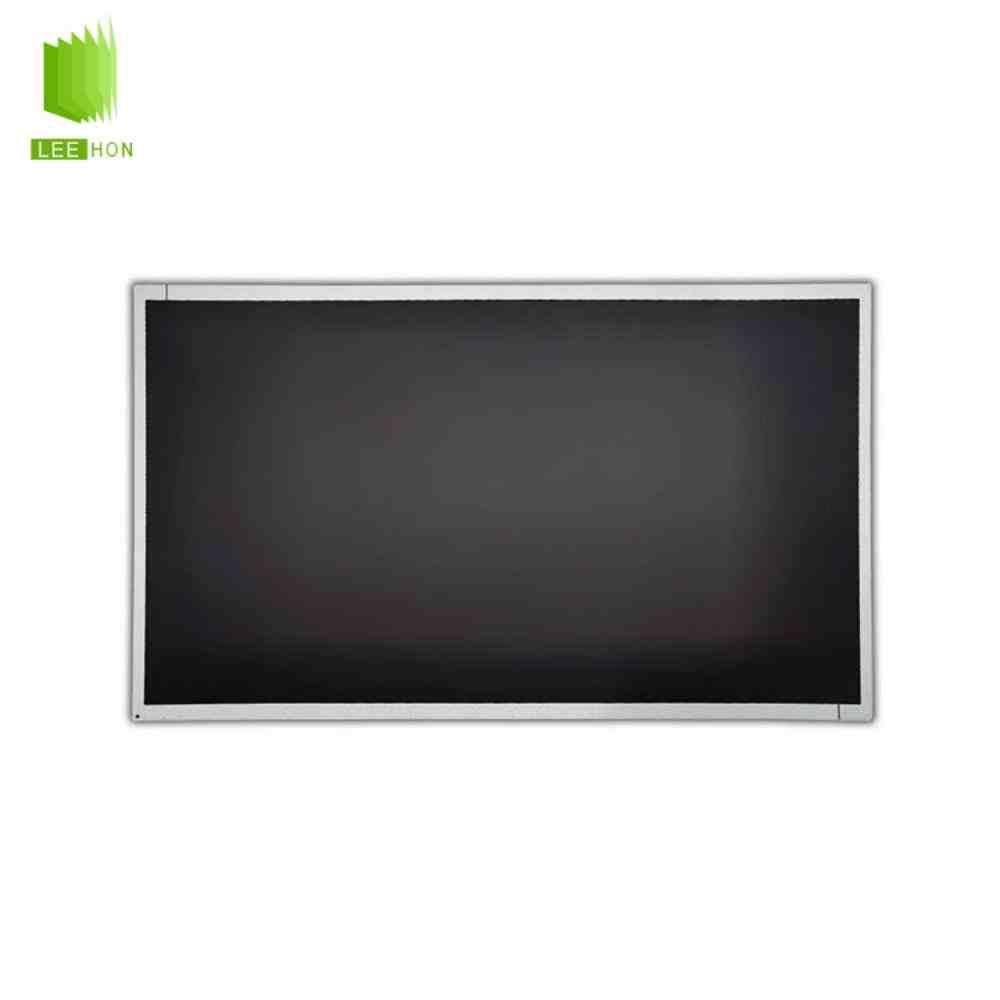

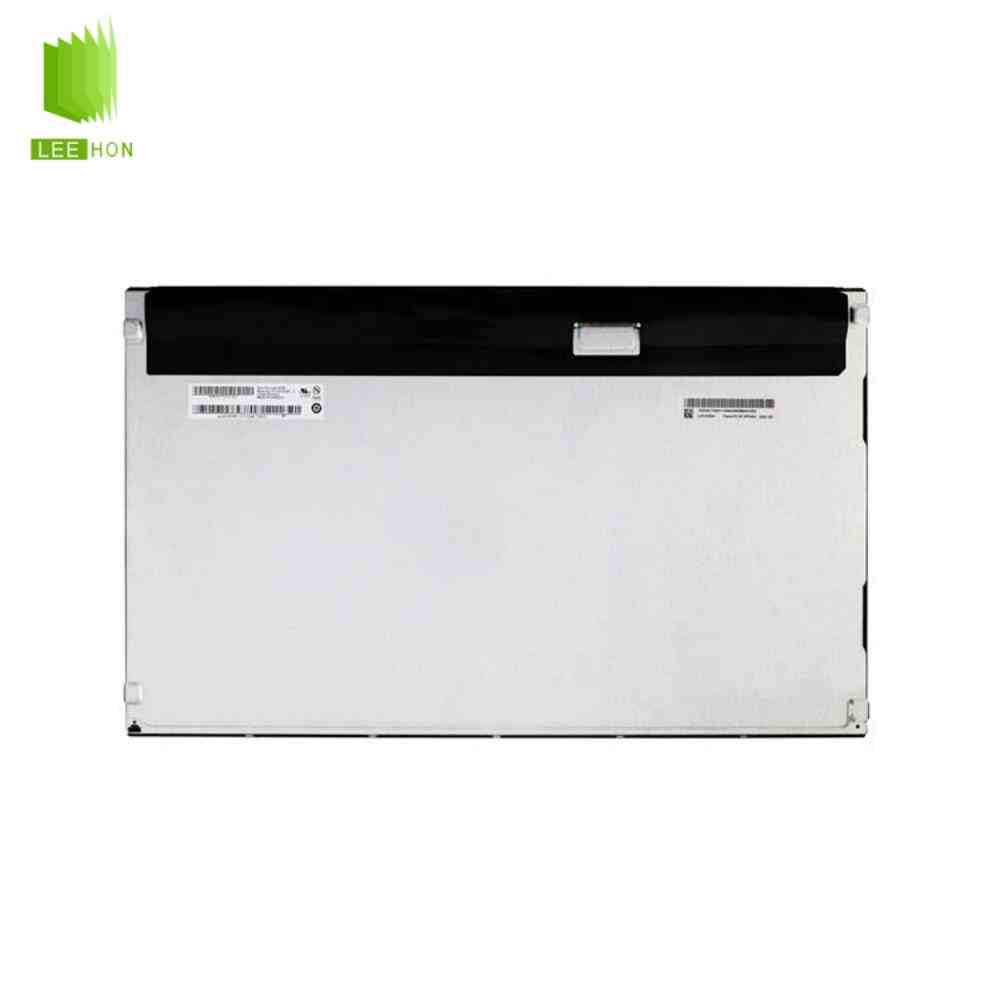

P215HVN01.0是友达（AUO）推出的一款21.5英寸工业液晶屏，采用1920×1080 Full HD分辨率、16:9显示比例、VA常黑显示技术、30Pin双通道LVDS接口和WLED背光。该屏典型亮度为300cd/㎡、对比度为3000:1，上下左右可视角度均约89°，适合工业监控、设备控制终端、检测系统及室内工控显示器。
| 21.5寸LCD友达液晶屏模组P215HVN01.0参数表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 友达 |
| 型号 | P215HVN01.0 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 21.5" | |
| 存储温度 | -20 ~ 60 °C | |
| 工作温度 | -10 ~ 50 °C | |
| 结构详情 | 解析度 | 1920(RGB)×1080, FHD |
| 像素间距(mm) | 0.24825×0.24825 (H×V) [102PPI] | |
| 显示区域(mm) | 476.64(H) × 268.11(V) | |
| 外观尺寸(mm) | 495.6(H) × 292.2(V) | |
| 外观厚度(mm) | 7.4/11.0 (Typ./Max.) | |
| 宽高比 | 16:9 (H:V) | |
| 重量 | 1.67Kgs (Typ.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 300 cd/m² (Typ.) |
| 对比度 | 3000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | VA，常黑显示，透射式 | |
| 响应时间 | 13/5 (Typ.)(Tr/Td) ms | |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 电子详情 | 帧频率 | 60Hz |
| 功率总耗 | 15.2W (Typ.) | |
| 信号详情 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 0.62/0.74A (Typ./Max.) | |
| 信号类型 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 光源详情 | 光源类型 | WLED |
| 数量 | 15S4P | |
| 位置 | 侧入式光源(底部) | |
| 寿命 | 30K (Min.) Hours | |
| 电压供应 | 46.5/51V (Typ./Max.) | |
| 电流供应 | 65/72mA (Typ./Max.) | |
P215HVN01.0常见FQA
Q1：P215HVN01.0的显示效果有什么特点？
该屏采用VA常黑显示模式，典型对比度达到3000:1，并具有89°/89°/89°/89°广视角。对于工业监控画面、深色控制界面和设备图像，可以呈现较明显的明暗层次。
Q2：P215HVN01.0可以使用普通30Pin LVDS驱动板吗？
不能只看30Pin接口。P215HVN01.0采用双通道8bit LVDS信号、1920×1080分辨率和5V液晶供电，驱动板需要同时支持FHD、双通道LVDS及对应Pin定义，否则可能出现无法点亮或画面异常。
Q3：P215HVN01.0需要另外配置LED背光驱动吗？
需要。该屏采用WLED背光，公开规格显示为15串4并结构，模组本身不带LED背光驱动器。因此装机时需要配置与灯条参数匹配的恒流背光方案。
Q4：P215HVN01.0适合户外或高低温工业设备吗？
更适合室内工业设备。该屏典型亮度为300cd/㎡，工作温度为-10℃至50℃，存储温度为-20℃至60℃，不属于超高亮宽温型号。用于阳光直射、严寒或高温环境时，建议选择亮度和温度范围更高的工业液晶屏。
