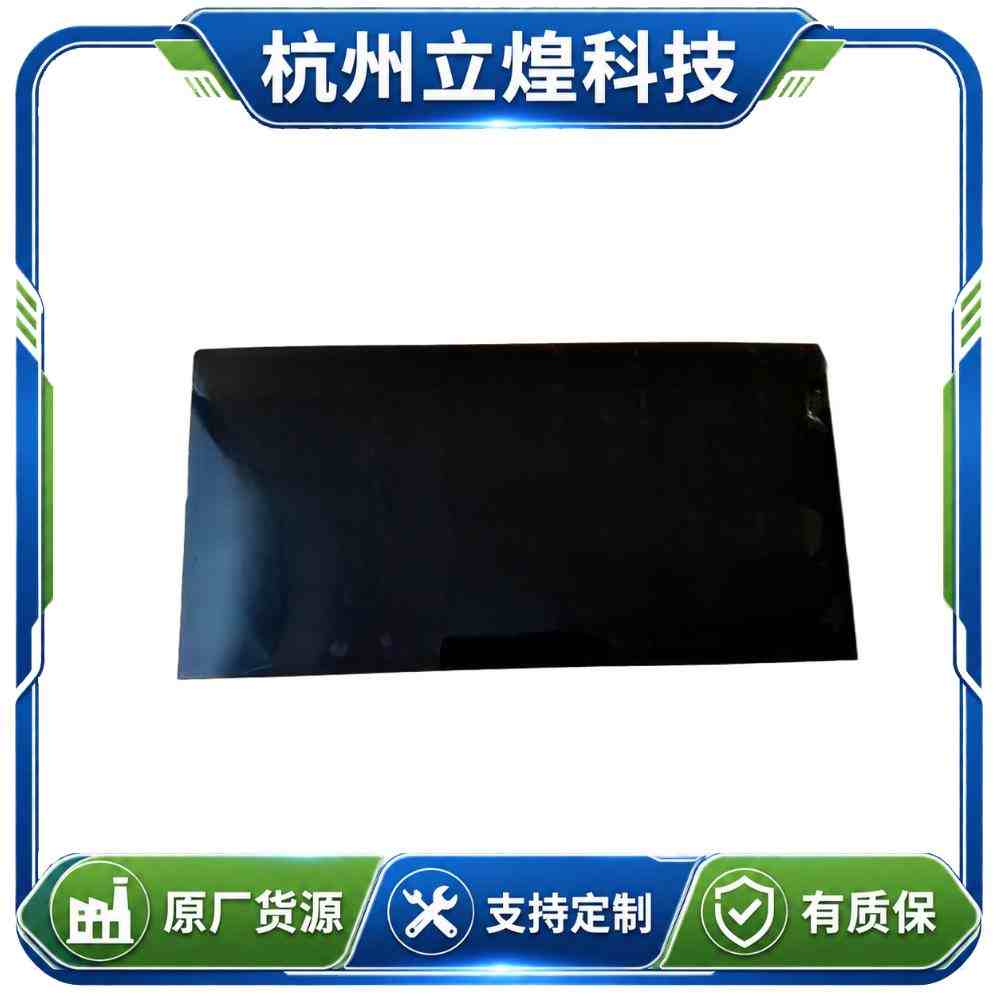

C132IAA01.1是友达推出的一款13.2英寸显示触控总成，采用2348×1080分辨率、LTPS广视角液晶技术、WLED背光和In-Cell内嵌式触控，典型亮度约1000cd/㎡。该型号采用FPD-Link III信号接口，更偏向车载中控和智能座舱显示应用，并不是常见的通用LVDS工业液晶屏。
| 13.2寸友达液晶屏幕总成C132IAA01.1信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 面板品牌 | 友达 |
| 面板型号 | C132IAA01.1 | |
| 面板尺寸 | 13.2英寸 | |
| 面板应用 | - | |
| 面板类型 | LTPS TFT-LCD, 屏幕总成 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -40 ~ 95 °C | |
| RoHS状态 | - | |
| 耐振动性 | 2.9G (28.4 m/s²) | |
| 备注信息 | - | FPD Link III Deserializer : TI-DS90UH948 |
| 结构详情 | 像素数量 | 2348(RGB)×1080 |
| 点间距 | 0.04325×0.12975 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.12975×0.12975 mm (H×V) [195PPI] | |
| 显示区域 | 304.653×140.13 mm (H×V) | |
| 可视区域 | - | |
| 外观尺寸 | 395.2×173.3 mm (H×V) | |
| 外观厚度 | 37.28 (Typ.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | - | |
| 外观样式 | - | |
| 触摸屏 | 信号接口 | 包含在屏信号接口中 |
| 触控技术 | In-Cell Touch | |
| 信号种类 | - | |
| 同时触点 | 5点触摸 | |
| 控制器 | 含有控制器 | |
| 支持系统 | - | |
| 安装孔位 | - | Rear mounting poles |
| 其它特征 | 重量 | 870±87g |
| 表面处理 | 防指印(AF)，Hard coating (3H)，抗反射处理 | |
| 表面防护 | 带盖板 | |
| 光学详情 | 面板亮度 | 1000 cd/m² (Typ.) |
| 对比度 | 1350:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥20) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 25 (Max.)(Tr+Td) ms | |
| 白色色度 | Wx:0.295; Wy:0.327 | |
| 色彩性能 | 显示颜色 | 16.7M (8-bit) |
| 色温 | 7553K | |
| 亮度变动 | 1.18 (Max.)(9 points) | |
| 1931色域 | NTSC比值 | 85% |
| sRGB覆盖率 | 100% | |
| AdobeRGB覆盖率 | 82% | |
| DCI-P3覆盖率 | 88% | |
| Rec.2020覆盖率 | 64% | |
| 低蓝光护眼 | - | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 电子详情 | 工作频率 | 60Hz |
| 背光详情 | 光源类型 | WLED |
| 光源形状 | - | |
| 光源寿命 | 10K (Min.) 小时 | |
| 是否可换 | - | |
| 数量 | - | |
| 位置 | 直下式光源 | |
| 灯管电气 | 电压输入 | 32.45±2.75V |
| 电流输入 | 90mA (Typ.) | |
| 接口特征 | 接口类型 | 包含在屏信号接口中 |
| 接口位置 | - | |
| 光源驱动 | - | - |
| 信号系统 | 信号系统 | FPD-Link III |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 6.0/13.5/18V (Typ.)(Min./Typ./Max.) |
| 电流输入 | 1/1.25/1.5A (Typ.)(Min./Typ./Max.) | |
| 接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 端子详情 | 品牌 | 莫仕 |
| 型号 | 31101-0040 | |
| 脚间距 | 2.54 mm | |
| 脚数 | 4 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
C132IAA01.1常见QA
Q1：C132IAA01.1适合普通工业设备使用吗？
该屏可以用于专用显示终端，但其原始定位更偏向车载中控显示。它集成触摸功能并采用特殊车载信号接口，普通工控主板通常不能直接连接，需要开发对应的驱动和通信方案。
Q2：C132IAA01.1是LVDS或eDP接口吗？
不是。C132IAA01.1采用4Pin FPD-Link III接口，通过高速串行链路传输显示数据。普通LVDS、eDP或HDMI驱动板无法直接连接，需要配置支持FPD-Link III的主控板或解串器方案。
Q3：C132IAA01.1自带触摸屏吗？
自带。该型号采用In-Cell内嵌式触控，触摸层集成在液晶结构内部，有利于减小总成厚度并改善显示通透性。装机时除了点亮画面，还要匹配触摸通信、控制程序和整机系统。
Q4：C132IAA01.1可以替换其他13.2英寸液晶屏吗？
不能只根据尺寸直接替换。替换时需要核对2348×1080分辨率、FPD-Link III协议、连接器定义、供电要求、触摸控制方式、盖板结构及安装尺寸。即使是C132IAA01.0等相近版本，也应以完整规格和样品测试结果为准。
