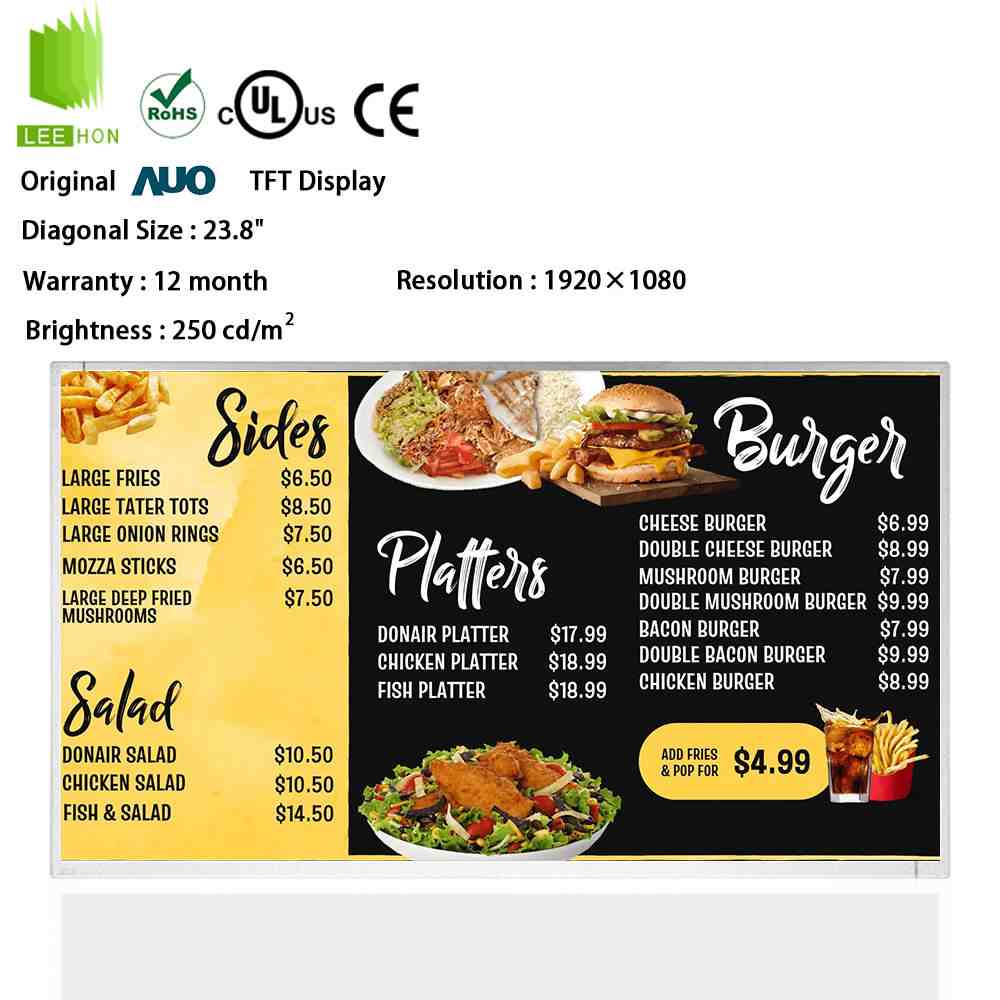

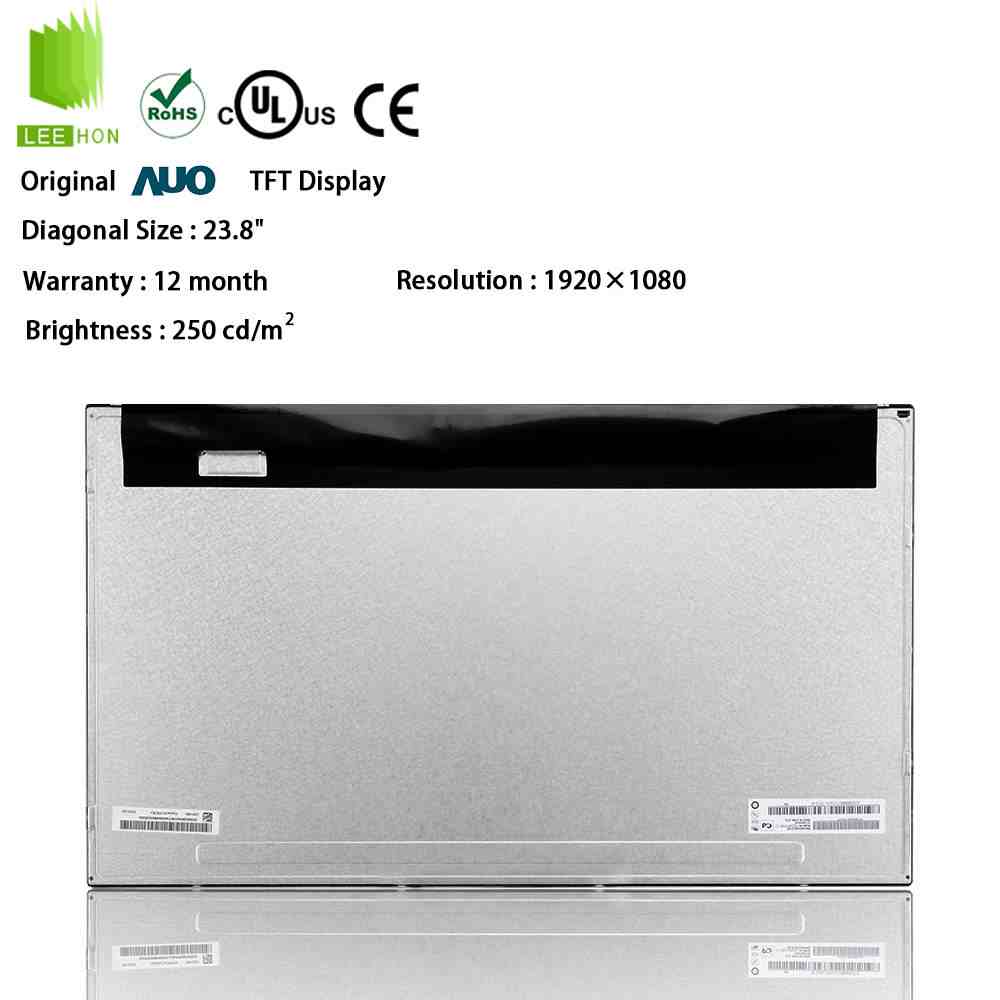

M238HVN01.0是友达推出的一款23.8英寸液晶屏，采用1920×1080全高清分辨率、VA显示技术、30Pin双通道LVDS接口和WLED背光。该屏典型亮度为250cd/㎡、对比度为3000:1，适合工业监控、检测设备、控制终端及室内工控显示器。其工作温度为0℃至50℃，更适合温度稳定的室内环境，并非宽温高亮型号。
| 友达液晶屏模组M238HVN01.0信息表 | ||
| 类别 | 参数项 | 详细信息 |
| 应用详情 | 品牌 | 友达 |
| 型号名称 | M238HVN01.0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 23.8寸 | |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 结构详情 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |

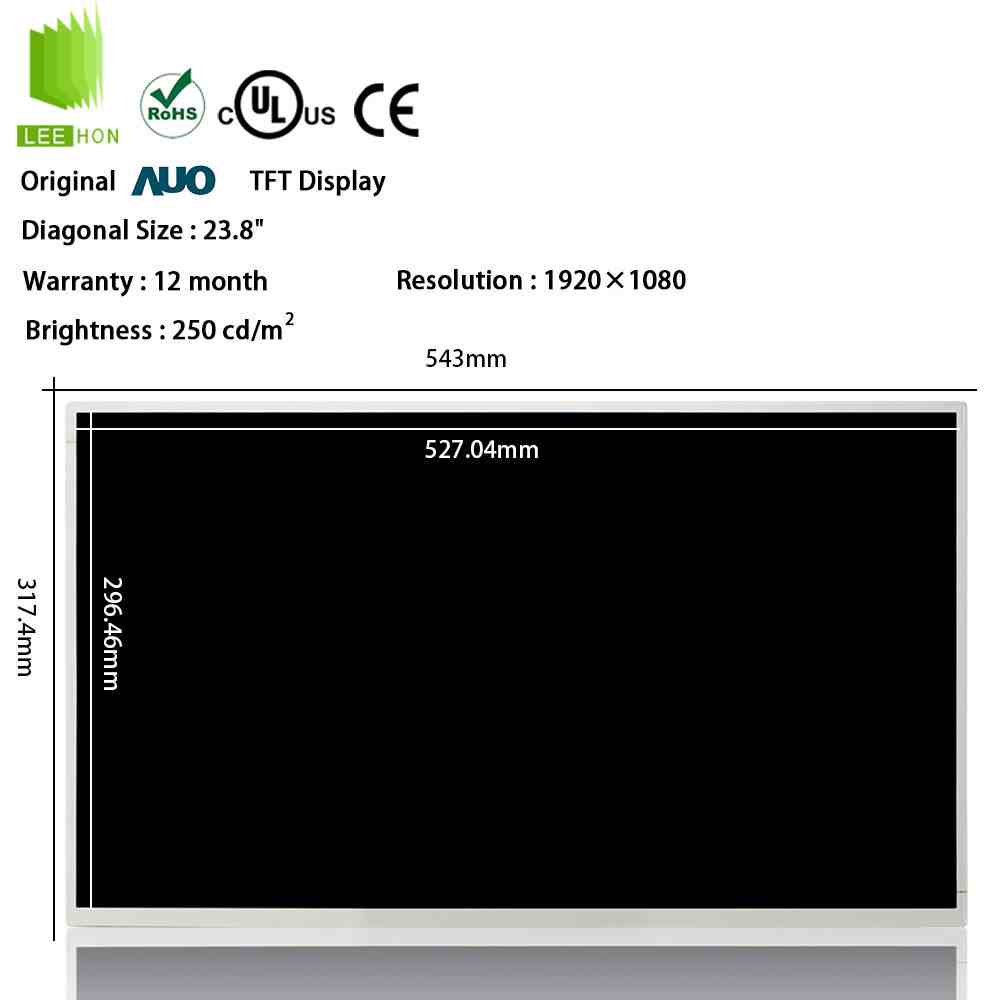

| 显示尺寸 | 527.04(W)×296.46(H) mm | |
| 外观尺寸 | 543(W)×317.4(H) mm | |
| 外观厚度 | 8.4/11.7 (Typ./Max.) mm | |
| 宽高比(W:H) | 16:09 | |
| 重量 | 2.28±0.08Kgs | |
| 光学详情 | 亮度(cd/m²) | 250 (Typ.) |
| 对比度 | 3000:1 (Typ.) (透射) | |
| 响应速度 | 10/16 (Typ.)(Tr/Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | VA，常黑显示，透射式 | |
| 颜色数量 | 16.7M (8-bit) | |
| 电子详情 | 刷新频率 | 75Hz |
| 翻转扫描 | No | |
| 信号详情 | 输入电压 | 5.0V (Typ.) |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口脚数 | 30 pins | |
| 发光详情 | 光源类型 | WLED |
| 数量 | 4 strings | |
| 位置 | 侧入式光源 | |
| 光源寿命 | 30K (Min.) 小时 | |
| 光源驱动 | 无 | |
M238HVN01.0常见QA问题
Q1：M238HVN01.0适合哪些工业显示设备？
该#友达液晶屏#适合工业监控终端、设备状态显示器、检测仪器及生产数据看板。23.8英寸全高清画面可以同时显示监控图像、数据表格和设备运行信息，但250cd/㎡亮度更适合室内使用。
Q2：M238HVN01.0的显示效果有什么特点？
M238HVN01.0采用VA显示模式，典型对比度为3000:1，四个方向的典型可视角度均为89°。显示深色工业界面、监控画面和设备图像时，能够呈现较好的明暗层次。
Q3：M238HVN01.0需要配置什么驱动板？
驱动板需要支持1920×1080分辨率、30Pin双通道LVDS信号、8bit色彩输入和5V液晶供电。即使驱动板同样采用30Pin接口，也要核对LVDS通道和具体线序。
Q4：M238HVN01.0需要单独配置背光驱动板吗？
需要。该型号的液晶模组没有集成背光驱动板，内部采用4路LED灯串，需要外接匹配的恒流驱动电路。每路背光典型电流为50mA、典型电压约44.86V，参数不匹配可能导致背光不亮、闪烁或亮度异常。
