A043FTN03.0友达液晶屏4.3寸屏
A043FTN03.0是友达推出的一款4.3英寸TFT液晶模组，分辨率为480×272，典型亮度400cd/㎡，采用WLED背光和45Pin并行RGB接口。其体积小、功耗较低，比较适合小型人机界面、仪器仪表、手持终端及嵌入式显示设备。
| 4.3寸友达液晶屏模组A043FTN03.0参数表 | ||
| 类别 | 参数项 | 参数值 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | A043FTN03.0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | A043FTN03 V0 | |
| 屏幕尺寸 | 4.3寸 | |
| 最大额定 | 工作温度 | -10 ~ 60 °C |
| 存储温度 | -25 ~ 70 °C | |
| RoHS | - | |
| 抗振能力 | - | |
| 结构详情 | 分辨率 | 480(RGB)×272, WQVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.066×0.198 mm | |
| 像素间距(W×H) | 0.198×0.198 mm [128PPI] | |
| 显示尺寸 | 95.04(W)×53.856(H) mm | |

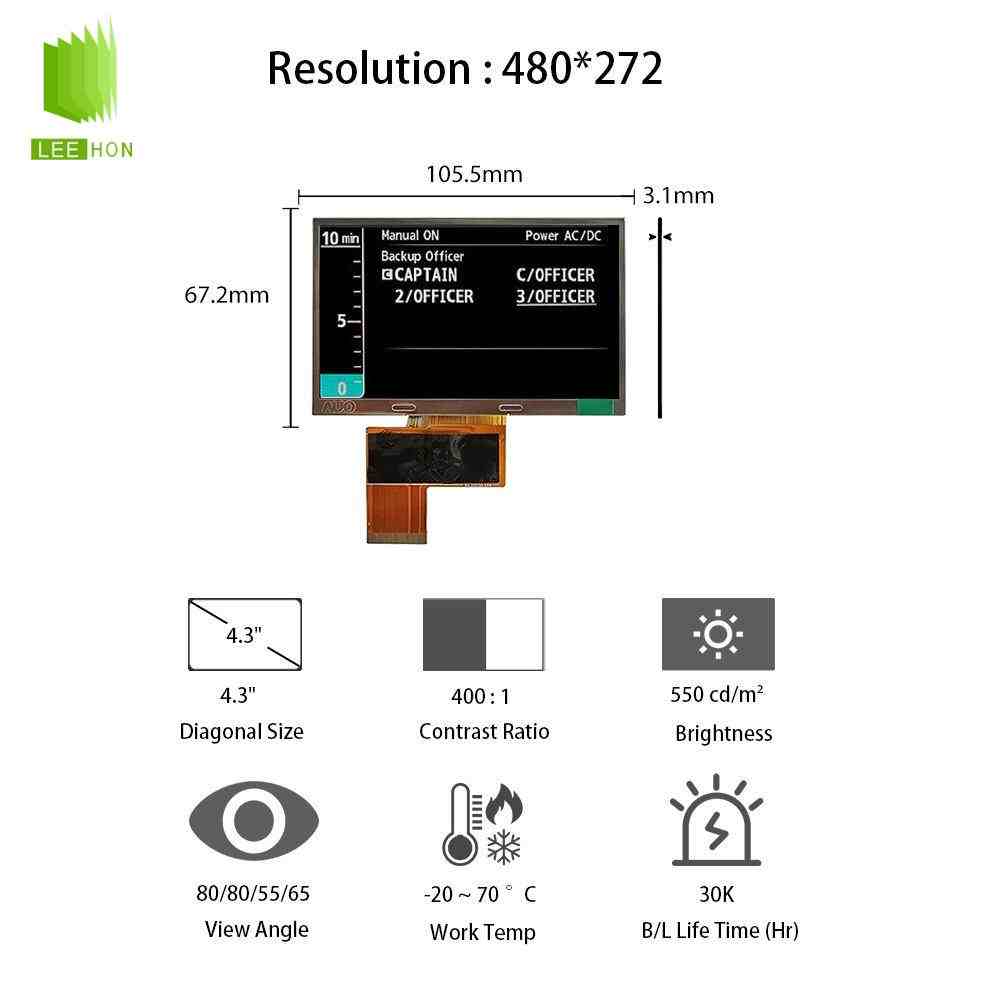

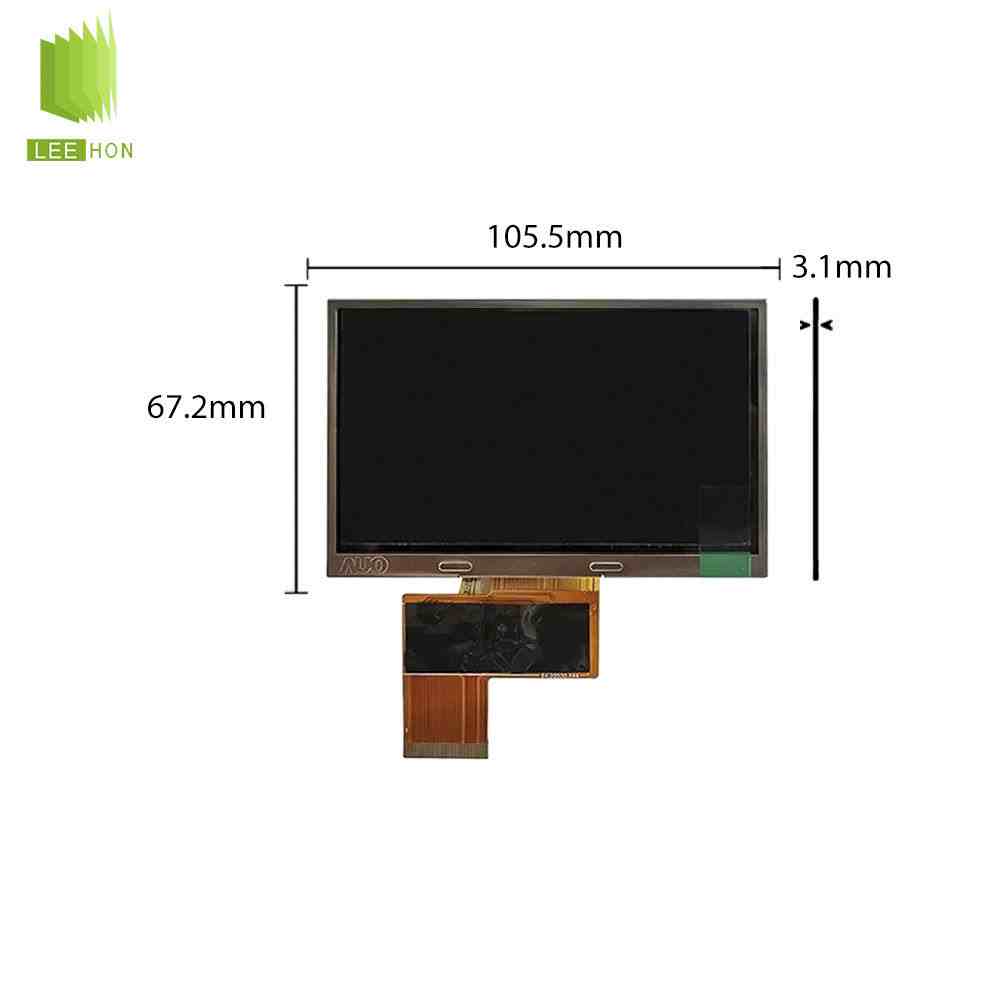

| 外观尺寸 | 105.5(W)×67.2(H) mm | |
| 可视尺寸 | 100.8(W)×58.76(H) mm | |
| 外观厚度 | 2.9±0.2 mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 16:09 | |
| 外观样式 | - | |
| 重量 | 44.0g (Typ.) | |
| 表面处理 | 雾面 (Haze 25%) | |
| 光学详情 | 亮度(cd/m²) | 400 (Typ.) |
| 对比度 | 400:1 (Typ.) (透射) | |
| 最佳视向 | 6 o'clock | |
| 响应速度 | 15/20 (Typ.)(Tr/Td) ms | |
| 可视角度 | 65/65/50/55 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色度 | Wx:0.305; Wy:0.330 | |
| 颜色数量 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6914K | |
| 白场变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
| NTSC比值 | 51% | |
| sRGB覆盖率 | 71% | |
| Adobe RGB覆盖率 | 53% | |
| DCI-P3覆盖率 | 53% | |
| Rec.2020覆盖率 | 38% | |
| 低蓝光护眼 | - | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 信号详情 | 输入电流 | 18/25mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | - | |
| 信号接口 | Parallel RGB (1 ch, 8-bit) | |
| 逻辑电压 | 0≤VIL≤0.3VDDIO; 0.7VDDIO≤VIH≤VDDIO | |
| 接口位置 | - | |
| 接口类型 | FPC | |
| 品牌 | - | |
| 型号 | - | |
| 脚距 | 0.5 mm | |
| 脚数 | 45 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 发光详情 | 光源类型 | WLED |
| 数量 | 8S1P | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 光源形状 | 1串 | |
| 光源寿命 | 10K (Min.) 小时 | |
| 输入电压 | 25.6/28V (Typ./Max.) | |
| 输入电流 | 20/22mA (Typ./Max.) | |
| 功率消耗 | 512/616mW (Typ./Max.) | |
| 接口位置 | - | |
| 接口类型 | 包含在屏信号接口中 | |
A043FTN03.0液晶屏注意点
Q1：A043FTN03.0采用什么接口？
该型号采用45Pin FPC并行RGB接口，并不是LVDS接口。更换驱动板或设计排线时，需要重点确认RGB数据位、时钟、同步信号以及Pin定义。
Q2：A043FTN03.0的400cd/㎡亮度够用吗？
400cd/㎡更适合室内工业设备、仪表和嵌入式终端使用，相比普通低亮小尺寸屏具有较好的可读性，但如果设备需要阳光直射下使用，仍建议考虑更高亮度方案。
Q3：其他4.3寸480×272屏可以直接替换A043FTN03.0吗？
不能只看尺寸和分辨率。替换时还要核对45Pin RGB接口、FPC位置、Pin定义、供电电压、背光参数和外形尺寸，否则可能出现无法点亮或结构无法安装的问题。
Q4：A043FTN03.0属于宽温工业液晶屏吗？
该型号工作温度约为0～60℃，并不属于常见的-20～70℃或-30～85℃宽温等级。如果设备存在冬季户外低温启动或持续高温运行需求，建议选择宽温型4.3寸工业屏。
Q5：A043FTN03.0本身带触摸屏吗？
标准A043FTN03.0液晶模组本身不带触摸功能。 如果设备需要触控，可以根据液晶屏外形和可视区域另外匹配电阻式或电容式触摸屏，并配套相应的触控控制方案。
