友达光电A070STN01.1工业液晶屏咋样

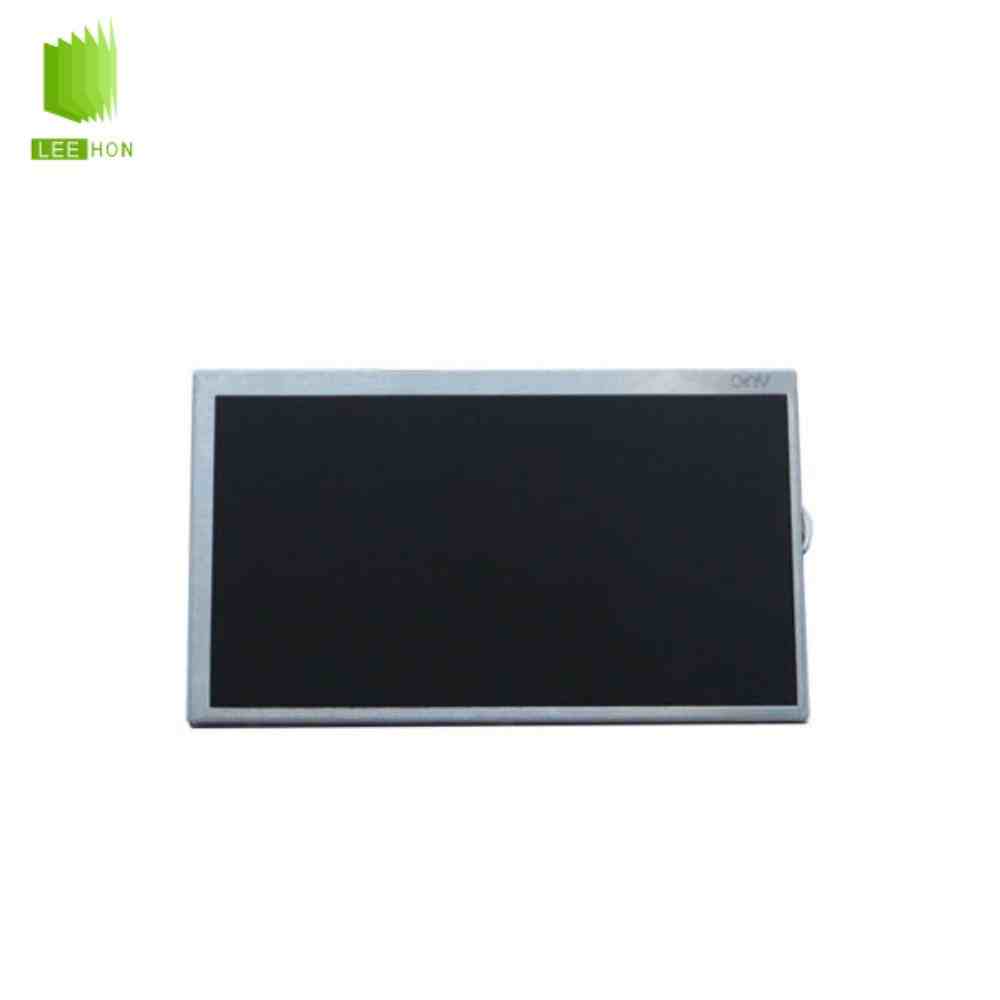

A070STN01.1是友达光电的一款7.0英寸TFT液晶屏，分辨率为1024×600，典型亮度300cd/㎡、对比度800:1，采用WLED背光和40Pin FPC单通道LVDS接口。其机身厚度约3.1mm，适合空间较紧凑的显示终端、嵌入式设备及部分工业控制设备使用。
| 7寸LCD友达液晶屏A070STN01.1特征表 | ||
| 特征类别 | 参数名称 | 参数值 |
| 应用特征 | 面板品牌 | 友达 |
| 面板型号 | A070STN01.1 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| RoHS状态 | - | |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 耐振动性 | - | |
| 结构特征 | 面板尺寸 | 7.0英寸 |
| 重量 | 90.0g | |
| 表面防护 | - | |
| 表面处理 | 镜面 (Haze 0%)，Hard coating | |
| 像素数量 | 1024(RGB)×600, WSVGA | |
| 像素布局 | RGB垂直条状 | |
| 点间距 (mm) | 0.050×0.150 | |
| 像素间距 (mm) | 0.150×0.150 [169PPI] | |
| 显示区域 (mm) | 153.6(H) × 90(V) | |
| 可视区域 (mm) | 156.8(H) × 93.2(V) | |
| 外观尺寸 (mm) | 165.75(H) × 105.39(V) | |
| 外观厚度 (mm) | 3.0/3.1 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比 | 17:10 (H:V) | |
| 外观样式 | - | |
| 安装方式 | Without | |
| 光学特征 | 面板亮度 | 300 cd/m²(Typ.) |
| 可视角度 (左/右/上/下) | 80/80/70/80 (Typ.)(CR≥10) | |
| 反应时间 | 3/6 (Typ.)(Tr/Td) ms | |
| 视角方向 | 6 o'clock | |
| 工作模式 | TN，常白显示，透射式 | |
| 对比度 | 800 : 1 (Typ.) (透射) | |
| 色温 | 6477K | |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 白色色度 | X:0.313; Y:0.330 | |
| 白场变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 电子特征 | 翻转扫描 | 翻转 (水平/垂直) |
| 工作频率 | 60Hz | |
| 功率消耗 | 1.66W (Typ.) | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | 3S7P | |
| 形状 | 阵列 | |
| 寿命(小时) | 20K (Min.) | |
| 背光可换性 | - | |
| 电压供应 | 9.0±0.9V | |
| 电流供应 | 140mA (Typ.) | |
| 功率消耗 | 1.3±0.1W | |
| 接口位置 | - | |
| 背光驱动 | 无 | |
| 接口类型 | 包含在屏信号接口中 | |
| 信号特征 | 电压供应 | 3.3/11.0/18.0/-7.0V (Typ.)(VDD/AVDD/VGH/VGL) |
| 电流供应 | 37.8/20.8/0.19/0.2mA (Typ.)(IDD/ADIDD/IGH/IGL) | |
| 功率消耗 | 360mW | |
| 信号逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
| 接口位置 | - | |
| 信号系统 | LVDS (1 ch, 6/8-bit) | |
| 接口类型 | FPC | |
| 品牌 | - | |
| 型号 | - | |
| 脚间距 | - | |
| Pin 数量 | 40 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
友达光电A070STN01.1常见问题
Q1：A070STN01.1的分辨率是多少？
A070STN01.1采用1024×600 WSVGA分辨率，相比常见的7寸800×480液晶屏能够显示更多内容，因此替换时需要确认原驱动板是否支持1024×600输出。
Q2：A070STN01.1可以直接替换其他7寸LVDS液晶屏吗？
不能只看7寸和LVDS接口。A070STN01.1采用40Pin FPC单通道LVDS，替换时还需要核对分辨率、接口定义、外形尺寸及背光规格，确认一致后才能判断能否直接使用。
Q3：A070STN01.1适合户外高亮设备吗？
一般不建议作为户外高亮屏使用。该型号典型亮度为300cd/㎡，更适合室内或环境光相对可控的设备。如果需要阳光下可视，应优先考虑更高亮度的7寸液晶屏。
Q4：A070STN01.1为什么更换后背光不亮？
该型号采用WLED背光，但资料显示背光驱动并未集成在屏内。如果更换后有图像但没有背光，应重点检查LED背光驱动电路、供电以及连接排线是否与原屏匹配。
Q5：A070STN01.1适合宽温工业设备吗？
需要谨慎判断。A070STN01.1标称工作温度为0～50℃，存储温度为-20～60℃，并不属于常见的-20～70℃或更宽温等级工业屏。如果设备存在低温启动或持续高温环境，建议另外选择宽温型号。
