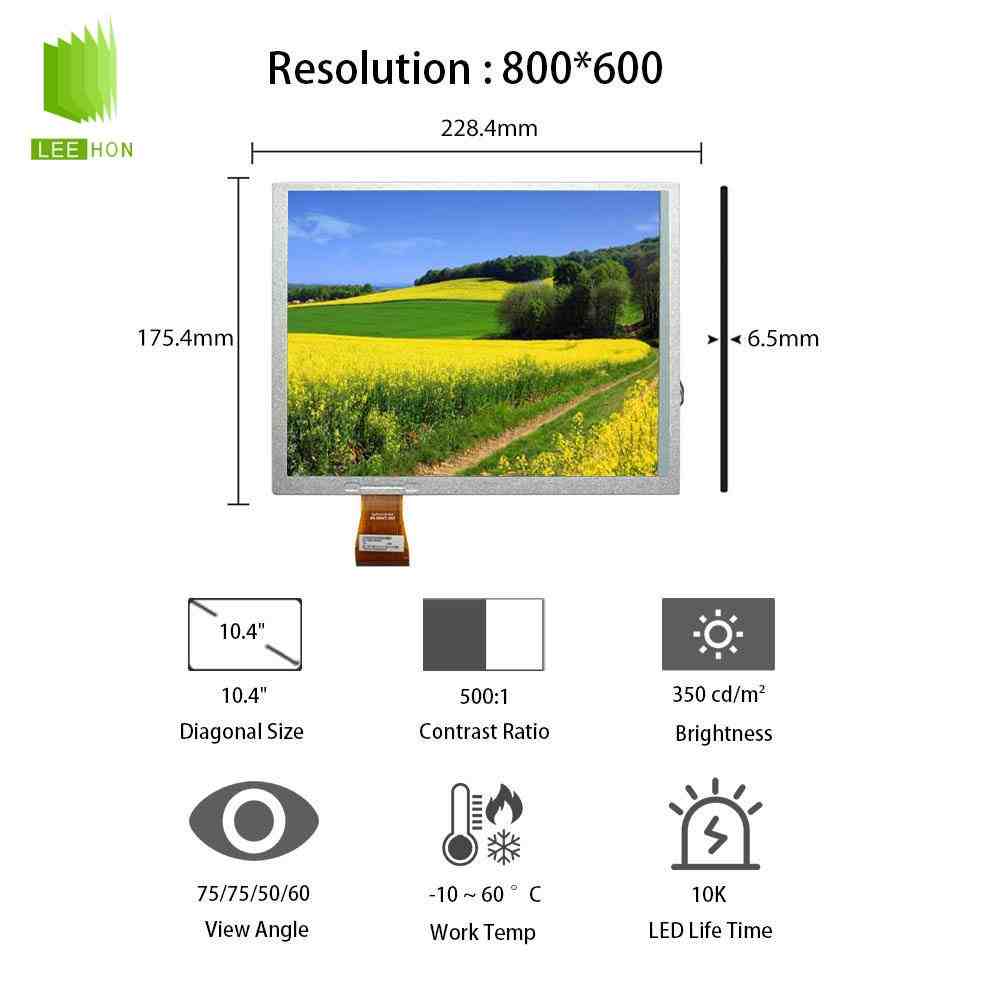

A104SN03 V1是友达AUO的一款10.4英寸工业液晶屏，分辨率为800×600，属于SVGA规格，显示比例为4:3，常用于工业HMI、PLC控制面板、检测仪器、老款工控设备、医疗辅助终端、仪器仪表和嵌入式显示终端。
这款屏的重点在于10.4寸4:3传统比例、800×600分辨率、TTL接口、60Pin FPC结构、3.3V逻辑供电和WLED背光方案。需要注意的是，A104SN03 V1不是LVDS屏，也不是eDP屏，维修替换时要重点确认原屏标签、接口线序、背光驱动、触摸屏和可替代型号。
| 10.4寸LCD友达液晶屏模组A104SN03 V1规格参数表 | ||
| 类别 | 参数项 | 参数值 |
| 应用特征 | 面板品牌 | 友达 |
| 面板型号 | A104SN03 V1 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | A104SN03 V.1 | |
| RoHS状态 | - | |
| 工作温度 | -10 ~ 60 °C | |
| 存储温度 | -20 ~ 70 °C | |
| 耐振动性 | - | |
| 备注信息 | HV/DE mode | |
| 结构特征 | 面板尺寸 | 10.4英寸 |
| 重量 | 400±20g | |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 像素数量 | 800(RGB)×600, SVGA | |
| 像素布局 | RGB垂直条状 | |
| 点间距 (mm) | 0.088×0.264 | |
| 像素间距 (mm) | 0.264×0.264 [96PPI] | |

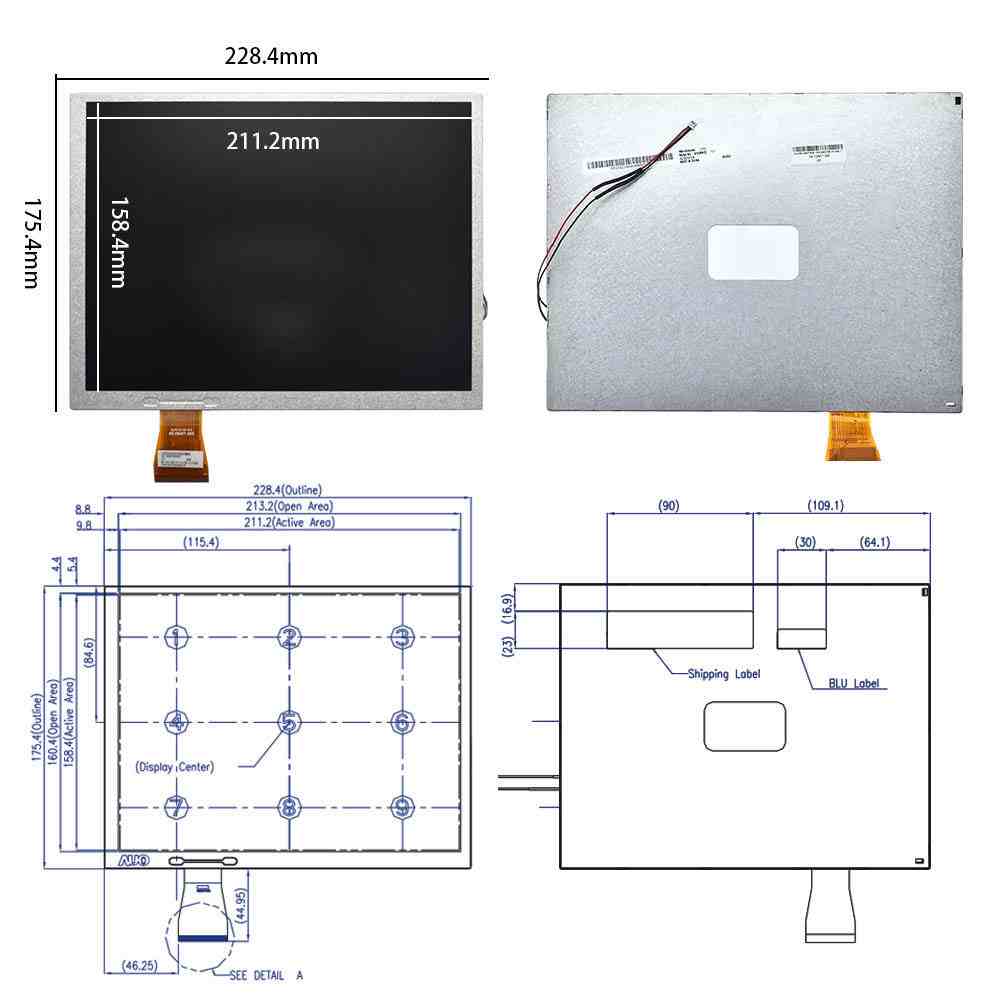

| 显示区域 (mm) | 211.2(H) × 158.4(V) | |
| 可视区域 (mm) | 213.2(H) × 160.4(V) | |
| 外观尺寸 (mm) | 228.4(H) × 175.4(V) | |
| 外观厚度 (mm) | 6.2±0.3 mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 安装方式 | Without | |
| 光学特征 | 面板亮度 | 350 cd/m²(Typ.) |
| 可视角度 (左/右/上/下) | 75/75/50/60 (Typ.)(CR≥10) | |
| 反应时间 | 30 (Typ.)(Tr+Td) ms | |
| 视角方向 | 6 o'clock | |
| 工作模式 | TN，常白显示，透射式 | |
| 对比度 | 500 : 1 (Typ.) (透射) | |
| 色温 | 5598K | |
| 显示颜色 | 262K/16.7M (6-bit / 6-bit + Dithering) | |
| 白色色度 | X:0.330; Y:0.350 | |
| NTSC比值 | 52% | |
| sRGB覆盖率 | 68% | |
| Adobe RGB覆盖率 | 53% | |
| DCI-P3覆盖率 | 53% | |
| Rec.2020覆盖率 | 39% | |
| 低蓝光护眼 | - | |
| 白场变动 | 1.25/1.33 (Typ./max.)(9 points) | |
| 电子特征 | 翻转扫描 | No |
| 工作频率 | 60Hz | |
| 功率消耗 | 3.4W (Max.) | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | 3S12P | |
| 形状 | 阵列 | |
| 寿命(小时) | 10K (Min.) | |
| 背光可换性 | No | |
| 电压供应 | 8.8/10.0/10.7V (Min./Typ./Max.) | |
| 电流供应 | 300mA (Typ.) | |
| 功率消耗 | 3.0/3.21W (Typ./Max.) | |
| 接口位置 | - | |
| 背光驱动 | 无 | |
| 接口类型 | 端子 | |
| 接口品牌 | 朝富 | |
| 接口型号 | JT1025-1021 | |
| 脚间距 | - | |
| Pin 数量 | 2 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-2PINS-AC | |
| 信号特征 | 电压供应 | 3.3/11/15/-7V (Typ.)(VCC/AVDD/VGH/VGL) |
| 电流供应 | 10/24/0.4/-0.4mA (Typ.)(ICC/IDD/IGH/IGL) | |
| 功率消耗 | 0.43W (Typ.) | |
| 信号逻辑电压 | GND≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
| 接口位置 | - | |
| 信号系统 | TTL (1 ch, 6/8-bit) + SPI | |
| 接口类型 | FPC | |
| FPC品牌 | - | |
| FPC型号 | - | |
| 脚间距 | 0.5 mm | |
| Pin 数量 | 60 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
A104SN03 V1工业液晶屏QA问答
Q1：A104SN03 V1适合哪些设备使用？
#友达液晶屏#A104SN03 V1适合老款工业HMI、PLC控制面板、检测仪器、医疗辅助设备、工业电脑、仪器仪表和10.4寸嵌入式显示终端。它的800×600分辨率更适合参数设置、菜单操作、报警状态、简单曲线和设备运行画面，不适合高清视频或现代高分辨率多窗口界面。
Q2：A104SN03 V1的核心参数有哪些？
A104SN03 V1常见参数包括10.4英寸、800×600分辨率、4:3显示比例、350cd/㎡左右亮度、500:1左右对比度、TN常白显示模式、TTL接口、60Pin FPC连接、3.3V逻辑供电、WLED背光、AG防眩表面和无触摸裸屏版本。不同渠道对温度范围和供货状态可能存在差异，实际要以规格书和实物标签为准。
Q3：A104SN03 V1是什么接口？能替换LVDS屏吗？
A104SN03 V1采用TTL接口，常见为60Pin FPC结构，不是LVDS屏，也不是eDP屏。它不能直接替换LVDS接口液晶屏。即使同样是10.4寸800×600屏，只要接口类型、针脚定义、供电方式或背光控制不同，就可能出现黑屏、花屏、偏色、有图无背光等问题。
Q4：A104SN03 V1背光驱动需要注意什么？
A104SN03 V1采用WLED背光，但常见资料显示其背光不带Driver。这意味着整机或驱动板需要提供匹配的背光恒流驱动，不能只按普通带背光驱动的屏幕方式接线。维修替换时要确认LED背光电压、电流、背光接口和原机背光驱动板是否匹配，否则容易出现背光不亮、亮度不足或背光寿命下降。
Q5：A104SN03 V1停产后怎么选替代型号？
A104SN03 V1替代不能只看“10.4寸800×600”。优先要确认原屏接口是TTL 60Pin、背光不带驱动、结构尺寸约228.4×175.4mm、触摸是否外配以及原主板输出能力。若原型号已无法稳定供货，可以评估同尺寸10.4寸SVGA工业屏或成套替代方案，但通常需要重新匹配驱动板、屏线、背光驱动和触摸结构，不建议直接换成LVDS或eDP屏后原线使用。
A104SN03系列液晶屏型号
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| A104SN03 V0 | 友达 | 10.4" | 液晶模组 | 800×600 | 250 | 500:1 | CCFL | TTL |
| A104SN03 V1 | 友达 | 10.4" | 液晶模组 | 800×600 | 350 | 500:1 | WLED | TTL |
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
