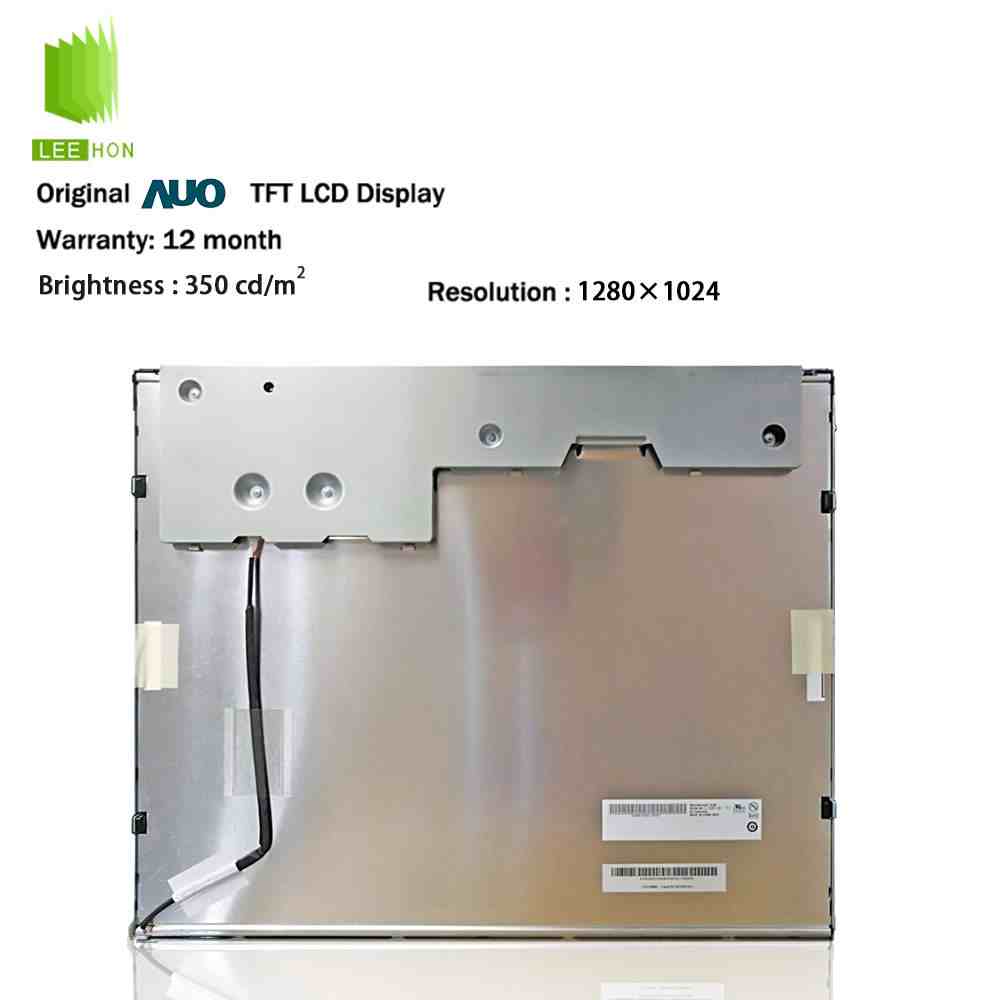

G190EG01 V1是友达（AUO）推出的一款19英寸工业液晶屏，采用1280×1024 SXGA分辨率、5:4显示比例、30Pin双通道LVDS接口和WLED背光。该屏典型亮度为350cd/㎡、对比度为1000:1，液晶逻辑供电为5V，并集成LED背光驱动，适合传统工控机、检测仪器、自动化设备及工业显示器。其工作温度为0℃至50℃，更偏向室内工业应用。
| 19寸LCD友达液晶屏G190EG01 V1特征表 | ||
| 类别 | 参数项 | 参数值 |
| 应用特征 | 制造商 | 友达 |
| 型号 | G190EG01 V1 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | G190EG01 V.1 | |
| 应用环境 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| 抗振性能 | - | |
| 结构特征 | 对角尺寸 | 19.0英寸 |
| 重量 | 1.67Kgs (Typ.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 像素数量 | 1280(RGB)×1024, SXGA | |
| 像素排列 | RGB垂直条状 | |

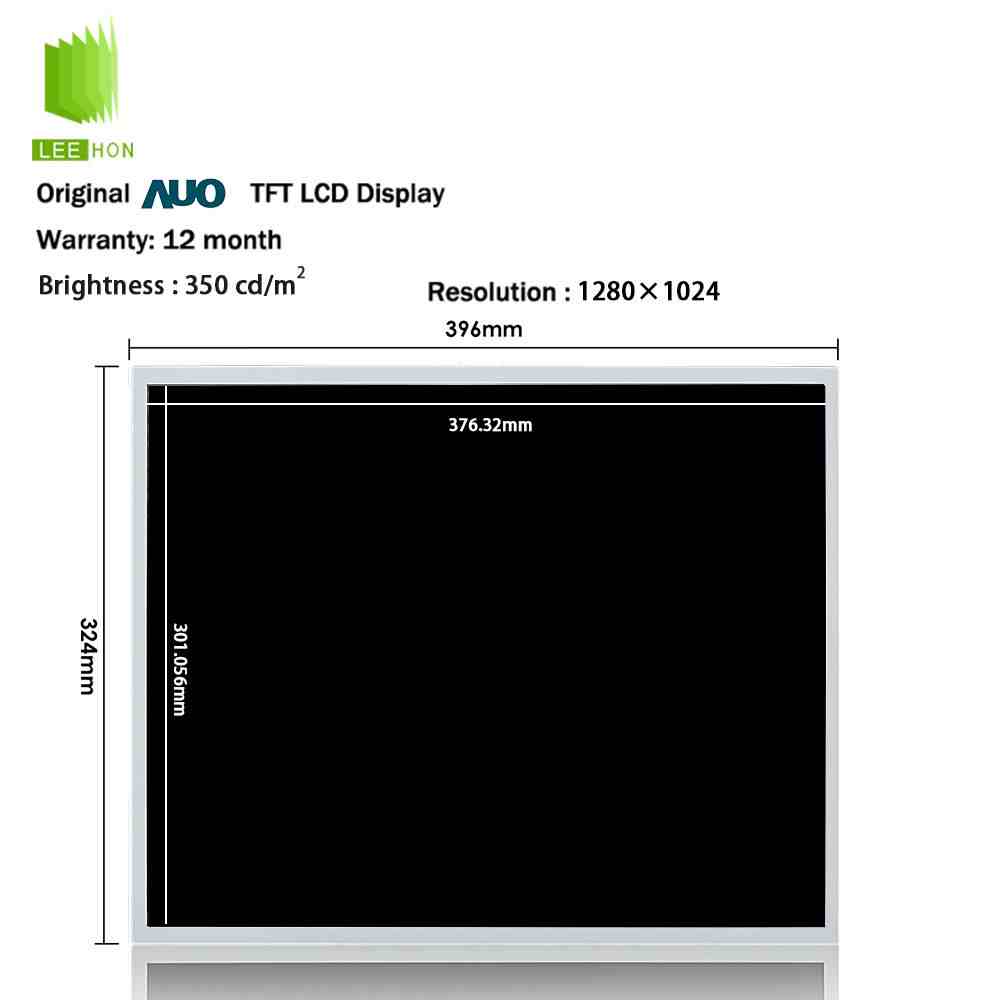

| 结构尺寸 | 显示区域(H×V) | 376.32×301.056 mm |
| 开口区域(H×V) | 380.32×305.06 mm | |
| 外观尺寸(H×V) | 396×324 mm | |
| 外观厚度 | 17.8±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 5:04 | |
| 风景肖像 | 风景模式 | |
| 安装孔位 | 安装孔位 | Side mounting holes (4-M3) on left, right bezel |
| 光学特征 | 显示亮度 | 350 cd/m² (Typ.) |
| 显示模式 | TN，常白显示，透射式 | |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 (左/右/上/下) | 85/85/80/80 (Typ.)(CR≥10) | |
| 响应时间 | 3.6/1.4 (Typ.)(Tr/Td) ms | |
| 色温 | 6485K | |
| 色彩性能 | 支持颜色 | 16.7M (6-bit + Hi-FRC) |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| NTSC比值 | 72% | |
| 电子特征 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 20.55W (Typ.) | |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源(底部) | |
| 寿命(小时) | 50K (Min.) | |
| WLED驱动状态 | 含LED驱动 | |
| 信号特征 | 信号类型 | LVDS (2 ch, 8-bit) |
| 输入电压 | 5.0V (Typ.) | |
| 输入电流 | 0.94/1.1A (Typ./Max.) | |
| 功率消耗 | 4.7/5.5W (Typ./Max.) | |
G190EG01 V1常见问题
Q1：G190EG01 V1为什么适合传统工控设备？
该屏#友达液晶屏#用19英寸、1280×1024分辨率和5:4显示比例，与很多传统工控软件、数控设备和检测系统的SXGA界面相匹配。对于原设备界面已经固定为1280×1024的项目，更换同规格屏可以减少软件界面重新适配。
Q2：G190EG01 V1可以使用普通30Pin LVDS驱动板吗？
不能只看30Pin接口。G190EG01 V1采用30Pin双通道8bit LVDS信号、60Hz刷新率和5V液晶供电，驱动板需要同时支持1280×1024分辨率及对应Pin定义，否则可能出现无法点亮、花屏或颜色异常。
Q3：G190EG01 V1需要另外配置LED恒流板吗？
通常不需要。该型号已经集成LED背光驱动，背光驱动端采用12V供电，背光寿命标称最低约50000小时。配板时需要区分5V液晶逻辑供电和12V背光供电，同时确认背光使能及调光控制。
Q4：G190EG01 V1可以直接替换其他19英寸1280×1024液晶屏吗？
不能只根据19英寸和1280×1024判断。G190EG01 V1外形尺寸约396×324×18.3mm，还要核对30Pin双通道LVDS线序、5V液晶供电、12V背光方案及安装孔位。采用CCFL背光或不同接口定义的19英寸屏，通常不能直接互换。
