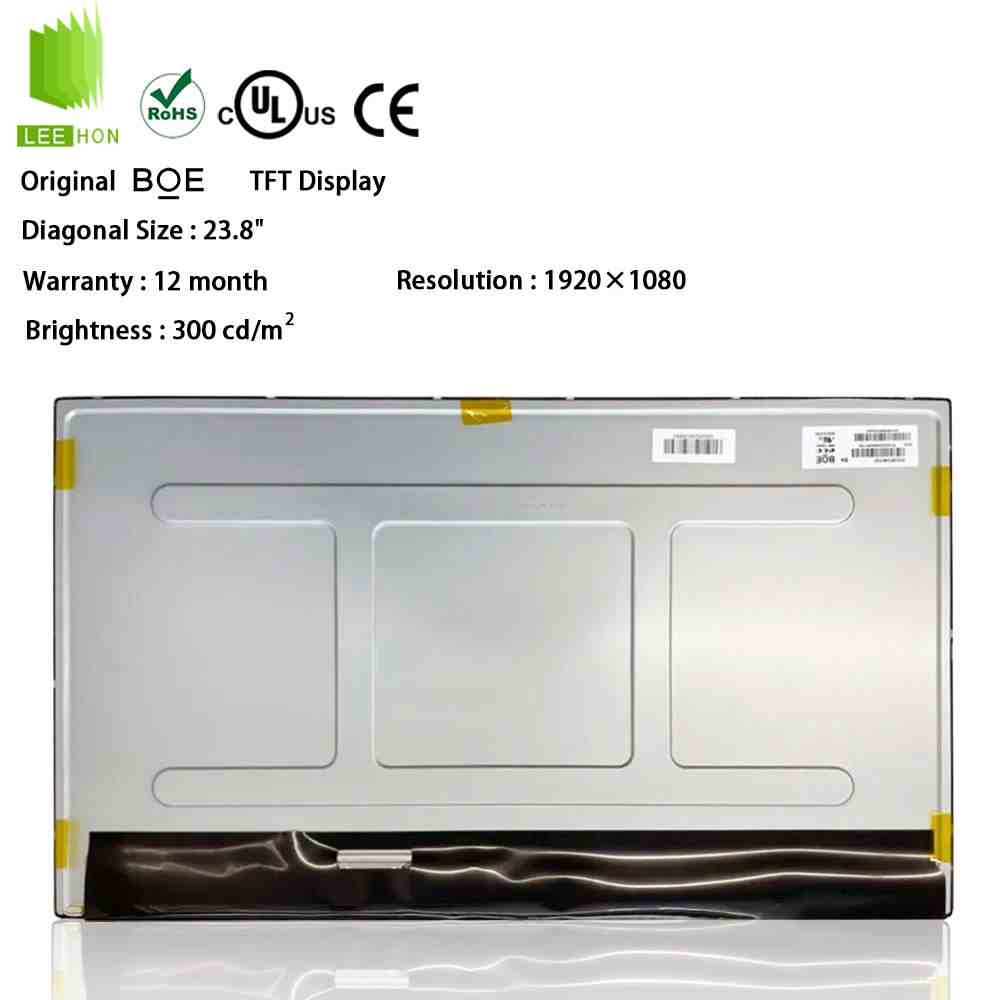

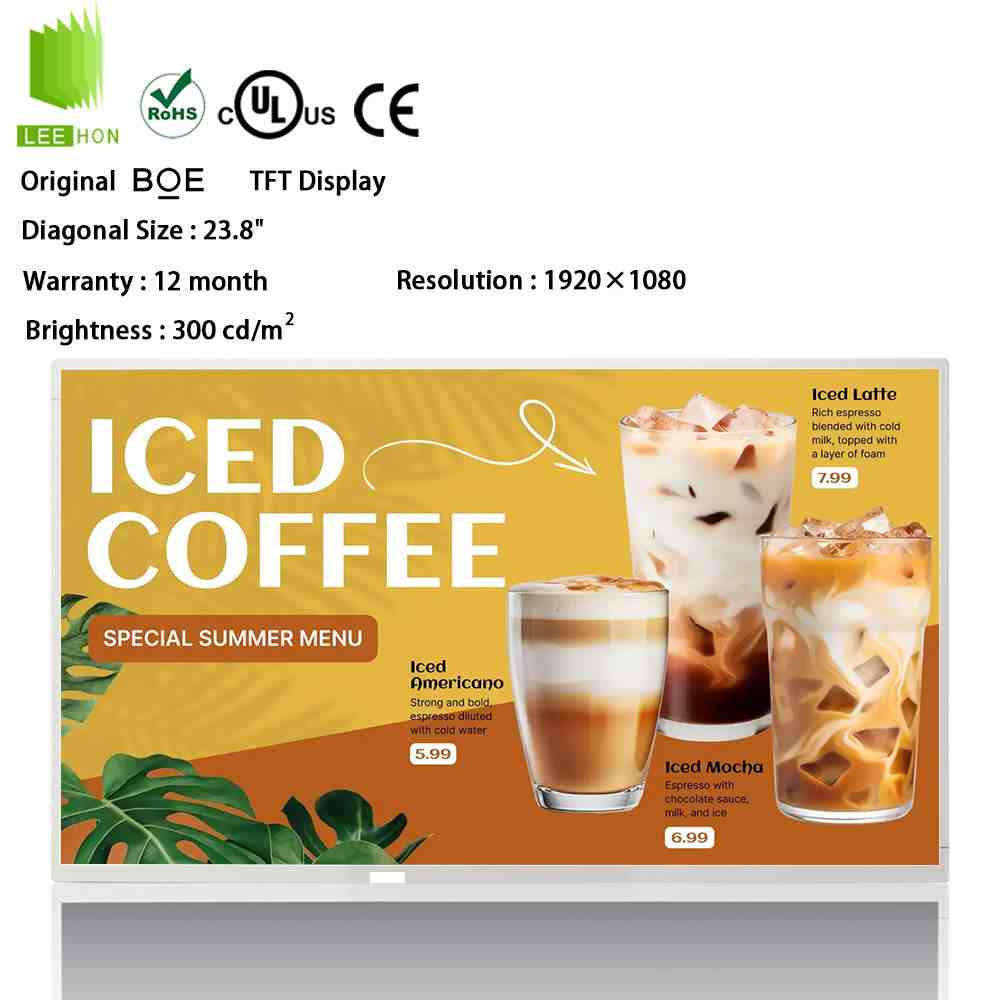

DV238FHM-P20是京东方推出的一款23.8英寸液晶屏，采用1920×1080全高清分辨率、双通道LVDS接口和WLED侧入式背光。该屏典型亮度为300cd/㎡，支持广视角、防眩光以及横屏、竖屏安装，适合工业监控、过程控制、检测设备和室内工控显示终端，默认没有触摸，可配电阻/电容触摸屏。其工作温度为0℃至50℃，定位更偏向室内工业显示，并非宽温高亮屏。
| 23.8寸LCD京东方液晶屏模组DV238FHM-P20信息表 | ||
| 类别 | 参数项 | 参数值 |
| 应用特征 | 制造商 | 京东方 |
| 型号 | DV238FHM-P20 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 结构特征 | 对角尺寸 | 23.8英寸 |
| 重量 | 2.30Kgs (Typ.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 像素数量 | 1920(RGB)×1080, FHD | |
| 像素排列 | RGB垂直条状 | |

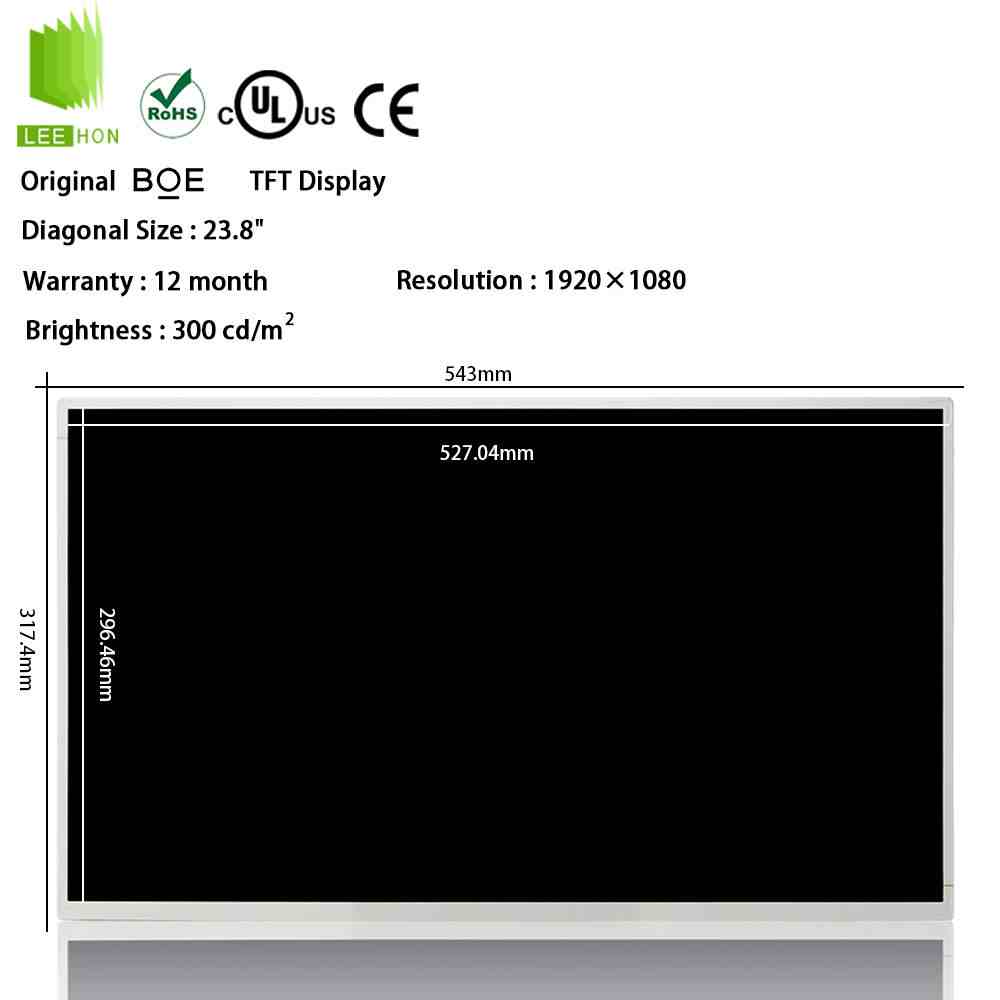

| 显示区域(H×V) | 527.04×296.46 mm | |
| 外观尺寸(H×V) | 543×316 mm | |
| 外观厚度 | 9.8/13.2 (Typ./Max.) mm | |
| 宽高比(H:V) | 16:09 | |
| 光学特征 | 显示亮度 | 300 cd/m² (Typ.) |
| 显示模式 | ADS，常黑显示，透射式 | |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 (左/右/上/下) | 89/89/89/89 (Typ.)(CR≥10) | |
| 响应时间 | 14 (Typ.)(G to G) ms | |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| NTSC比值 | 73% | |
| 电子特征 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 13.08W | |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源(底部) | |
| 寿命(小时) | 30K (Min.) | |
| 输入电压 | 56/60V (Typ./Max.) | |
| 信号特征 | 信号类型 | LVDS (2 ch, 8-bit) |
| 输入电压 | 5.0V (Typ.) | |
| 输入电流 | 600/900mA (Typ./Max.) | |
DV238FHM-P20常见QA问题
Q1：DV238FHM-P20在车间或控制室内看得清吗？
该屏典型亮度为300cd/㎡，表面带防眩光处理，适合控制室、生产线操作台和普通室内车间。若安装位置存在阳光直射或强灯光照射，300cd/㎡可能不够，应考虑更高亮度型号。
Q2：DV238FHM-P20可以使用普通30Pin LVDS驱动板吗？
不能只看30Pin接口。该屏采用双通道LVDS信号、1920×1080分辨率和5V液晶供电，驱动板必须同时支持对应分辨率、双通道LVDS线序及5V输出，否则可能出现无法点亮或画面异常。
Q3：DV238FHM-P20的背光可以直接接12V电源吗？
不可以直接接普通12V电源。该屏采用独立的6Pin LED灯条接口，需要匹配相应的恒流背光驱动电路。背光电压、电流设置不正确，可能造成背光不亮、闪烁或灯条损坏。
Q4：DV238FHM-P20可以竖屏安装吗？
可以。规格书支持横屏和竖屏显示，适合立式操作终端及竖版信息界面。竖装时应确认规定的安装方向、散热空间和屏体固定方式，避免模组长期受力不均。
京东方23.8寸DV238FHM系列液晶屏
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| DV238FHM-N10 | 京东方 | 23.8" | 液晶模组 | 1920×1080 | 450 | 1000:1 | WLED | LVDS |
| DV238FHM-N11 | 京东方 | 23.8" | 液晶模组 | 1920×1080 | 550 | 1000:1 | WLED | LVDS |
| DV238FHM-NM1 | 京东方 | 23.8" | 液晶模组 | 1920×1080 | 600 | 1000:1 | WLED | LVDS |
| DV238FHM-P20 | 京东方 | 23.8" | 液晶模组 | 1920×1080 | 300 | 1000:1 | WLED | LVDS |
