10.1寸的友达G101UAN01.0工业液晶屏怎么样

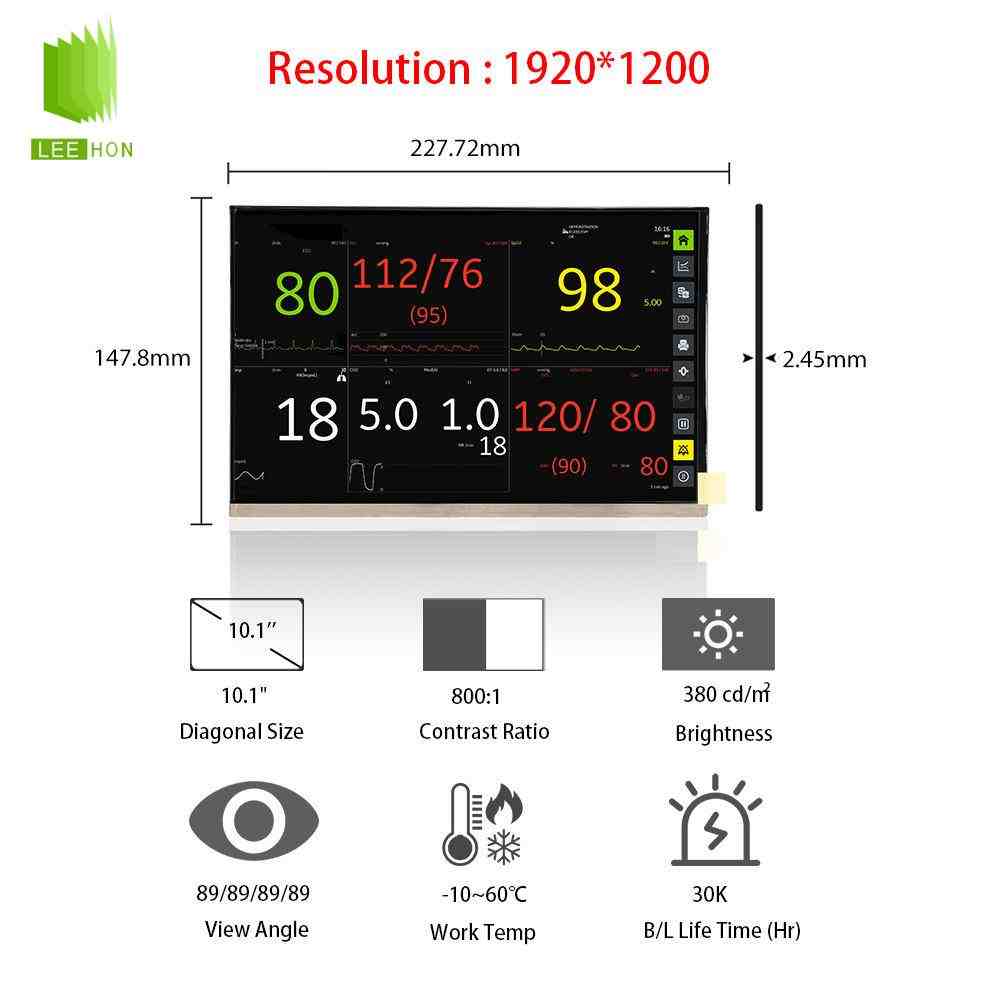

G101UAN01.0是友达（AUO Display Plus）推出的一款10.1英寸高分辨率工业液晶屏，采用1920×1200 WUXGA分辨率、16:10显示比例、AHVA常黑广视角技术、30Pin eDP 1.2接口和WLED背光。该屏典型亮度为380cd/㎡、对比度为800:1，上下左右典型可视角度均为89°，液晶逻辑供电为3.3V，工作温度为-10℃至60℃。适合工业平板、检测仪器、嵌入式终端以及对小尺寸高清显示要求较高的设备。
| 10.1寸LCD友达液晶屏G101UAN01.0信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 友达 |
| 型号 | G101UAN01.0 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 对角尺寸 | 10.1" | |
| 别名 | - | |
| 存储温度 | -20 ~ 60 °C | |
| 工作温度 | -10 ~ 60 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 备注信息 | eDP1.2 | |
| 结构详情 | 解析度 | 1920(RGB)×1200, WUXGA |
| 点间距(mm) | 0.03764×0.11292 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.11292×0.11292 (H×V) [224PPI] | |

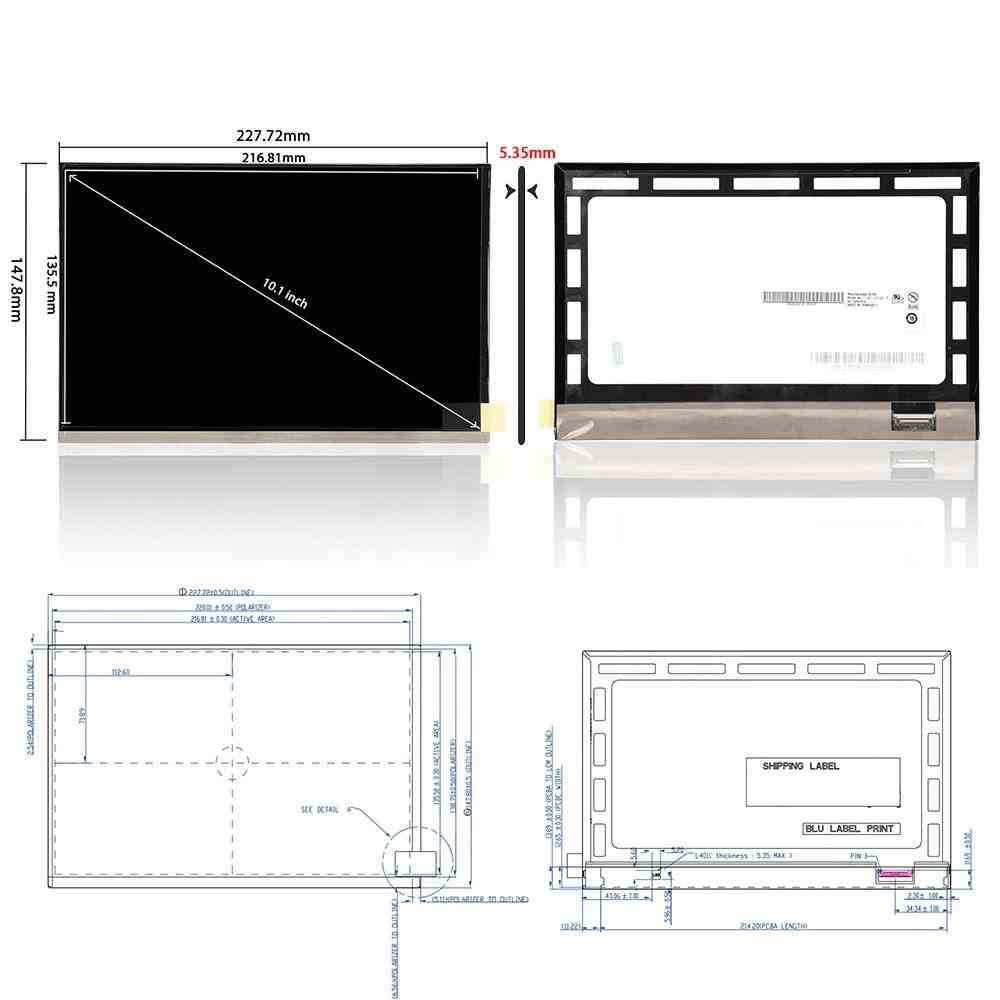

| 显示区域(mm) | 216.81(H) × 135.5(V) | |
| 开口区域(mm) | - | |
| 外观尺寸(mm) | 227.72(H) × 147.8(V) | |
| 外观厚度(mm) | 2.45/5.35 (Typ./Max.) | |
| 物理形状 | 平面矩形 | |
| 外观样式 | - | |
| 宽高比 | 16:10 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | Without | |
| 重量 | 140g (Max.) | |
| 表面处理 | Hard coating | |
| 光学详情 | 显示亮度 | 380 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间 | 25 (Typ.)(Tr+Td) ms | |
| 白色坐标 | X:0.313; Y:0.329 | |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.43 (Max.)(5 points) | |
| NTSC比值 | 52% | |
| sRGB覆盖率 | 71% | |
| AdobeRGB覆盖 | 54% | |
| DCI-P3覆盖率 | 54% | |
| Rec.2020覆盖率 | 39% | |
| 低蓝光护眼 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 200/240mA (Typ./Max.) | |
| 功耗 | 0.66/0.79W (Typ./Max.) | |
| 信号类型 | eDP (2 Lanes), eDP1.2 | |
| 逻辑电压 | - | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| 接口品牌 | I-PEX | |
| 接口型号 | 20455-030E-12 | |
| 接口数量 | 1 pcs | |
| 接口脚数 | 30 pins | |
| 接口脚距 | 0.5 mm | |
| 接口脚定义 | EDP-30P2L-020A | |
| 光源详情 | 光源类型 | WLED |
| 光源形状 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 是否可换 | - | |
| 光源寿命 | 20K (Min.) 小时 | |
| 接口位置 | - | |
| 接口类型 | 包含在屏信号接口中 | |
| 背光驱动 | 含LED驱动 | |
| 电压供应 | 12.0V (Typ.) | |
| 电流供应 | 0.15/0.18A (Typ./Max.) | |
| 功耗 | 1.82/2.16W (Typ./Max.) | |
| PWM占空比 | 10~100% | |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 20KHz | |
G101UAN01.0常见FQA
Q1：G101UAN01.0为什么10.1英寸还要做到1920×1200分辨率？
这是该型号比较突出的特点。10.1英寸屏幕拥有1920×1200像素，有效显示区域约216.81×135.5mm，能够在有限空间内显示更多文字、曲线、图像和操作参数。对于检测仪器、工业平板以及界面信息密度较高的设备，比传统800×1280或1280×800方案具有更高的显示精细度。
Q2：G101UAN01.0的30Pin接口是LVDS还是eDP？
它采用的是30Pin、2-Lane eDP 1.2接口，不是LVDS，也不是MIPI。规格书明确给出了Lane 0、Lane 1、AUX和HPD等eDP信号，因此驱动主板必须具有对应的eDP输出能力；即使其他液晶屏同样采用30Pin连接器，也不能据此判断可以直接互换。
Q3：G101UAN01.0适合户外高亮工业设备吗？
它更适合室内工业设备。G101UAN01.0典型亮度为380cd/㎡，工作温度为-10℃至60℃，虽然采用AHVA全视角设计，但并不属于800～1000cd/㎡级高亮宽温屏。因此如果设备长期处于阳光直射、严寒或高温密闭环境，应重新评估亮度和温度等级。
Q4：G101UAN01.0需要另外配置LED恒流背光板吗？
通常不需要传统的外置灯串恒流板。AUO规格书说明该模组带有LED背光驱动电路，背光端输入电压为10.8～13.2V、典型12V，并通过VEN和PWM信号控制开关及亮度。规格书给出的背光工作寿命约为最低20000小时、典型30000小时，因此对于每天长时间点亮的工业设备，背光寿命也是选型时值得关注的一项。
