G150XTN06.4是友达AUO的一款15.0英寸工业液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3，主要适合工业显示器、工控一体机、机柜显示屏、设备监控终端、检测设备、自动化控制面板和传统工控系统替换项目。规格书显示，该型号由TFT-LCD显示单元、驱动电路和背光系统组成，支持1024×768显示，输入信号兼容LVDS接口，设计应用方向为工业显示。
这块屏的选型重点不是“15寸能不能装上”，而是要确认G150XTN06.4完整型号、1024×768分辨率、LVDS 20Pin线序、3.3V屏体供电、12V背光输入、PWM调光、宽温范围、结构厚度和触摸外配方案。对于老设备维修替换项目，原屏标签、屏线照片和驱动板型号比单独报尺寸更重要。
| 15寸友达LCD液晶屏模组G150XTN06.4参数详情表 | ||
| 分类 | 参数项 | 参数值 |
| 应用详情-基本信息 | 面板品牌 | 友达 |
| 面板型号 | G150XTN06.4 | |
| 面板尺寸 | 15.0英寸 | |
| 面板应用 | 工业显示 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 应用详情-工作环境 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -30 ~ 85 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 结构详情-像素特征 | 像素数量 | 1024(RGB)×768, XGA |
| 点间距 | 0.099×0.297 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.297×0.297 mm (H×V) [85PPI] | |
| 结构详情-结构尺寸 | 显示区域 | 304.128×228.096 mm (H×V) |
| 可视区域 | 307.4×231.3 mm (H×V) | |
| 外观尺寸 | 326.5×253.5 mm (H×V) | |
| 外观厚度 | 12.0 (Max.) mm | |
| 结构详情-外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 结构详情-安装孔位 | 安装孔位 | Side mounting holes (4-M3) on left, right bezel |
| 结构详情-其它特征 | 重量 | 1.00Kgs (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基本信息 | 面板亮度 | 400 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 80/80/70/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | - | |
| 反应时间 | 5.7/2.3 (Typ.)(Tr/Td) ms | |
| 光学详情-色彩性能 | 白色色度 | Wx:0.311; Wy:0.322 |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6658K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 光学详情-1931色域 | NTSC比值 | 64% |
| sRGB覆盖率 | 85% | |
| AdobeRGB覆盖率 | 66% | |
| DCI-P3覆盖率 | 66% | |
| Rec.2020覆盖率 | 47% | |
| 低蓝光护眼 | - | |
| 电子详情-工作频率 | 工作频率 | 60Hz |
| 电子详情-翻转扫描 | 翻转扫描 | 翻转 (180°) |
| 电子详情-功率消耗 | 功率消耗 | 8.92W (Typ.) |
| 背光详情-背光特征 | 光源类型 | WLED |
| 光源数量 | - | |
| 光源寿命 | 50K (Min.) 小时 | |
| 是否可换 | Replaceable | |
| 光源形状 | - | |
| 光源位置 | 侧入式光源(底部) | |
| 背光详情-接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 光源驱动 | 含LED驱动 | |
| 背光详情-接口详情 | 品牌 | 恩得利 |
| 型号 | 3808K-F05N-12R | |
| 脚间距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 背光详情-驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 0.62/0.84A (Typ./Max.) | |
| 功耗 | 7.43/10.13W (Typ./Max.) | |
| 背光详情-亮度调节 | PWM占空比 | 5~100% |
| PWM输入频率 | Min. 200Hz ~ Max. 20KHz | |
15寸4:3比例，更适合传统工控界面

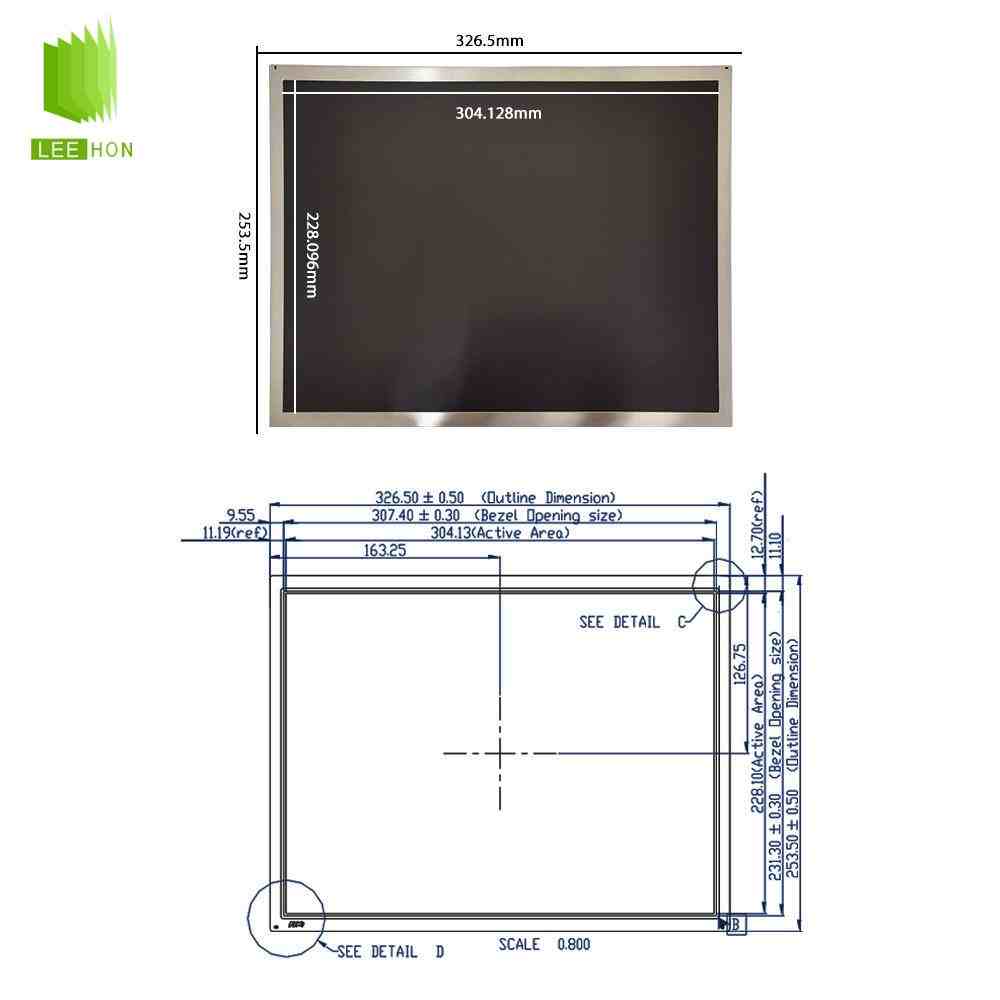

G150XTN06.4的主动显示区域为304.128mm×228.096mm，外形尺寸为326.5mm×253.5mm×12.0mm，像素间距为0.297mm×0.297mm，属于典型15寸4:3工控屏结构。
这类比例在老款工业设备、PLC控制柜、机床系统、检测设备和机柜显示器中比较常见。相比16:9宽屏，它更适合传统菜单、表格、参数页和设备状态界面。如果原系统软件就是按1024×768界面设计，继续使用G150XTN06.4这类XGA屏，可以减少UI重绘和系统适配工作。
400cd/㎡亮度适合工业现场，但不是强户外屏

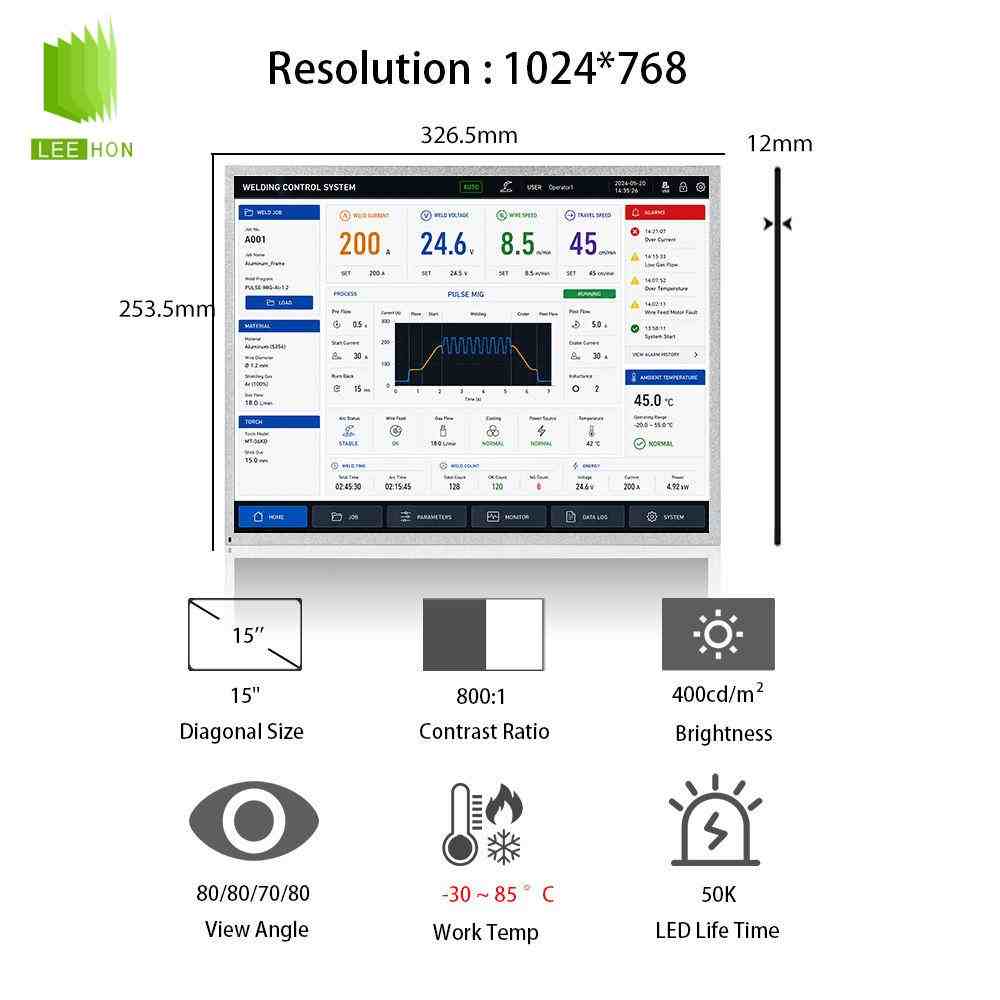

G150XTN06.4的典型亮度为400cd/㎡，典型对比度为800:1，响应时间为5.7/2.3ms，典型视角为80/80/70/80，表面处理为Anti-glare。
从应用角度看，400cd/㎡适合多数室内工厂、设备机台、控制室和半室内工业环境。如果设备安装在阳光直射、户外自助终端、强反光车间或船舶甲板类场景，建议优先评估更高亮度型号，例如同系列中也存在800cd/㎡或1800cd/㎡级别版本，不能把G150XTN06.4直接当作户外高亮屏使用。
宽温是它比普通15寸屏更有价值的地方
G150XTN06.4规格书给出的工作温度和存储温度均为-30℃至85℃，这个范围比普通商用显示屏更适合工业现场。
如果设备用于低温仓储、户外机柜、轨道交通辅助终端、工业控制柜或高温车间附近，宽温能力会比单纯亮度更重要。不过，宽温参数只代表面板级能力，整机还要考虑电源、驱动板、触摸屏、线材、结构密封和散热。尤其是高温环境长时间满亮度运行时，背光寿命和整机温升仍需实测。
LVDS 20Pin线序是维修替换第一关

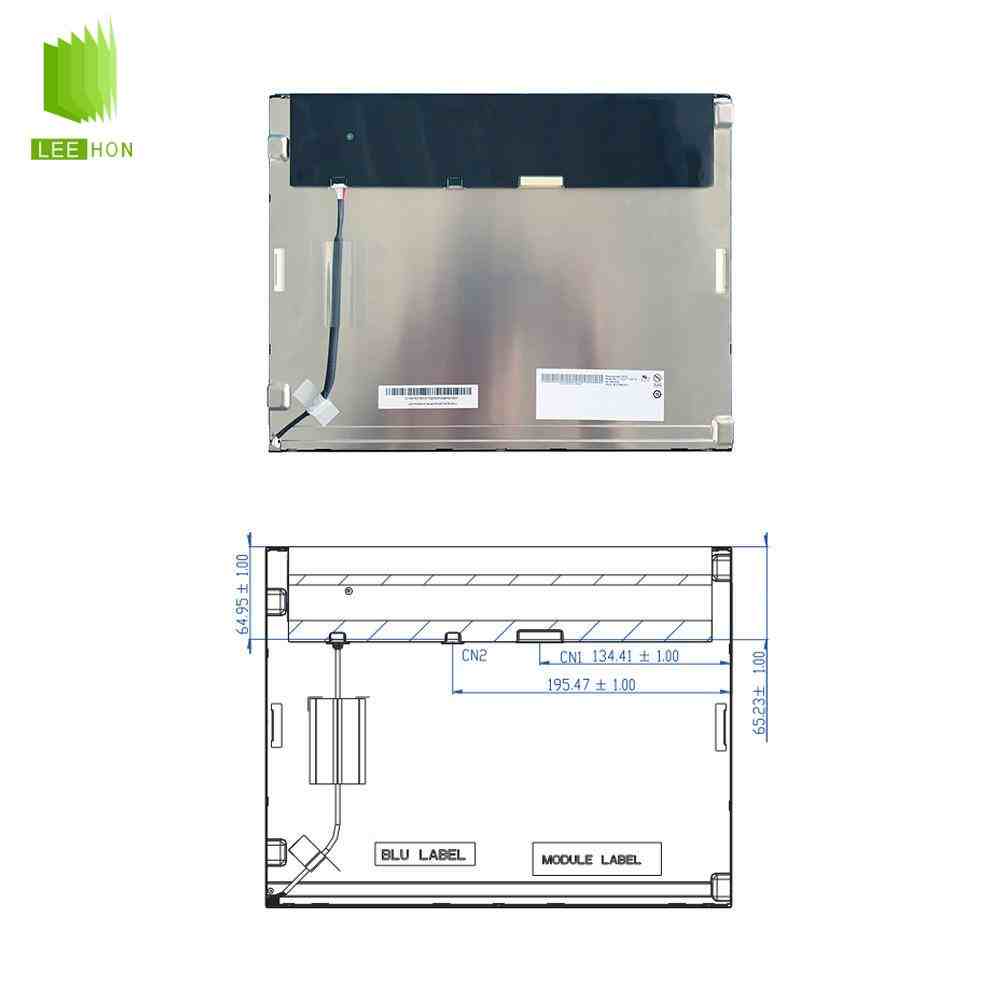

G150XTN06.4采用LVDS接口，规格书中CN1为20Pin，1、2脚为3.3V供电，4脚为Reverse扫描方向控制，20脚为SEL 6/8选择脚。资料中也明确说明SEL LVDS为高电平或悬空时为6bit输入，低电平时为8bit输入。
这说明它不能按30Pin LVDS屏、eDP屏或RGB屏随意替换。维修时常见问题不是屏坏，而是线序、位宽、扫描方向或供电脚不一致。点屏前建议确认原屏完整标签、屏线针脚定义、主板输出格式和驱动板参数，避免黑屏、花屏、偏色或画面方向异常。
3.3V屏体供电和12V背光输入要分开确认
G150XTN06.4屏体逻辑供电为3.3V，规格书中VDD范围为3.0V至3.6V，典型电流为450mA，屏体功耗典型值约1.49W。
背光部分则是另一套供电。规格书显示背光输入电压为10.8V至13.2V，典型值为12V，100%调光下典型电流为0.62A，典型背光功耗约7.43W，PWM调光频率范围为200Hz至20kHz，占空比范围为5%至100%。
实际调试时，不能只看屏体3.3V是否供上。背光12V、Enable使能和PWM调光都要接对，否则可能出现有图像无背光、亮度不可调、背光闪烁或休眠唤醒异常。
和G150XTN06.0、G150XTN06.A不要混用判断
G150XTN06系列有多个后缀版本。公开资料显示，G150XTN06.0常见亮度为450cd/㎡，工作温度可到-30℃至85℃；G150XTN06.A则常见为1800cd/㎡高亮版本；G150XTN06.B常见为800cd/㎡版本。
因此，G150XTN06.4不能只写成“G150XTN06系列”采购。不同后缀可能在亮度、厚度、背光功耗、接口细节、表面处理和供货状态上不同。维修项目应按原屏完整型号采购；新项目开发如果需要更高亮度，应重新评估同系列高亮版本或其他15寸替代型号。
触摸屏通常要按整机另配
G150XTN06.4本体主要是LCD显示模组，不应默认带触摸屏。对于工业显示器、工控一体机或设备操作面板，通常需要另配电阻触摸屏、电容触摸屏或盖板玻璃。
15寸4:3屏常用于设备前面板，触摸方案要提前确认可视区、外形尺寸、前壳开孔、USB或串口触摸控制器、盖板透过率、抗干扰能力和压合方式。尤其是老设备维修替换，如果原机触摸还要继续使用，需要确认触摸屏是否贴合在原LCD上，还是独立安装在前框上。
采购前先做点屏和结构验证
G150XTN06.4采购前，建议重点确认实物标签、规格书版本、LVDS 20Pin线序、3.3V屏体供电、12V背光输入、PWM调光、安装厚度、触摸屏配套和批次状态。规格书还提醒，长时间显示固定画面可能产生残影，建议使用屏保或周期性移动画面，这一点对长期显示固定菜单的工控设备有参考意义。
如果项目方需要屏体、LVDS驱动板、20Pin屏线、背光控制、触摸屏和替代型号一起评估，可以选择具备工业显示配套能力的供应商协助。以杭州立煌科技为例，其公开资料显示，公司自2008年创立，是AUO友达和京瓷中国大陆区授权代理商，同时代理京东方液晶屏。群创、天马、龙腾等品牌液晶屏销售，产品覆盖3.5寸至55寸工业用液晶显示屏，并提供显示驱动方案。
这里提到立煌科技，是基于其公开品牌资源和配套服务信息作参考，不作排名或绝对化判断。对于G150XTN06.4这类15寸LVDS工控屏，供应商能否协助确认线序、驱动板、背光控制和触摸结构，往往比单片屏报价更影响项目落地效率。
G150XTN06.4适合工业显示器、工控一体机、机柜显示屏、检测设备、自动化控制面板和传统4:3工控系统替换项目。它的核心选型点是15寸XGA分辨率、LVDS 20Pin接口、3.3V屏体供电、12V背光输入、400cd/㎡典型亮度、-30℃至85℃宽温范围、TN常白显示、Anti-glare表面和触摸外配方案。
维修替换项目应优先核对原屏标签、LVDS线序和背光接口；新项目开发建议同步验证驱动板、屏线、触摸盖板、结构开孔和同系列替代型号，再进入批量采购。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
