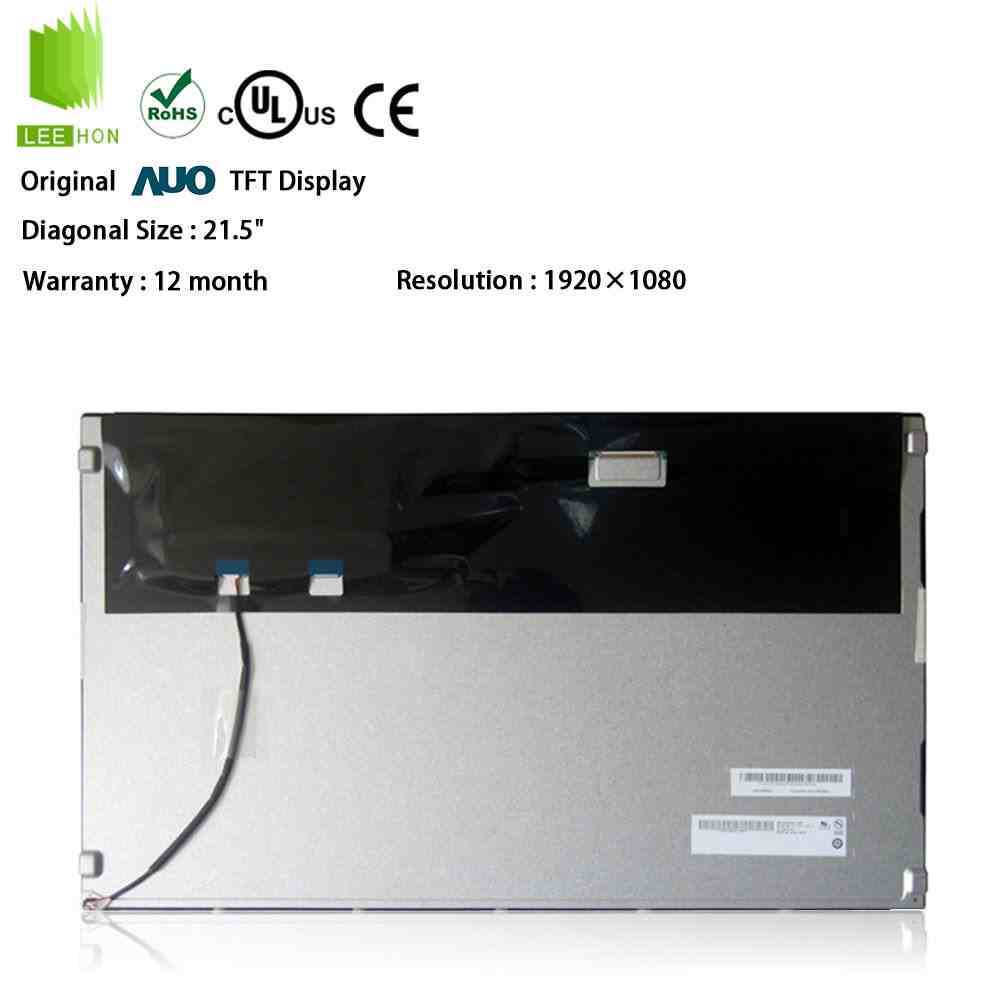

G215HVN01.001是友达AUO 21.5寸工控液晶屏中常见的一款FHD显示模组，分辨率为1920×1080，显示比例为16:9，主要适合工业显示器、工控一体机、设备监控终端、检测设备、机柜显示屏、室内商显终端等项目。公开资料中，G215HVN01.001被标注为21.5英寸a-Si TFT-LCD，WLED背光，带LED Driver；同系列G215HVN01.0规格书显示，该系列支持FHD 1920×1080、16.7M色、Dual Channel LVDS接口，并面向工业显示应用。
需要注意的是，G215HVN01.001在公开资料中常与#G215HVN01.0#、#G215HVN01.0 V001#等版本关联查询。维修替换或新项目导入时，不能只写“G215HVN01工控屏”，应按实物标签、后缀版本、规格书和样品点屏结果确认，避免把G215HVN01.0、G215HVN01.1、G215HVN01.101等相近型号混用。
| 21.5寸LCD工业友达液晶屏模组G215HVN01.000详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G215HVN01.000 | |
| 面板尺寸 | 21.5英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 工作环境 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 备注信息 | - | TCO 5.1 Compliance. Made in China (S11), Thickness = 16.85mm |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.08275×0.24825 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.24825×0.24825 mm (H×V) [102PPI] | |

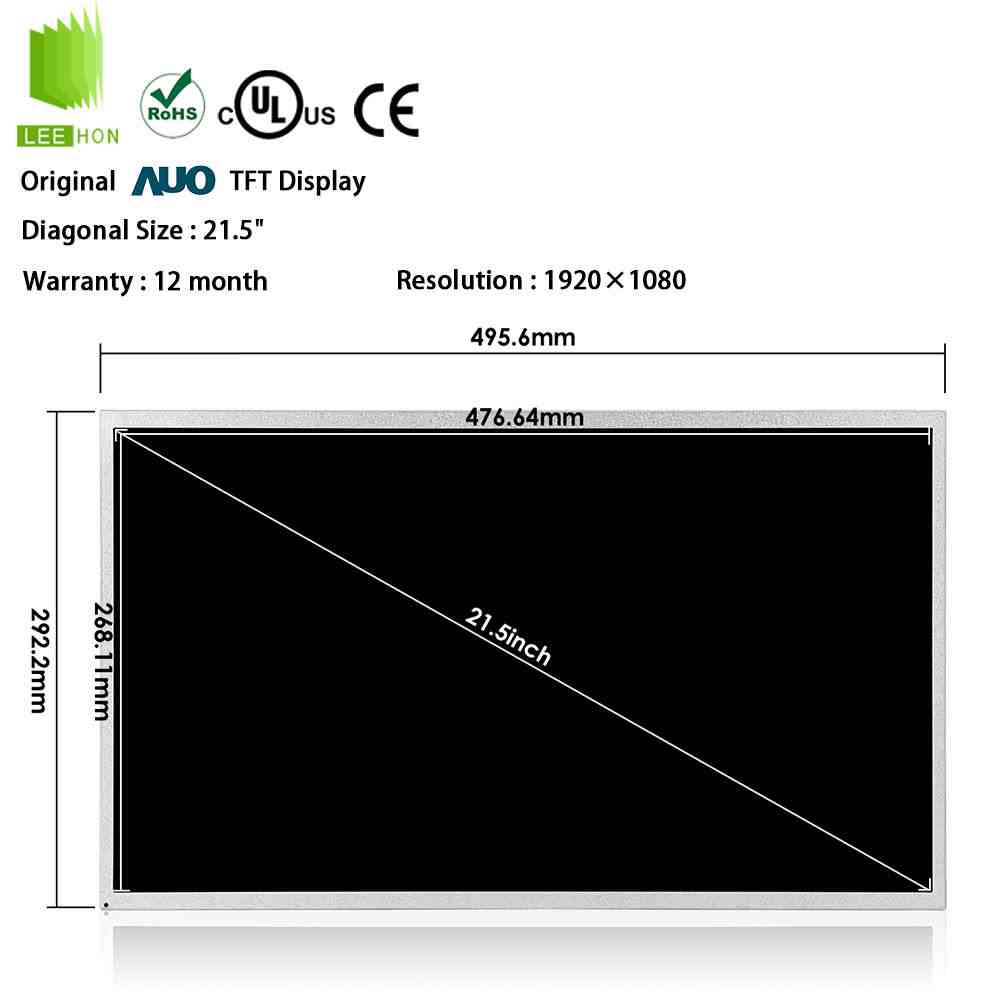

| 结构尺寸 | 显示区域 | 476.64×268.11 mm (H×V) |
| 可视区域 | 479.84×271.31 mm (H×V) | |
| 外观尺寸 | 495.6×292.2 mm (H×V) | |
| 外观厚度 | 17.35 (Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 重量 | 2.30Kgs (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 300 cd/m² (Typ.) |
| 对比度 | 5000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AMVA3，常黑显示，透射式 | |
| 反应时间 | 10/6 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 1931色域 | NTSC比值 | 72% |
| sRGB覆盖率 | 92% | |
| Adobe RGB覆盖 | 71% | |
| DCI-P3覆盖率 | 74% | |
| Rec.2020覆盖率 | 54% | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 23W (Typ.) | |
| 背光特征 | 光源类型 | WLED |
| 是否可换 | - | |
| 光源寿命 | 50K (Min.) 小时 | |
| 数量 | 10S6P | |
| 光源形状 | 6串 | |
| 位置 | 侧入式光源(底部) | |
| 接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 光源驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MS24049HJ | |
| 脚间距 | 1.25 mm | |
| 脚数 | 9 pins | |
| 数量 | 1 pcs | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 1.6A (Typ.) | |
| 功耗 | 19.2/21W (Typ./Max.) | |
| 亮度调节 | PWM占空比 | 10~100% |
| PWM输入频率 | Min. 200Hz ~ Max. 20KHz | |
| 信号系统 | LVDS | 2 ch, 8-bit |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 5.0V (Typ.) |
| 电流输入 | 0.7/0.8A (Typ./Max.) | |
| 功耗 | 3.5/4.4W (Typ./Max.) | |
| 接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | FI-XB30SRL-HF11 | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
这块屏更适合做室内工控主显示屏
G215HVN01.001这类21.5寸FHD屏，更适合做设备主界面，而不是小尺寸嵌入式副屏。对应G215HVN01.0规格资料显示，其主动显示区域为476.64mm×268.11mm，外形尺寸约495.6mm×292.2mm×12.7mm，典型重量约1850g，显示模式为VA Mode、Normally Black。
从项目应用看，它比较适合工控一体机、工业显示器、设备状态看板、检测仪器界面、自动化产线监控、数据采集终端和机柜显示屏。21.5寸FHD可以同时承载参数、报警、曲线、图像和菜单，比10寸、12寸屏更适合信息密集型工业界面。
300cd/㎡亮度适合室内，不建议直接当户外屏
公开资料中G215HVN01.001常见亮度为300nits；G215HVN01.0规格书也显示中心亮度典型值为300cd/㎡，对比度典型值为5000:1，可视角典型值为89/89/89/89。
这个参数组合适合室内车间、控制室、设备机台、实验室和商用终端。它的优势在于VA常黑显示带来的高对比度，而不是强光环境下的户外可读性。如果设备安装在橱窗、户外自助机、强反光车间或阳光直射位置，应优先评估高亮版本，或者增加防眩盖板、减反玻璃、遮光结构和全贴合方案。
LVDS 30Pin和5V供电是替换第一关
G215HVN01.001选型时，接口确认比尺寸确认更重要。公开资料显示，G215HVN01.0系列采用Dual Channel LVDS接口，屏体典型输入电压为5V；相关渠道资料也标注其为LVDS 30Pin、2ch 8-bit接口。
维修替换时，要重点核对30Pin线序、Odd/Even通道、供电脚、地线脚、连接器方向和主板LVDS输出格式。很多21.5寸FHD屏外形接近，但接口可能是LVDS、eDP或V-by-One；即使同为LVDS，线序不一致也可能出现黑屏、花屏、偏色或画面分割异常。
内置LED Driver，但背光输入仍要核对
G215HVN01.001公开资料显示为WLED背光并带LED Driver；G215HVN01.0规格书也明确写到LED driver board is included。对应资料中，背光输入电压为12V，典型总功耗约19.82W，其中Cell约3.5W、LED约16.32W。
这类屏比“不带背光驱动”的大尺寸屏更容易集成，但不代表背光可以随便接。驱动板仍要提供稳定的12V背光输入、BLON使能和PWM调光能力。实际调试时要测试亮度调节、开关机顺序、温升、长时间点亮和低亮度闪烁，避免整机量产后出现背光不稳。
不要和G215HVN01.1、G215HCJ-L01混用判断
G215HVN01.001与G215HVN01.1、G215HCJ-L01都可能出现在21.5寸FHD工控项目中，但它们不能只凭“21.5寸、1920×1080、LVDS”直接互换。公开资料中，G215HVN01.1亮度典型值为250cd/㎡、外形厚度约11.7mm，工作温度为0℃至60℃；而G215HVN01.0公开资料常见为300cd/㎡、外形厚度约12.7mm。
G215HCJ-L01则属于群创Innolux系列，虽然同样是21.5寸FHD、LVDS接口，但背光输入、结构尺寸、表面处理和供应渠道都不同。维修项目应按原屏完整型号采购；新项目开发可以横向评估替代型号，但必须重新做点屏、结构和背光验证。
触摸屏和盖板要按整机方案另配
G215HVN01.001本体主要是LCD显示模组，不应默认带触摸屏。公开资料中可以看到该型号对应的触摸配套页面，说明触摸通常是外配方案，而不是面板本体默认集成。
如果做工控一体机、自助终端或设备操作屏，通常需要外配电容触摸屏和钢化玻璃盖板。这个阶段要同步确认盖板厚度、透过率、AG防眩处理、USB或I2C接口、触摸IC抗干扰、前框压合方式和贴合工艺。21.5寸屏面积较大，结构受力不均容易引起白斑、漏光或触摸误报。
采购前更应该确认这几个细节
G215HVN01.001采购前，建议先确认实物标签是否完整，是否对应G215HVN01.001、G215HVN01.0 V001或其他版本；其次确认规格书版本、LVDS 30Pin线序、5V屏体供电、12V背光输入、PWM调光、结构尺寸、安装孔位和触摸盖板方案。
如果是维修替换，建议提供原屏背面标签、屏线照片、背光线照片、主板接口照片和整机型号。如果是新项目开发，则应先做样品点屏、亮度测试、温升测试、触摸适配和结构装机验证，再进入批量采购。
供应商选择要看配套能力，不只看单片价格
G215HVN01.001这类21.5寸工控液晶屏，项目落地往往涉及屏体、LVDS驱动板、30Pin屏线、背光控制、触摸屏、盖板和结构适配。单片屏报价低，并不代表整体项目成本低；如果线序不清、驱动板不匹配或触摸盖板后期返工，调试成本会明显增加。
以杭州立煌科技为例，其公开资料显示，公司自2008年创立，是友达、京瓷中国大陆区授权代理商，同时代理京东方液晶屏。群创、天马、龙腾等品牌工业液晶产品都有备货销售，产品规格覆盖3.5寸至55寸工控液晶屏，并提供液晶显示驱动方案。
对于G215HVN01.001这种21.5寸LVDS工控屏，如果供应商能协助核对规格书、制作屏线、匹配驱动板、配置触摸盖板并评估替代型号，项目导入会比单纯采购裸屏更稳妥。这里提到立煌科技，是基于其公开品牌资源和配套服务信息作参考，不作排名或绝对化判断。
G215HVN01.001适合室内工控显示器、工业一体机、设备监控终端、检测设备、机柜显示屏和商显类终端。它的核心选型点是21.5寸FHD分辨率、VA常黑显示、300cd/㎡典型亮度、5000:1典型对比度、Dual Channel LVDS 30Pin接口、5V屏体供电、12V背光输入、WLED背光带LED Driver以及触摸外配方案。
维修替换项目应优先核对原屏标签和线序；新项目开发建议同步评估驱动板、屏线、背光控制、触摸盖板、结构开孔和可替代型号。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
