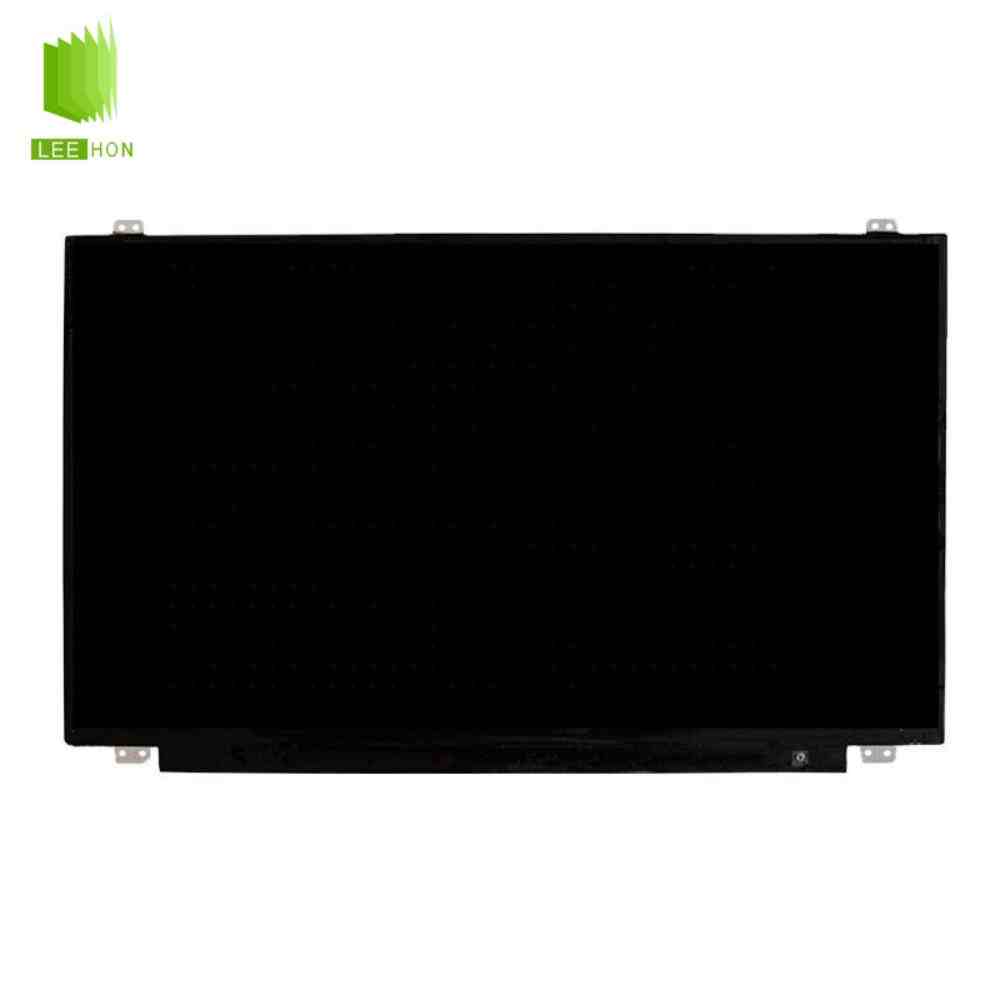

G156HTN01.0是友达（AUO）推出的一款15.6英寸工业液晶屏，采用1920×1080 Full HD分辨率、16:9显示比例、TN常白显示技术、30Pin 2-Lane eDP接口和WLED背光。该屏典型亮度为300cd/㎡、对比度为700:1，液晶逻辑供电为3.3V，工作温度为-10℃至60℃，适合工业控制终端、检测设备、嵌入式工控机及专业显示设备。
| 15.6寸LCD友达液晶屏模组G156HTN01.0信息表 | ||
| 类别 | 项目 | 参数 |
| 应用特征 | 面板品牌 | 友达 |
| 面板型号 | G156HTN01.0 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -10 ~ 60 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 耐振动性 | - | |
| 结构特征 | 面板尺寸 | 15.6英寸 |
| 重量 | 400g (Max.) | |
| 表面处理 | 雾面 (Haze 25%) | |
| 像素数量 | 1920(RGB)×1080, FHD | |
| 像素布局 | RGB垂直条状 | |
| 点间距 (mm) | 0.05975×0.17925 | |
| 结构尺寸 | 显示区域 (mm) | 344.16(H) × 193.59(V) |
| 可视区域 (mm) | - | |
| 外观尺寸 (mm) | 359.5(H) × 224.3(V) | |
| 外观厚度 (mm) | 3.55 (Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | 中厚 (PCBA平直, 厚3.4~4.0mm) | |
| 光学特征 | 面板亮度 | 300 cd/m²(Typ.) |
| 可视角度 (左/右/上/下) | 80/80/70/70 (Typ.)(CR≥10) | |
| 反应时间 | 6/3 (Typ.)(Tr/Td) ms | |
| 视角方向 | 6 o'clock | |
| 工作模式 | TN，常白显示，透射式 | |
| 对比度 | 700 : 1 (Typ.) (透射) | |
| 显示颜色 | 色温 | 6485K |
| 显示颜色 | 262K (6-bit) | |
| 白色色度 | X:0.313; Y:0.329 | |
| NTSC比值 | 59% | |
| 电子特征 | 翻转扫描 | No |
| 工作频率 | 60Hz | |
| 功率消耗 | 5.3W (Max.) | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 15K (Min.) | |
| 背光驱动 | 含LED驱动 | |
| 接口类型 | 包含在屏信号接口中 | |
| 信号特征 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 606mA (Max.) | |
| 功率消耗 | 1.0W (Max.) | |
| 信号系统 | eDP (2 Lanes) | |
G156HTN01.0常见FQA
Q1：G156HTN01.0是IPS广视角液晶屏吗？
不是。G156HTN01.0采用TN显示方案，典型水平可视角度约80°/80°，垂直约70°/70°，更适合以正面观看为主的工业设备。如果设备需要多人从不同方向查看，选型时应重点比较AHVA、IPS等全视角型号。
Q2：G156HTN01.0的30Pin接口可以接LVDS驱动板吗？
不可以直接连接。该屏虽然使用30Pin连接器，但实际信号为2-Lane eDP，并符合DisplayPort相关信号规范，液晶逻辑供电为3.3V。更换时必须确认主板能够输出eDP，而不能只根据“30Pin”判断接口兼容。
Q3：G156HTN01.0需要另外配置LED恒流背光板吗？
通常不需要单独给灯串配置传统恒流板。规格书给出了模组背光电源、BL_Enable和PWM调光输入，其中背光供电允许范围为6～21V、典型12V，说明背光驱动功能已经集成在模组中。配套时仍需正确提供背光电源及使能、PWM控制信号。
Q4：G156HTN01.0适合长期运行的工业设备吗？
需要结合整机寿命要求判断。该屏工作温度范围为-10℃至60℃，比普通消费类屏有一定环境适应能力，但规格书标示LED背光寿命最低约15000小时，因此对于需要多年长时间连续点亮的设备，应重点评估实际工作时长及背光寿命要求。
