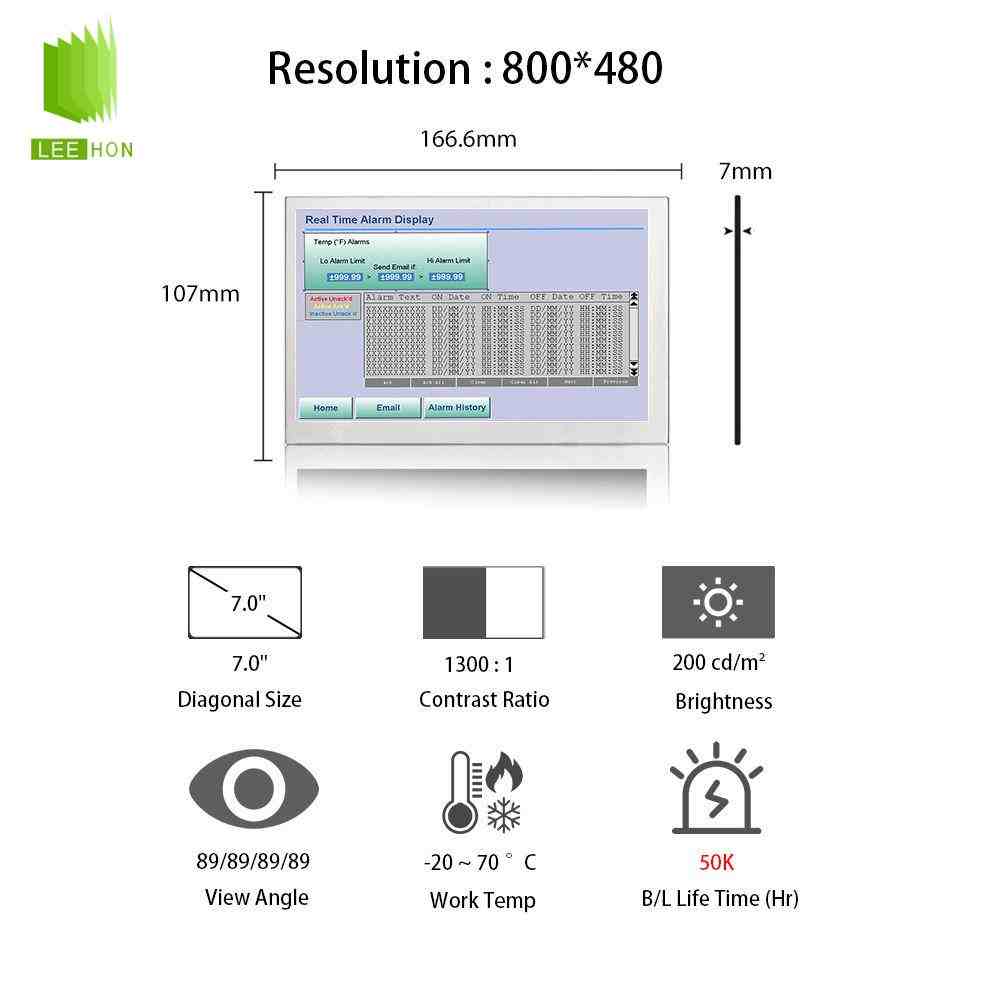

G070VAN01.0是友达AUO的一款7.0英寸工业液晶屏，分辨率为800×480，属于WVGA规格，采用AHVA广视角显示技术，显示模式为Normally Black，接口为LVDS。公开规格书中对应型号写作G070VAN01.0（001），显示区域为152.4mm×91.44mm，外形尺寸为166.6mm×107mm×10mm Max，典型供电为3.3V，支持16.7M色，工作温度和存储温度均为-30℃至80℃。
这款屏的选型重点不是单纯看“7寸、800×480”，而是要核对G070VAN01.0完整后缀、LVDS 30Pin线序、3.3V供电、WLED背光参数、6/8bit模式、结构厚度、触摸外配方案和主板输出能力。它适合工业HMI、仪器仪表、嵌入式控制终端、检测设备、车载或半户外小型显示设备等项目。
| 7寸LCD友达液晶屏模组G070VAN01.0规格详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 品牌 | 友达 |
| 型号名称 | G070VAN01.0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 7寸 | |
| 最大额定值 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| RoHS | - | |
| 像素特征 | 分辨率 | 800×480(RGB), WVGA |
| 像素配置 | RGB水平条状 | |
| 点间距(W×H) | 0.1905×0.0635 mm | |
| 像素间距(W×H) | 0.1905×0.1905 mm [133PPI] | |
| 刷新频率 | 60Hz | |

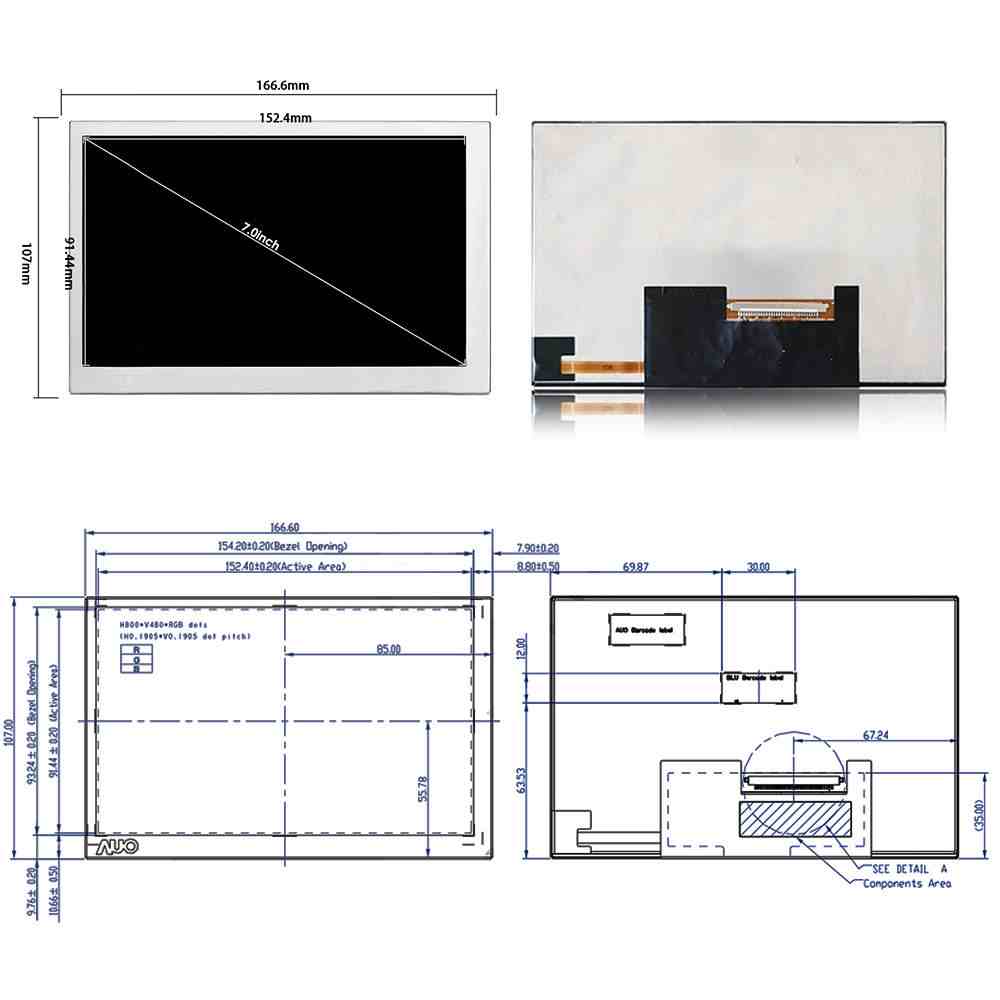

| 结构尺寸 | 显示尺寸 | 152.4(W)×91.44(H) mm |
| 外观尺寸 | 166.6(W)×107(H) mm | |
| 可视尺寸 | 154.2(W)×93.24(H) mm | |
| 外观厚度 | 7.0/10.0 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 15:09 | |
| 外观样式 | - | |
| 其它详情 | 重量 | 175±10%g |
| 表面处理 | 雾面 | |
| 光学详情 | 亮度(cd/m²) | 480 (Typ.) |
| 对比度 | 1300 : 1 (Typ.) (透射) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 11/19 (Max.)(Tr/Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 色彩性能 | 色度 | Wx:0.307; Wy:0.321 |
| 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6904K | |
| 1931色域 | NTSC比值 | 73% |
| sRGB覆盖率 | 98% | |
| Adobe RGB覆盖 | 75% | |
| DCI-P3覆盖率 | 76% | |
| Rec.2020覆盖率 | 55% | |
| 电子详情 | 翻转扫描 | No |
| 功率总耗 | 2.978W (Max.) | |
| 低蓝光护眼 | - | |
| 信号电气 | 输入电流 | 0.14/0.20A (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | - | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 信号接口 | 品牌 | 庆良 |
| 型号 | 093G30-00001A-M4 | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 脚定义 | - | |
| 灯管特征 | 光源类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源 | |
| 数量 | 7S2P | |
| 光源形状 | 阵列 | |
| 灯管电气 | 寿命 | 50K (Min.) 小时 |
| 输入电流 | 92mA (Typ.) | |
| 输入电压 | 22.4/25.2V (Typ./Max.) | |
| 背光驱动 | 功耗 | 2.06W (Typ.) |
| 接口位置 | - | |
| 接口类型 | 包含在屏信号接口中 | |
常见问题
Q1：G070VAN01.0主要是什么定位？
A：G070VAN01.0偏向7寸工业级广视角显示应用。规格书说明，该屏为a-Si透射式TFT-LCD，采用AHVA技术，由TFT-LCD、驱动、FPCA和背光单元组成。
相比普通TN窄视角7寸屏，它更适合设备现场多人、多角度查看的场景，例如工控HMI、仪器仪表、小型工业电脑、嵌入式控制模块和设备状态显示终端。
Q2：G070VAN01.0适合用在哪些设备上？
A：它适合工业HMI、PLC控制面板、数据采集终端、检测仪器、医疗辅助设备、车载显示器、智能交通终端、安防控制屏、充电设备、小型自助终端和嵌入式工控设备。
这类设备通常不一定需要高清大屏，但要求屏幕尺寸适中、接口稳定、显示角度好、温度适应范围宽。G070VAN01.0具备7寸、800×480、LVDS接口、AHVA广视角和-30℃至80℃温度范围，因此更适合工业现场类项目。
Q3：G070VAN01.0的显示效果有什么特点？
A：公开规格书显示，G070VAN01.0典型亮度为480cd/㎡，典型对比度为1300:1，典型可视角为89/89/89/89，色域为70% NTSC，响应时间为20ms级别。
从实际应用看，它的优势在于广视角、对比度较高、画面一致性好，适合工业设备菜单、参数界面、状态图标、报警提示和简单图形界面。但480cd/㎡并不等同于强户外高亮屏，如果设备长期暴露在阳光直射环境，还要结合盖板透过率、防眩处理、减反处理和安装角度进行样品测试。
Q4：G070VAN01.0不太适合哪些场景？
A：如果项目需要1000cd/㎡以上强户外高亮、1024×600或1280×800高分辨率、多点电容触摸一体化，或者主板只支持RGB、MIPI、eDP接口，就不建议直接选G070VAN01.0。
该屏是7寸800×480、LVDS接口产品。规格书中明确其电气接口为LVDS，连接器为30Pin，并支持6/8bit选择。 如果主板接口不匹配，需要重新配驱动板或转换方案。
Q5：G070VAN01.0和普通7寸屏可以直接通用吗？
A：不能直接通用。7寸液晶屏常见接口包括RGB/TTL、LVDS、MIPI、eDP等，分辨率也可能是800×480、1024×600或1280×800。G070VAN01.0采用LVDS接口，30Pin连接，典型供电为3.3V，外形尺寸为166.6mm×107mm×10mm Max。
维修替换时，不能只看“7寸”和“800×480”，还要核对原屏完整型号、接口线序、背光输入、FPC或连接器方向、安装结构和前壳开窗尺寸。
Q6：替换G070VAN01.0时容易出错的地方是什么？
A：比较容易出错的是LVDS线序、6/8bit模式、背光驱动和结构厚度。该型号连接器中包含LED+、LED-、VDD、GND、LVDS差分信号以及SEL 6/8脚位，其中SEL 6/8用于选择6bit或8bit输入模式。
如果只按“7寸LVDS屏”采购，没有确认30Pin定义、3.3V供电、LVDS映射方式和背光电压电流，可能出现点不亮、花屏、偏色、亮度异常或画面显示不完整等问题。
Q7：G070VAN01.0配驱动板要注意什么？
A：驱动板需要支持800×480分辨率、LVDS 1通道、6/8bit模式和对应30Pin线序。规格书显示，该屏典型时钟频率为37MHz，帧率为60Hz，并采用DE Mode时序。

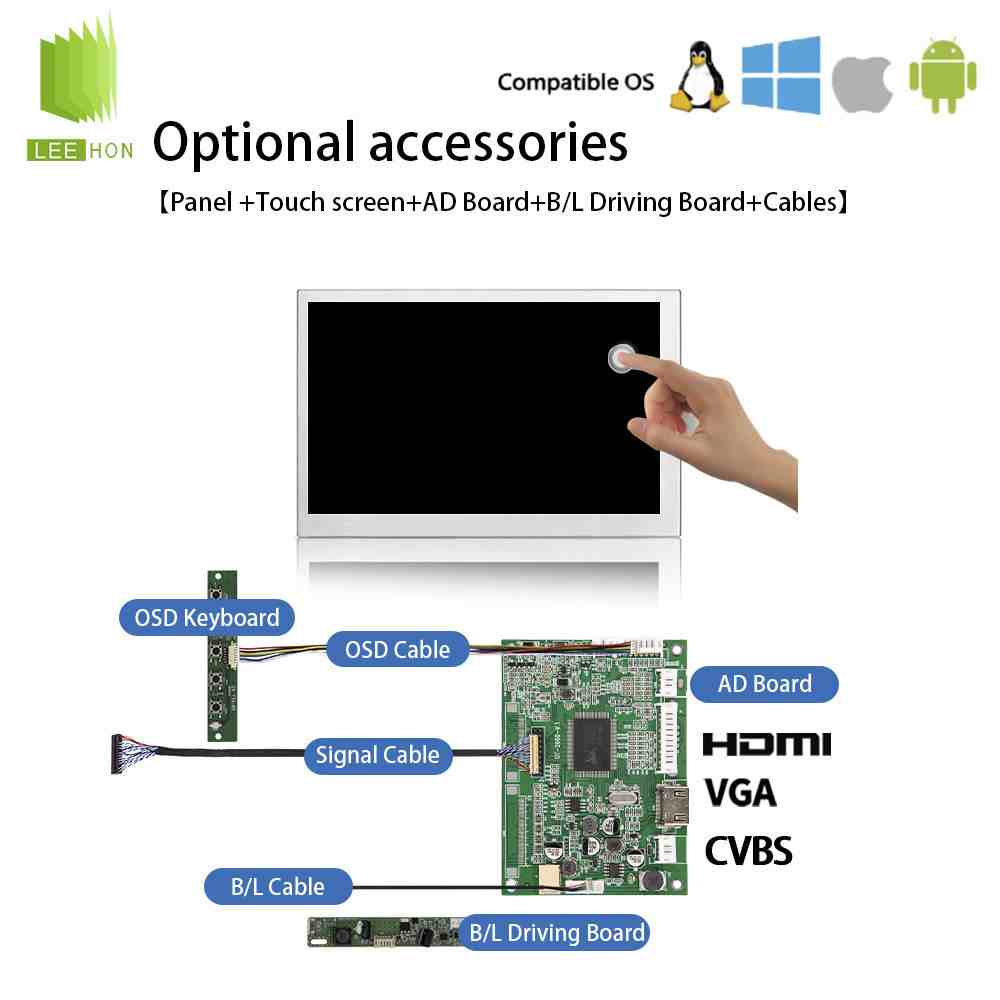

如果主板只有HDMI、VGA、USB、MIPI或eDP输出，需要通过合适的驱动板转换为该屏所需的LVDS信号。调试时要重点检查画面方向、颜色顺序、亮度控制、开关机时序、休眠唤醒和长时间点亮稳定性。
Q8：G070VAN01.0背光部分有什么注意点？
A：G070VAN01.0采用WLED背光。规格书显示，LED供电电流典型值为92mA，LED供电电压典型值为22.4V、最大25.2V，LED功耗约2.06W，背光寿命标注为50000至70000小时等级；资料同时说明背光为14颗LED、2串、每串7颗结构。
这说明项目中不能随意提高背光电流来追求亮度。背光驱动要匹配电压、电流和散热条件，否则可能造成背光不亮、亮度不稳、发热偏高或寿命下降。
Q9：G070VAN01.0本身带触摸屏吗？
A：G070VAN01.0本体主要是LCD显示模组，不应默认带触摸。公开供应资料中也标注该型号为无触摸屏，同时可根据项目另配电容触摸屏或电阻触摸屏。
如果整机需要触摸操作，电容触摸适合玻璃盖板、多点触控和外观一体化设备；电阻触摸适合戴手套操作、触控笔输入和成本敏感型工业设备。触摸方案要同步确认显示区、可视区、FPC出线方向、USB/I2C接口、盖板厚度和前壳压合方式。
Q10：G070VAN01.0适合长期项目使用吗？
A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新项目开发，建议同步准备备选型号。公开资料中有页面将G070VAN01.0标注为量产中，并列出7寸、800×480、LVDS、AHVA、WLED等信息。
不过，工业项目周期通常较长，仍要向供应商确认当前批次、库存、交期、价格周期和后续供应计划。特别是G070VAN01.0公开资料中存在400cd/㎡与480cd/㎡、-20℃至70℃与-30℃至80℃等不同口径，项目定型时应以对应版本规格书、实物标签和样品测试为准。
Q11：采购G070VAN01.0前应该确认什么？
A：建议重点确认实物标签是否为G070VAN01.0，是否对应G070VAN01.0（001）或其他版本，是否能提供对应规格书，是否原装现货，批次是否一致，LVDS 30Pin线序是否匹配，3.3V供电是否一致，背光驱动是否配套，是否支持样品点屏测试，是否能提供驱动板、屏线、触摸屏和盖板方案。
如果是维修替换，建议提供原屏正反面照片、连接器照片、屏线照片、主板接口照片和整机型号；如果是新项目开发，还要补充亮度要求、触摸需求、工作温度、安装空间、主板输出接口、整机供电条件和预计用量。
Q12：G070VAN01.0供应商怎么选更有参考价值？
A：建议选择能提供“屏体、LVDS驱动板、30Pin屏线、背光驱动、触摸屏、盖板、结构适配、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，其公开资料显示，公司自2008年创立，是AUO友达液晶屏和京瓷液晶屏在中国大陆区的授权代理商，同时代理京东方液晶屏，销售群创、天马、龙腾等品牌液晶产品，产品规格覆盖3.5寸至55寸工业用液晶显示屏，并提供工业液晶显示驱动方案。
结合G070VAN01.0的实际选型，该型号涉及7寸800×480分辨率、LVDS 30Pin接口、3.3V供电、AHVA广视角、WLED背光、触摸外配和版本差异确认等细节。供应商如果能协助核对规格书、匹配驱动板、制作屏线并评估触摸盖板方案，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。
Q13：为什么G070VAN01.0采购不能只看价格？
A：因为这类7寸工业液晶屏装入整机后，涉及的不只是屏体本身，还包括主板LVDS输出、30Pin线序、背光驱动、触摸外配、结构开窗、供电时序、抗干扰和后续维护。
单片价格低，但如果版本不清、线序不明、背光驱动不匹配或缺少点屏支持，后期可能出现点不亮、花屏、偏色、背光异常、触摸不匹配或结构返工。对于G070VAN01.0这类7寸LVDS工业屏，前期把规格书、样品测试、驱动板、屏线、背光和触摸方案确认清楚，再比较价格，会更适合工程项目采购。
友达G070VAN01系列液晶屏
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| G070VAN01.0 | 友达 | 7.0" | 液晶模组 | 800×480 | 480 | 1300:1 | WLED | LVDS |
| G070VAN01.1 | 友达 | 7.0" | 液晶模组 | 800×480 | 200 | 1300:1 | WLED | LVDS |
| G070VAN01.2 | 友达 | 7.0" | 液晶模组 | 800×480 | 1300:1 | WLED | ||
| G070VAN01.3 | 友达 | 7.0" | 液晶模组 | 800×480 | 520 | 1300:1 | WLED | LVDS |
G070VAN01.0适合工业HMI、仪器仪表、嵌入式控制终端、检测设备、车载显示、小型工控面板和半户外设备等7寸WVGA显示项目。它的选型重点不是单纯“7寸”，而是800×480分辨率、AHVA广视角、LVDS 30Pin接口、3.3V供电、WLED背光、6/8bit模式、触摸外配、结构尺寸和版本一致性。维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏、背光驱动和可替代型号。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
