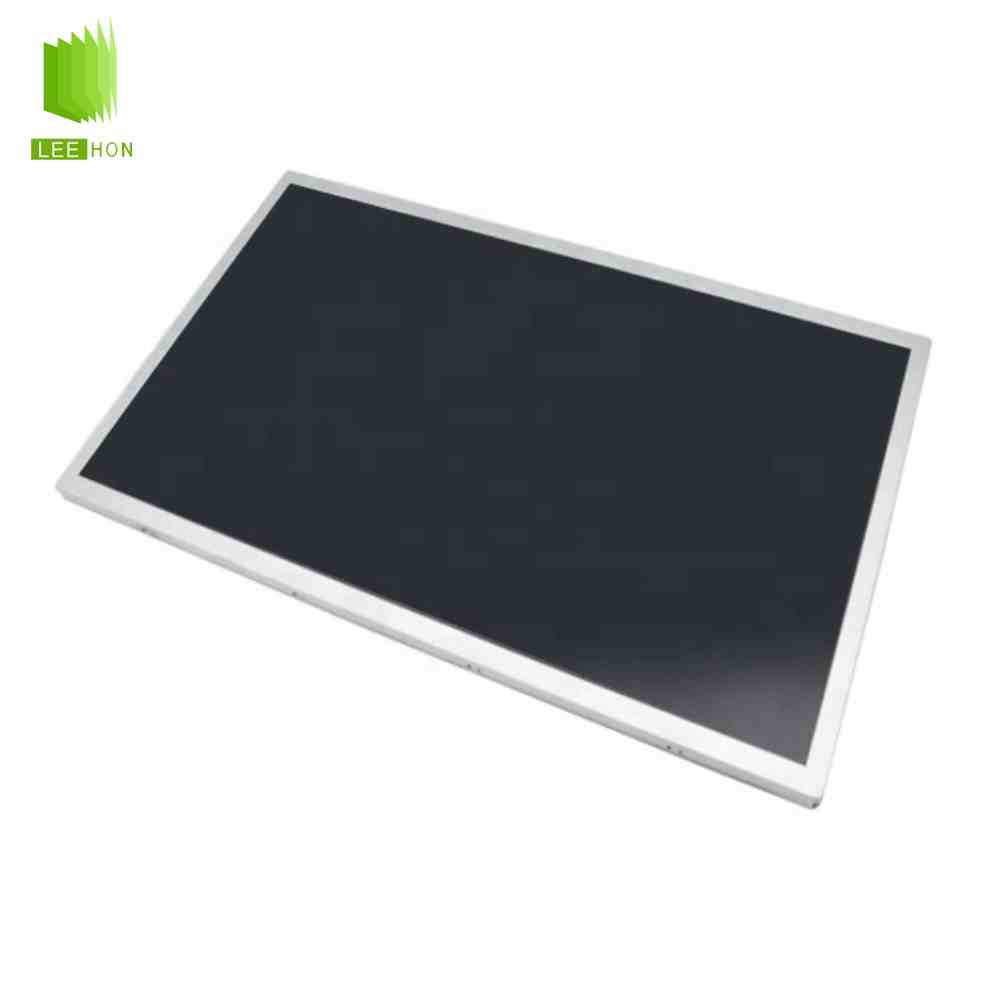

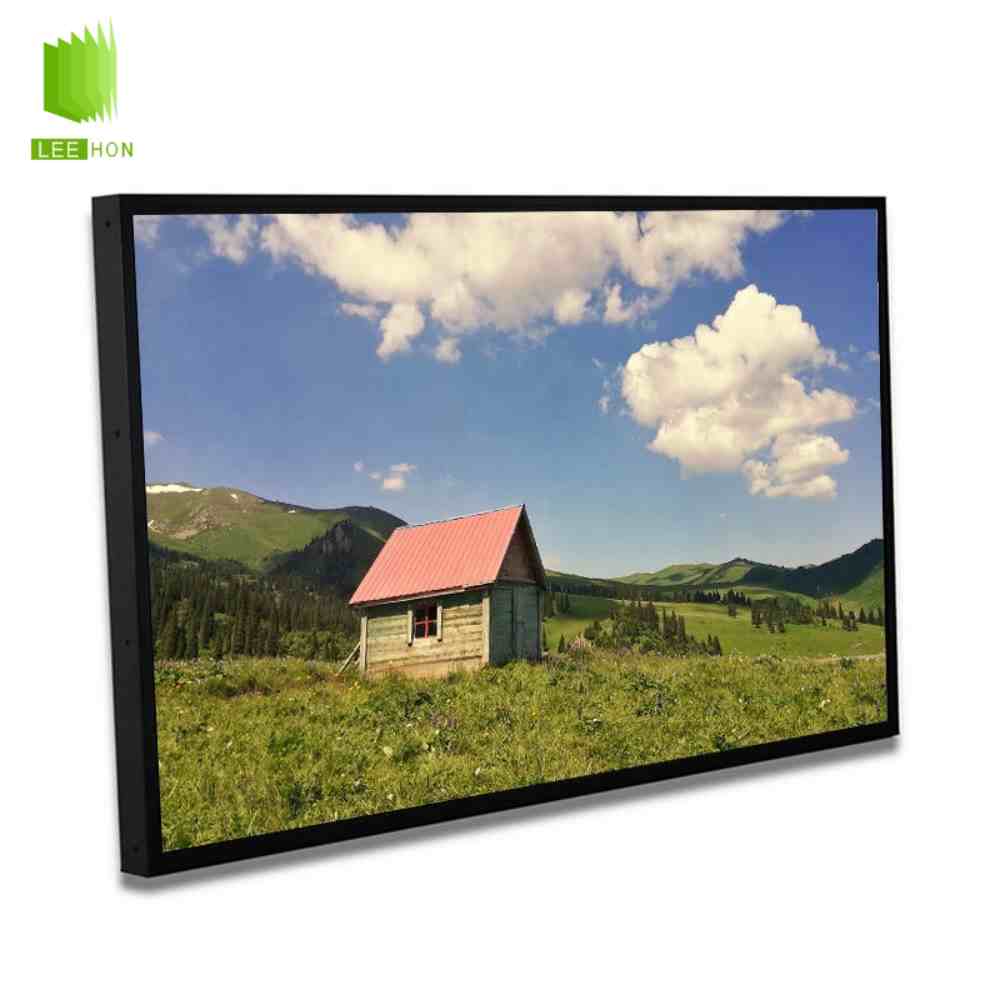

P320HVN07.1是友达推出的一款31.5英寸超高亮工业液晶屏，采用1920×1080分辨率、双通道LVDS接口和WLED背光。该屏典型亮度为2500cd/㎡、对比度为4000:1，支持横屏、竖屏及全天连续运行，主要适用于户外信息终端、交通显示、充电设备和强光环境显示系统。
| 32寸LCD友达液晶屏模组P320HVN07.1信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 品牌 | 友达 |
| 型号名称 | P320HVN07.1 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 32.0寸 | |
| 工作温度 | -20 ~ 60 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 抗振能力 | 1.04G (10.2 m/s²) | |
| 备注信息 | WTLC(-40℃-110℃) | |
| 结构详情 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.12125×0.36375 mm | |
| 像素间距(W×H) | 0.36375×0.36375 mm [69PPI] | |
| 显示尺寸 | 698.4(W)×392.85(H) mm | |
| 外观尺寸 | 721.2(W)×415.65(H) mm | |
| 可视尺寸 | 701.4(W)×395.85(H) mm | |
| 外观厚度 | 33.8/58.5 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景 / 肖像模式 | |
| 宽高比(W:H) | 16:09 | |
| 安装方式 | Rear mounting holes | |
| 重量 | 5.20Kgs (Typ.) | |
| 表面处理 | 雾面 (Haze 28%)，Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 2500 (Typ.) |
| 对比度 | 5000 : 1 (Typ.) (透射) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 8 (Typ.)(G to G) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AMVA3，常黑显示，透射式 | |
| 色度 | Wx:0.313; Wy:0.329 | |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 白场变动 | 1.33 (Max.)(9 points) | |
| NTSC比值 | 54% | |
| sRGB覆盖率 | 76% | |
| Adobe RGB覆盖 | 56% | |
| DCI-P3覆盖率 | 56% | |
| Rec.2020覆盖率 | 40% | |
| 阳光下可视性 | 是 | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 信号详情 | 输入电流 | 800/960mA (Typ./Max.) |
| 输入电压 | 12.0V (Typ.) | |
| 功耗 | 9.6/11.52W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 航空电子 | |
| 接口型号 | FI-RTE51SZ-HF | |
| 接口数量 | 1 pcs | |
| 接口脚间距 | 0.5 mm | |
| 接口脚数 | 51 pins | |
| 发光详情 | 光源类型 | WLED |
| 位置 | 直下式光源 | |
| 寿命 | 50K (Min.) 小时 | |
| 接口类型 | 端子 | |
| 接口品牌 | 瀚荃 | |
| 接口型号 | CI0114M1HRL-NH | |
| 接口数量 | 1 pcs | |
| 接口脚间距 | 2.0 mm | |
| 接口脚数 | 14 pins | |
| 背光驱动 | 含LED驱动 | |
| 输入电流 | 3.8/4.18A (Typ./Max.) | |
| 输入电压 | 24.0±1.2V | |
| 功耗 | 91.2/100.3W (Typ./Max.) | |
| PWM输入频率 | Min. 120Hz ~ ~ Max. 960Hz | |
P320HVN07.1常见问题
Q1：P320HVN07.1为什么适合户外强光环境？
该屏典型亮度达到2500cd/㎡，并采用防眩光表面和广视角设计，在明亮环境下具有较好的画面可读性。户外装机时仍需配置防水结构、遮阳玻璃和散热系统，避免阳光辐射造成屏体温度过高。
Q2：P320HVN07.1需要配置什么驱动板？
驱动板需要支持1920×1080分辨率、51Pin双通道LVDS信号和12V液晶供电，同时还要确认NS或JEIDA数据格式。普通单通道LVDS驱动板不能直接连接。
Q3：P320HVN07.1的背光供电为什么要重点确认？
该屏内部集成高亮LED背光驱动，背光端需要24V供电，典型功耗约91.2W，并需连接背光使能和PWM调光信号。由于高亮背光功耗和发热量较大，整机电源容量与散热设计需要预留足够余量。
Q4：P320HVN07.1可以全天连续显示固定画面吗？
该型号支持每天24小时运行，但不建议长期显示完全固定的文字、图标或菜单，否则可能产生残影。建议定期切换背景、加入动态画面或启用屏幕保护，同时保持设备内部通风散热。
