AT043TN24 V.7是群创/奇美Innolux常见的一款4.3英寸车载显示液晶屏LCD，分辨率为480×272，显示比例为16:9，适合车载后视显示、倒车影像、车载小屏、手持终端、检测仪器、工业仪表、便携设备和小尺寸嵌入式显示终端。
这款屏的重点在于4.3寸小尺寸结构、480×272分辨率、RGB 40Pin接口、WLED背光、车载和便携设备常用比例。需要注意的是，AT043TN24 V.7不是LVDS屏，也不是eDP屏，替换时要重点确认RGB接口线序、FPC方向、背光驱动、触摸屏结构和原设备安装空间。
| 4.3寸LCD群创液晶屏模组AT043TN24 V.7信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 制造商 | 群创 |
| 型号 | AT043TN24 V.7 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 4.3" | |
| 存储温度 | -30 ~ 80 °C | |
| 工作温度 | -20 ~ 70 °C | |
| 结构详情 | 解析度 | 480(RGB)×272, WQVGA |
| 像素间距 | 0.198×0.198 (H×V) [128PPI] | |
| 显示区域 | 95.04(H) × 53.856(V) mm | |

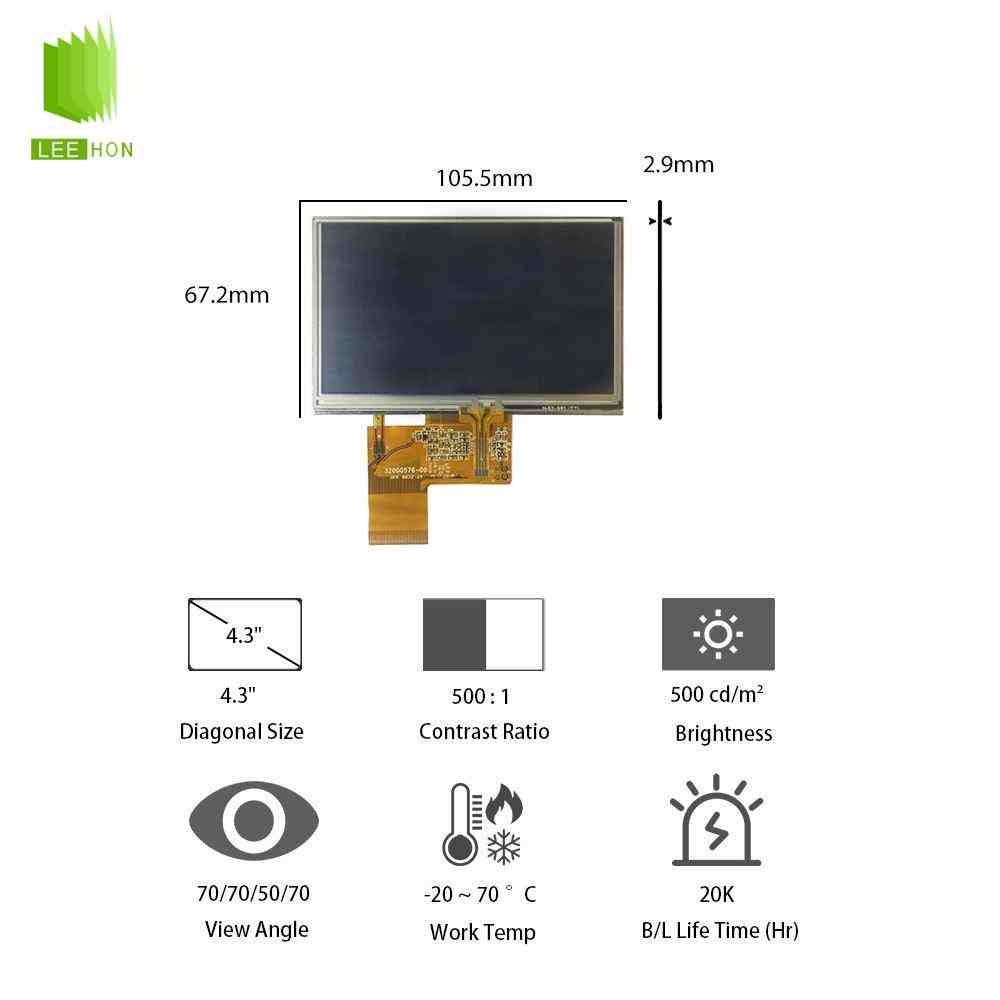

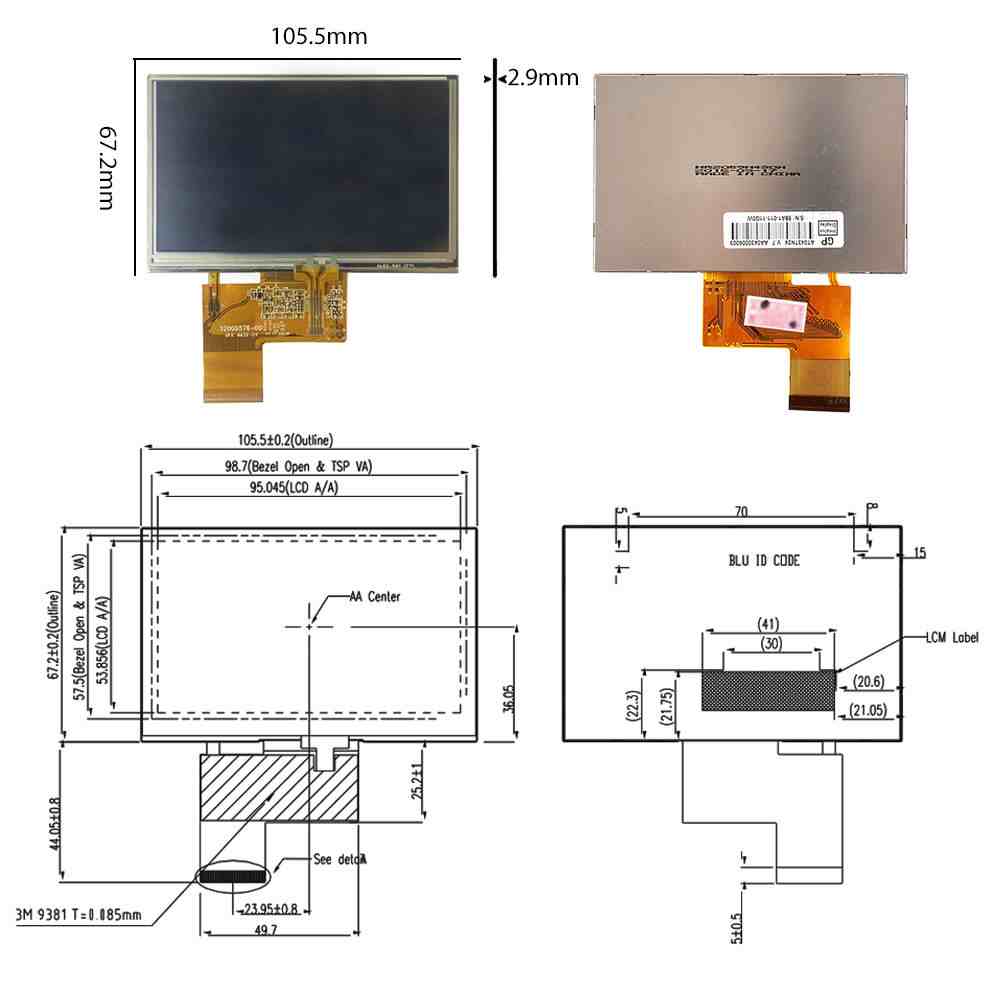

| 外观尺寸 | 105.5(H) × 67.2(V) × 2.9±0.1 mm | |
| 宽高比 | 16:9 (H:V) | |
| 触摸技术 | 4线电阻触摸屏 | |
| 重量 | 59.0g (Typ.) | |
| 光学详情 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 70/70/50/70 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 6638K | |
| 电子详情 | 翻转扫描 | No |
| 功率总耗 | 614mW (Typ.) | |
| 时序控制 | Embedded T-CON | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 信号类型 | Parallel RGB (1 ch, 8-bit) | |
| 接口类型 | FPC | |
| 接口脚数 | 40 pins | |
| 光源详情 | 光源类型 | WLED |
| 光源寿命 | 20K (Min.) 小时 | |
| 电压供应 | 25.2/27.9/31.5V (Min./Typ./Max.) | |
| 电流供应 | 18/20/22mA (Min./Typ./Max.) | |
| 功率消耗 | 558mW (Typ.) | |
AT043TN24 V.7车载显示液晶屏LCD关键QA问答
Q1：AT043TN24 V.7适合哪些设备使用？
AT043TN24 V.7适合车载后视显示器、倒车影像屏、车载小型中控屏、行车设备显示屏、手持检测仪、便携式工业终端、仪器仪表和小型嵌入式控制设备。它的4.3寸尺寸适合空间有限、界面信息量不大的设备显示。
Q2：AT043TN24 V.7的核心参数有哪些？
AT043TN24 V.7#群创液晶屏#常见参数包括4.3英寸、480×272分辨率、16:9显示比例、TN常白显示模式、RGB接口、40Pin FPC连接、WLED背光、典型亮度约400cd/㎡、典型对比度约500:1，工作温度常见为-20℃至70℃。不同渠道对亮度和触摸配置可能有不同标注，实际应以屏体标签和规格书为准。
Q3：AT043TN24 V.7是什么接口？能替换LVDS屏吗？
AT043TN24 V.7通常采用RGB 40Pin接口，不是LVDS屏，也不是eDP屏或MIPI屏。它不能直接替换LVDS接口液晶屏。即使同样是4.3寸480×272屏，只要接口类型、FPC线序、供电方式或背光控制不同，就可能出现黑屏、花屏、偏色、有图无背光等问题。
Q4：AT043TN24 V.7是否默认带触摸屏？
AT043TN24 V.7在市场上常见有带4线电阻触摸的版本，但不能默认所有供货状态都带触摸。采购时要确认是裸屏、带电阻触摸屏、带触摸FPC，还是已经配好驱动板和触摸控制板。车载设备维修时，还要确认原触摸屏是否独立安装，避免更换后出现触摸偏移或结构不匹配。
Q5：AT043TN24 V.7替换时最容易忽略什么？
AT043TN24 V.7替换时最容易忽略的是FPC方向、RGB 40Pin线序和背光驱动。很多4.3寸车载LCD外观看起来相近，但可能存在接口针脚不同、背光电压电流不同、触摸FPC位置不同、厚度不同、安装胶框不同等问题。
维修项目建议提供原屏标签、FPC照片、背光线照片、触摸线照片、主板接口照片、驱动板和整机型号后再确认替代方案，不能只按“4.3寸车载屏”直接采购。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
