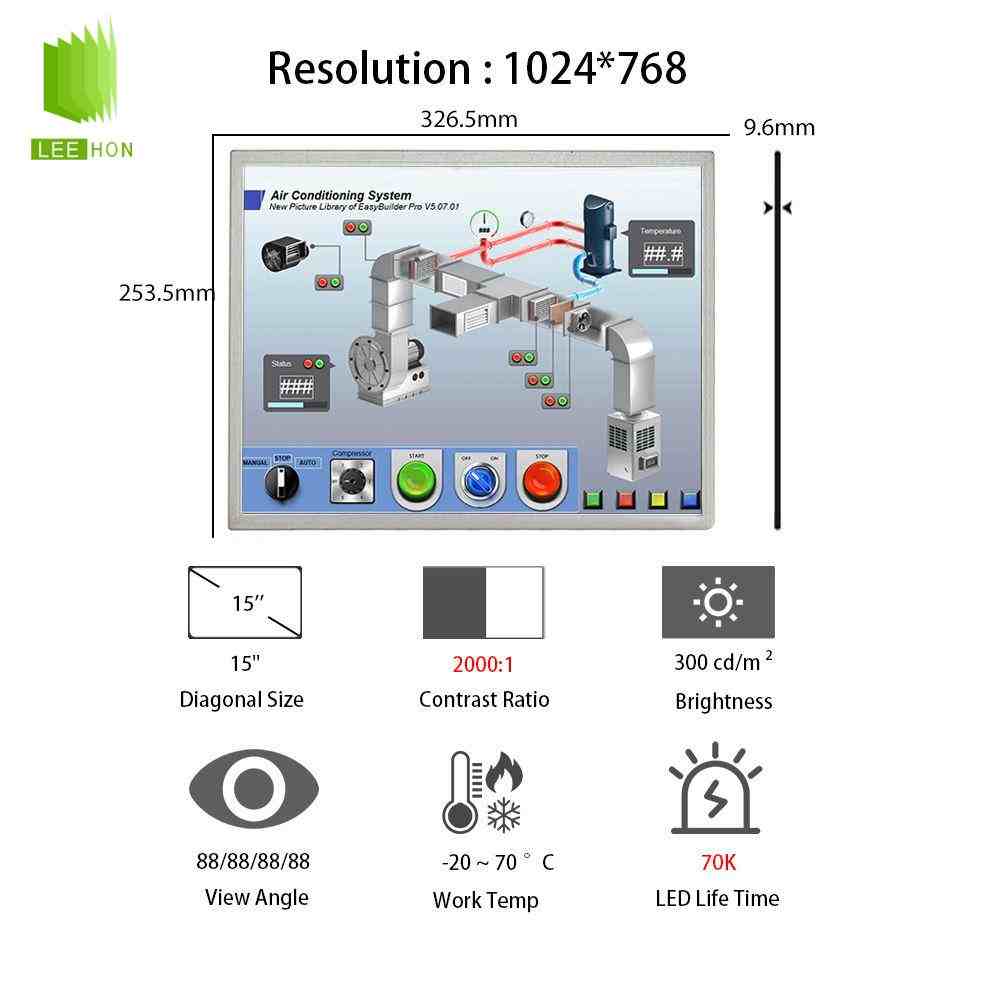

G150XNE-L03是群创Innolux的一款15.0英寸工业液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3，常用于工业HMI、机柜显示器、工控一体机、检测设备、医疗辅助终端、自动化控制面板和传统工控设备替换项目。公开规格资料显示，该型号为15.0英寸TFT-LCD模组，带LED背光单元，采用20Pin LVDS接口，支持1024×768 XGA显示。
这款屏的主要特点是15寸4:3传统工控比例、XGA分辨率、LVDS接口、宽视角、较高对比度和WLED背光带驱动设计。需要注意的是，公开渠道对G150XNE-L03亮度存在不同标注，例如有资料标注300cd/㎡，也有渠道标注250cd/㎡或200cd/㎡，因此实际选型时不能只看网页参数，要以原厂规格书、实物标签和供应商书面确认为准。
| 15寸LCD群创液晶屏模组G150XNE-L03规格参数信息表 | ||
| 参数分类 | 参数项 | 参数值 |
| 应用特征-基本信息 | 品牌 | 群创 |
| 型号名称 | G150XNE-L03 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 应用特征-最大额定 | RoHS | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 70 °C | |
| 抗振能力 | - | |
| 应用特征-适用于 | - | 工业设备显示 |
| 结构特征-结构概况 | 屏幕尺寸 | 15.0寸 |
| 重量 | 0.96/1.00Kgs (Typ./Max.) | |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 结构特征-像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.099×0.297 mm | |
| 像素间距(W×H) | 0.297×0.297 mm [85PPI] | |

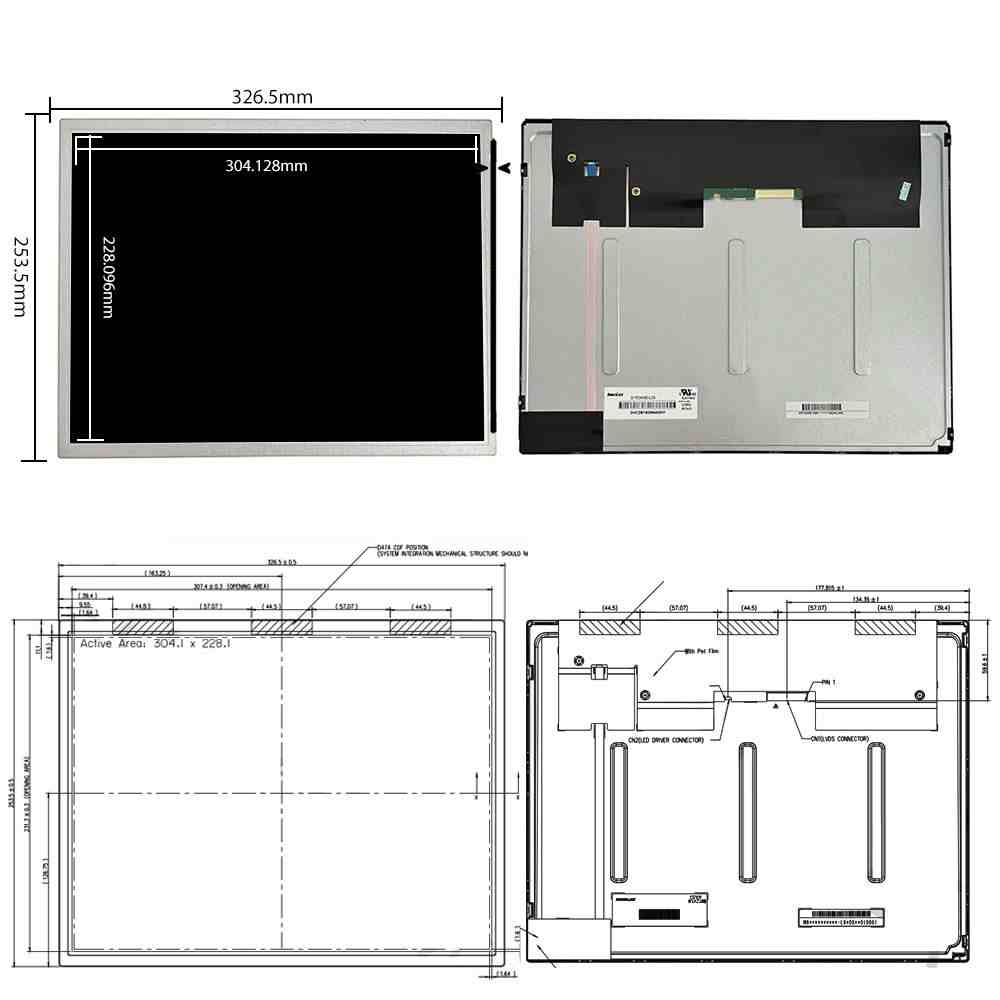

| 结构特征-结构尺寸 | 显示尺寸(W×H) | 304.128×228.096 mm |
| 可视尺寸(W×H) | 307.4×231.3 mm | |
| 外观尺寸(W×H) | 326.5×253.5 mm | |
| 外观厚度 | 9.1±0.5 mm | |
| 结构特征-外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 4:3 (W:H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 结构特征-安装方式 | 安装方式 | Side mounting holes (4-M3) on left, right bezel |
| 光学特征 | 亮度(cd/m²) | 300 (Typ.) |
| 光学模式 | NPVA，常黑显示，透射式 | |
| 对比度 | 2000:1 (Typ.) (透射) | |
| 可视角度(左/右/上/下) | 88/88/88/88 (Typ.)(CR≥10) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 16/7 (Typ.)(Tr/Td) ms | |
| 色温 | 6485K | |
| 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 白场色度 | Wx:0.313; Wy:0.329 | |
| 光学特征-1931色域 | NTSC比值 | 72% |
| sRGB覆盖率 | 92% | |
| Adobe RGB覆盖率 | 71% | |
| DCI-P3覆盖率 | 74% | |
| Rec.2020覆盖率 | 54% | |
| 光学特征 | 低蓝光护眼 | - |
| 光学特征-白场变动 | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 电子特征 | 功率总耗 | 6.62W (Typ.) |
| 刷新频率 | 60Hz | |
| 翻转扫描 | 翻转 (180°) | |
| 信号特征-信号电气 | 电流输入 | 550/660mA (Typ./Max.) |
| 电压输入 | 3.3V (Typ.) | |
| 功耗 | - | |
| 信号特征-接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 信号特征-信号接口 | 品牌 | 信盛精工 |
| 型号 | MSB240420HDA | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 脚定义 | LVDS-20P1C8B-060D | |
| 背光特征-背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | - | |
| 数量 | - | |
| 寿命(小时) | 50K (Min.) | |
| 是否可换 | - | |
| 背光特征-接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| WLED驱动 | 含LED驱动 | |
| 背光特征-接口详情 | 品牌 | 瀚荃 |
| 型号 | CI4205M2HRP-NH | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 脚定义 | - | |
| 背光特征-驱动电气 | 电流输入 | 0.4±0.1A |
| 电压输入 | 12.0±1.2V | |
| 功耗 | 4.8/5.4W (Typ./Max.) | |
| 背光特征-亮度调节 | 调光模式 | - |
| 调光区块 | - | |
| PWM占空比 | 5~100% | |
| PWM输入频率 | Min. 190Hz ~ Typ. 200Hz ~ Max. 20KHz | |
G150XNE-L03工业液晶屏关键QA问答
Q1：G150XNE-L03是什么品牌的工业液晶屏？
G150XNE-L03是#群创液晶屏#Innolux的15.0英寸工业液晶屏，不是友达AUO型号。早期市场上也可能看到奇美、群创、Innolux等不同叫法，实际采购时建议按完整型号G150XNE-L03和实物标签确认，避免和友达G150XTN、G150XAN系列混淆。
Q2：G150XNE-L03适合哪些设备使用？
G150XNE-L03适合工业HMI、PLC控制面板、机柜显示器、检测设备、工控一体机、自动化设备、医疗辅助设备、仪器仪表和传统4:3工控系统。它的15寸1024×768规格对老款工业软件界面比较友好，可以减少UI改版和结构调整成本。
Q3：G150XNE-L03的核心参数有哪些？
G150XNE-L03常见核心参数包括：15.0英寸、1024×768分辨率、4:3显示比例、LVDS 20Pin接口、3.3V典型输入电压、WLED背光、带LED Driver、可显示262K/16.7M色。公开资料还显示其可视角可达88/88/88/88，对比度常见标注为2500:1。
Q4：G150XNE-L03是宽视角屏吗？
G150XNE-L03属于宽视角类15寸工业液晶屏，公开资料中可视角标注为88/88/88/88，显示模式为Normally Black。相比普通TN类15寸屏，它更适合多人查看、设备斜装、机柜门板安装和工业现场侧视操作。
Q5：G150XNE-L03亮度是多少？适合户外吗？
G150XNE-L03公开渠道中亮度标注并不完全一致，常见资料有300cd/㎡，也有渠道标注250cd/㎡或200cd/㎡。从应用角度看，它更适合室内工业现场、控制柜、设备机台和普通工控终端，不建议直接作为阳光直射户外高亮屏使用。强光环境下应评估高亮型号、AG防眩、AR减反、全贴合或遮光结构。
Q6：G150XNE-L03是什么接口？
G150XNE-L03采用LVDS接口，公开规格资料显示为20Pin LVDS接口。它不是eDP屏，也不是MIPI屏。维修替换时要重点核对LVDS线序、屏线方向、供电脚、地线脚、主板输出格式和接口位置，不能只凭“15寸1024×768”判断可以直接替换。
Q7：G150XNE-L03供电和背光要注意什么？
G150XNE-L03屏体输入电压常见为3.3V，背光为WLED，并带LED Driver。点屏时要把屏体逻辑供电、背光供电、背光使能和PWM调光分开确认。若背光控制脚没有匹配，可能出现有画面无背光、亮度不可调、背光闪烁或休眠唤醒异常。
Q8：G150XNE-L03默认带触摸屏吗？

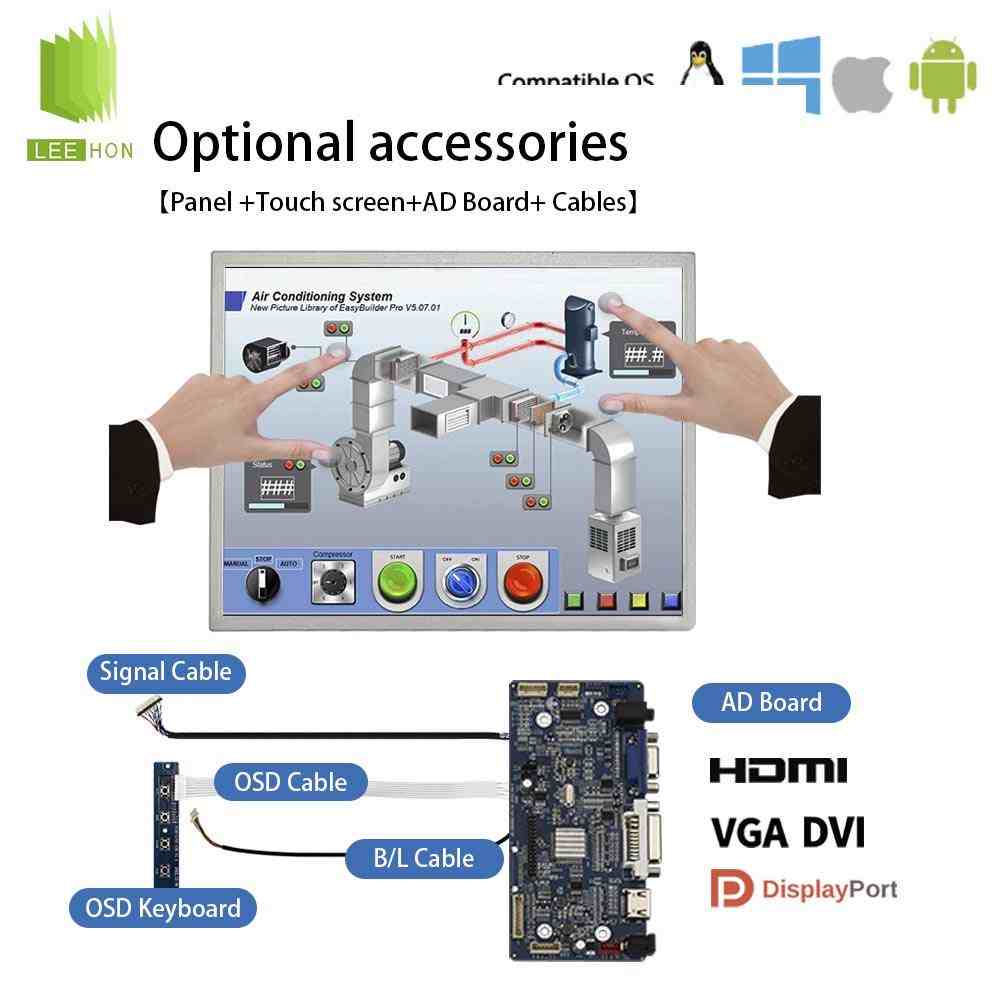

G150XNE-L03本体通常是LCD液晶模组，不默认带触摸屏。公开资料也将其描述为without touch screen。如果设备需要触摸操作，需要另外匹配电阻触摸屏、电容触摸屏、盖板玻璃或整体贴合方案。
Q9：G150XNE-L03采购前要确认哪些信息？
采购G150XNE-L03前，建议确认原屏完整型号、背面标签、LVDS 20Pin线序、屏体3.3V供电、背光接口、屏线方向、安装结构、是否带触摸、整机型号和实际使用环境。如果是维修替换，还要确认原屏是否为群创G150XNE-L03，而不是友达G150XTN、G150XAN或其他15寸XGA屏。若需要驱动板、屏线、触摸盖板或替代型号评估，可以让杭州立煌科技这类具备工业液晶屏配套经验的供应商协助核对，降低买错屏和点屏失败风险。
群创G150XNE系列液晶屏型号
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| G150XNE-E01 | 群创 | 15.0" | 液晶模组 | 1024×768 | 400 | 2500:1 | WLED | eDP |
| G150XNE-L01 | 群创 | 15.0" | 液晶模组 | 1024×768 | 500 | 2500:1 | WLED | LVDS |
| G150XNE-L02 | 群创 | 15.0" | 液晶模组 | 1024×768 | 350 | 2500:1 | WLED | LVDS |
| G150XNE-L03 | 群创 | 15.0" | 液晶模组 | 1024×768 | 300 | 2000:1 | WLED | LVDS |
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
