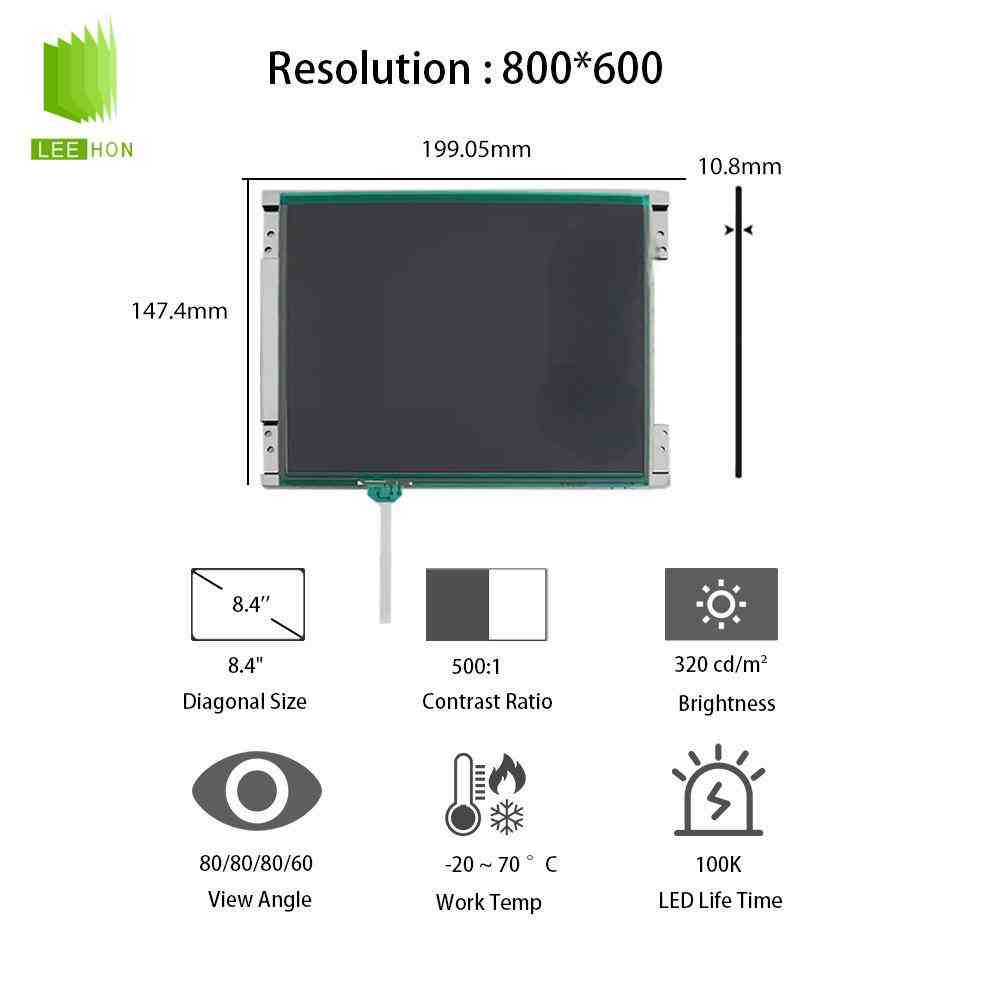

TCG084SVLPAAFA-AA20是#京瓷液晶屏#推出的一款8.4英寸工业液晶屏，分辨率为800×600，采用LVDS接口、LED背光，并集成四线电阻式触摸屏。该屏典型亮度为320cd/㎡，工作温度范围为-20℃至70℃，适合工业控制、人机界面、检测仪器及医疗设备等应用。
| 8.4寸LCD京瓷液晶屏模组TCG084SVLPAAFA-AA20信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 品牌 | 京瓷 |
| 型号名称 | TCG084SVLPAAFA-AA20 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 8.4寸 | |
| 工作温度 | -20 ~ 70 °C | |
| 结构详情 | 分辨率 | 800(RGB)×600, SVGA |
| 像素配置 | RGB垂直条状 | |

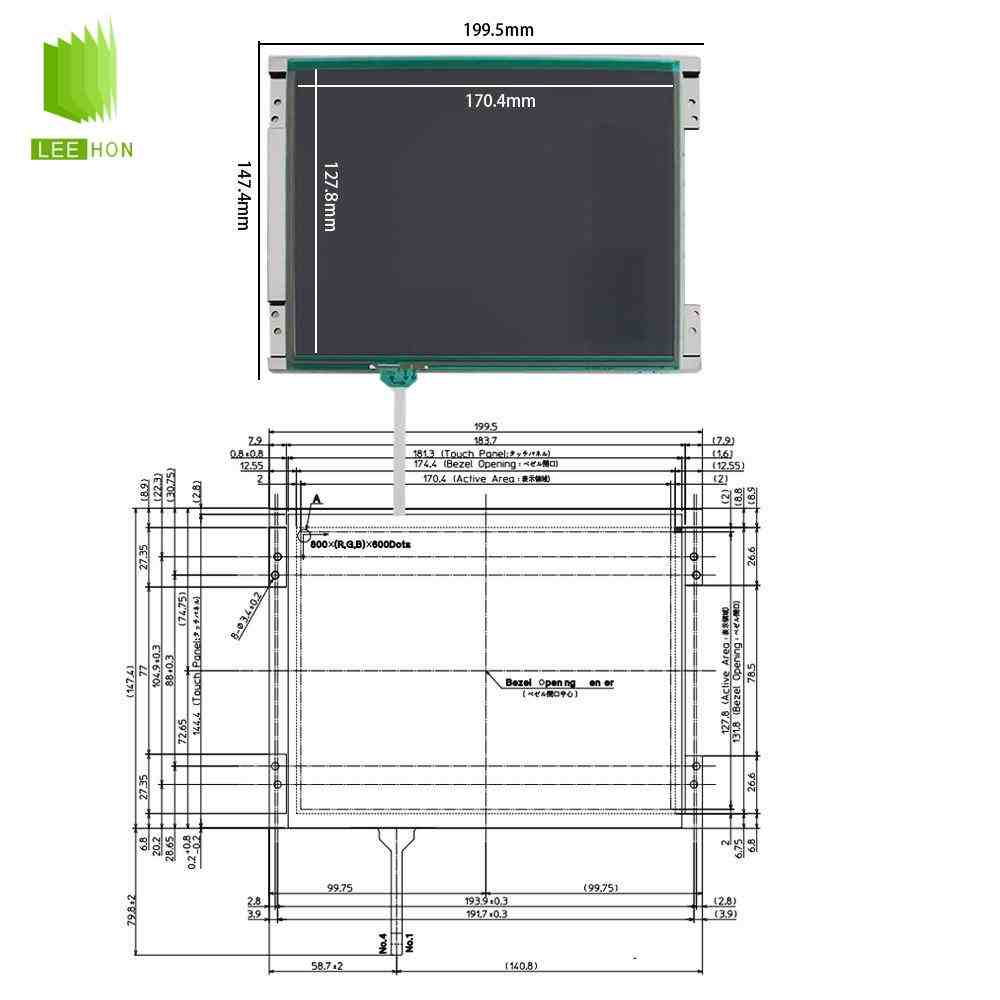

| 显示尺寸 | 170.4(W)×127.8(H) mm | |

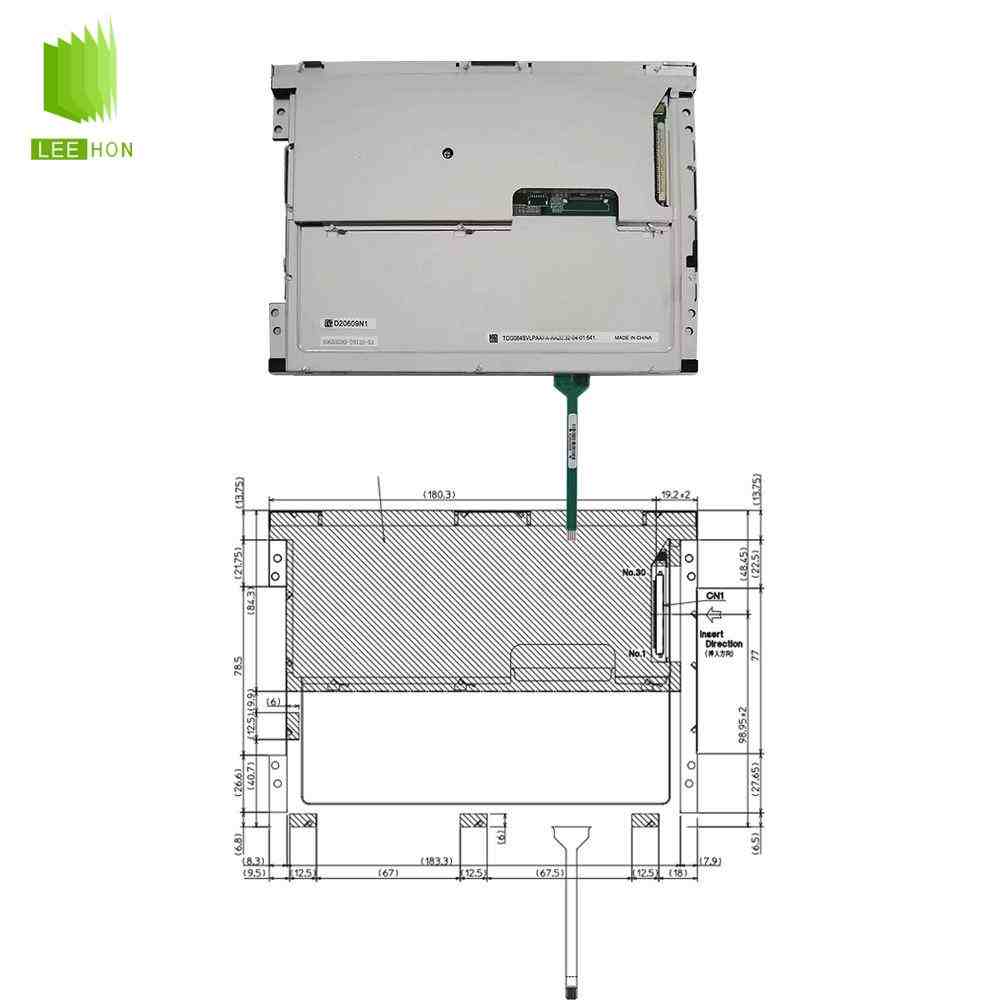

| 外观尺寸 | 199.5(W)×147.4(H) mm | |
| 外观厚度 | 10.8±0.75 mm | |
| 重量 | 400g | |
| 光学详情 | 亮度 | 320 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 80/80/80/60 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 颜色数量 | 16.2M (6-bit + FRC) | |
| 色温 | 7435K | |
| 电子详情 | 刷新频率 | 70Hz |
| 翻转扫描 | No | |
| 信号详情 | 输入电压 | 3.3V (Typ.) |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口类型 | 端子 | |
| 接口脚数 | 30 pins | |
| 发光详情 | 光源类型 | WLED |
| 光源寿命 | 100K (Typ.) 小时 | |
| 含LED驱动 | 是 | |
| 输入电压（驱动） | 12.0±1.2V | |
| 亮度调节 | PWM占空比 1~100% | |
TCG084SVLPAAFA-AA20常见问题
Q1：TCG084SVLPAAFA-AA20自带触摸功能吗？
自带。TCG084SVLPAAFA-AA20集成四线电阻式触摸屏，可以使用手指、手套或触控笔操作，比较适合工业现场使用。电阻触摸属于单点触控，安装后通常需要进行触摸校准。
Q2：TCG084SVLPAAFA-AA20可以替换其他8.4英寸液晶屏吗？
需要核对后才能确定。除了8.4英寸和800×600分辨率，还要确认199.5×147.4mm外形尺寸、LVDS接口、Pin定义、供电电压、触摸排线及固定位置。尺寸或线序不同，可能需要更换线材或调整设备结构。
Q3：TCG084SVLPAAFA-AA20需要什么驱动板？
驱动板需要支持800×600分辨率和LVDS信号，并提供匹配的液晶逻辑电源与12V背光输入。由于该型号内置LED背光恒流电路，配板时还要核对背光使能、调光方式及接口线序。
Q4：TCG084SVLPAAFA-AA20适合工业环境长期使用吗？
该型号的工作温度为-20℃至70℃，存储温度为-30℃至80℃，能够满足多数室内工业设备的运行需求。对于户外阳光直射、低于-20℃或高温密闭设备，应进一步评估亮度、散热和整机环境适应性。
