京瓷TCG057VGLDDANN-HN50液晶屏介绍

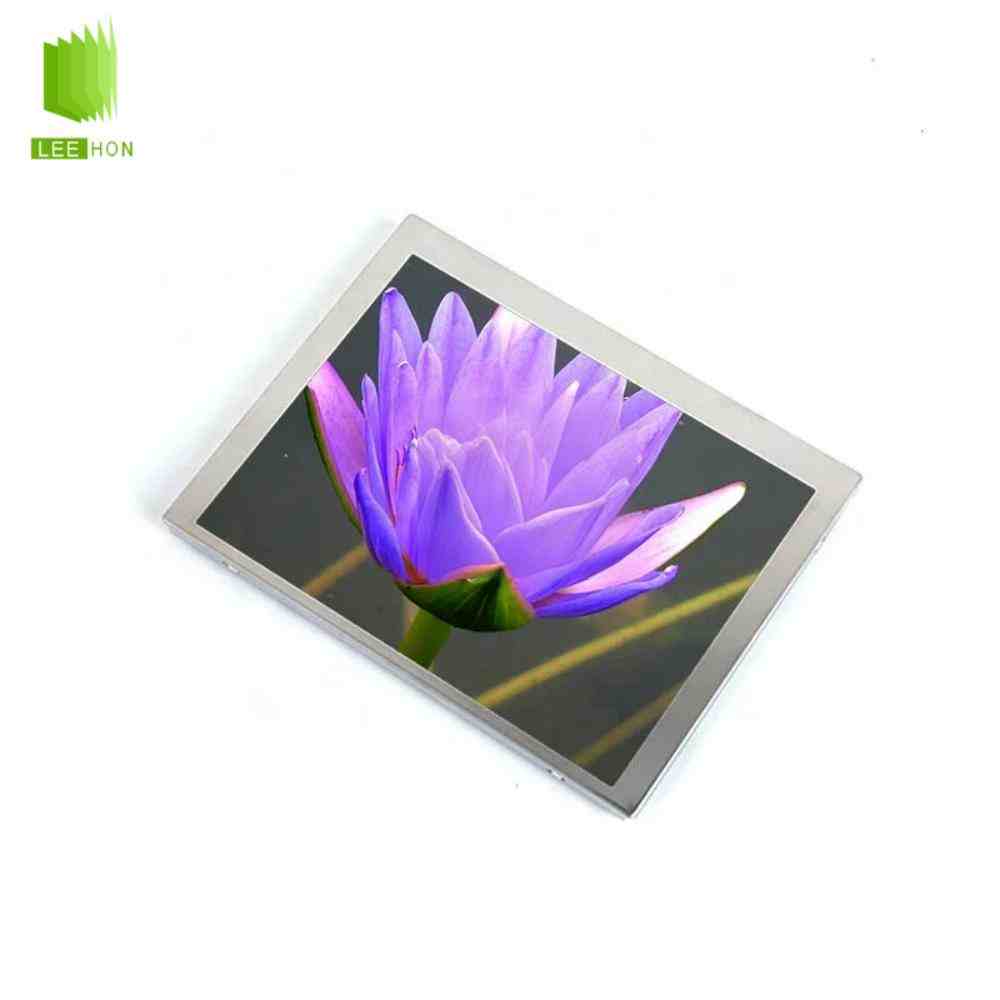

TCG057VGLDDANN-HN50是京瓷推出的一款5.7英寸工业TFT液晶屏，采用640×480 VGA分辨率，典型亮度800cd/㎡、对比度500:1，并采用CMOS接口。该型号带低反射表面处理，工作温度为-20～70℃，同时具备较长的LED背光寿命，适合工业控制、医疗设备、仪器仪表及高环境光显示场景。
| 5.7寸京瓷液晶屏TCG057VGLDDANN-HN50参数表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 京瓷 |
| 型号 | TCG057VGLDDANN-HN50 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 5.7" | |
| 别名 | - | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 结构详情 | 解析度 | 640(RGB)×480, VGA |
| 点间距(mm) | 0.060×0.180 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.180×0.180 (H×V) [141PPI] | |
| 显示区域(mm) | 115.2(H) × 86.4(V) | |
| 结构尺寸 | 开口区域(mm) | 118.4(H) × 89.6(V) |
| 外观尺寸(mm) | 144(H) × 104.8(V) | |
| 外观厚度(mm) | 13.0±0.5 | |
| 宽高比 | 4:3 (H:V) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 安装方式 | Rear mounting holes (4-Φ2.6) | - |
| 其它参数 | 重量 | 210g (Typ.) |
| 表面处理 | 镜面 (Haze 0%)，抗反射处理 | |
| 光学详情 | 显示亮度 | 800 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥5) | |
| 显示模式 | TN，常白显示，透射式 | |
| 响应时间 | 10/25 (Typ.)(Tr/Td) ms | |
| 支持颜色 | 262K (6-bit) | |
| 色彩性能 | 白色坐标 | Wx:0.320; Wy:0.340 |
| 色温 | 6066K | |
| 亮度均匀性 | - | |
| 室外可视性 | 是 | |
| 1931色域 | NTSC比值 | 52% |
| sRGB覆盖率 | 72% | |
| Adobe RGB覆盖率 | 54% | |
| DCI-P3覆盖率 | 54% | |
| Rec.2020覆盖率 | 39% | |
| 低蓝光护眼 | - | |
| 电子详情 | 帧频率 | 55Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 150/195mA (Typ./Max.) | |
| 信号类型 | Parallel RGB (1 ch, 6-bit) | |
| 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
| 接口详情 | 接口类型 | 端子 |
| 品牌 | 意力速 | |
| 型号 | IMSA-9632S-33Z02-GFN4 | |
| 脚距 | 0.5 mm | |
| 脚数 | 33 pins | |
| 数量 | 1 pcs | |
| 光源详情 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命 | 100K (Typ.) Hours | |
| 电压供应 | 18.0/21.2V (Typ./Max.) | |
| 电流供应 | 60mA (Typ.) | |
| 光源驱动 | 无 | |
| 光源接口详情 | 接口类型 | 端子 |
| 品牌 | 日压端子 | |
| 型号 | PHR-4 | |
| 脚距 | 2.0 mm | |
| 脚数 | 4 pins | |
| 数量 | 1 pcs | - |
TCG057VGLDDANN-HN50相关问题
Q1：TCG057VGLDDANN-HN50适合强光环境吗？
比较适合。该型号典型亮度达到800cd/㎡，同时采用低反射表面处理，相比普通300～400cd/㎡工业屏具有更好的环境光可读性。
Q2：TCG057VGLDDANN-HN50采用LVDS接口吗？
不是。该型号采用CMOS并行接口，因此更换驱动板或替换其他5.7寸液晶屏时，需要重点确认信号类型和接口定义。
Q3：TCG057VGLDDANN-HN50需要另外配置LED背光驱动吗？
需要注意，该屏内部没有集成LED背光恒流驱动电路，设备端需要提供匹配的LED恒流驱动方案。
Q4：TCG057VGLDDANN-HN50适合长期运行吗？
比较适合。京瓷2024产品资料标注该型号LED背光寿命可达到100,000小时，对于需要长期连续显示的工业设备更有优势。
Q5：TCG057VGLDDANN-HN50可以替换TCG057VGLCS-H50吗？
可以重点作为替代方案评估。京瓷官方明确将TCG057VGLDDANN-HN50列为TCG057VGLCS-H50的推荐替代型号，但实际更换时仍建议核对接口、结构和整机驱动条件。
