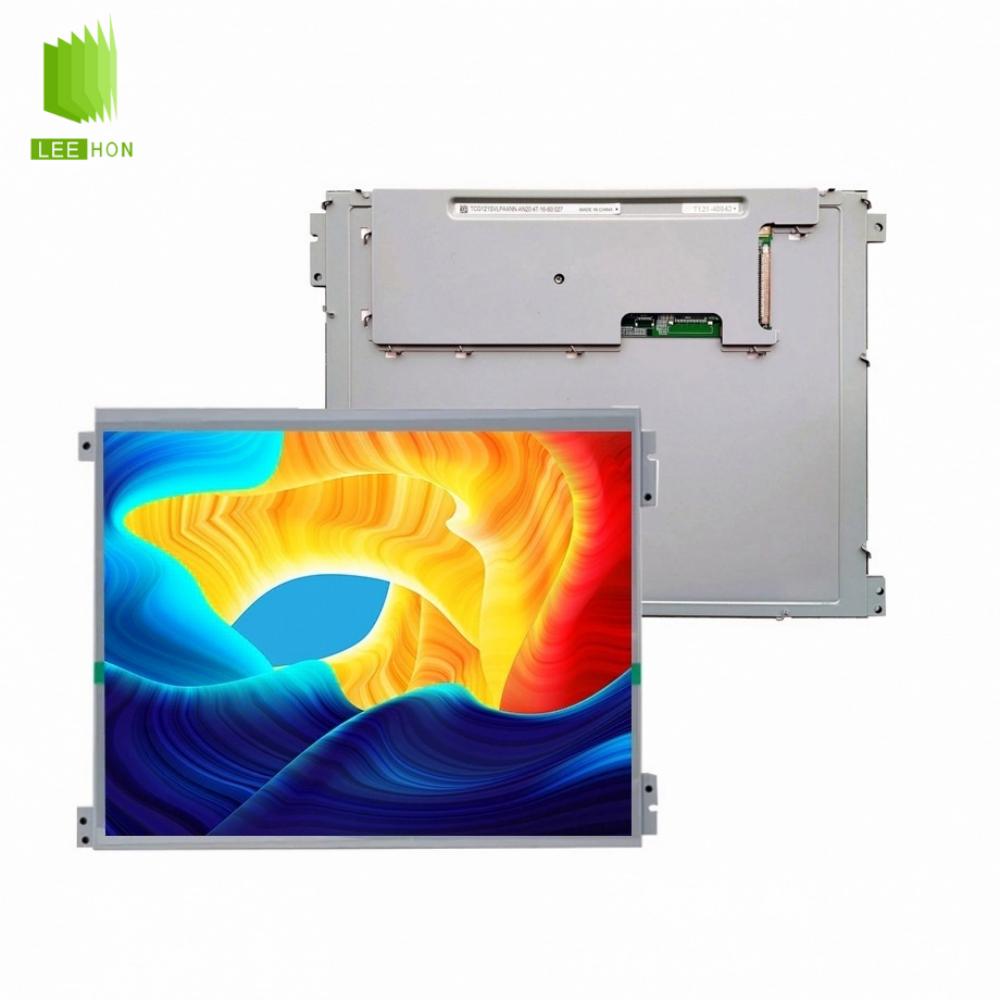

TCG121SVLCACNN-AN20京瓷液晶屏介绍
TCG121SVLCACNN-AN20是京瓷（KYOCERA）推出的一款12.1英寸工业TFT液晶屏，采用800×600 SVGA分辨率和4:3显示比例，典型亮度450cd/㎡、对比度650:1，并采用AWV常黑宽视角技术，四方向可视角度达到85°。该型号采用LVDS接口，配置WLED背光并集成恒流背光驱动，工作温度为-20～70℃，外形尺寸约278.3×207.5×9.5mm，适合工业控制、仪器仪表及存量设备替换。
| 面板品牌 | 京瓷 (Kyocera) |
| 面板型号 | TCG121SVLCACNN-AN20 |
| 面板类型 | a-Si TFT-LCD, 液晶模组 |
| 面板尺寸 | 12.1英寸 |
| 像素数量 | 800(RGB)×600, SVGA, 4:3 |
| 像素布局 | RGB垂直条状 |
| 显示区域 | 246(H)×184.5(V) mm |
| 外观尺寸 | 278.3(H)×207.5(V)×10(D) mm |
| 面板重量 | 630g |
| 表面处理 | 雾面 |
| 面板亮度 | 450 cd/m² (Typ.) |
| 对比度 | 650:1 (Typ.) (透射) |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) |
| 工作模式 | AWV，常黑显示，透射式 |
| 视角方向 | 全视角 |
| 反应时间 | 18/12 (Typ.)(Tr/Td) ms |
| 显示颜色 | 16.7M, 48% NTSC |
| 60Hz | |
| 触摸屏 | - |
| 灯管类型 | - |
| 功率消耗 | - |
TCG121SVLCACNN-AN20液晶屏相关问题
Q1：TCG121SVLCACNN-AN20和TCG121SVLQAPNN-AN20是什么关系？
TCG121SVLCACNN-AN20是京瓷官方列出的 TCG121SVLQAPNN-AN20建议替代型号。两者均为12.1寸、800×600、450cd/㎡、AWV宽视角和LVDS方案，因此具有较高的替代参考价值。
Q2：TCG121SVLCACNN-AN20采用什么接口？
该型号采用LVDS接口，规格书接口定义包含3.3V液晶逻辑供电、LVDS数据通道、PWM亮度调节、背光使能以及12V背光供电。连接原设备时仍应按照Pin定义逐项核对。
Q3：TCG121SVLCACNN-AN20是全视角液晶屏吗？
是。该型号采用AWV Normally Black宽视角技术，上下左右典型可视角度均达到85°，相比传统TN屏更适合侧视、多人查看或安装角度变化较大的工业设备。
Q4：TCG121SVLCACNN-AN20适合哪些应用场景？
TCG121SVLCACNN-AN20采用12.1英寸4:3结构和800×600分辨率，适合工业HMI、自动化设备、数控终端、检测仪器、仪器仪表、农业机械显示以及传统工业设备维修替换。AWV宽视角和防眩光表面更适合操作位置变化较大的设备；450cd/㎡亮度则主要面向室内工业和较明亮环境。
Q5：TCG121SVLCACNN-AN20可以直接无修改替换旧屏吗？
不建议仅凭“官方推荐替代”就直接插拔更换。虽然其外形尺寸、分辨率和主要显示规格与TCG121SVLQAPNN-AN20接近，但实际维修仍应核对接口Pin定义、3.3V逻辑供电、12V背光、安装结构以及整机时序，确认后再进行批量替换。
如果您正在寻找 TCG121SVLCACNN-AN20、TCG121SVLQAPNN-AN20替代方案或12.1寸京瓷工业液晶屏，可以提供原屏完整型号、设备用途、采购数量及接口照片。杭州立煌科技可协助核对LVDS接口、供电、结构尺寸、背光控制和替代兼容性，并可配套触摸屏、驱动板及屏线，降低停产屏替换时出现无法点亮或结构不匹配的问题。
产品资料说明
参数来源： 本型号（TCG121SVLCACNN-AN20）规格参数主要依据原厂规格书、产品标签、厂商公开资料及其他可核验技术信息整理。
资料整理服务商： 杭州立煌科技
参数更新时间： 2026年9月23日。
参数规格用途： 本页信息用于技术查询和选型参考，不作为实时库存、价格、交期或长期供货状态的依据。
由于液晶屏不同版本、后缀及生产批次可能存在规格差异，涉及替代选型、设计导入、驱动匹配或批量采购时，应以当前有效规格书、产品实物及最终技术确认结果为准。
