P0700WSF2MB00工业液晶屏怎么样

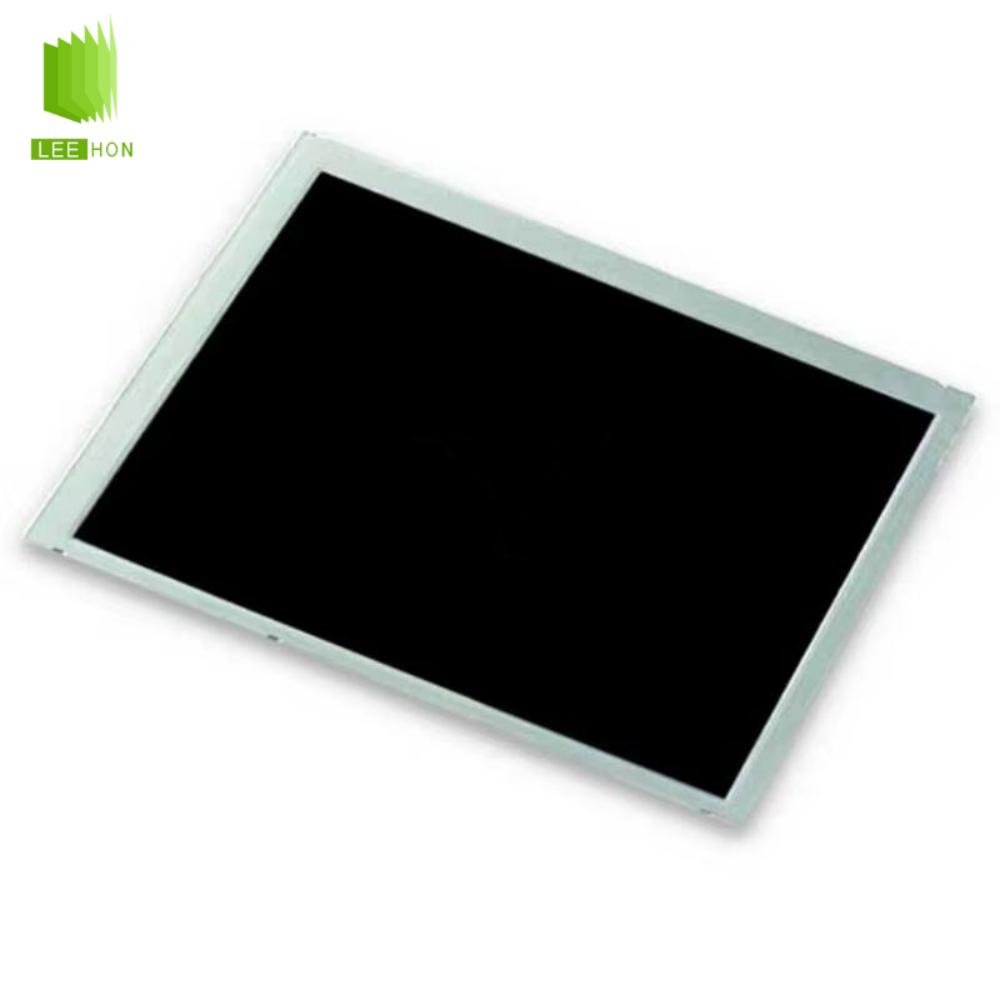

P0700WSF2MB00是天马（TIANMA）推出的一款7英寸工业TFT液晶屏，采用1024×600 WSVGA分辨率、SFT常黑宽视角显示技术，典型亮度500cd/㎡、对比度900:1，四方向可视角度达到88°。该型号采用40Pin单通道8-bit LVDS接口，3.3V逻辑供电，工作温度为-20～70℃，模组外形约164.5×104.2×3.5mm。天马官方将其应用方向定位于工业、医疗及消费类显示设备。
| P0700WSF2MB00天马7寸LCD工业医疗液晶屏规格参数 | |
| 面板品牌 | 天马 (TIANMA) |
| 面板尺寸 | 7.0英寸 |
| 像素数量 | 1024(RGB)×600, WSVGA, 17:10 |
| 显示区域 | 153.6(H)×90(V) mm |
| 面板重量 | 120±6g |
| 面板亮度 | 500 cd/m² (Typ.) |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) |
| 视角方向 | 全视角 |
| 显示颜色 | 16.7M, 50% NTSC |
| 工作频率 | 60Hz |
| 功率消耗 | - |
| 面板型号 | P0700WSF2MB00 |
| 面板类型 | a-Si TFT-LCD, 液晶模组 |
| 像素布局 | RGB垂直条状 |
| 外观尺寸 | 164.5(H)×104.2(V)×3.8(D) mm |
| 表面处理 | 雾面 |
| 对比度 | 900:1 (Typ.) (透射) |
| 工作模式 | SFT，常黑显示，透射式 |
| 反应时间 | 30 (Typ.)(Tr+Td) ms |
| 面板应用 | - |
| 触摸屏 | 无触摸 |
| 灯管类型 | 9S3P WLED, 30K小时, 无驱动 |
| 信号接口 | LVDS (1 ch, 8-bit) , 40 pins , 0.5 mm , FPC |
| 驱屏电压 | 3.3V (Typ.) |
| 工作环境 | 工作温度: -20 ~ 70 °C, 存储温度: -30 ~ 80 °C |
P0700WSF2MB00液晶屏常见问题
Q1：P0700WSF2MB00和普通7寸800×480液晶屏有什么区别？
比较明显的区别是分辨率。P0700WSF2MB00采用1024×600，相比800×480能够显示更多界面内容，更适合参数较多、菜单层级复杂或需要显示图表的工业设备。
Q2：P0700WSF2MB00采用什么接口？
该型号采用40Pin单通道8-bit LVDS接口，典型逻辑供电为3.3V，刷新率为60Hz。替换其他7寸LVDS屏时，仍需核对Pin定义、接口位置及LVDS数据映射，不能只根据“40Pin”判断兼容。
Q3：P0700WSF2MB00是全视角液晶屏吗？
是。该型号采用SFT常黑显示技术，四方向典型可视角度达到88°/88°/88°/88°，比较适合侧视、俯视或操作人员观看位置不固定的工业终端。
Q4：P0700WSF2MB00适合哪些应用场景？
P0700WSF2MB00兼顾7英寸小尺寸、1024×600分辨率、500cd/㎡亮度和全视角显示，比较适合工业HMI、小型工控一体机、检测仪器、医疗终端、便携式设备、自动化控制面板及嵌入式显示系统。相比常见800×480的7寸屏，1024×600能够在相近尺寸下显示更多菜单、参数和状态信息。
Q5：P0700WSF2MB00的500cd/㎡亮度适合户外吗？
500cd/㎡能够满足多数工业车间、仪器设备和较明亮室内环境，也比普通300cd/㎡级7寸屏具有更好的环境光适应能力。但若用于半户外或阳光直射位置，还应结合触摸盖板、表面反射、贴合方式及遮光结构综合评估，不能仅凭亮度定义为阳光下可视屏。
如果您正在寻找 P0700WSF2MB00、7寸1024×600工业液晶屏或LVDS液晶屏替代方案，可以提供原屏完整型号、设备用途、采购数量及接口照片。杭州立煌科技可协助核对40Pin LVDS接口、3.3V供电、结构尺寸、亮度和背光驱动方案，并可配套触摸屏、驱动板及屏线，降低换屏后出现无法点亮、分辨率不匹配或结构安装异常的问题。
产品资料说明
参数来源： 本型号（P0700WSF2MB00）规格参数主要依据原厂规格书、产品标签、厂商公开资料及其他可核验技术信息整理。
资料整理服务商： 杭州立煌科技
参数更新时间： 2026年9月28日。
参数规格用途： 本页信息用于技术查询和选型参考，不作为实时库存、价格、交期或长期供货状态的依据。
由于液晶屏不同版本、后缀及生产批次可能存在规格差异，涉及替代选型、设计导入、驱动匹配或批量采购时，应以当前有效规格书、产品实物及最终技术确认结果为准。
