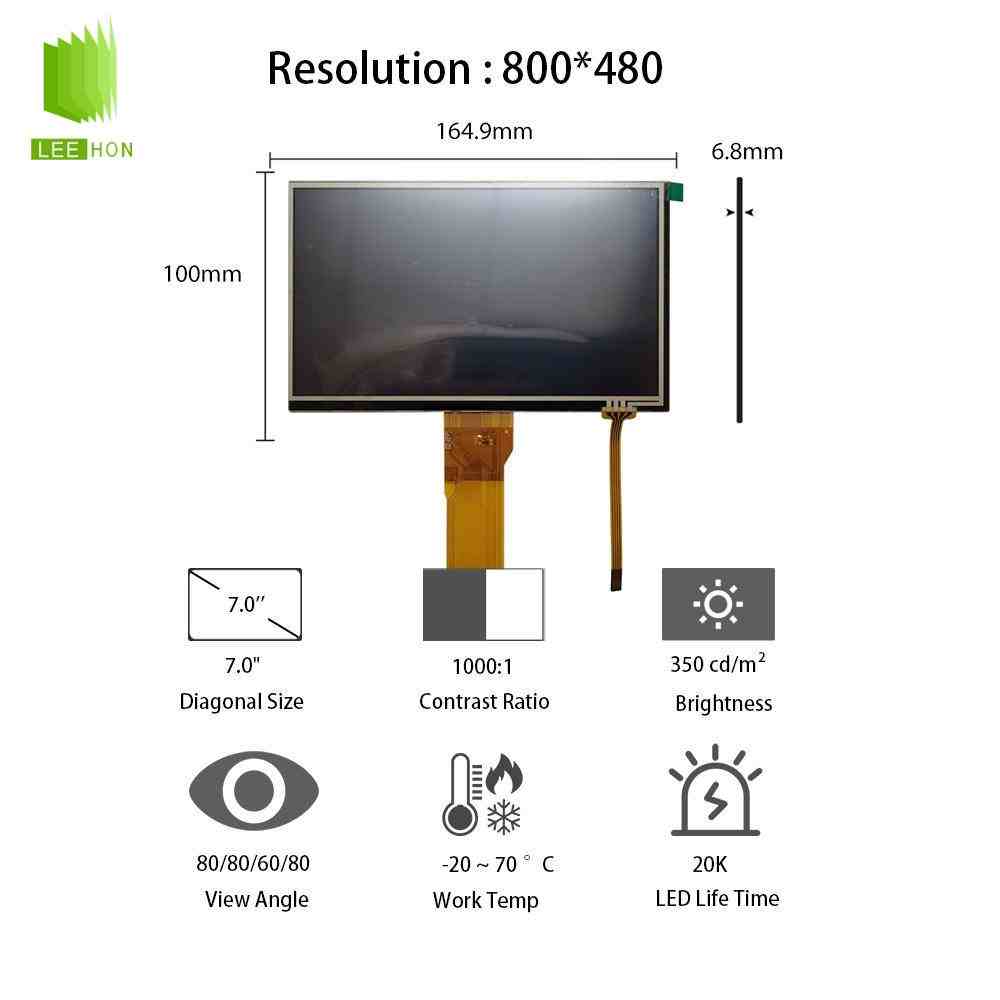

TM070RBH10-41是天马Tianma的一款7.0英寸TFT LCD液晶模组，集成4线电阻触摸屏，分辨率为800×480，属于WVGA规格，显示比例为16:9，接口为RGB，适合工业控制面板、车载显示、小型人机界面、仪器仪表、便携设备、点餐终端、安防终端和嵌入式显示设备等应用。公开规格资料显示，该型号模组尺寸为164.9mm×100mm×6.8mm，带TSP触摸屏，主接口为50Pin RGB，触摸接口为4Pin，工作温度范围为-20℃至70℃。
这款屏的选型重点不是单纯看“7寸、4线电阻触摸”，而是要核对TM070RBH10-41完整型号、50Pin RGB线序、4线电阻触摸接口、3.3V逻辑供电、背光参数、触摸控制器、结构开孔和主板时序。维修替换项目应优先确认原屏标签、FPC方向、触摸排线和屏线定义；新项目开发则建议同步评估驱动板、触摸控制板、前壳结构和可替代型号。
| 7寸LCD工业天马液晶屏模组TM070RBH10-41规格详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 品牌 | 天马 |
| 型号名称 | TM070RBH10-41 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 7寸 | |
| 最大额定值 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| RoHS | - | |
| 备注信息 | - | 2 in 1 FPC, DE/SYNC mode selectable, gamma in IC |
| 像素特征 | 分辨率 | 800(RGB)×480, WVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0642×0.1790 mm | |
| 像素间距(W×H) | 0.1926×0.1790 mm [134PPI] | |
| 结构尺寸 | 显示尺寸 | 154.08(W)×85.92(H) mm |
| 外观尺寸 | 164.9(W)×100(H) mm | |
| 可视尺寸 | - | |
| 外观厚度 | 6.8±0.3 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 16:09 | |
| 外观样式 | - | |
| 触控系统 | 控制器 | 不含控制器 |
| 接口种类 | - | |
| 同时触点 | - | |
| 触摸技术 | 4线电阻触摸屏 | |
| 信号接口 | FPC | |
| 支持系统 | - | |
| 安装方式 | - | Without |
| 其它详情 | 重量 | 195g (Typ.) |
| 表面处理 | 雾面 | |
| 光学基本信息 | 亮度(cd/m²) | 350 (Typ.) |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 最佳视向 | 6 o'clock | |
| 响应速度 | 25 (Typ.)(Tr+Td) ms | |
| 光学可视角度 | 可视角度 | 80/80/60/80 (Typ.)(CR≥10) |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.317; Wy:0.334 |
| 颜色数量 | 262K/16.7M (6-bit / 6-bit + Dithering) | |
| 色温 | 6243K | |
| 白场变动 | 1.33 (Typ.)(9 points) | |
| 1931色域 | NTSC比值 | 49% |
| sRGB覆盖率 | 69% | |
| Adobe RGB覆盖 | 51% | |
| DCI-P3覆盖率 | 51% | |
| Rec.2020覆盖率 | 37% | |
| 低蓝光护眼 | - | - |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (水平/垂直) |
| 驱动IC | - | COG 已邦定 HX8264+HX8664-B |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 信号电气 | 输入电流 | 10/30/0.3/0.3mA (Max.)(ICC/IDD/IGH/IGL) |
| 输入电压 | 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) | |
| 功耗 | - | |
| 信号接口 | - | Parallel RGB (1 ch, 6/8-bit) |
| 逻辑电压 | - | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
| 接口特征 | 接口位置 | - |
| 接口类型 | FPC | |
| 信号接口详情 | 品牌 | - |
| 型号 | - | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 50 pins | |
| 脚定义 | DRGB-50P1C8B-115A | |
| 灯管特征 | 光源类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源 | |
| 数量 | 3S8P | |
| 光源形状 | 阵列 | |
| 寿命 | 20K (Typ.) 小时 | |
| 灯管电气 | 输入电流 | 160/200mA (Typ./Max.) |
| 输入电压 | 9.6/10.8V (Typ./Max.) | |
| 功耗 | 1.536W (Typ.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
| 背光驱动 | - | 无 |
常见问题
Q1：TM070RBH10-41主要是什么定位？
A：TM070RBH10-41偏向7寸嵌入式触摸显示应用。Mouser资料将其列为Tianma 7英寸TFT LCD，分辨率800×480，接口类型为RGB，触摸面板为Resistive Touch Panel，背光为LED。
它不是单独的触摸玻璃，也不是电容触摸一体屏，而是“LCD显示模组+4线电阻触摸屏”的组合，更适合需要按压式触摸、戴手套操作、触控笔操作和成本可控的工业终端。
Q2：TM070RBH10-41适合用在哪些设备上？
A：它适合工业HMI、小型工控面板、车载后装显示、手持检测设备、便携式仪器、安防显示终端、可视门铃、点餐设备、排队终端、智能家居面板、数据采集设备等场景。

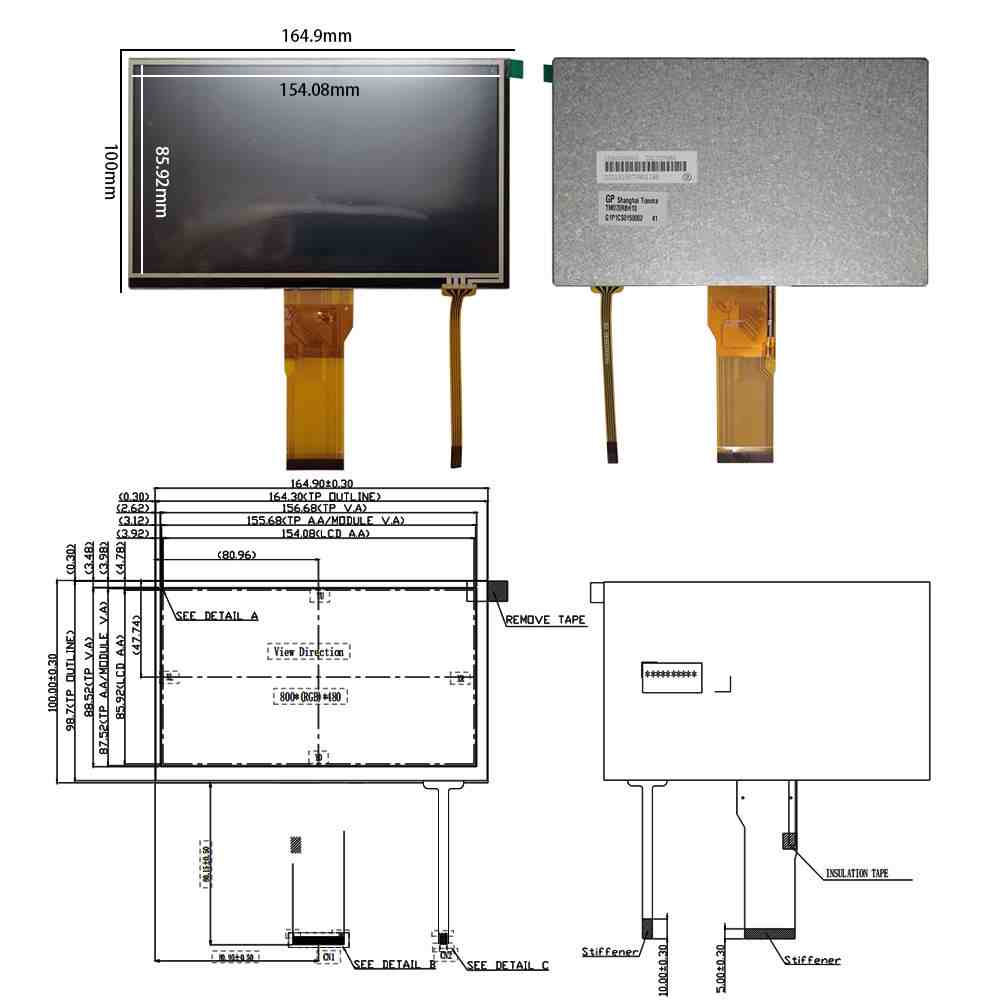

这类设备通常需要7寸左右显示面积，同时希望具备基础触摸操作。TM070RBH10-41的主动显示区域为154.08mm×85.92mm，模组尺寸为164.9mm×100mm×6.8mm，重量约195g，比较适合空间有限的嵌入式设备。
Q3：TM070RBH10-41的显示效果怎么样？
A：根据TM070RBH10-41规格书，该屏采用a-Si TFT技术，显示模式为TN、Normally White，表面处理为Anti Glare，色彩深度为16.7M。光学参数中，带触摸状态下亮度典型值为350cd/㎡，对比度典型值为800:1，响应时间典型值为25ms。
从应用角度看，它适合室内、车内和半室内设备显示。如果设备长期处于阳光直射或强户外环境，350cd/㎡级别亮度可能不够，需要评估更高亮度型号、遮光结构、防眩盖板或全贴合方案。
Q4：4线电阻触摸屏是什么意思？
A：4线电阻触摸屏通常通过X+、X-、Y+、Y-四路信号检测触摸坐标，依靠按压力让上下导电层接触，从而得到触点位置。TM070RBH10-41规格书中触摸接口CN2为4Pin，分别对应XL、YD、XR、YU，也就是X、Y方向的4线触摸信号。
这种触摸方式的优点是可用手指、手套、触控笔进行操作，适合工业现场、车载终端和简单菜单界面。它的不足是表面耐刮、透过率和多点触控体验通常不如电容触摸屏。
Q5：TM070RBH10-41和普通7寸屏可以直接通用吗？
A：不能直接通用。7寸液晶屏常见接口包括RGB、LVDS、MIPI、eDP等，分辨率也可能是800×480、1024×600或1280×800。TM070RBH10-41采用RGB 24bit with TCON接口，主连接器为HIROSE FH12A-50S-0.5H，触摸连接器为SFW4R-1STAE1-LF。
因此替换时不能只看“7寸触摸屏”，还要确认50Pin线序、FPC方向、触摸4Pin定义、背光输入、电源时序、结构厚度和前壳压屏方式。
Q6：替换TM070RBH10-41时容易出错的地方是什么？
A：比较容易出错的是RGB线序、触摸接口、扫描方向和外壳压触摸。规格书中50Pin接口包含VLED、VCC、DE、VSYNC、HSYNC、RGB数据、DCLK、LR、UD、RESET等信号，DCLK为输入数据时钟，LR和UD会影响扫描方向。
如果屏线定义不一致，可能出现点不亮、花屏、偏色、画面反向或触摸坐标不准。如果前壳结构压到触摸有效区，也可能出现误触或触摸漂移。
Q7：TM070RBH10-41配驱动板要注意什么？
A：驱动板需要支持800×480分辨率、RGB并行输出、24bit数据、3.3V逻辑供电和对应50Pin接口定义。规格书推荐时序中，DCLK典型值为30MHz，水平有效像素为800，垂直有效行数为480。

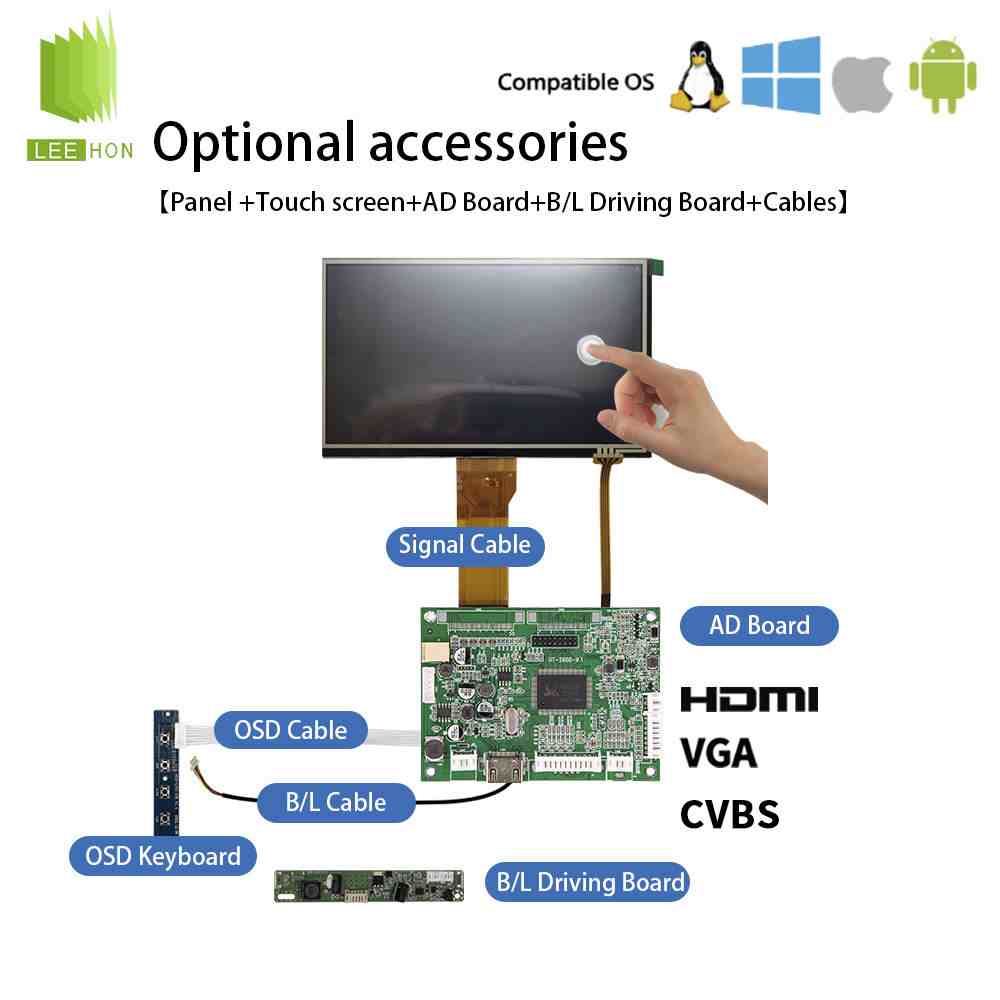

如果主板只有HDMI、VGA、LVDS、MIPI或eDP输出，通常需要增加相应驱动板或转接板。调试时要同时确认显示时序、扫描方向、背光亮度、触摸控制器和系统坐标校准。
Q8：4线电阻触摸控制要注意什么？
A：TM070RBH10-41的触摸屏工作电压典型值为5.0V，最大7.0V；X轴电阻范围为440Ω至1100Ω，Y轴电阻范围为70Ω至420Ω，线性度最大1.5%，触摸抖动时间最大10ms，绝缘电阻为20MΩ以上。
实际项目中还需要配套触摸控制器，常见控制接口包括USB、I2C、SPI等。系统端要做坐标校准、抗抖动处理和边缘区域测试，避免菜单点击偏移、长时间使用后漂移或误触。
Q9：TM070RBH10-41触摸寿命和结构设计要注意什么？
A：规格书中触摸机械参数显示，启动压力范围为80gf至160gf，表面硬度为3H，书写耐久为100000字符，点击耐久为1000000次。
结构设计也很重要。规格书建议外壳不要压到LCM有效显示区，压缩状态下外壳与TSP之间应保留超过0.5mm间隙，并使用缓冲材料保护触摸屏，避免结构压迫造成误操作。
Q10：TM070RBH10-41适合长期项目使用吗？
A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新项目开发，建议同步准备备选型号。Mouser页面显示该型号为Tianma 7英寸TFT显示产品，并列出RGB接口、电阻触摸、LED背光、-20℃至70℃工作温度等信息；但工业项目周期较长，仍要向供应商确认当前批次、库存、交期和后续供应计划。
备选型号建议围绕7寸、800×480、RGB接口、带4线电阻触摸、相近结构尺寸和可适配驱动方案筛选，不能只按“7寸天马触摸屏”模糊替代。
Q11：采购TM070RBH10-41前应该确认什么？
A：建议重点确认实物标签是否为TM070RBH10-41，是否能提供对应版本规格书，是否原装现货，批次是否一致，50Pin RGB线序是否匹配，4线电阻触摸FPC是否一致，背光参数是否配套，是否支持样品点屏测试，是否能提供驱动板、屏线、触摸控制板和结构建议。
如果是维修替换，建议提供原屏正反面照片、FPC照片、触摸排线照片、主板接口照片和整机型号；如果是新项目开发，还要补充触摸方式、亮度要求、安装空间、前壳结构、主板输出接口、整机供电条件和预计用量。
Q12：TM070RBH10-41供应商怎么选更有参考价值？
A：建议选择能提供“屏体、RGB驱动板、50Pin屏线、4线电阻触摸控制板、背光驱动、结构适配、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，资料显示，公司自2008年创立，是AUO友达液晶屏和京瓷液晶屏在中国大陆区授权代理商，同时代理京东方液晶屏，销售群创、#天马液晶屏#、龙腾等多个品牌液晶产品，产品规格覆盖3.5寸至55寸工业用液晶显示屏，并提供工业液晶显示驱动方案。
结合TM070RBH10-41的实际选型，该型号涉及7寸800×480分辨率、RGB 50Pin接口、4线电阻触摸、3.3V逻辑供电、触摸控制器、结构压合和坐标校准等细节。供应商如果能协助核对规格书、匹配驱动板、制作屏线并评估触摸控制方案，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开品牌覆盖、尺寸范围和配套服务信息作参考，不作绝对化判断。
Q13：为什么TM070RBH10-41采购不能只看价格？
A：因为这类天马4线电阻触摸屏装入整机后，涉及的不只是屏体本身，还包括主板RGB输出、50Pin屏线、背光驱动、触摸控制器、坐标校准、前壳压合、结构装配和后续维护。
单片价格低，但如果版本不清、线序不明、触摸接口不匹配或缺少点屏支持，后期可能出现点不亮、花屏、偏色、触摸无反应、坐标偏移、误触或结构返工。对于TM070RBH10-41这类7寸RGB电阻触摸屏，前期把规格书、样品测试、驱动板、屏线、触摸控制和结构方案确认清楚，再比较价格，会更适合工程项目采购。
TM070RBH10系列常见型号
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| TM070RBH01 | 天马 | 7.0" | 液晶模组 | 800×480 | 280 | 400:1 | WLED | TTL |
| TM070RBH10-00 | 天马 | 7.0" | 液晶模组 | 800×480 | 280 | 500:1 | WLED | TTL |
| TM070RBH10-20 | 天马 | 7.0" | 液晶模组 | 800×480 | 350 | 500:1 | WLED | TTL |
| TM070RBH10-40 | 天马 | 7.0" | 液晶模组 | 800×480 | 280 | 1000:1 | WLED | TTL |
| TM070RBH10-41 | 天马 | 7.0" | 液晶模组 | 800×480 | 350 | 1000:1 | WLED | TTL |
| TM070RBH11-40 | 天马 | 7.0" | 液晶模组 | 800×480 | 280 | 500:1 | WLED | TTL |
| TM070RBHG03-00 | 天马 | 7.0" | 液晶模组 | 800×480 | WLED | |||
| TM070RBHG04-00 | 天马 | 7.0" | 液晶模组 | 800×480 | 280 | 500:1 | WLED | TTL |
| TM070RBHG04-40 | 天马 | 7.0" | 液晶模组 | 800×480 | 280 | 1000:1 | WLED | TTL |
TM070RBH10-41适合工业HMI、车载显示、小型工控面板、仪器仪表、便携设备、安防终端和嵌入式显示系统等7寸触摸显示项目。它的选型重点不是单纯“7寸触摸屏”，而是800×480分辨率、RGB 50Pin接口、4线电阻触摸、3.3V逻辑供电、LED背光、触摸控制器、前壳结构和版本一致性。维修替换项目应优先核对原屏标签、屏线和触摸排线；新项目开发则建议同步评估驱动板、触摸控制板、结构设计和可替代型号。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
