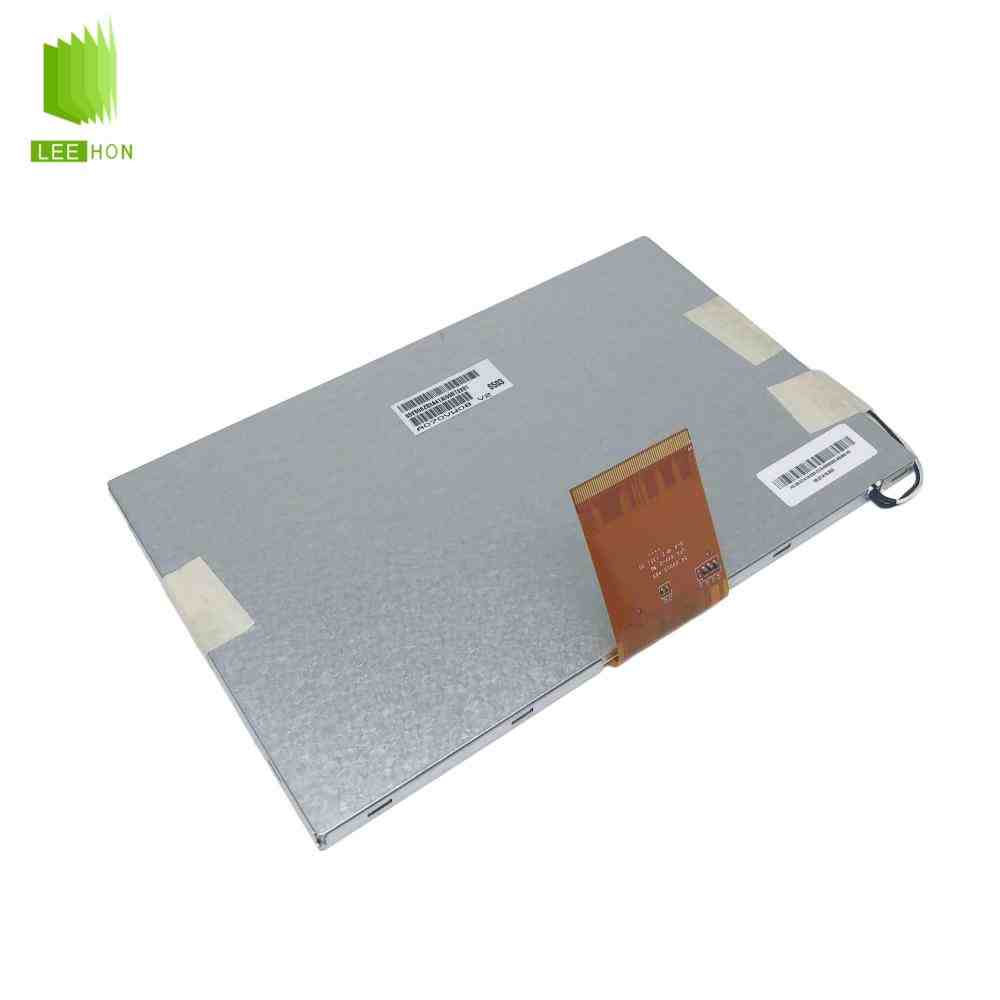

A070VW08 V0友达工业液晶屏怎么样
A070VW08 V0是友达推出的一款7英寸TFT液晶模组，分辨率为800×480，典型亮度250cd/㎡、对比度500:1，采用WLED背光。该型号属于较早期的7寸显示方案，接口和驱动方式与现在常见LVDS工业屏存在明显差异，因此用于旧设备维修时尤其要注意接口兼容问题。了解：手持设备LCD液晶屏解决方案
| 7寸LCD友达液晶屏模组A070VW08 V0信息表 | ||
| 类别 | 项目 | 详细信息 |
| 应用详情 | 面板品牌 | 友达 |
| 面板型号 | A070VW08 V0 | |
| 面板尺寸 | 7.0英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | A070VW08 V.0 | |
| 工作温度 | -10 ~ 60 °C | |
| 存储温度 | -20 ~ 70 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 结构详情 | 像素数量 | 800×480(RGB), WVGA |
| 点间距 | 0.1905×0.0635 mm (H×V) | |
| 像素布局 | RGB水平条状 | |
| 像素间距 | 0.1905×0.1905 mm (H×V) [133PPI] | |
| 显示区域 | 152.4×91.44 mm (H×V) | |
| 可视区域 | 154.40×93.44 mm (H×V) | |
| 外观尺寸 | 164×103 mm (H×V) | |
| 外观厚度 | 5.1±0.2 mm | |
| 外观形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比 | 15:9 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | Without | |
| 重量 | 150±10g | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 250 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 80/80/50/60 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | 6 o'clock | |
| 反应时间 | 12/18 (Typ.)(Tr/Td) ms | |
| 白色色度 | Wx:0.300; Wy:0.320 | |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 7351K | |
| 亮度变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 功率消耗 | 1.9W (Typ.) | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 背光详情 | 光源类型 | WLED |
| 光源形状 | 阵列 | |
| 光源寿命 | 10K (Min.) 小时 | |
| 是否可换 | - | |
| 数量 | 3S7P | |
| 位置 | 侧入式光源(底部) | |
| 电压输入 | 8.85/9.75/10.95V (Min./Typ./Max.) | |
| 电流输入 | 175mA (Typ.) | |
| 功耗 | 1.55/1.71/1.92W (Min./Typ./Max.) | |
| 接口类型 | 端子 | |
| 接口位置 | - | |
| 光源驱动 | 无 | |
| 接口品牌 | 恩得利 | |
| 接口型号 | H201K-P02N-02B | |
| 接口脚间距 | 1.25 mm | |
| 接口脚数 | 2 pins | |
| 接口数量 | 1 pcs | |
| 接口定义 | BLE-2PINS-AC | |
| 信号详情 | 信号系统 | TTL (1 ch, 8-bit) + SPI |
| 信号逻辑电压 | GND≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
| 电压输入 | 3.3/5/-5/14/-14V (Typ.)(VCC/VDPA/VDNA/VGH/VGL) | |
| 电流输入 | 6.23/5.42/-5.44/3.88/-3.94mA (Typ.)(ICC/IDPA/IDNA/IGH/IGL) | |
| 功耗 | 0.19W | |
| 接口类型 | FPC | |
| 接口位置 | - | |
| FPC品牌 | - | |
| FPC型号 | - | |
| FPC脚间距 | 0.5 mm | |
| FPC脚数 | 60 pins | |
| FPC数量 | 1 pcs | |
| FPC接口定义 | - | |
A070VW08 V0相关问题
Q1：A070VW08 V0采用LVDS接口吗？
不是。 A070VW08 V0采用60Pin并行RGB/TTL信号接口，同时带有SPI控制信号，并非现在7寸屏中常见的LVDS接口。匹配驱动板时这一点需要特别注意。
Q2：7寸800×480的LVDS液晶屏能直接替换A070VW08 V0吗？
通常不能直接替换。虽然尺寸和分辨率都是7寸800×480，但A070VW08 V0使用TTL接口，而LVDS屏的信号方式不同，需要更换或重新设计驱动板及排线。
Q3：A070VW08 V0适合高亮工业设备吗？
不太适合。该型号典型亮度只有250cd/㎡，更适合室内或环境光较弱的设备。如果设备用于明亮车间、户外终端等场景，建议选择更高亮度的替代屏。
Q4：A070VW08 V0和A070VW08 V2可以直接互换吗？
不能仅凭型号前缀判断可以互换。V0典型亮度为250cd/㎡，而V2版本达到500cd/㎡，不同版本在背光及电气规格上存在差异，更换前仍要逐项核对接口、供电和结构尺寸。
Q5：现在维修老设备还适合继续采购A070VW08 V0吗？
如果原设备必须保持原设计，可以寻找同型号库存维修；但该型号原厂资料中的EOL计划早在2011年，因此批量项目更适合提前评估替代型号，避免后续供货越来越困难。
