12.1寸友达G121XTN01.0液晶屏怎么样

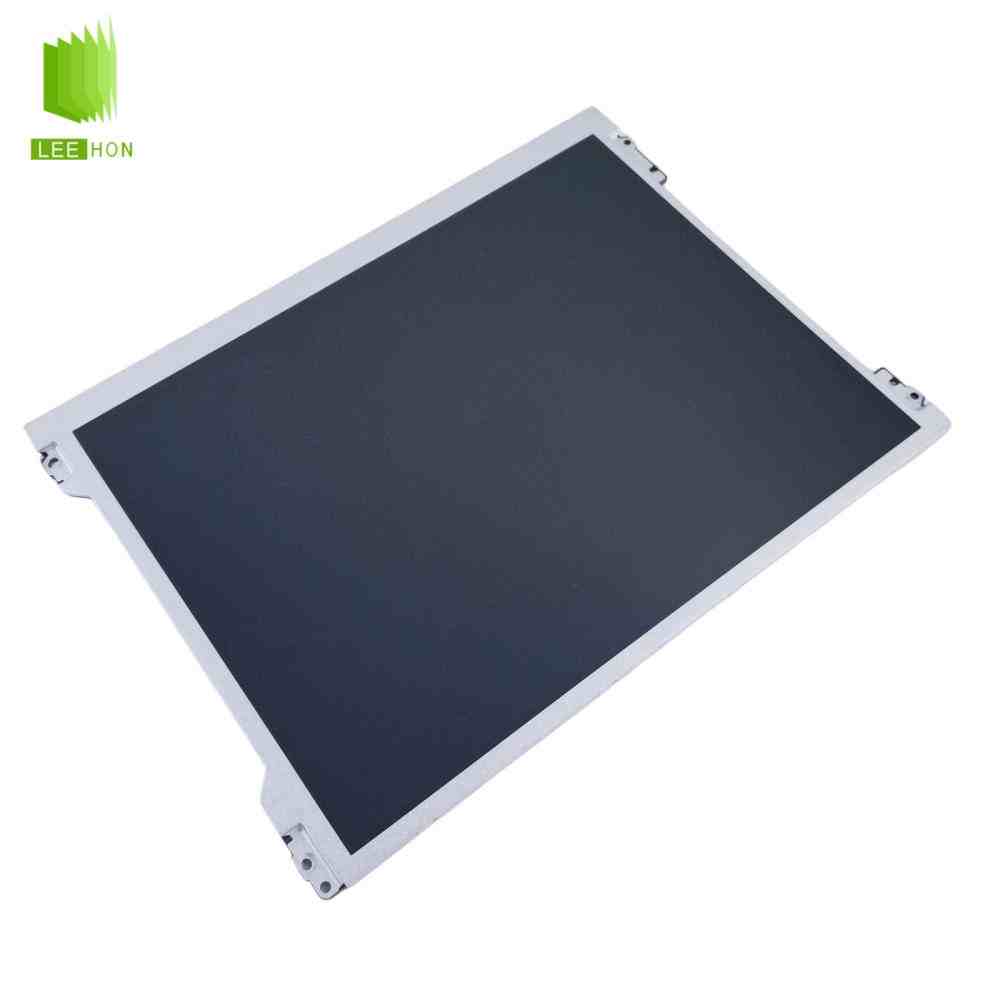

G121XTN01.0是友达（AUO）推出的一款12.1英寸工业液晶屏，采用1024×768 XGA分辨率、4:3显示比例、TN常白显示技术、20Pin单通道LVDS接口和WLED背光。该屏典型亮度为500cd/㎡、对比度为700:1，液晶逻辑供电为3.3V，工作及存储温度均达到-30℃至85℃，并内置LED背光驱动。AUO规格书明确将宽视角、宽温和长寿命LED背光作为其工业应用特点。
| 12.1寸友达液晶屏G121XTN01.0参数表 | ||
| 类别 | 参数项 | 参数值 |
| 应用详情 | 制造商 | 友达 |
| 型号 | G121XTN01.0 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 对角尺寸 | 12.1" | |
| 存储温度 | -30 ~ 85 °C | |
| 工作温度 | -30 ~ 85 °C | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 结构详情 | 解析度 | 1024(2)×768(2), XGA |
| 点间距(mm) | 0.120×0.120 (H×V) | |
| 像素排列 | RGBW矩形 | |
| 像素间距(mm) | 0.240×0.240 (H×V) [105PPI] | |
| 显示区域(mm) | 245.76(H) × 184.32(V) | |
| 开口区域(mm) | 250.8(H) × 188.4(V) | |
| 外观尺寸(mm) | 279(H) × 209(V) | |
| 外观厚度(mm) | 6.0/9.0 (Typ./Max.) | |
| 物理形状 | 平面矩形 | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | Face mounting holes (4-Φ3.4, 3-R1.7) on left and right bezel | |
| 重量 | 495g (Max.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 响应时间 | 25/10 (Typ.)(Tr/Td) ms | |
| 白色坐标 | X:0.310; Y:0.330 | |
| 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6638K | |
| 亮度均匀性 | 1.33 (Max.)(5 points) | |
| NTSC比值 | 72% | |
| sRGB覆盖率 | 92% | |
| AdobeRGB覆盖 | 72% | |
| DCI-P3覆盖率 | 75% | |
| Rec.2020覆盖率 | 54% | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 功率总耗 | 5.31W (Typ.) | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 590/710mA (Typ./Max.) | |
| 功耗 | 1.95/2.34W (Typ./Max.) | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 信盛精工 | |
| 接口型号 | MSB240420E | |
| 接口数量 | 1 pcs | |
| 接口脚数 | 20 pins | |
| 接口脚距 | 1.25 mm | |
| 接口脚定义 | LVDS-20P1C8B-080B | |
| 光源详情 | 光源类型 | WLED |
| 光源形状 | 3串 | |
| 位置 | 侧入式光源(顶部) | |
| 数量 | 6S3P | |
| 是否可换 | Replaceable | |
| 光源寿命 | 50K (Min.) 小时 | |
| 电压供应 | 19.2/21.6V (Typ./Max.) | |
| 电流供应 | 50mA (Typ.) | |
| 功耗 | 2.88/3.24W (Typ./Max.) | |
| 接口类型 | 端子 | |
| 接口品牌 | 恩得利 | |
| 接口型号 | 3808K-F05N-12R | |
| 接口数量 | 1 pcs | |
| 接口脚数 | 5 pins | |
| 接口脚距 | 1.25 mm | |
| 含LED驱动 | 是 | |
| 驱动电压供应 | 10.8/12.0/12.6V (Min./Typ./Max.) | |
| 驱动电流供应 | 280mA (Typ.) | |
| 驱动功耗 | 3.36/4.2W (Typ./Max.) | |
| PWM占空比 | 5~100% | |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 20KHz | |
G121XTN01.0常见FQA
Q1：G121XTN01.0最大的工业应用优势是什么？
比较突出的特点是-30℃至85℃宽温范围。相比常见0℃至50℃的普通显示屏，它更适合需要低温启动或设备内部温度较高的工业控制、自动化终端和户外设备内部显示系统；规格书还包含-30℃冷启动和85℃高温运行可靠性测试项目。
Q2：G121XTN01.0可以替换G121SN01 V3或G121SN01 V4吗？
在显示信号方面具有较好的替换基础。AUO规格书明确写明，G121XTN01.0的LVDS输入信号与G121SN01 V3、G121SN01 V4兼容。但实际维修替换时仍建议核对外形尺寸、背光接口、固定结构和整机线束，不能仅凭“LVDS兼容”判断整屏完全免改动替换。
Q3：G121XTN01.0的20Pin LVDS接口配板要注意什么？
该屏采用20Pin单通道LVDS，液晶逻辑供电为3.3V，并支持6bit/8bit数据选择。接口中的Pin 4为SEL68，用于选择6bit或8bit LVDS；Pin 19还具有Reverse Scan画面扫描方向控制功能，因此维修换板时应核对完整Pin定义，而不能只确认“20Pin LVDS”。
Q4：G121XTN01.0需要另外配置LED恒流背光板吗？
通常不需要。AUO规格书明确说明该型号内置LED背光驱动板，背光驱动接口输入为12V，同时提供ON/OFF和PWM调光控制；LED背光标称工作寿命最低约50000小时。因此配套时主要确认3.3V液晶逻辑电源与12V背光电源，不要将两路供电混淆。
