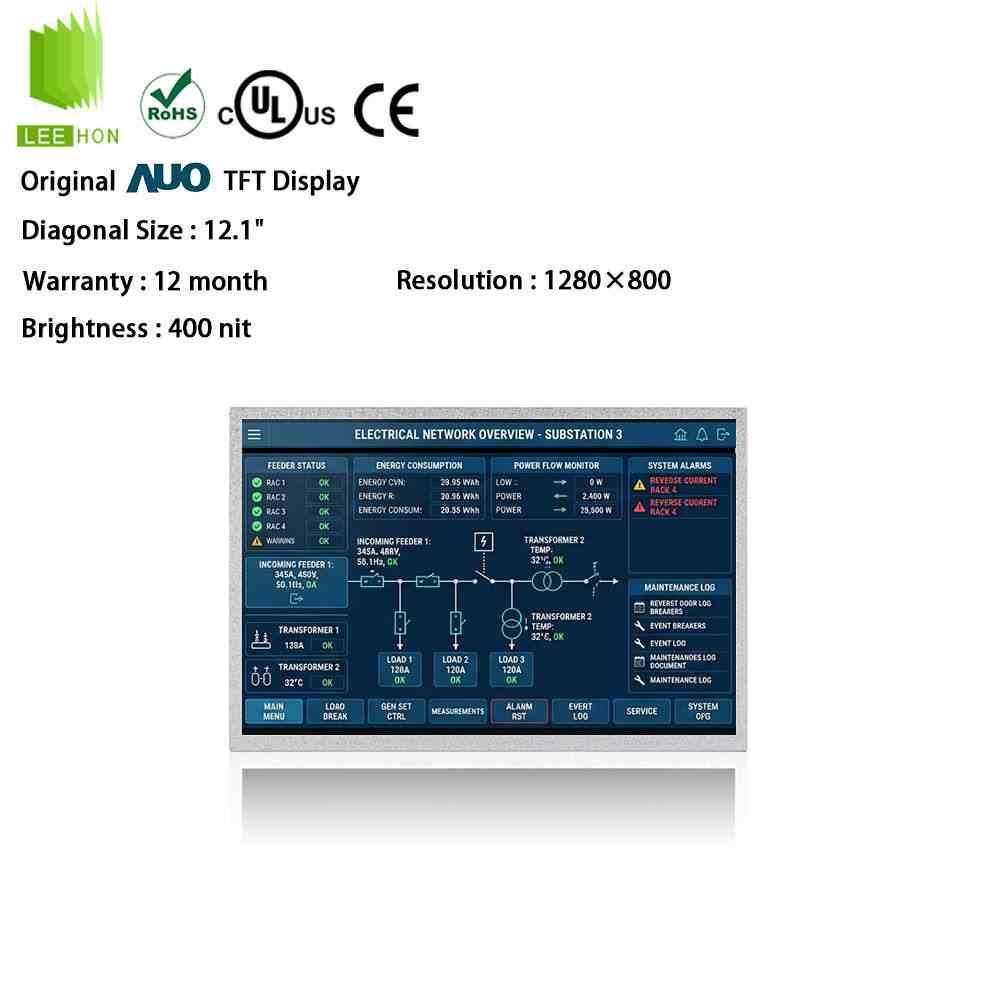

G121EAN01.1是友达AUO的一款12.1英寸工业液晶屏，分辨率为1280×800，属于WXGA规格，显示比例为16:10，适合工业HMI、工控平板、检测仪器、医疗辅助设备、自动化控制终端、车载辅助显示和嵌入式工业显示项目。
这款屏的重点在于12.1寸宽屏比例、1280×800分辨率、400cd/㎡典型亮度、宽视角显示、1通道LVDS接口、3.3V屏体供电、12V背光输入和WLED背光内置驱动。规格书显示，G121EAN01.1支持1280×800显示，内置LED背光驱动板，面向宽视角、宽温和长寿命工业应用。
| 12.1寸LCD友达液晶屏模组G121EAN01.1特征表 | ||
| 特征类别 | 参数名称 | 参数值 |
| 应用特征 | 面板品牌 | 友达 |
| 面板型号 | G121EAN01.1 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| RoHS状态 | - | |
| 工作温度 | -30 ~ 85 °C | |
| 存储温度 | -30 ~ 85 °C | |
| 耐振动性 | - | |
| 结构特征 | 面板尺寸 | 12.1英寸 |
| 重量 | 480g (Max.) | |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 像素数量 | 1280(RGB)×800, WXGA | |
| 像素布局 | RGB垂直条状 | |
| 点间距 (mm) | 0.068×0.204 | |
| 像素间距 (mm) | 0.204×0.204 [124PPI] | |
| 显示区域 (mm) | 261.12(H) × 163.2(V) | |
| 可视区域 (mm) | 264.22(H) × 168.12(V) | |

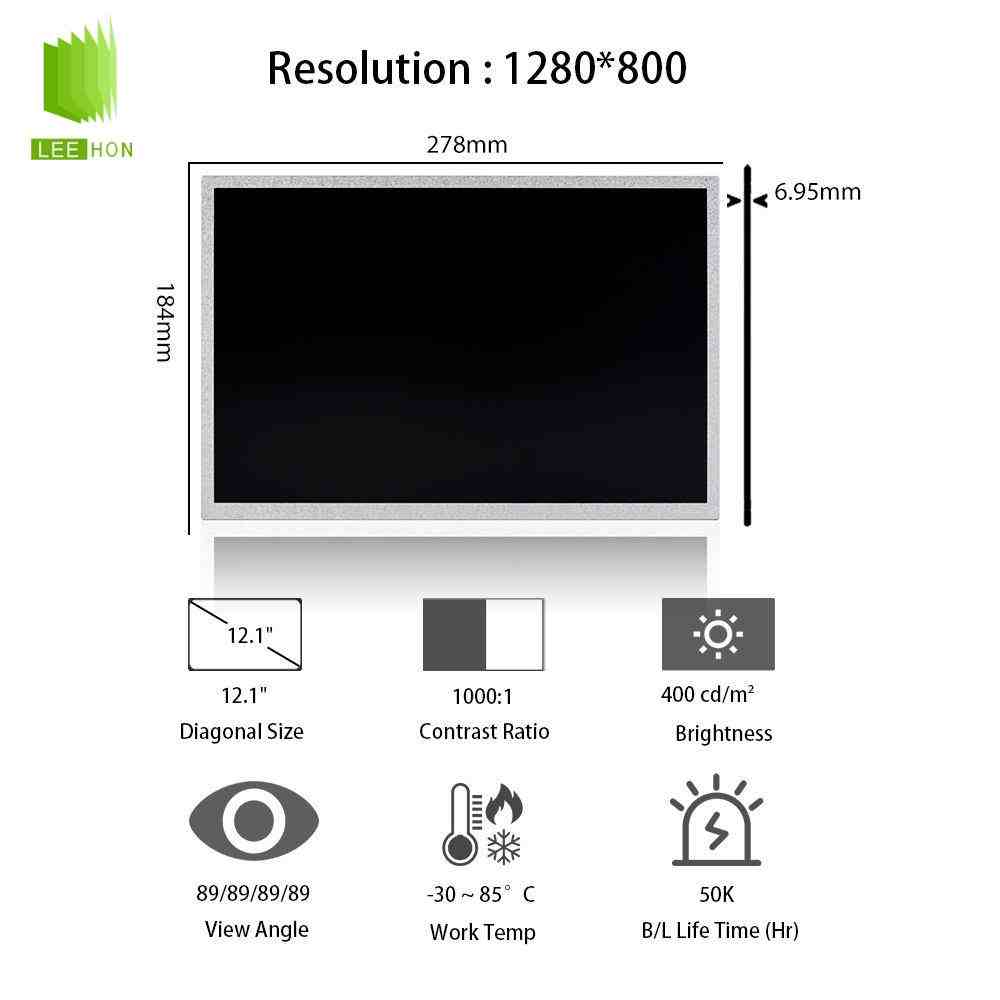

| 外观尺寸 (mm) | 278(H) × 184(V) | |
| 外观厚度 (mm) | 6.95/9.64 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:10 (H:V) | |
| 外观样式 | - | |
| 安装方式 | Side mounting holes (4-M2) on left, right bezel | |
| 光学特征 | 面板亮度 | 400 cd/m²(Typ.) |
| 可视角度 (左/右/上/下) | 89/89/89/89 (Typ.)(CR≥10) | |
| 反应时间 | 25 (Typ.)(Tr+Td) ms | |
| 视角方向 | 全视角 | |
| 工作模式 | AHVA，常黑显示，透射式 | |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 色温 | 6485K | |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 白色色度 | X:0.313; Y:0.329 | |
| NTSC比值 | 73% | |
| sRGB覆盖率 | 99% | |
| Adobe RGB覆盖率 | 75% | |
| DCI-P3覆盖率 | 75% | |
| Rec.2020覆盖率 | 54% | |
| 低蓝光护眼 | - | |
| 白场变动 | 1.33 (Max.)(5 points) | |
| 电子特征 | 翻转扫描 | No |
| 工作频率 | 60Hz | |
| 功率消耗 | 7.05W | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 形状 | - | |
| 寿命(小时) | 50K (Min.) | |
| 背光可换性 | - | |
| 接口位置 | - | |
| 背光驱动 | 含LED驱动 | |
| 接口类型 | 包含在屏信号接口中 | |
| 电压供应 | 10.0/12.0/15.0V (Min./Typ./Max.) | |
| 电流供应 | 450mA (Typ.) | |
| 功率消耗 | 5.4W (Typ.) | |
| 调光模式 | - | |
| 调光区块 | - | |
| PWM占空比 | 1~100% | |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 20KHz | |
| 信号特征 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 500mA (Max.) | |
| 功率消耗 | 1.65W (Max.) | |
| 接口位置 | - | |
| 信号系统 | LVDS (1 ch, 6/8-bit) | |
| 接口类型 | 端子 | |
| 品牌 | 庆良 | |
| 型号 | 093G30-B0001A-1 | |
| 脚间距 | 1.0 mm | |
| Pin 数量 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P1C8B-105A | |
G121EAN01.1工业液晶屏QA问答
Q1：G121EAN01.1适合哪些设备使用？
#友达液晶屏#G121EAN01.1适合工业HMI、工控平板、检测仪器、工业电脑、医疗辅助设备、车载辅助终端、能源设备显示屏和12.1寸嵌入式显示设备。它的1280×800分辨率比传统800×600屏显示内容更多，更适合参数、曲线、菜单、图标和多区域工业UI布局。
Q2：G121EAN01.1的核心参数有哪些？
G121EAN01.1常见参数包括12.1英寸、1280×800分辨率、16:10显示比例、400cd/㎡典型亮度、1000:1典型对比度、89/89/89/89可视角、Normally Black显示模式、3.3V典型输入电压、外形尺寸约278.0×184.0×9.29mm，接口为1通道LVDS，表面处理为AG防眩、3H硬度。
Q3：G121EAN01.1是什么接口？替换时要注意什么？
G121EAN01.1采用1通道LVDS接口，规格书中信号连接器为30Pin结构，并包含VLED、EN、PWM、VDD、LVDS数据、LVDS时钟、SEL 6/8等脚位定义。替换时要重点核对LVDS 30Pin线序、6/8bit模式、屏线方向、3.3V供电、背光控制和主板输出格式，不能只凭“12.1寸1280×800”直接替换。
Q4：G121EAN01.1适合户外或强光环境吗？
G121EAN01.1典型亮度为400cd/㎡，适合室内工业现场、设备机台、控制柜、检测设备和普通半室内应用。若设备用于阳光直射、户外柜机、强反光车间或车载强光环境，建议配合AG/AR盖板、全贴合、遮光结构，或者评估500cd/㎡以上甚至1000cd/㎡级别的高亮工业液晶屏。
Q5：G121EAN01.1和G121EAN01.0有什么区别？
G121EAN01.1和#G121EAN01.0#都属于友达12.1寸WXGA工业液晶屏，分辨率同为1280×800，显示比例同为16:10。但公开资料中G121EAN01.1常见亮度为400cd/㎡，而G121EAN01.0常见亮度为500cd/㎡。两者不能只按“G121EAN01系列”混用，维修替换时要核对完整后缀、亮度、接口线序、背光输入、结构厚度和供货状态。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
