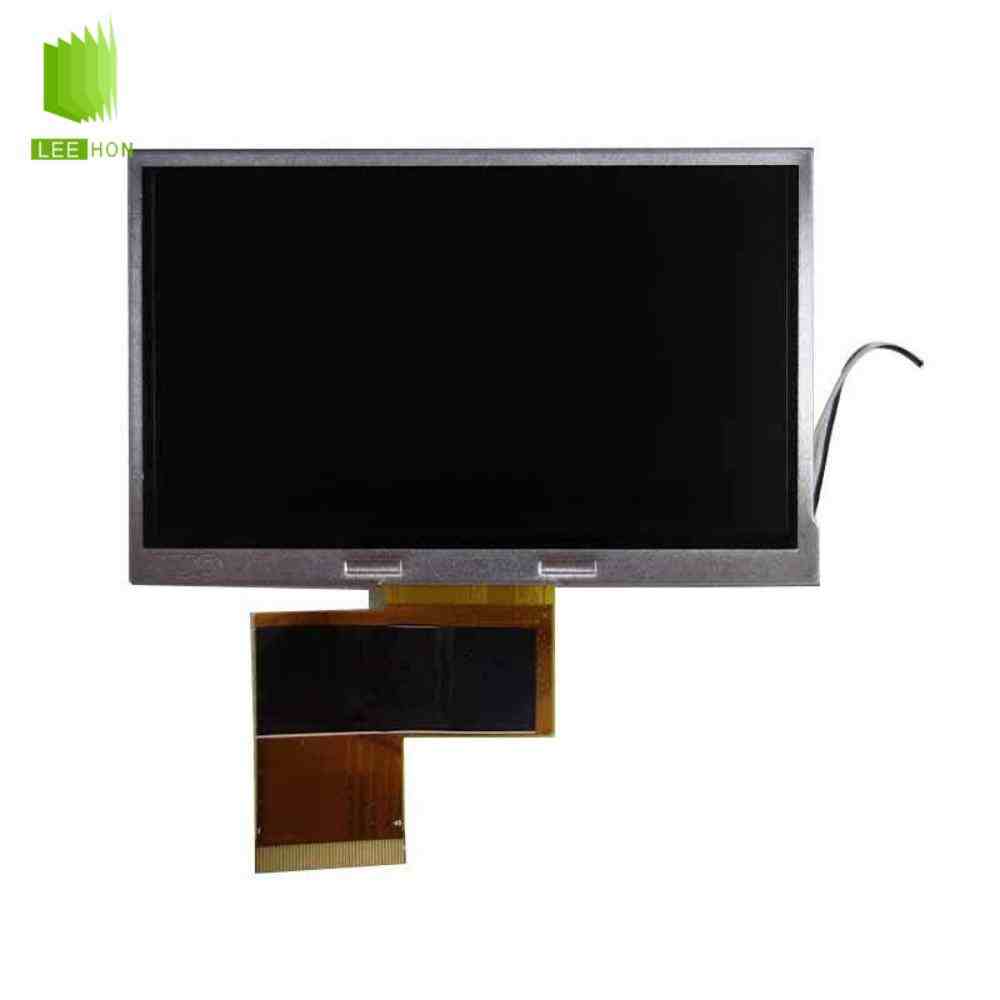

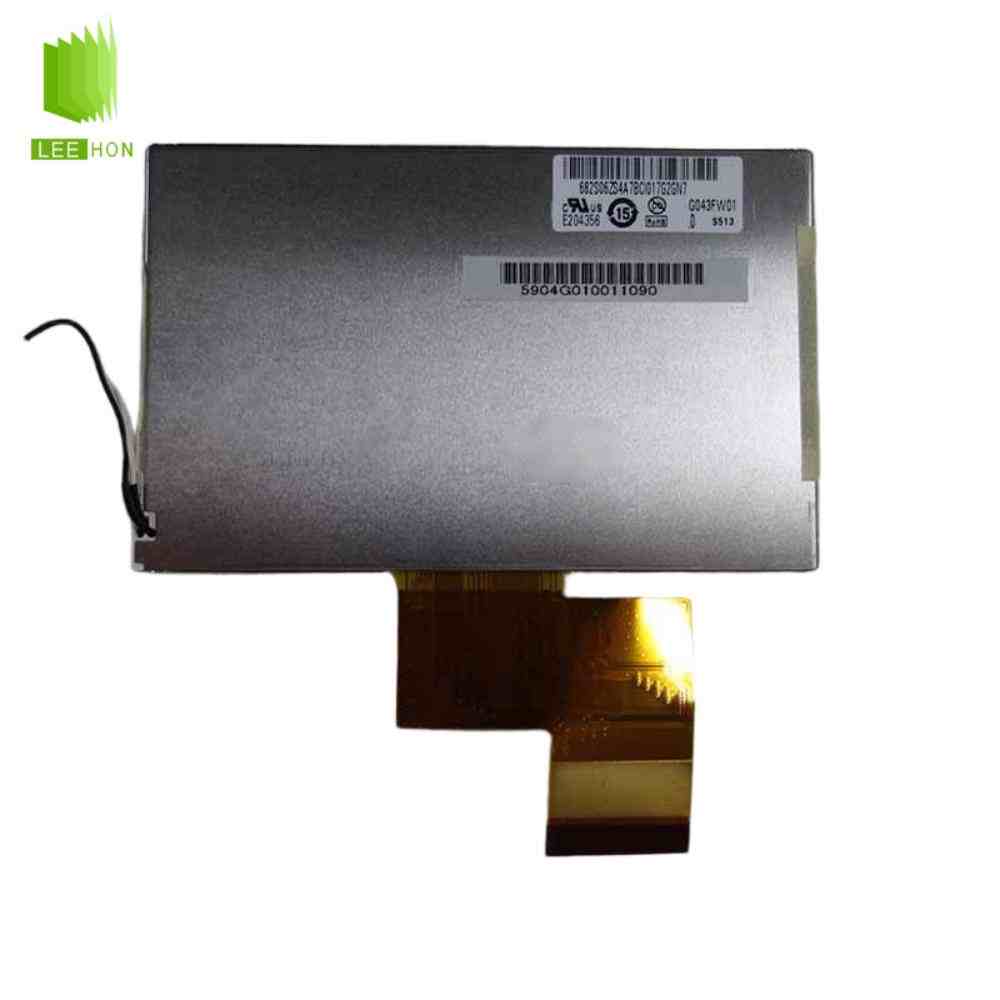

G043FW01 V0是友达（AUO）推出的一款4.3英寸工业TFT液晶屏，采用480×272 WQVGA分辨率、45Pin数字TTL/RGB接口和WLED背光。该屏典型亮度为450cd/㎡、对比度为400:1，工作温度为-20℃至70℃，外形尺寸约105.7×67.4×4.19mm，适合小型工业控制器、仪器仪表及嵌入式显示终端。
| 4.3寸LCD友达液晶屏模组G043FW01 V0信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 制造商 | 友达 |
| 型号 | G043FW01 V0 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 对角尺寸 | 4.3" | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |
| 抗振性能 | 抗振性能 | 1.5G (14.7 m/s²) |
| 备注信息 | 备注信息 | Mass production from Jul. 2011 |
| 结构详情 | 解析度 | 480(RGB)×272, WQVGA |
| 像素排列 | RGB垂直条状 | |
| 显示区域 | 95.04(H) × 53.856(V) | |
| 外观尺寸 | 105.7(H) × 67.4(V) | |
| 外观厚度 | 外观厚度 | 4.19 (Typ.) |
| 宽高比 | 宽高比 | 16:9 (H:V) |
| 重量 | 重量 | 68.0g (Max.) |
| 表面处理 | 表面处理 | 雾面，Hard coating (3H) |
| 光学详情 | 显示亮度 | 450 cd/m² (Typ.) |
| 对比度 | 400:1 (Typ.) (透射) | |
| 可视角度 | 65/65/50/55 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 响应时间 | 响应时间 | 15/20 (Typ.)(Tr/Td) ms |
| 支持颜色 | 支持颜色 | 16.7M (8-bit) |
| 色温 | 色温 | 6737K |
| NTSC比值 | NTSC比值 | 50% |
| sRGB覆盖率 | sRGB覆盖率 | 69% |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | 翻转 (180°) |
| 功率总耗 | 功率总耗 | 0.73W |
| 时序控制 | 时序控制 | Embedded T-CON |
| 信号详情 | 电压供应 | 3.3/3.3V (Typ.)(VDD/VDDIO) |
| 电流供应 | 25/20mA (Typ.)(IDD/IDDIO) | |
| 信号类型 | Parallel RGB (1 ch, 8-bit) | |
| 接口类型 | 接口类型 | FPC |
| 接口详情 | 接口详情 | 品牌：-，型号：-，数量：1 pcs，脚数：45 pins，脚距：0.5 mm |
| 光源详情 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 光源寿命 | 30K (Min.) 小时 | |
| 电压供应 | 电压供应 | 26V (Typ.) |
| 电流供应 | 电流供应 | 25mA (Typ.) |
| 功耗 | 功耗 | 560mW |
| 接口类型 | 接口类型 | 端子 |
| 接口详情 | 接口详情 | 品牌：恩得利，型号：H201K-P02N-02B，数量：1 pcs，脚数：2 pins，脚距：1.25 mm，脚定义：BLE-2PINS-AC |
G043FW01 V0常见FQA
Q1：G043FW01 V0是LVDS接口吗？
不是。G043FW01 V0采用45Pin、24bit数字TTL/RGB并行接口，逻辑供电典型值为3.3V。普通LVDS或eDP驱动板不能直接连接，主板需要支持480×272分辨率及对应RGB时序。
Q2：G043FW01 V0的450cd/㎡亮度适合户外吗？
450cd/㎡亮度适合室内车间、仪器仪表以及带遮光结构的设备，但不属于阳光直射型高亮屏。该屏采用TN常白显示技术，典型可视角度约为左右65°、上50°、下55°，安装时还应注意主要观看方向。
Q3：G043FW01 V0需要另外配置LED背光驱动吗？
需要匹配相应的恒流背光驱动方案。规格书给出的WLED背光典型参数约为26V、25mA，功耗约0.65W，典型工作寿命条件下标称最低30000小时。不能将背光接口直接按3.3V液晶逻辑电源连接。
Q4：G043FW01 V0可以直接用其他4.3英寸480×272液晶屏替换吗？
不能只根据尺寸和分辨率判断。G043FW01 V0采用45Pin TTL/RGB接口，而部分同尺寸型号可能采用40Pin RGB或其他Pin定义。例如G043FTN01.0虽然同为4.3英寸、480×272，但连接器针数不同，因此替换时需要重新核对FPC线序、外形尺寸、背光参数和驱动时序。
