N104STN01.1友达LCD工业液晶屏怎么样
N104STN01.1是友达（AUO）10.4英寸工业液晶屏，采用800×600 SVGA分辨率和4:3显示比例，典型亮度约450cd/㎡、对比度约900:1，工作温度为-20℃至70℃。这款屏比较值得注意的是，它采用60Pin并行RGB接口，并非10.4英寸工业屏中较常见的LVDS接口，同时WLED背光不集成驱动。适合工业控制面板、HMI、人机界面及仪器设备等应用。了解LCD液晶屏医疗场景解决方案

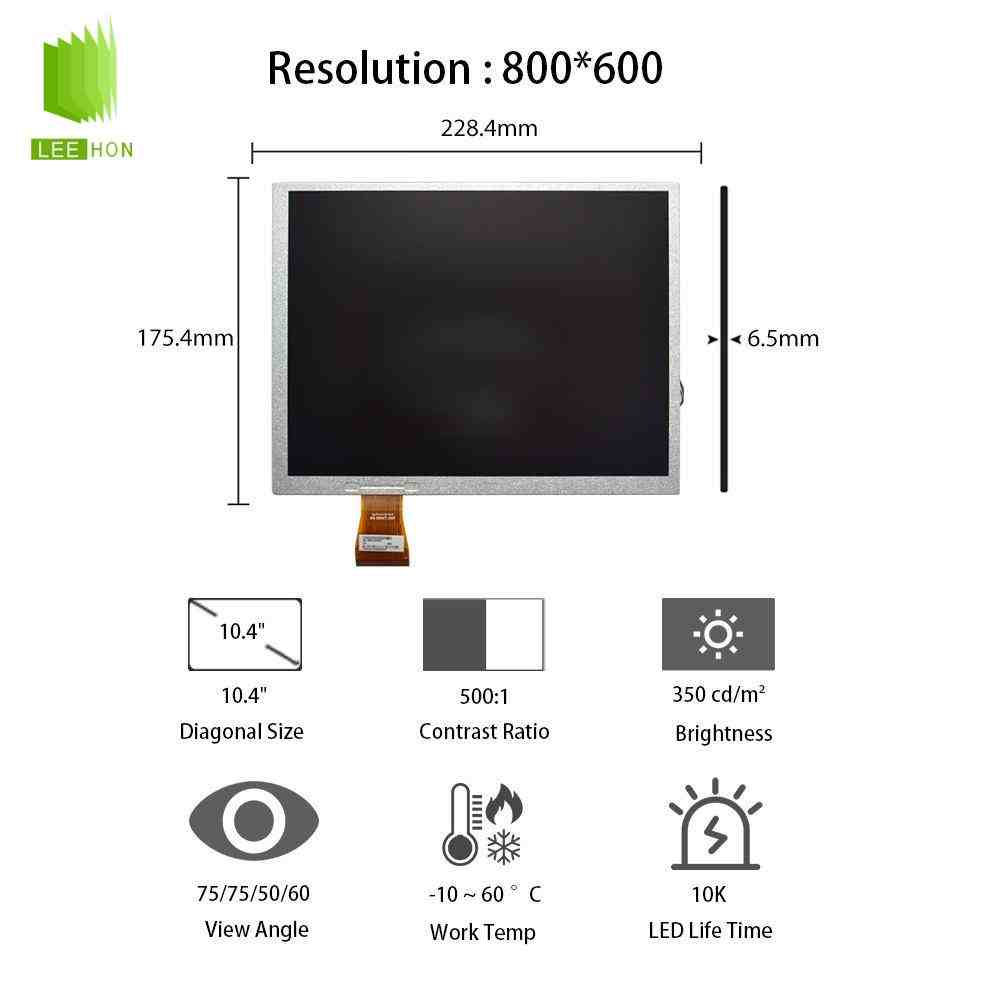

| 10.4寸LCD友达液晶屏A104SN03 V1信息表 | ||
| 类别 | 属性 | 值 |
| 应用特征 | 面板品牌 | 友达 |
| 面板型号 | A104SN03 V1 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | A104SN03 V.1 | |
| 备注信息 | HV/DE mode | |
| 工作环境 | 工作温度 | -10 ~ 60 °C |
| 存储温度 | -20 ~ 70 °C | |
| 结构特征 | 面板尺寸 | 10.4英寸 |
| 重量 | 400±20g | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 像素数量 | 800(RGB)×600, SVGA | |
| 像素布局 | RGB垂直条状 | |
| 像素特征 | 点间距 (mm) | 0.088×0.264 |
| 像素间距 (mm) | 0.264×0.264 [96PPI] | |

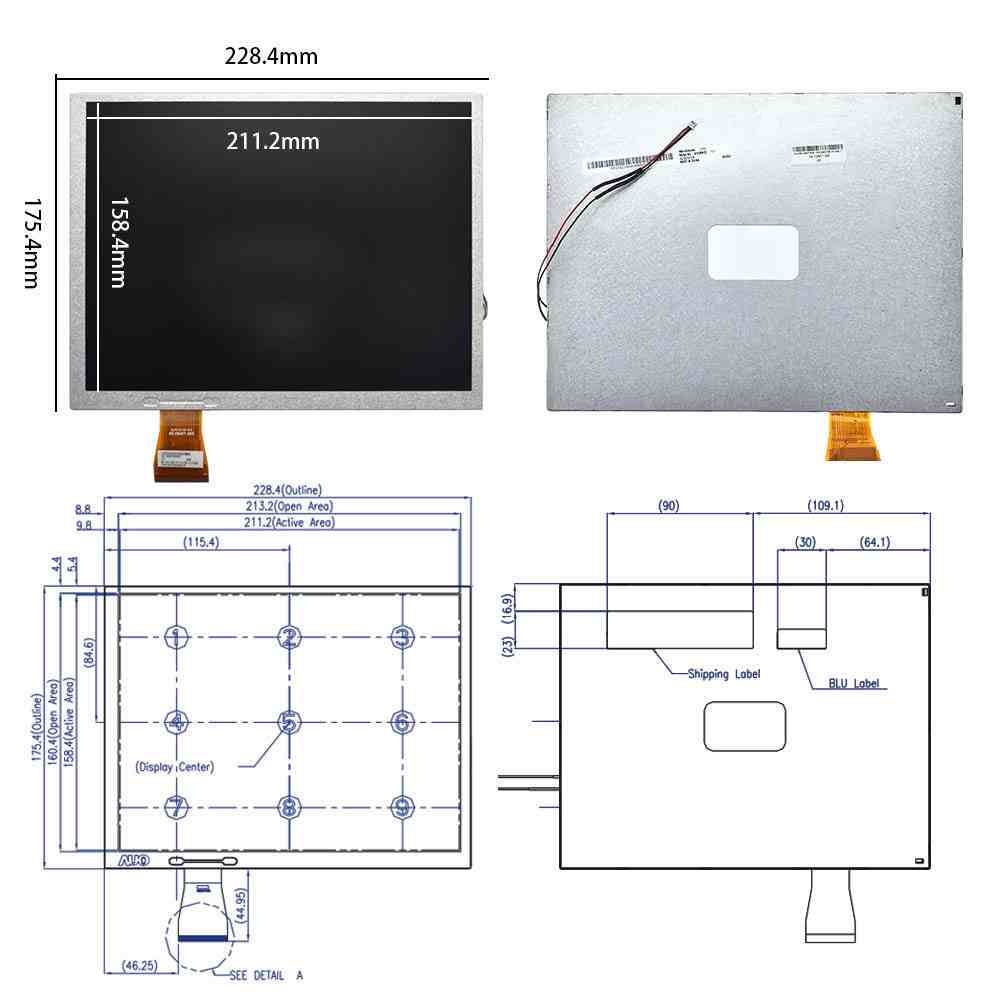

| 结构尺寸 | 显示区域 (mm) | 211.2(H) × 158.4(V) |
| 可视区域 (mm) | 213.2(H) × 160.4(V) | |
| 外观尺寸 (mm) | 228.4(H) × 175.4(V) | |
| 外观厚度 (mm) | 6.2±0.3 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 安装方式 | 安装方式 | Without |
| 光学特征 | 面板亮度 | 350 cd/m²(Typ.) |
| 可视角度 (左/右/上/下) | 75/75/50/60 (Typ.)(CR≥10) | |
| 反应时间 | 30 (Typ.)(Tr+Td) ms | |
| 视角方向 | 6 o'clock | |
| 工作模式 | TN，常白显示，透射式 | |
| 对比度 | 500 : 1 (Typ.) (透射) | |
| 显示颜色 | 色温 | 5598K |
| 显示颜色 | 262K/16.7M (6-bit / 6-bit + Dithering) | |
| 白色色度 | X:0.330; Y:0.350 | |
| 1931色域 | NTSC比值 | 52% |
| sRGB覆盖率 | 68% | |
| Adobe RGB覆盖率 | 53% | |
| DCI-P3覆盖率 | 53% | |
| Rec.2020覆盖率 | 39% | |
| 白场变动 | 白场变动 | 1.25/1.33 (Typ./max.)(9 points) |
| 电子特征 | 翻转扫描 | No |
| 工作频率 | 60Hz | |
| 功率消耗 | 3.4W (Max.) | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | 3S12P | |
| 形状 | 阵列 | |
| 寿命(小时) | 10K (Min.) | |
| 背光可换性 | No | |
| WLED电气 | 电压供应 | 8.8/10.0/10.7V (Min./Typ./Max.) |
| 电流供应 | 300mA (Typ.) | |
| 功率消耗 | 3.0/3.21W (Typ./Max.) | |
| 接口特征 | 背光驱动 | 无 |
| 接口类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 朝富 |
| 型号 | JT1025-1021 | |
| 脚间距 | - | |
| Pin 数量 | 2 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-2PINS-AC | |
| 驱动电气 | 电压供应 | 3.3/11/15/-7V (Typ.)(VCC/AVDD/VGH/VGL) |
| 电流供应 | 10/24/0.4/-0.4mA (Typ.)(ICC/IDD/IGH/IGL) | |
| 功率消耗 | 0.43W (Typ.) | |
| 信号逻辑电压 | 信号逻辑电压 | GND≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
| 接口特征 | 信号系统 | TTL (1 ch, 6/8-bit) + SPI |
| 接口类型 | FPC | |
| 接口位置 | - | |
| FPC详情 | 品牌 | - |
| 型号 | - | |
| 脚间距 | 0.5 mm | |
| Pin 数量 | 60 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
N104STN01.1常见FQA
Q1：N104STN01.1是LVDS接口吗？
不是。公开规格资料显示，N104STN01.1采用的是60Pin并行RGB接口，支持6bit/8bit RGB数据，并不是20Pin或30Pin LVDS。因此设备维修换屏时，不能因为同样是10.4英寸、800×600就直接使用常见LVDS屏替换。
Q2：N104STN01.1的450cd/㎡亮度适合户外使用吗？
450cd/㎡对于工业控制柜、明亮车间和室内设备具有较好的可视性，但通常还不能归为阳光直射型高亮屏。如果设备安装在户外强光环境，还需要综合考虑更高亮度、防反射玻璃、光学贴合以及整机遮阳设计。
Q3：N104STN01.1需要另外配置LED背光驱动吗？
需要。公开规格资料标注该屏采用WLED背光，背光寿命约30000小时，并且不集成LED Driver。因此单独点屏或开发驱动方案时，除了RGB显示信号，还需要匹配相应的LED恒流背光驱动。
Q4：N104STN01.1可以随便替换其他10.4英寸800×600工业屏吗？
不建议只按尺寸和分辨率判断。N104STN01.1采用60Pin并行RGB接口，外形尺寸约228.4×175.4×6.2mm，工作温度约-20℃至70℃；而市场上很多10.4英寸SVGA工业屏采用LVDS接口，接口方式和结构可能完全不同。因此替换时应重点核对接口类型、Pin定义、外形尺寸、背光驱动及安装结构。
