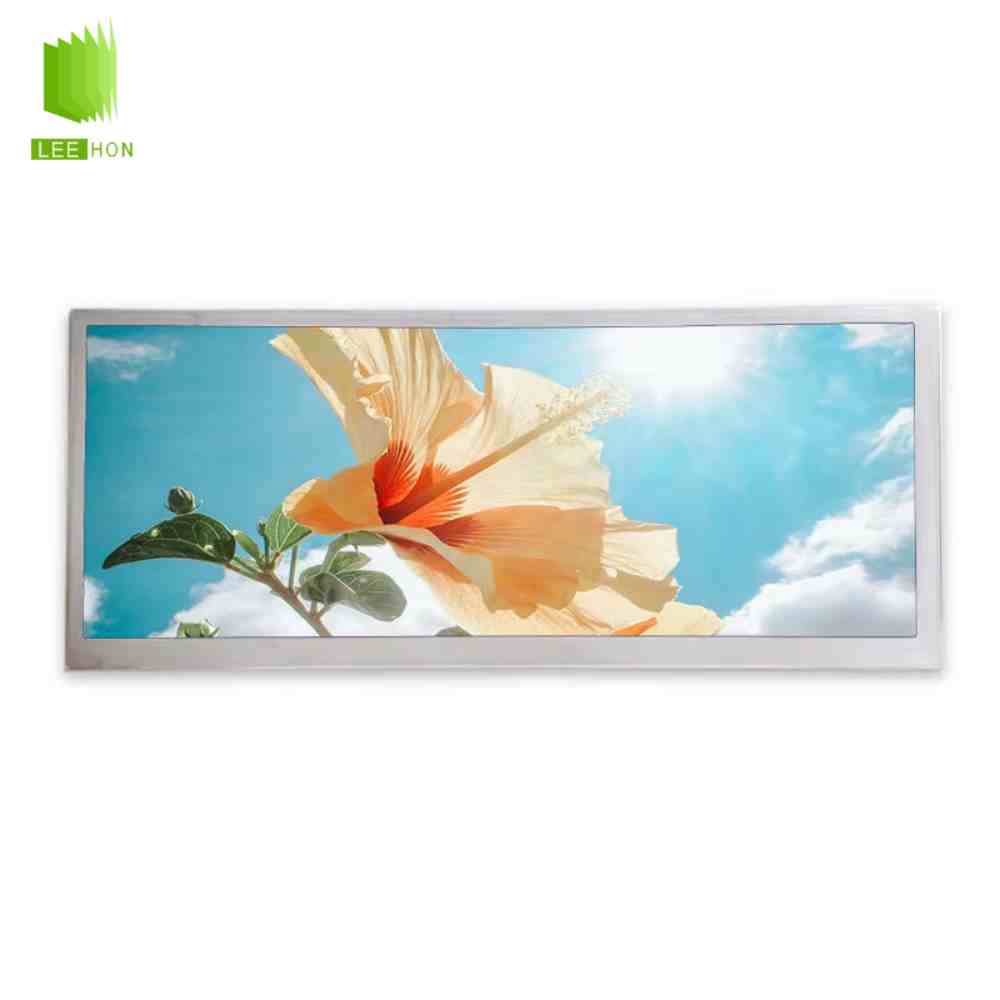

C123HAN02.5是友达（AUO）推出的一款12.3英寸超宽工业液晶屏，采用1920×720分辨率、约8:3显示比例、AHVA广视角技术、40Pin双通道LVDS接口和WLED背光。公开规格资料显示其亮度约600cd/㎡、对比度1000:1，工作温度为-30℃至85℃，并具有2.9G抗振参数，适合车载仪表、工程机械显示、工业控制台以及需要横向展示大量信息的嵌入式设备。推荐了解:车载LCD液晶屏解决方案
| 12.3寸友达液晶屏模组C123HAN02.5信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 面板品牌 | 友达 |
| 面板型号 | C123HAN02.5 | |
| 面板尺寸 | 12.3英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -40 ~ 95 °C | |
| RoHS状态 | - | |
| 耐振动性 | 2.9G (28.4 m/s²) | |
| 结构详情 | 像素数量 | 1920(RGB)×720 |
| 点间距 | 0.0507×0.1521 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.1521×0.1521 mm (H×V) [167PPI] | |
| 显示区域 | 292.032×109.512 mm (H×V) | |
| 光学详情 | 面板亮度 | 600 cd/m² (Min.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 背光详情 | 光源类型 | WLED |
| 光源形状 | 4串 | |
| 光源寿命 | 10K (Min.) 小时 | |
| 位置 | 侧入式光源 | |
| 信号详情 | 信号系统 | LVDS (2 ch, 8-bit) |
| 电压输入 | 3.3V (Typ.) | |
| 电流输入 | 655.9/1219.2mA (Typ./Max.) | |
C123HAN02.5常见FQA
Q1：C123HAN02.5为什么采用1920×720这种特殊分辨率？
1920×720配合12.3英寸约8:3超宽比例，是该型号比较明显的特点。相比常见16:9屏幕，它更适合横向排列车速、状态参数、报警信息、导航或设备数据，因此在仪表盘、工程机械中控和长条形工业终端中更有优势。
Q2：C123HAN02.5适合高低温和振动环境吗？
该屏公开规格给出的工作温度为-30℃至85℃，存储温度为-40℃至95℃，抗振能力约2.9G，同时采用雾面表面和600cd/㎡亮度，环境适应性明显高于普通消费显示屏。需要注意，这些参数说明其适合车载及工业应用方向，但是否满足某个整车项目的具体车规认证要求，仍需结合项目标准和对应规格文件确认。
Q3：C123HAN02.5的40Pin接口可以直接接普通LVDS驱动板吗？
不能只看40Pin。该型号采用双通道8bit LVDS，液晶逻辑供电典型值为3.3V，刷新率为60Hz，因此驱动板必须支持1920×720这种非标准宽屏分辨率，并匹配双通道LVDS及具体Pin定义。普通只支持1366×768或1920×1080的LVDS板不一定能够直接驱动。
Q4：C123HAN02.5需要另外配置LED背光驱动吗？
需要。该屏采用8S4P WLED侧入式背光，公开规格标注不集成背光驱动，灯串典型电压约24V，因此整机需要另外配置匹配的恒流LED驱动方案。其公开背光寿命数据约为最低10000小时，对于长期连续运行项目，还应重点评估每天点亮时间和实际背光寿命要求。
