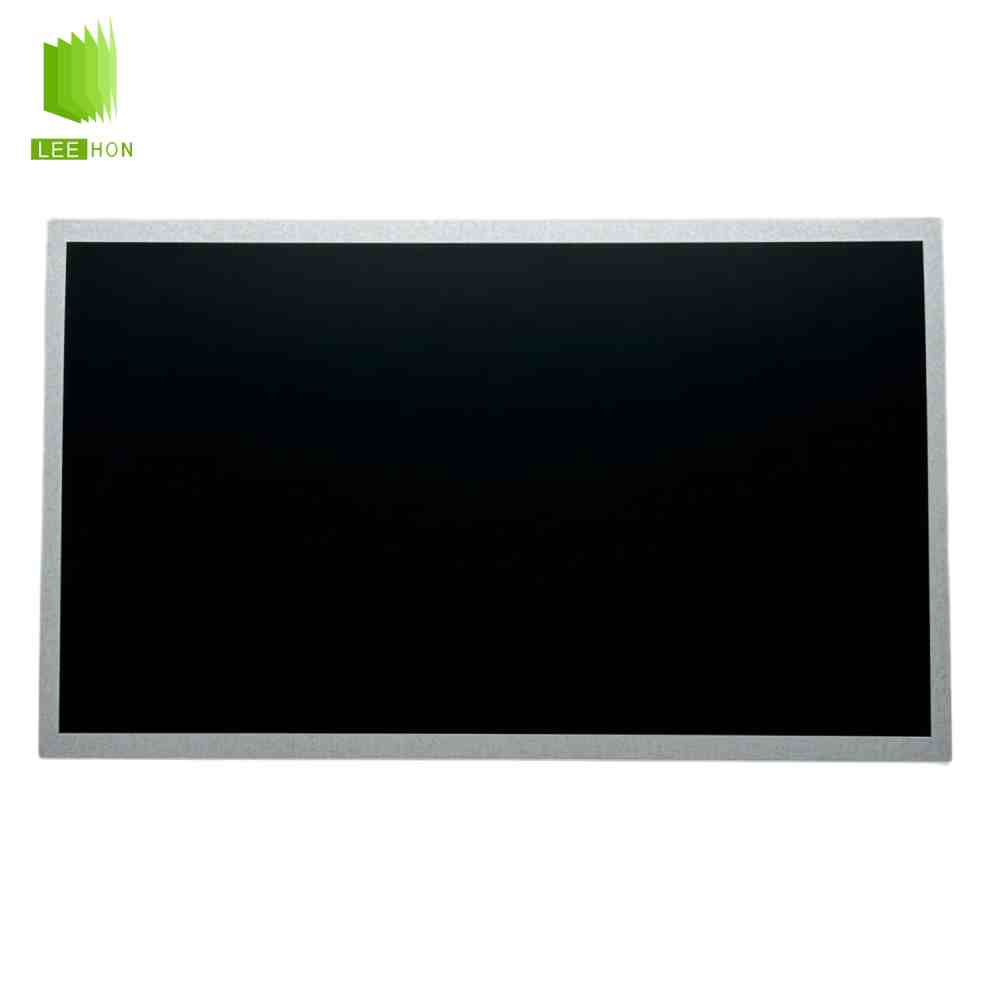

G156HTN02.0友达工业液晶屏怎么样？
G156HTN02.0是友达（AUO）推出的一款15.6英寸工业液晶屏，采用1920×1080 Full HD分辨率、16:9显示比例、TN常白显示技术、30Pin双通道LVDS接口和WLED背光。该屏典型亮度为400cd/㎡、对比度为700:1，支持16.7M色彩，液晶逻辑供电为3.3V，并集成LED背光驱动。工作温度为-10℃至70℃，适合工业控制终端、检测设备、自动化设备及嵌入式工控显示系统。
| 15.6寸LCD友达液晶屏模组G156HTN02.0参数表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 面板品牌 | 友达 |
| 面板型号 | G156HTN02.0 | |
| 面板尺寸 | 15.6英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 工作环境 | 工作温度 | -10 ~ 70 °C |
| 存储温度 | -20 ~ 70 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 结构详情 | 像素数量 | 1920(RGB)×1080, FHD |
| 像素布局 | RGB垂直条状 | |
| 显示区域 | 344.16×193.59 mm (H×V) | |
| 可视区域 | 347.06×196.49 mm (H×V) | |
| 外观尺寸 | 363.8×215.9 mm (H×V) | |
| 外观厚度 | 9.3±0.5 mm | |
| 重量 | 0.94/1.10Kgs (Typ./Max.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 400 cd/m² (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) | |
| 可视角度 | 80/80/70/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 反应时间 | 8 (Typ.)(Tr+Td) ms | |
| 显示颜色 | 16.7M (8-bit) | |
| 白色色度 | Wx:0.313; Wy:0.329 | |
| 色温 | 6485K | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 背光详情 | 光源类型 | WLED |
| 光源寿命 | 50K (Typ.) 小时 | |
| 接口类型 | 端子 | |
| 电压输入 | 12.0±1.2V | |
| 电流输入 | 0.73/0.88A (Typ./Max.) | |
| 信号详情 | 信号系统 | LVDS (2 ch, 8-bit) |
| 电压输入 | 3.3V (Typ.) | |
| 电流输入 | 0.85/1.02A (Typ./Max.) | |
| 接口类型 | 端子 | |
| 接口脚数 | 30 pins | |
G156HTN02 .0常见问题有哪些？
Q1：G156HTN02.0是IPS全视角工业屏吗？
不是。G156HTN02.0采用TN显示技术，典型水平可视角度为左右80°，垂直为上下70°，更适合正面观看为主的工业设备。对于多人侧面查看或对视角要求较高的设备，应优先比较AHVA、IPS类全视角型号。
Q2：G156HTN02.0的30Pin接口是LVDS还是eDP？
它采用的是30Pin双通道LVDS，不是eDP。液晶逻辑供电为3.3V，接口同时传输Odd/Even两组LVDS数据，因此配驱动板时必须支持1920×1080、双通道8bit LVDS以及对应Pin定义，不能因为同为30Pin就与eDP屏直接互换。
Q3：G156HTN02.0的背光需要单独配置恒流板吗？
通常不需要。该型号已经集成LED背光驱动，背光输入典型电压为12V，并提供LED Enable及PWM调光控制；规格书标示LED背光寿命最低约30000小时、典型约50000小时。配套时重点确认12V背光电源和调光信号即可。
Q4：现在维修设备还能继续选G156HTN02.0吗？
需要特别注意供货状态。AUO Display Plus的EOL通知显示，G156HTN02.0已于2021年12月发布停产通知，并且官方通知中没有指定直接替代型号，可联系立煌科技寻找替换屏。因此老设备维修时除了寻找原型号库存，也应提前评估替代屏，并重新核对外形尺寸、LVDS接口、3.3V供电、背光以及视角等参数。
G156HTN02.015.6寸液晶屏同尺寸型号
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| G156HCE-L01 | 群创 | 15.6" | 液晶模组 | 1920×1080 | 450 | 800:1 | WLED | LVDS |
| G156HAN02.3 | 友达 | 15.6" | 液晶模组 | 1920×1080 | 500 | 1000:1 | WLED | LVDS |
| G156HCE-LN1 | 群创 | 15.6" | 液晶模组 | 1920×1080 | 350 | 800:1 | WLED | LVDS |
| EV156FHM-N11 | 京东方 | 15.6" | 液晶模组 | 1920×1080 | 500 | 1200:1 | WLED | LVDS |
| TM156VDSG17 | 天马 | 15.6" | 液晶模组 | 1920×1080 | 400 | 1000:1 | WLED | LVDS |
| G156HAN02.1 | 友达 | 15.6" | 液晶模组 | 1920×1080 | 500 | 1000:1 | WLED | LVDS |
| G156HTN02.0 | 友达 | 15.6" | 液晶模组 | 1920×1080 | 400 | 700:1 | WLED | LVDS |
| G156HTN02.1 | 友达 | 15.6" | 液晶模组 | 1920×1080 | 400 | 700:1 | WLED | LVDS |
