友达G156XTN01.0液晶屏怎么样？

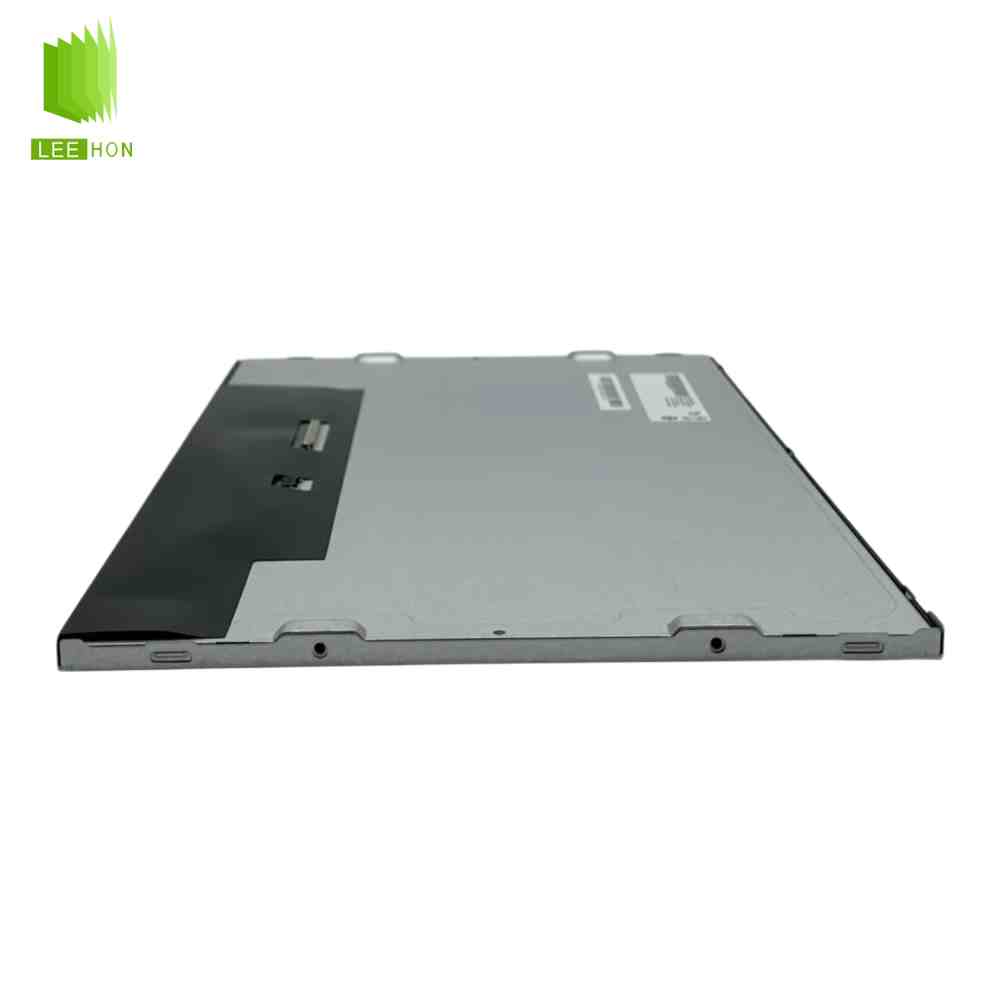

G156XTN01.0是友达（AUO）推出的一款15.6英寸工业液晶屏，采用1366×768 WXGA分辨率、16:9显示比例、TN常白显示技术、30Pin单通道LVDS接口和WLED背光。该屏典型亮度为400cd/㎡、对比度为800:1，液晶逻辑供电为3.3V，并集成LED背光驱动。其工作温度达到-30℃至85℃，相比普通15.6英寸显示屏更适合高低温工业设备、自动化终端及户外设备内部显示系统。
| 15.6寸LCD友达液晶屏模组G156XTN01.0参数表 | ||
| 类别 | 参数项 | 参数值 |
| 应用详情 | 制造商 | 友达 |
| 型号 | G156XTN01.0 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 15.6" | |
| 存储温度 | -30 ~ 85 °C | |
| 工作温度 | -30 ~ 85 °C | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 结构详情 | 解析度 | 1366(RGB)×768, WXGA |
| 点间距(mm) | 0.084×0.252 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.252×0.252 (H×V) [100PPI] | |
| 显示区域(mm) | 344.232(H) × 193.536(V) | |
| 开口区域(mm) | 350.4(H) × 196.94(V) | |
| 外观尺寸(mm) | 363.8(H) × 215.9(V) | |
| 外观厚度(mm) | 9.1±0.5 | |
| 物理形状 | 平面矩形 | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | Side mounting holes (4-M3) on left, right bezel | |
| 重量 | 860g (Typ.) | |
| 表面处理 | 雾面，Hard coating (3H)，反射率 4.3% (Typ.) | |
| 光学详情 | 显示亮度 | 400 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 85/85/50/80 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 推荐视向 | 6 o'clock | |
| 响应时间 | 10 (Typ.)(Tr+Td) ms | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.33/1.43 (Typ./Max.)(5 points) | |
| NTSC比值 | 63% | |
| sRGB覆盖率 | 82% | |
| AdobeRGB覆盖率 | 65% | |
| DCI-P3覆盖率 | 65% | |
| Rec.2020覆盖率 | 47% | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 5.43W (Typ.) | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 0.20/0.24A (Typ./Max.) | |
| 功率消耗 | 0.66/0.79W (Typ./Max.) | |
| 信号类型 | LVDS (1 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 航空电子 | |
| 接口型号 | FI-XB30SSL-HF15 | |
| 接口脚距 | 1.0 mm | |
| 接口脚数 | 30 pins | |
| 接口数量 | 1 pcs | |
| 接口脚定义 | LVDS-30P1C8B-170A | |
| 光源详情 | 光源类型 | WLED |
| 光源寿命 | 50K (Min.) 小时 | |
| 光源位置 | 侧入式光源 | |
| 接口类型 | 端子 | |
| 接口品牌 | 恩得利 | |
| 接口型号 | 3808K-F05N-12R | |
| 接口脚距 | 1.25 mm | |
| 接口脚数 | 5 pins | |
| 接口数量 | 1 pcs | |
| 光源驱动 | 含LED驱动 | |
| 电压供应 | 12.0±1.2V | |
| 电流供应 | 0.40/0.48A (Typ./Max.) | |
| 功率消耗 | 4.77/5.72W (Typ./Max.) | |
| 亮度调节 | PWM占空比 5~100% | |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 20KHz | |
G156XTN01.0常见问题
Q1：G156XTN01.0最大的特点是宽温吗？
是。规格书给出的工作温度和存储温度均为-30℃至85℃，这是该型号比较突出的工业属性。对于设备需要冬季低温启动，或者内部温升较高的控制柜、自助终端等场景，相比0℃～50℃一类普通显示屏有更大的环境适应范围。
Q2：G156XTN01.0的30Pin LVDS可以直接接普通驱动板吗？
不能只根据30Pin判断。G156XTN01.0采用单通道LVDS，分辨率为1366×768，液晶逻辑供电为3.3V；规格书中的Pin 26～30均为3.3V供电。驱动板除了支持WXGA和单通道LVDS，还必须确认供电电压及完整Pin定义。
Q3：G156XTN01.0需要另外配置LED恒流板吗？
通常不需要。该型号已经集成LED背光驱动，背光接口直接输入12V，并提供ON/OFF以及PWM/模拟调光信号，规格书标示LED背光寿命最低约50000小时。配套时主要确认12V背光电源、使能和调光控制是否匹配。
Q4：G156XTN01.0能直接替换G156XW01 V3等15.6英寸1366×768屏吗？
不能仅凭尺寸和分辨率直接替换。G156XTN01.0的液晶逻辑供电为3.3V，而不同15.6英寸LVDS屏可能采用5V供电，同时外形厚度、接口线序和背光控制也可能不同。更换时应重点核对供电、30Pin线序、安装尺寸以及背光接口，避免因“同尺寸、同分辨率”而误判兼容。
