P270HVN02.0是友达AUO的一款27英寸FHD工控液晶屏，分辨率为1920×1080，显示比例为16:9，主要适合工业显示器、工控一体机、设备监控终端、商显设备、检测设备和自动化产线看板等应用。规格资料显示，P270HVN02.0支持16.7M色，采用W-LED背光，输入信号为2通道LVDS接口，并且模组本身不包含背光驱动。
和很多小尺寸工业屏不同，P270HVN02.0的选型重点在于27寸结构空间、LVDS 30Pin线序、5V屏体供电、背光驱动能力、整机散热和触摸盖板配套。它更像是一个显示系统项目，而不是单片屏简单替换。
| AUO友达27寸LCD工业液晶模组P270HVN02.0信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | 友达 |
| 型号名称 | P270HVN02.0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 抗振能力 | - | |
| 适用于 | - | 工业显示 |
| 备注信息 | - | TCO 7.0 Compliance |
| 结构概况 | 屏幕尺寸 | 27.0吋 |
| 重量 | 2.18Kgs (Typ.) | |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.10375×0.31125 mm | |
| 像素间距(W×H) | 0.31125×0.31125 mm [81PPI] | |
| 结构尺寸 | 显示尺寸(W×H) | 597.6×336.15 mm |
| 可视尺寸(W×H) | 601.6×340.15 mm | |
| 外观尺寸(W×H) | 613.6×356.85 mm | |
| 外观厚度 | 7.18/10.5 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 16:9 (W:H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M2) on left, right bezel |
| 光学特征 | 亮度(cd/m²) | 300 (Typ.) |
| 光学模式 | VA，常黑显示，透射式 | |
| 对比度 | 3000:1 (Typ.) (透射) | |
| 可视角度(左/右/上/下) | 89/89/89/89 (Typ.)(CR≥10) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 7/5 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 色温 | 6485K |
| 颜色数量 | 16.7M (8-bit) | |
| 白场色度 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 72% |
| sRGB覆盖率 | 95% | |
| Adobe RGB覆盖率 | 73% | |
| DCI-P3覆盖率 | 75% | |
| Rec.2020覆盖率 | 54% | |
| 白场变动 | - | 1.25/1.33 (Typ./Max.)(9 points) |
| 功率总耗 | - | 19.53W (Typ.) |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 信号电气 | 电流输入 | 0.93/1.22A (Typ./Max.) |
| 电压输入 | 5.0V (Typ.) | |
| 功耗 | 4.65/5.58W (Typ./Max.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 信号类型 | LVDS (2 ch, 8-bit) | |
| 信号接口 | 品牌 | 禾昌 |
| 型号 | AL230F-A0G1D-P | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 脚定义 | LVDS-30P2C8B-160A | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | 4串 | |
| 数量 | 15S4P | |
| 寿命(小时) | 40K (Min.) | |
| 是否可换 | - | |
| WLED电气 | 电流输入 | 80/84mA (Typ./Max.) |
| 电压输入 | 43.5/46.5/51V (Min./Typ./Max.) | |
| 功耗 | 14.88/16.32W (Typ./Max.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| WLED驱动 | 无 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI1406M1HRN-NH1 | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 脚定义 | BLE-6PINS-CCAACC | |
一、这块屏更适合做“工业显示器主屏”

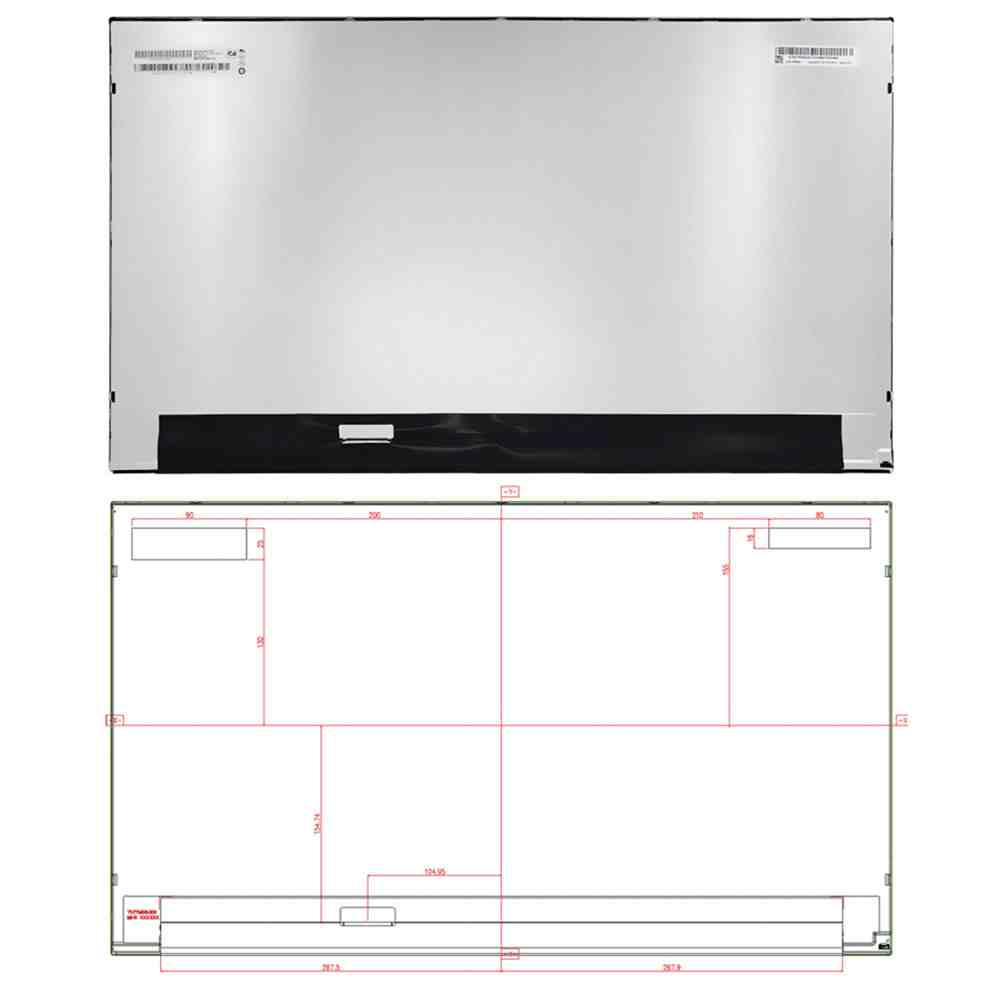

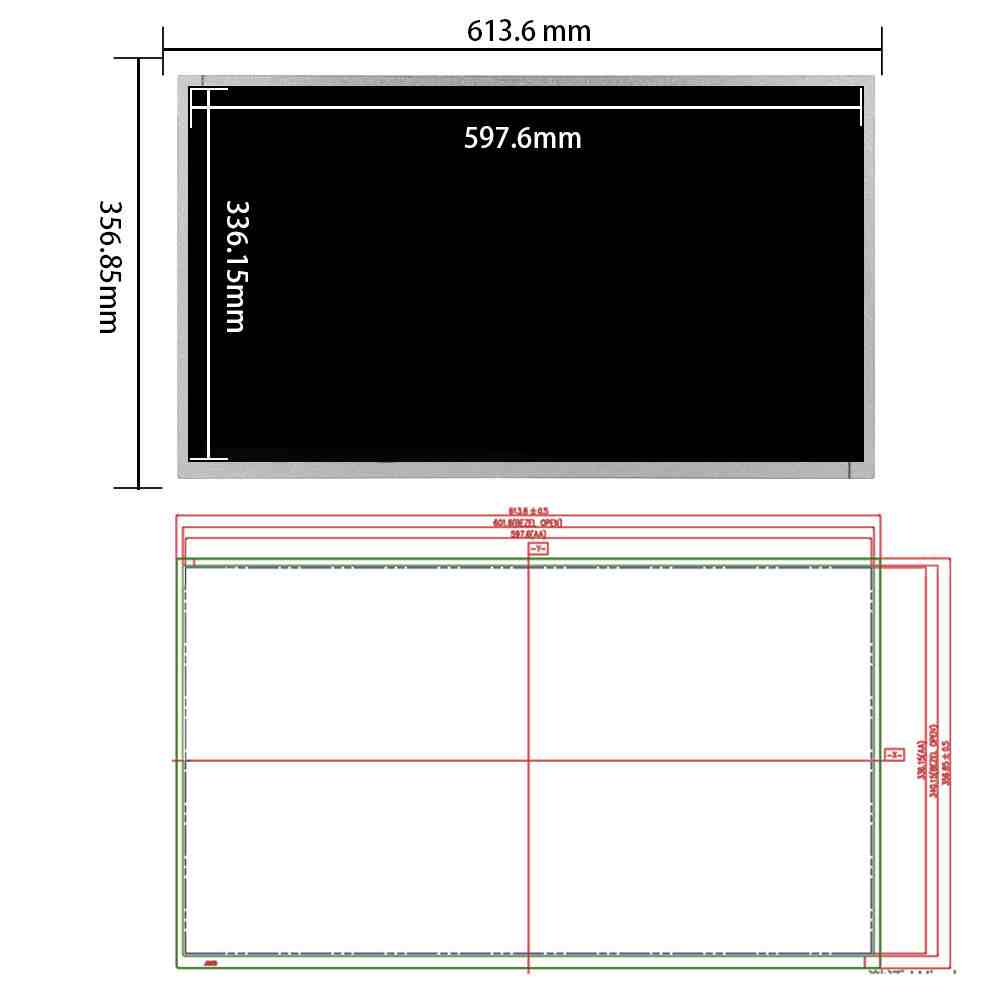

P270HVN02.0的核心价值在于大尺寸FHD显示。公开资料中P270HVN02.0 C0标注为27.0英寸、1920×1080分辨率，主动显示区域为597.6mm×336.15mm，外形尺寸约613.6mm×356.85mm×10.5mm，比较适合做设备主显示屏，而不是小型嵌入式副屏。
这类屏常见于工控机显示终端、产线状态看板、设备参数监控、检测图像显示、工业电脑外接屏和商用终端。如果项目界面需要同时显示曲线、报警、状态、参数和视频窗口，27寸FHD比10.1寸或15寸屏更有空间优势。
二、300cd/㎡亮度适合室内工控，不建议直接当户外高亮屏
P270HVN02.0公开参数中典型亮度为300cd/㎡，典型对比度为3000:1，可视角为89/89/89/89，显示模式为VA、Normally Black、Transmissive。这个组合更适合室内工业现场、控制室、设备机台和商显终端。
如果设备安装在橱窗、半户外、强反光车间或阳光直射位置，仅靠300cd/㎡亮度通常不够。此时要评估更高亮度型号，或者通过遮光结构、防眩玻璃、减反盖板、全贴合和安装角度来改善可读性。
三、LVDS 30Pin看起来常见，但不能随便接线
P270HVN02.0采用LVDS 2通道8bit接口，连接脚数为30Pin，屏体典型输入电压为5.0V。 这类接口在27寸FHD屏中较常见，但“30Pin LVDS”并不代表所有线材通用。
替换时要核对原屏标签、LVDS映射方式、Odd/Even通道、供电脚、地线脚和屏线方向。线序不一致时，轻则花屏、偏色，重则点不亮或损坏主板输出端。对于维修项目，原屏背面标签和原屏线照片比口头描述更重要。
四、背光驱动是这个型号容易踩坑的地方
公开资料显示，P270HVN02.0背光类型为WLED 15S4P，背光寿命标注为40K小时，并且不带背光驱动。 这意味着项目中需要另外匹配合适的恒流背光驱动板，而不是只准备LVDS驱动板就可以。
27寸屏背光功耗和小尺寸屏不是一个级别。实际调试时要检查背光启动、电流稳定性、亮度调节、发热、长时间点亮和高温环境表现。如果背光板功率不足，可能出现背光不亮、亮度闪烁、亮度不足或长时间运行不稳定。
五、P270HVN02.0不应默认带触摸
P270HVN02.0本体是LCD显示模组，不是触摸一体屏。公开规格资料也强调该模组为W-LED背光、2通道LVDS输入，且不包含背光驱动，选型时应把触摸屏、盖板和驱动方案分开评估。
如果做27寸工控一体机，通常会外配电容触摸屏和钢化玻璃盖板；如果只是设备看板或监控屏，也可以不配触摸。触摸方案要提前确认USB/I2C接口、触摸IC、盖板厚度、前框压合、抗干扰和贴合方式，不能等屏体定型后再临时加触摸。
六、P270HVN02.0和M270HVN02.0不要混写采购
从公开资料看，P270HVN02.0与M270HVN02.0系列在27寸、FHD、LVDS、VA显示等方向上存在相近参数，但采购和维修时不能把型号简写或混写。P270HVN02.0公开页面中可见P270HVN02.0 C0后缀信息，规格资料也明确对应P270HVN02.0型号。
工业屏项目中，后缀差异可能影响背光、结构、接口定义、表面处理和供货批次。比较稳妥的做法是按实物标签采购，同时让供应商用规格书逐项核对接口、尺寸和背光方案。
七、新项目导入时，建议把“屏体+驱动+背光+结构”一起评估
P270HVN02.0适合做27寸工控显示方案，但新项目不能只买一片屏回来试。更合理的导入顺序是先确认主板输出接口，再确定LVDS驱动板，然后匹配背光驱动、屏线、背光线、触摸盖板和结构开孔。
如果项目方没有完整显示方案经验，可以选择具备配套能力的供应商协助前期验证。以杭州立煌科技为例，其资料显示，公司自2008年创立，是AUO友达液晶屏和京瓷液晶屏在中国大陆区授权代理商，同时代理京东方液晶屏，销售群创、天马、龙腾等品牌，产品覆盖3.5寸至55寸工业用液晶显示屏，并提供工业液晶显示驱动方案。
对于P270HVN02.0这类27寸LVDS屏，供应商如果能同时处理屏体、驱动板、背光驱动、线材、触摸盖板和替代型号评估，项目调试会更顺畅。
八、哪些项目不建议优先选P270HVN02.0？
如果项目需要户外阳光直射可读、700cd/㎡以上高亮、-20℃以下低温启动、4K分辨率、eDP接口或整机超薄结构，P270HVN02.0就不一定合适。它的公开环境参数为工作温度0℃至50℃、存储温度-20℃至60℃，更偏室内工控和商显场景。
如果项目是普通车间设备、工控显示器、检测设备显示终端或室内自助终端，它的27寸FHD、LVDS接口和高对比度VA显示仍然有选型价值。关键是不要把它当作宽温高亮户外屏使用。
P270HVN02.0更适合27寸FHD工控显示器、设备监控终端、工业电脑显示屏、检测设备和室内商显项目。选型时重点看六件事：1920×1080分辨率是否够用，LVDS 30Pin线序是否匹配，5V屏体供电是否一致，背光驱动是否单独配置，结构尺寸是否能装入整机，以及是否需要外配触摸盖板。
P270HVN02系列型号
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| P270HVN02.0 | 友达 | 27.0" | 液晶模组 | 1920×1080 | 300 | 3000:1 | WLED | LVDS |
| P270HVN02.0 CELL | 友达 | 27.0" | 液晶玻璃 | 1920×1080 | 0 | 3000:1 | NO | LVDS |
对于维修替换项目，先核对原屏标签和线序；对于新项目开发，建议先做样品点屏、背光老化、触摸适配和结构装机测试，再进入批量采购。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
