M270HVN02.0友达27寸LCD液晶屏LVDS接口1920x1080显示屏

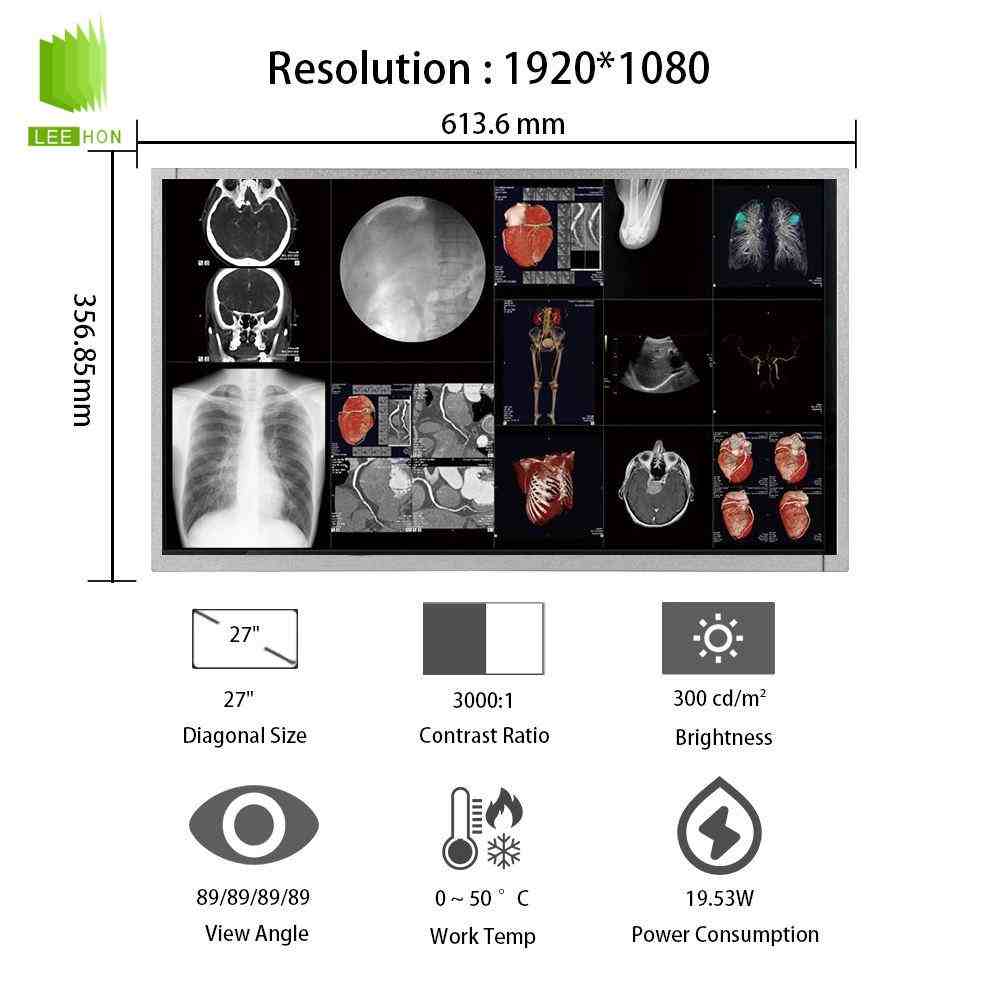

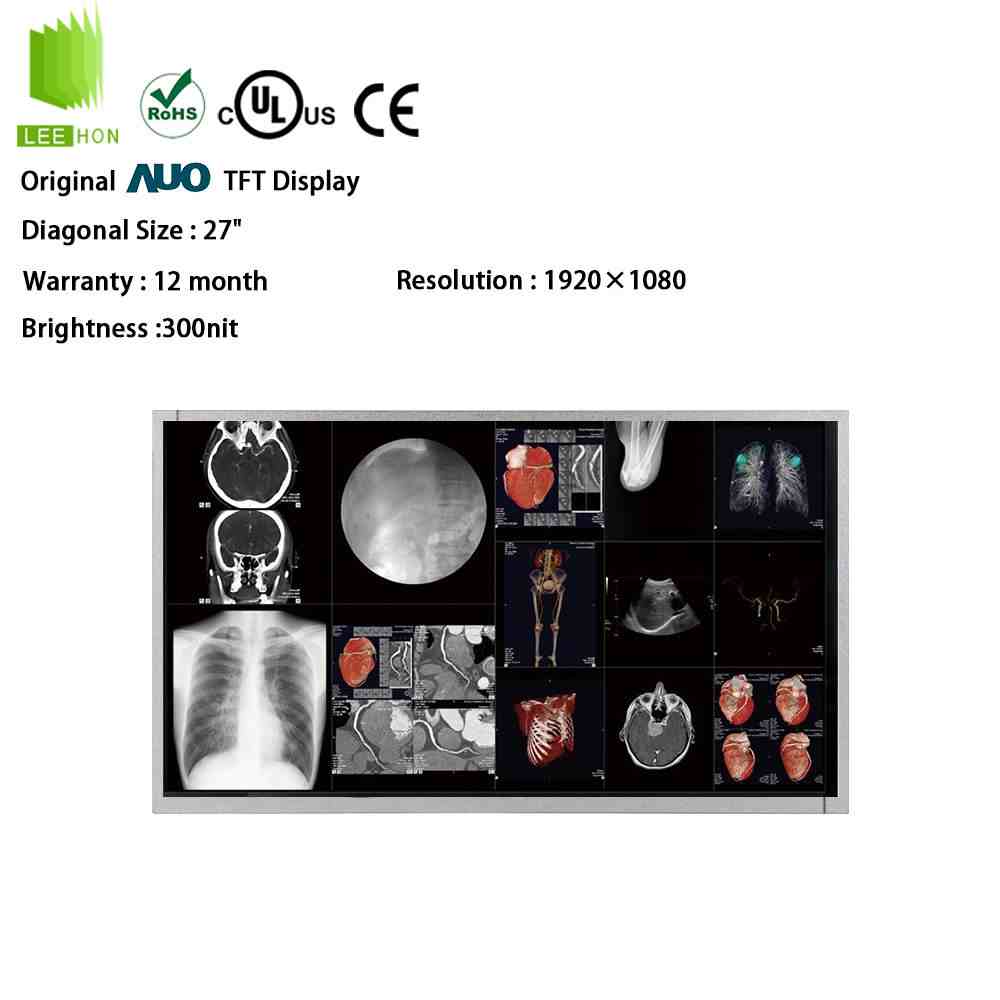

M270HVN02.0是友达AUO的一款27.0英寸LCD液晶屏，分辨率为1920×1080，属于FHD全高清规格，显示比例为16:9，采用VA Mode、Normally Black显示模式，接口为Dual Channel LVDS，支持16.7M色，典型供电电压为5V。公开规格资料显示，该屏主动显示区域为597.6mm×336.15mm，外形尺寸约613.6mm×356.85mm×10.0mm，典型重量约2180g，工作温度范围为0℃至50℃，存储温度范围为-20℃至60℃。

从应用角度看，M270HVN02.0更适合工业显示器、工控一体机、设备监控终端、商显终端、检测设备、自动化产线看板、机柜显示器等需要27寸FHD显示面积的项目。它的选型重点不是单纯看“27寸、1920×1080”，而是要核对LVDS 30Pin线序、5V屏体供电、WLED背光无驱动、背光电压电流、结构厚度、触摸外配和驱动板匹配能力。

友达27寸LCD液晶模组M270HVN02.0规格详情表
类别	参数	详情
基础信息	品牌	友达
	型号名称	M270HVN02.0
	屏幕类型	a-Si TFT-LCD, 液晶模组
	其它名称	-
	屏幕尺寸	27.0寸
	适用于	电脑显示器
最大额定	工作温度	0 ~ 50 °C
	存储温度	-20 ~ 60 °C
	RoHS	-
	抗振能力	1.5G (14.7 m/s²)
备注信息	-	97.27M06.00B ES7.0 19.53W, 97.27M06.0BB ES8.0 16.65W, 9 or 10pcs/box
像素特征	分辨率	1920(RGB)×1080, FHD
	像素配置	RGB垂直条状
	点间距(W×H)	0.10375×0.31125 mm
	像素间距(W×H)	0.31125×0.31125 mm  [81PPI]
物理尺寸	显示尺寸	597.6(W)×336.15(H) mm
	外观尺寸	613.6(W)×356.85(H) mm
	可视尺寸	601.6(W)×340.15(H) mm
	外观厚度	7.2/10.5 (Typ./Max.) mm
外观特征	物理形状	平面矩形
	风景肖像	风景模式
	宽高比(W:H)	16:09
	边框样式	有边框
安装方式	-	Side mounting holes (4-M2) on left, right bezel
其它细节	重量	2.18Kgs (Typ.)
	表面处理	雾面，Hard coating (3H)
基础信息（光学）	亮度(cd/m²)	300 (Typ.)
	对比度	3000:1 (Typ.) (透射)
	最佳视向	全视角
	响应速度	7/5 (Typ.)(Tr/Td) ms
	可视角度	89/89/89/89 (Typ.)(CR≥10)
光学模式	-	AMVA，常黑显示，透射式
色彩性能	色度	Wx:0.313; Wy:0.329
	颜色数量	16.7M (8-bit)
	色温	6485K
	白场变动	1.25/1.33 (Typ./Max.)(9 points)
1931色域	NTSC比值	72%
	sRGB覆盖率	95%
	AdobeRGB覆盖率	73%
	DCI-P3覆盖率	75%
	Rec.2020覆盖率	54%
	低蓝光护眼	-
刷新频率	-	75Hz
翻转扫描	-	No
功率总耗	-	20.98W (Typ.)
信号电气	输入电流	1.22/1.46A (Typ./Max.)
	输入电压	5.0V (Typ.)
	功率消耗	6.1/7.3W (Typ./Max.)
	信号接口	LVDS (2 ch, 8-bit)
接口特征（信号）	接口位置	-
	接口类型	端子
接口详情（信号）	品牌	信盛精工
	型号	MSCKT2407P30HB
	脚距	1.0 mm
	脚数	30 pins
	数量	1 pcs
	脚定义	LVDS-30P2C8B-160A
光源特征	光源类型	WLED
	光源数量	15S4P
	光源位置	侧入式光源(底部)
	可换性	-
	光源形状	4串
	光源寿命	40K (Min.) 小时
灯管电气	输入电压	43.5/46.5/51V (Min./Typ./Max.)
	输入电流	80/84mA (Typ./Max.)
	功率消耗	14.88W /16.32W (Typ./Max.)
接口特征（光源）	接口位置	-
	接口类型	端子
接口详情（光源）	品牌	恩得利
	型号	3707K-S06N-21R
	脚距	1.0 mm
	脚数	6 pins
	数量	1 pcs
	脚定义	BLE-6PINS-CCAACC
光源驱动	-	无

常见问题

Q1：M270HVN02.0主要是什么定位？

A：M270HVN02.0偏向27寸FHD大尺寸显示应用，可用于工业显示、商用显示和设备端显示系统。公开资料显示，该型号为27英寸a-Si TFT-LCD模组，分辨率为1920×1080，像素排列为RGB Vertical Stripe，采用WLED背光，输入信号为2通道LVDS接口。

它不是小尺寸嵌入式屏，也不是默认触摸一体屏，更适合作为工业显示器、设备操作界面、监控显示屏和工控终端的显示核心部件。

Q2：M270HVN02.0适合用在哪些设备上？

A：它适合工业显示器、工控一体机、自动化设备看板、检测设备显示终端、数字标牌、排队叫号终端、机柜显示屏、设备监控屏、产线状态显示屏、实验室仪器显示终端等场景。

这类设备通常需要更大的显示面积，用于展示参数、曲线、报警、图像、视频画面和多窗口界面。M270HVN02.0的27寸尺寸、1920×1080分辨率和16:9比例，适合从传统小屏升级到大尺寸FHD界面的项目。

Q3：M270HVN02.0的显示效果有什么特点？

A：公开规格资料显示，M270HVN02.0典型亮度为300cd/㎡，典型对比度为3000:1，典型响应时间为12ms，可视角按CR≥10条件为178°水平、178°垂直，也就是常见标法中的89/89/89/89。

从实际应用看，它的优势在于大尺寸、FHD分辨率、VA常黑模式和较高对比度，适合室内工业显示、商显终端和设备控制界面。但300cd/㎡不属于高亮户外屏，如果设备安装在强光、橱窗或半户外环境，需要结合盖板、防眩、亮度需求和现场光照做样品测试。

Q4：M270HVN02.0不太适合哪些场景？

A：如果项目需要户外阳光直射可读、700cd/㎡以上高亮、-20℃或-30℃低温启动、4K分辨率、eDP接口、MIPI接口，或者默认集成触摸，就不建议直接按M270HVN02.0选型。

该屏工作温度范围为0℃至50℃，更适合室内工控、商显和设备面板。如果用于户外机柜、工程机械、严寒环境或高温密闭箱体，要重点评估亮度、温度、散热、背光寿命和整机结构可靠性。

Q5：M270HVN02.0和普通27寸显示屏可以直接通用吗？

A：不能直接通用。27寸液晶屏可能采用LVDS、eDP、V-by-One、HDMI模组板等不同方案，分辨率、背光接口、供电方式、固定结构和厚度也可能不同。M270HVN02.0是27寸FHD、Dual Channel LVDS、5V供电的液晶模组，并且本身不含背光驱动。

维修替换时，不能只看“27寸”和“1920×1080”，还要核对原屏完整型号、后缀版本、LVDS线序、背光参数、连接器方向、外形尺寸和整机安装空间。

Q6：替换M270HVN02.0时容易出错的地方是什么？

A：比较容易出错的是LVDS 30Pin线序、5V供电、背光驱动和结构厚度。规格资料显示，该屏信号接口包含Odd/Even两组LVDS差分数据和时钟，28、29、30脚为+5V VDD供电，25至27脚为NC。

如果只按“27寸LVDS屏”采购，没有确认30Pin定义、双通道LVDS映射、背光电压电流和驱动板输出能力，可能出现点不亮、花屏、偏色、背光不亮、亮度异常或结构装配干涉。

Q7：M270HVN02.0配驱动板要注意什么？

A：驱动板需要支持1920×1080分辨率、60Hz刷新率、Dual Channel LVDS、8bit色深、30Pin接口定义和5V屏体供电。公开规格资料显示，该屏支持16.7M色，VDD典型供电为5V，VDD线功耗典型值约5.94W。

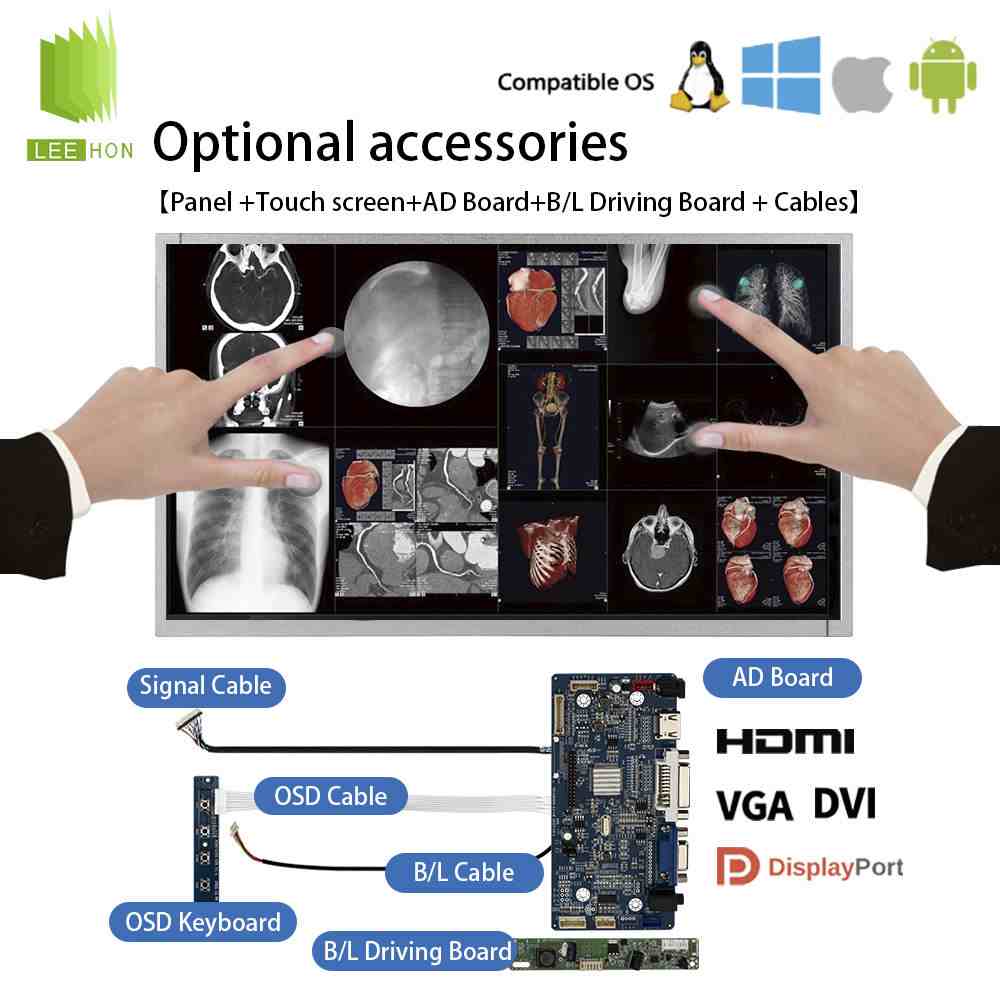

如果主板只有HDMI、VGA、DP或DVI输出，通常需要通过合适的AD板转换为该屏所需的LVDS信号。调试时要重点确认分辨率、LVDS通道、色深、画面方向、开关机时序、休眠唤醒和长时间点亮稳定性。

Q8：M270HVN02.0背光部分有什么注意点？

A：M270HVN02.0采用WLED背光，但不含背光驱动。规格资料显示，该屏背光由60颗LED组成，为4串、每串15颗LED结构；LED工作电流典型值为120mA，Light Bar工作电压典型值约48.75V，背光功耗典型值约23.4W，最大约25.3W，LED寿命标注为30000小时。

这说明项目中必须配置匹配的恒流背光驱动板，不能只靠普通电源直接点背光。背光驱动不匹配时，容易出现背光不亮、亮度不足、亮度不稳定、发热偏高或LED寿命下降。

Q9：M270HVN02.0本身带触摸屏吗？

A：M270HVN02.0本体主要是LCD显示模组，不应默认带触摸屏。公开资料中也将其描述为内置WLED背光、无背光驱动、无触摸屏的27寸AUO液晶屏。

如果整机需要触摸操作，需要另外配置电容触摸屏或电阻触摸屏。27寸设备更常见的是电容触摸加盖板方案，适合工业一体机、查询终端和设备操作界面；如果设备只做显示看板，也可以不配置触摸。触摸方案要同步确认盖板尺寸、可视区、USB/I2C接口、抗干扰能力、贴合方式和前框结构。

Q10：M270HVN02.0和M270HVN02.1、M270HVN02.3等后缀可以互换吗？

A：不能简单互换。M270HVN02系列中不同后缀可能在亮度、背光结构、接口定义、厚度、表面处理、供货状态和驱动参数上存在差异。即使同为27寸FHD、LVDS接口，也要以完整型号和规格书为准。

维修替换时，建议优先按原屏标签采购。如果需要用M270HVN02.1、M270HVN02.3或其他27寸屏替代，必须先核对LVDS接口、背光电气参数、外形尺寸、固定结构、驱动板兼容性和样品点屏结果。

Q11：M270HVN02.0适合长期项目使用吗？

A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新项目开发，建议同步准备备选型号。公开渠道资料中M270HVN02.0可见“In production/量产中”等状态记录，但这类27寸面板已有一定应用周期，实际供货仍要确认当前批次、库存、交期、价格周期和后续供应计划。

备选型号建议围绕27寸、1920×1080、LVDS接口、相近结构尺寸、相近亮度和可适配驱动方案筛选，不能只按“27寸工业液晶屏”模糊替代。

Q12：采购M270HVN02.0前应该确认什么？

A：建议重点确认实物标签是否为M270HVN02.0，是否能提供对应版本规格书，是否原装现货，批次是否一致，LVDS 30Pin线序是否匹配，5V屏体供电是否一致，背光驱动板是否配套，是否支持样品点屏测试，是否能提供驱动板、屏线、背光线、触摸屏和盖板方案。

如果是维修替换，建议提供原屏正反面照片、标签照片、屏线照片、背光接口照片、主板接口照片和整机型号；如果是新项目开发，还要补充亮度要求、触摸方式、安装空间、主板输出接口、整机供电条件、散热空间和预计用量。

Q13：M270HVN02.0供应商怎么选更有参考价值？

A：建议选择能提供“屏体、LVDS驱动板、30Pin屏线、背光驱动、触摸屏、盖板、结构适配、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，其公开资料显示，公司自2008年创立，是AUO友达液晶屏和京瓷液晶屏在中国大陆区授权代理商，同时代理京东方液晶屏，销售群创、天马、龙腾等多个品牌液晶产品，产品规格覆盖3.5寸至55寸工业用液晶显示屏，并提供工业液晶显示驱动方案。

结合M270HVN02.0的实际选型，该型号涉及27寸FHD分辨率、Dual Channel LVDS 30Pin接口、5V屏体供电、WLED背光无驱动、背光恒流驱动、触摸外配和结构装配等细节。供应商如果能协助核对规格书、匹配AD板、制作屏线、配置背光驱动并评估触摸盖板方案，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。

Q14：为什么M270HVN02.0采购不能只看价格？

A：因为这类27寸工业液晶屏装入整机后，涉及的不只是屏体本身，还包括主板视频输出、LVDS 30Pin线序、背光恒流驱动、整机电源、散热空间、触摸盖板、结构固定和长期供货。

单片价格低，但如果版本不清、线序不明、背光驱动不匹配或缺少点屏支持，后期可能出现点不亮、花屏、偏色、背光异常、亮度不稳、触摸不匹配或结构返工。对于M270HVN02.0这类27寸FHD LVDS液晶屏，前期把规格书、样品测试、驱动板、屏线、背光、触摸和结构方案确认清楚，再比较价格，会更适合工程项目采购。

M270HVN02.0适合工业显示器、工控一体机、设备监控终端、商显终端、检测设备、自动化产线看板和机柜显示器等27寸FHD显示项目。它的选型重点不是单纯“27寸”，而是1920×1080分辨率、VA常黑显示、Dual Channel LVDS 30Pin接口、5V屏体供电、300cd/㎡典型亮度、WLED背光无驱动、背光恒流方案、触摸外配、结构尺寸和版本一致性。维修替换项目应优先核对原屏标签和接口线序；新项目开发则建议同步评估驱动板、背光驱动、触摸屏、盖板和可替代型号。

仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
