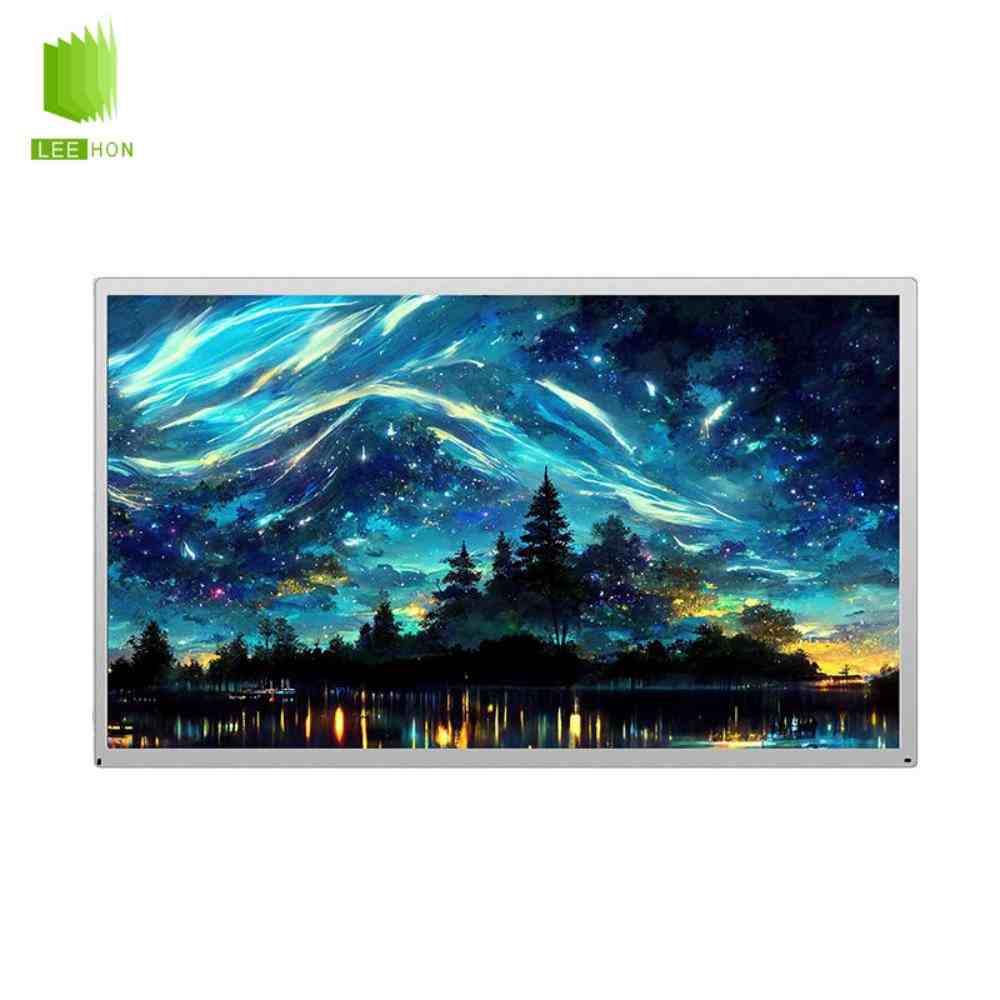

G213UAN01.0是友达（AUO）推出的一款21.3英寸工业液晶屏，采用1600×1200 UXGA分辨率、4:3显示比例、AHVA广视角技术、30Pin双通道LVDS接口和WLED背光。该屏典型亮度为500cd/㎡、对比度为1800:1，支持True 8bit色彩和100% sRGB色域，适合工业检测、医疗显示终端、设备控制及需要保留4:3高分辨率界面的专业设备。
| 21.3寸LCD友达液晶屏模组G213UAN01.0信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 面板品牌 | 友达 |
| 面板型号 | G213UAN01.0 | |
| 面板尺寸 | 21.3英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 结构详情 | 像素数量 | 1600(RGB)×1200, UXGA |
| 点间距 | 0.090×0.270 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.270×0.270 mm (H×V) [94PPI] | |
| 显示区域 | 432×324 mm (H×V) | |
| 可视区域 | 436×328 mm (H×V) | |
| 外观尺寸 | 456×349.5 mm (H×V) | |
| 外观厚度 | 17.6 (Typ.) mm | |
| 外观形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | Side mounting holes (4-M3) on left, right bezel | |
| 重量 | 2.30Kgs (Typ.) | |
| 表面处理 | 雾面 | |
| 光学详情 | 面板亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1800:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 10/10 (Typ.)(Tr/Td) ms | |
| 白色色度 | Wx:0.299; Wy:0.315 | |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 7502K | |
| 亮度变动 | 1.18/1.25 (Typ./Max.)(9 points) | |
| NTSC比值 | 79% | |
| sRGB覆盖率 | 99% | |
| Adobe RGB覆盖 | 77% | |
| DCI-P3覆盖率 | 82% | |
| Rec.2020覆盖率 | 59% | |
| 低蓝光护眼 | - | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 26.2W (Max.) | |
| 背光详情 | 光源类型 | WLED |
| 是否可换 | - | |
| 光源寿命 | 50K (Min.) 小时 | |
| 数量 | 13S6P | |
| 光源形状 | 6串 | |
| 位置 | 侧入式光源 | |
| 电压输入 | 37.05/38.22V (Typ./Max.) | |
| 电流输入 | 70mA (Typ.) | |
| 功耗 | 15.6/16.1W (Typ./Max.) | |
| 接口类型 | 端子 | |
| 接口位置 | - | |
| 光源驱动 | 无 | |
| 接口品牌 | 瀚荃 | |
| 接口型号 | CI1408M1HRN-NH | |
| 接口脚间距 | 1.0 mm | |
| 接口脚数 | 8 pins | |
| 接口数量 | 1 pcs | |
| 接口定义 | BLE-8PINS-CCCAACCC | |
| 信号详情 | 信号系统 | LVDS (2 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 电压输入 | 12.0V (Typ.) | |
| 电流输入 | 0.7/0.84A (Typ./Max.) | |
| 功耗 | 8.4/10.1W (Typ./Max.) | |
| 接口类型 | 端子 | |
| 接口位置 | - | |
| 接口品牌 | 航空电子 | |
| 接口型号 | FI-XB30SSLA-HF15 | |
| 接口脚间距 | 1.0 mm | |
| 接口脚数 | 30 pins | |
| 接口数量 | 1 pcs | |
| 接口定义 | LVDS-30P2C8B-160A | |
G213UAN01.0常见问题
Q1：G213UAN01.0为什么采用1600×1200分辨率？
1600×1200属于UXGA分辨率，配合21.3英寸4:3画面，可以同时显示较多数据表格、曲线、图像和控制菜单。对于原本按照4:3界面开发的检测仪器、工业控制系统和专业设备，比改用16:9宽屏更容易保留原有界面布局。
Q2：G213UAN01.0可以使用普通30Pin LVDS驱动板吗？
不能只看30Pin接口。该屏采用双通道8bit LVDS，分辨率为1600×1200，液晶模组采用12V供电，并使用VESA数据格式。驱动板必须同时支持UXGA、双通道LVDS和对应Pin定义，普通单通道LVDS板通常不能直接使用。
Q3：G213UAN01.0需要另外配置LED背光驱动吗？
需要。该屏背光由6路LED灯串组成，每路典型电流约70mA、典型电压约37.05V，规格书还给出了LED驱动板的过压保护设计要求。因此配套时需要使用与灯串参数匹配的恒流背光驱动方案。
Q4：G213UAN01.0属于宽温户外工业屏吗？
不属于典型宽温户外型号。其典型亮度为500cd/㎡，工作温度为0℃至50℃，存储温度为-20℃至60℃，更适合室内工业设备、检测终端及温度相对稳定的专业显示系统。若用于低温户外或高温密闭设备，应考虑更宽温度范围的型号杭州立煌科技有限公司从2009年起一直专注LCD液晶屏行业，代理京东方（BOE）、京瓷（Kyocera）、友达（AUO），供应群创（Innolux）、天马（TIANMA）、龙腾（IVO）等LCD工业液晶屏原厂原包原装现货，咨询:19157671329
