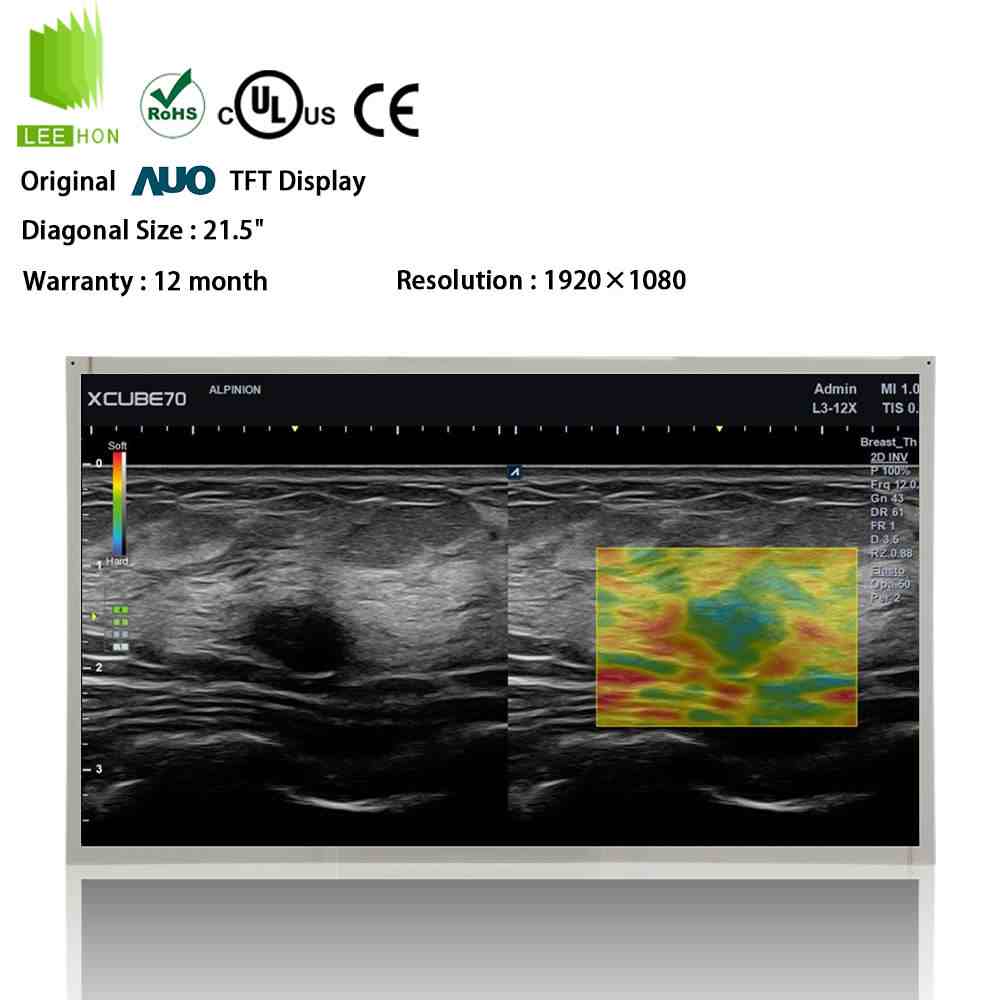

G215HAN01.6是友达AUO的一款21.5英寸工业液晶屏幕，分辨率为1920×1080，属于FHD全高清规格，显示比例为16:9，适合工业显示器、医疗辅助显示终端、检测设备、工控一体机、设备监控终端、数字标牌和嵌入式显示设备。规格书显示，该型号为21.5英寸AHVA宽视角TFT-LCD模组，支持1920×1080显示、16.7M色，输入信号为LVDS接口。
这款屏的重点在于21.5寸FHD分辨率、AHVA宽视角、Dual LVDS接口、30Pin连接、WLED背光、AG防眩表面和工业显示应用适配性。需要注意的是，公开资料中对亮度和供电参数存在不同口径，规格书中可见中心亮度典型值为300cd/㎡、VDD标注为12V，部分渠道页面则标注500cd/㎡或5V输入，实际采购和替换时应以原厂规格书、实物标签和供应商书面确认为准。
| 21.5寸LCD工业友达液晶屏模组G215HAN01.6信息表 | ||
| 类别 | 属性 | 值 |
| 应用特征 | 面板品牌 | 友达 |
| 面板型号 | G215HAN01.6 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 耐振动性 | - | |
| 面板应用 | 应用 | 工业显示、医疗映像 |
| 结构特征 | 面板尺寸 | 21.5英寸 |
| 重量 | 1.76±0.10Kgs | |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 像素布局 | RGB垂直条状 | |
| 点间距 (mm) | 0.08265×0.24795 | |
| 像素间距 (mm) | 0.24795×0.24795 [102PPI] | |

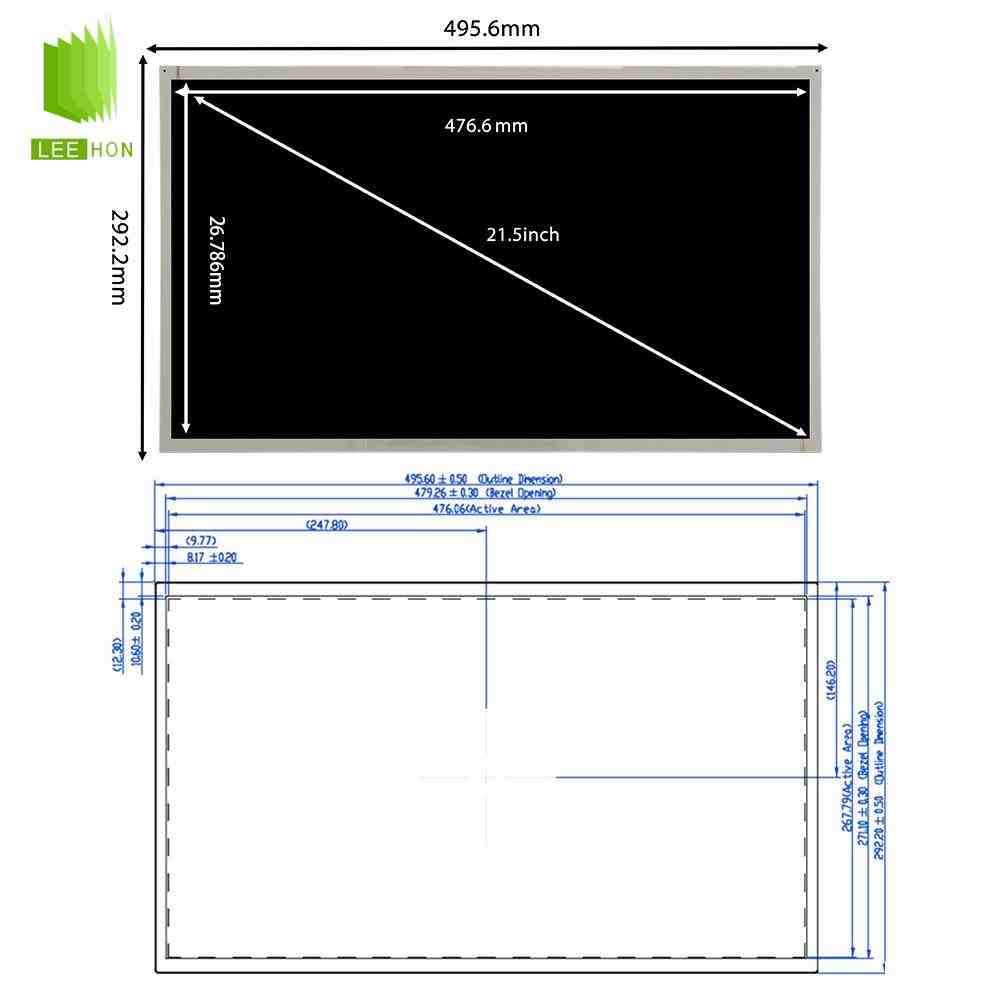

| 结构尺寸 | 显示区域 (mm) | 476.064(H) × 267.786(V) |
| 可视区域 (mm) | 479.8(H) × 271.3(V) | |

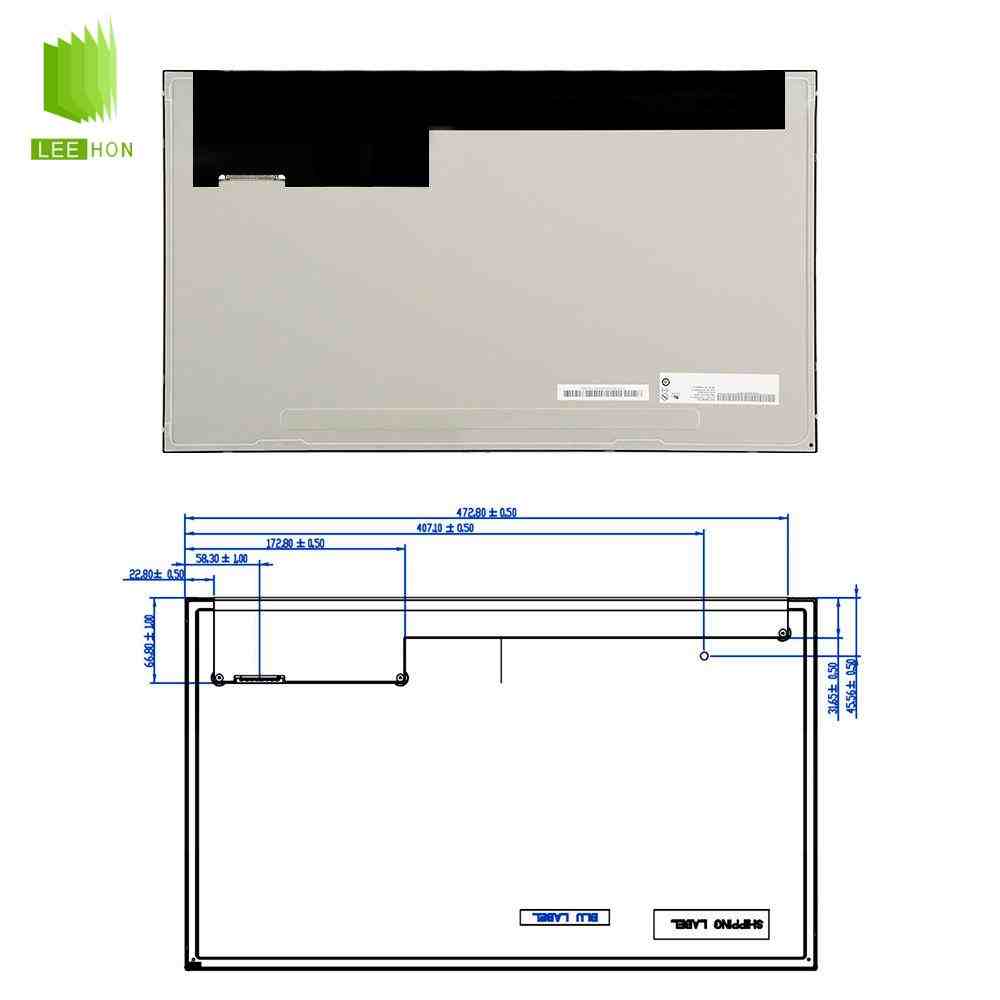

| 外观尺寸 (mm) | 497.6(H) × 292.2(V) | |
| 外观厚度 (mm) | 9.55/12.5 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |
| 安装方式 | 安装方式 | Side mounting holes (4-M3) on left, right bezel |
| 光学特征 | 面板亮度 | 300 cd/m²(Typ.) |
| 可视角度 (左/右/上/下) | 89/89/89/89 (Typ.)(CR≥10) | |
| 反应时间 | 12/10 (Typ.)(Tr/Td) ms | |
| 视角方向 | 全视角 | |
| 工作模式 | AHVA，常黑显示，透射式 | |
| 对比度 | 1800 : 1 (Typ.) (透射) | |
| 显示颜色 | 16.7M (8-bit) | |
| 显示颜色 | 色温 | 6485K |
| 白色色度 | X:0.313; Y:0.329 | |
| 白场变动 | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 电子特征 | 翻转扫描 | No |
| 工作频率 | 60Hz | |
| 功率消耗 | 13.8W (Max.) | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源(顶部) | |
| 数量 | - | |
| 形状 | - | |
| 寿命(小时) | 50K (Min.) | |
| 背光可换性 | - | |
| 背光驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MS24049HJ | |
| 脚间距 | 1.25 mm | |
| Pin 数量 | 9 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 驱动电气 | 电压供应 | 12.0V (Typ.) |
| 电流供应 | - | |
| 功率消耗 | - | |
| 信号特征 | 电压供应 | 12.0V (Typ.) |
| 电流供应 | 0.27/0.34A (Typ./Max.) | |
| 功率消耗 | 3.24/4.08W (Typ./Max.) | |
| 信号系统 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 端子详情 | 品牌: 航空电子, 型号: FI-XB30SSRLA-HF16, 脚间距: 1.0 mm, Pin 数量: 30 pins, 数量: 1 pcs, 脚定义: LVDS-30P2C8B-160A | |
G215HAN01.6工业液晶屏幕QA问答
Q1：G215HAN01.6适合哪些设备使用？
G215HAN01.6适合21.5寸工业显示器、工控一体机、医疗辅助显示设备、检测仪器、自动化设备监控终端、机柜显示屏、数字标牌和设备操作界面。它的1920×1080分辨率适合显示参数、图表、报警信息、曲线、图像和多区域工业UI界面。
Q2：G215HAN01.6的核心参数有哪些？
G215HAN01.6常见核心参数包括21.5英寸、1920×1080分辨率、16:9显示比例、AHVA Normally Black显示模式、1800:1典型对比度、89/89/89/89可视角、16.7M色、Dual LVDS接口、AG防眩3H表面、外形尺寸约495.6×292.2×12.6mm，工作温度为0℃至50℃，存储温度为-20℃至60℃。
Q3：G215HAN01.6是什么接口？替换时要注意什么？
G215HAN01.6采用Dual LVDS接口，规格书中信号说明包含Odd/Even两组LVDS数据和时钟通道，30Pin接口中28、29、30脚标注为+12V供电。替换时要重点核对LVDS 30Pin线序、Odd/Even通道、VESA格式、供电脚位、屏线方向和主板输出格式，不能只凭“21.5寸FHD屏”直接替换。
Q4：G215HAN01.6适合户外或强光环境吗？
G215HAN01.6更适合室内工业现场、设备机台、控制室、医疗辅助设备和普通半室内显示终端。可查规格书中中心亮度典型值为300cd/㎡，不建议直接作为阳光直射户外高亮屏使用。若设备用于强光环境、户外柜机或半户外终端，建议评估更高亮度型号，或配合AG/AR盖板、全贴合和遮光结构。
Q5：G215HAN01.6替换时最容易忽略什么？
G215HAN01.6替换时最容易忽略的是亮度口径、供电电压和背光驱动方式。规格书显示该屏WLED背光寿命为50,000小时，并说明LED光条结构为4串15颗；同时也提示高电流、高温或高湿环境会影响背光寿命。点屏前应确认背光是否需要外部#液晶屏驱动板#、供电是否匹配、结构厚度是否能安装，以及原机是否带触摸屏或盖板。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
