G150XTN03.4是友达AUO的一款15.0英寸工控液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3，主要适合工业显示器、工控一体机、机柜显示屏、数控设备、检测仪器、自动化控制面板和传统HMI系统替换项目。规格书显示，该型号由TFT-LCD显示单元、驱动电路和LED背光系统组成，支持1024×768显示，采用eDP接口，并面向工业显示应用。
和很多15寸传统LVDS工控屏不同，G150XTN03.4的核心特点是1 Lane eDP1.2接口、30Pin连接、3.3V屏体供电、12V背光输入、350cd/㎡典型亮度、TN常白显示和4:3结构比例。维修替换时不能只看“15寸、1024×768”，更要确认原屏接口是不是eDP，而不是LVDS。
| 15寸LCD友达液晶屏模组G150XTN03.4参数详情表 | ||
| 参数分类 | 参数项 | 参数值 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | G150XTN03.4 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 15.0寸 | |
| 备注信息 | eDP1.2 | |
| 适用于 | 工业显示 | |
| 最大额定 | 工作温度 | 0 ~ 65 °C |
| 存储温度 | -20 ~ 65 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.099×0.297 mm | |
| 像素间距(W×H) | 0.297×0.297 mm [85PPI] | |
| 物理尺寸 | 显示尺寸 | 304.128(W)×228.096(H) mm |
| 外观尺寸 | 326.5(W)×253.5(H) mm | |
| 可视尺寸 | 313.55(W)×237.25(H) mm | |
| 外观厚度 | 10.0 (Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 4:03 | |
| 外观样式 | - | |
| 安装方式 | 安装说明 | Side mounting holes (4-M3) on left, right bezel |
| 其它细节 | 重量 | 1.02Kgs (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学基础信息 | 亮度(cd/m²) | 350 (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 最佳视向 | - | |
| 响应速度 | 5.7/2.3 (Typ.)(Tr/Td) ms | |
| 可视角度 | 80/80/70/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 低蓝光护眼 | - | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 60% |
| sRGB覆盖率 | 84% | |
| Adobe RGB覆盖率 | 63% | |
| DCI-P3覆盖率 | 63% | |
| Rec.2020覆盖率 | 45% | |
| 刷新频率 | 刷新率 | 60Hz |
| 翻转扫描 | 是否支持翻转扫描 | No |
| 功率总耗 | 总功耗 | 7.62W (Typ.) |
| 信号电气 | 输入电流 | 0.78/0.94A (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 2.58/3.1W (Typ./Max.) | |
| 信号接口 | eDP (1 Lane), eDP1.2 | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 信号接口详情 | 品牌 | I-PEX |
| 型号 | 20455-030E-12 | |
| 脚距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | EDP-30P1L-030A | |
| 灯管特征 | 光源类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源(底部) | |
| 可换性 | No | |
| 光源形状 | - | |
| 光源寿命 | 50K (Min.) 小时 | |
| 发光接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
| 光源驱动 | 驱动配置 | 含LED驱动 |
| 驱动电气 | 输入电压 | 12.0±1.2V |
| 输入电流 | 0.42/0.45A (Typ./Max.) | |
| 功率消耗 | 5.04/5.34W (Typ./Max.) | |
| 亮度调节 | PWM占空比 | 5~100% |
| PWM输入频率 | Min. 200Hz ~ Max. 10KHz | |

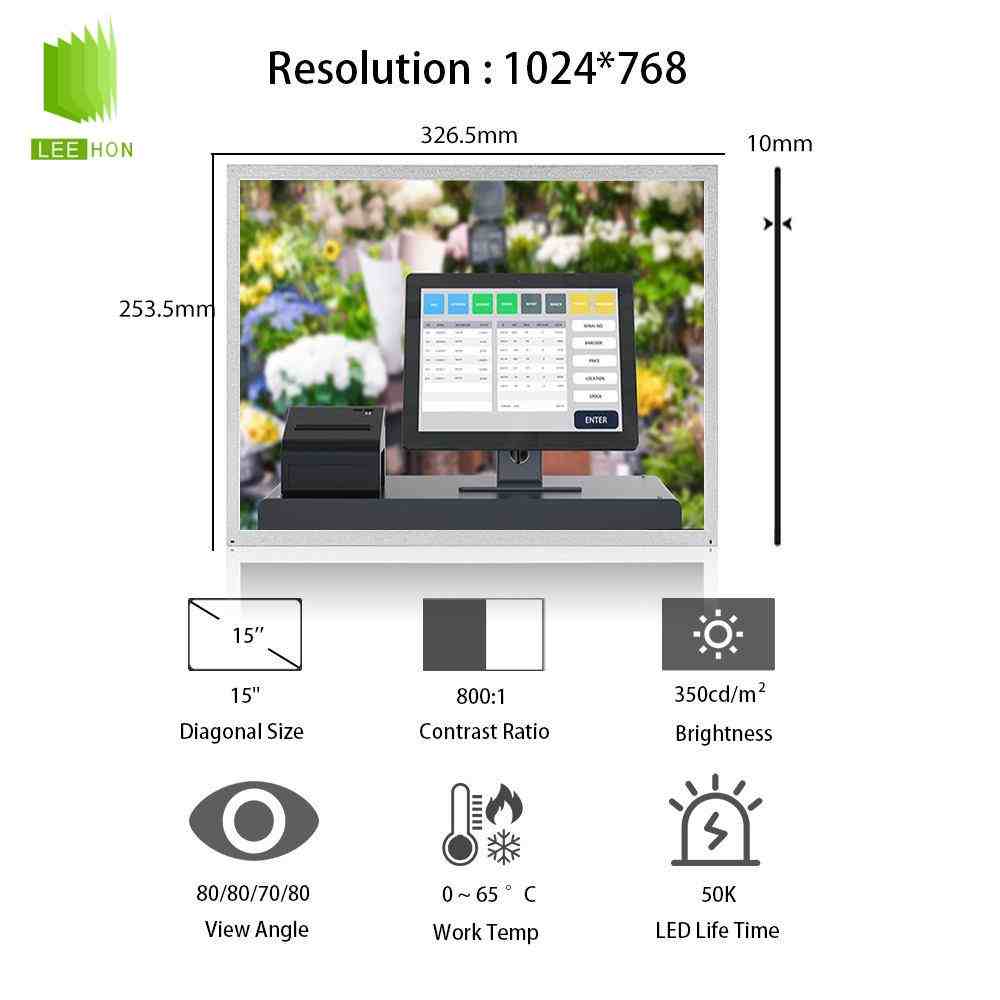

15寸4:3比例，适合传统工控界面

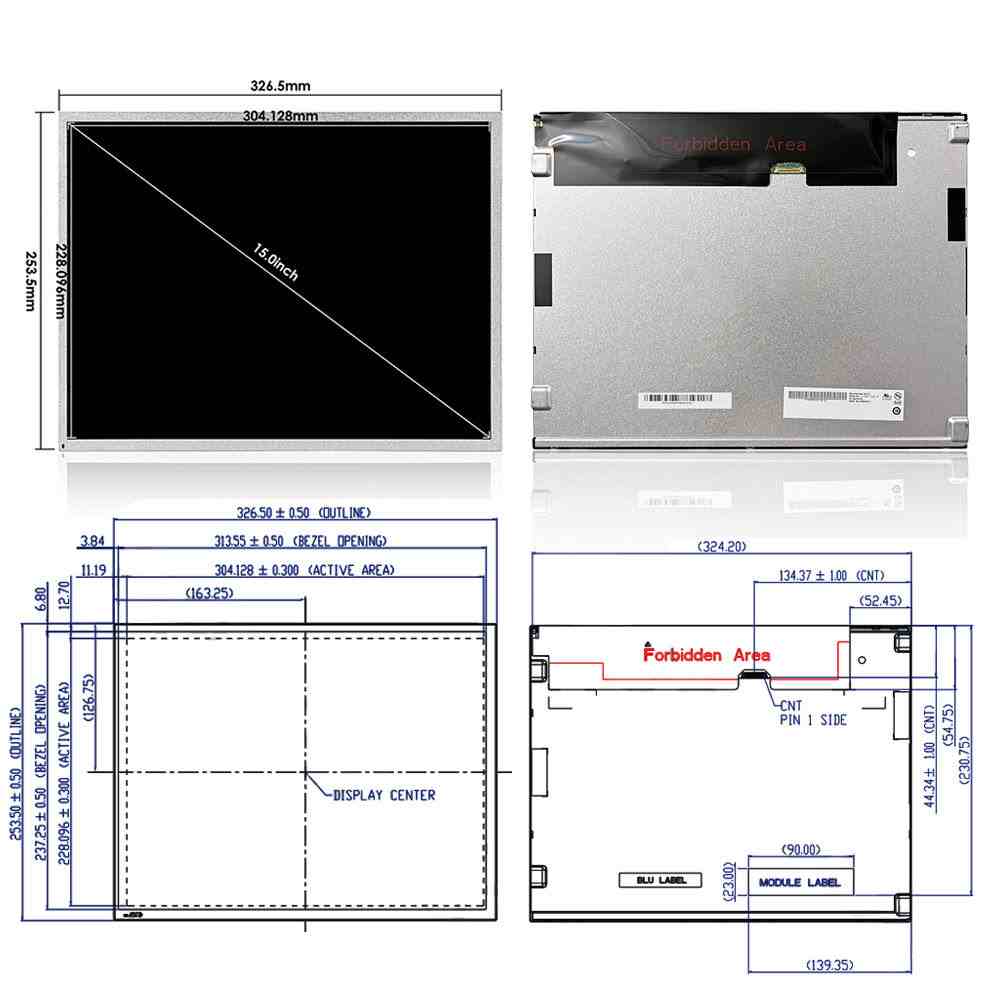

G150XTN03.4的主动显示区域为304.128mm×228.096mm，外形尺寸为326.5mm×253.5mm×10.0mm，像素间距为0.297mm×0.297mm，最大重量约1022g。这个规格属于典型15寸4:3工业液晶屏结构，比较适合老款工控设备和工业控制系统。
在机床控制、PLC操作面板、检测设备、工业电脑和机柜显示器中，很多软件界面仍按1024×768分辨率开发。继续使用G150XTN03.4这类XGA屏，可以减少系统界面改版、结构开孔调整和驱动适配成本。
350cd/㎡亮度适合室内工控，不是户外高亮屏
G150XTN03.4的白场亮度典型值为350cd/㎡，最低值为280cd/㎡；典型对比度为800:1，响应时间典型值为8ms，视角典型值为80/80/70/80，表面处理为Anti-glare、硬度3H。
这个参数更适合室内车间、控制柜、设备机台、实验室仪器和普通工业显示终端。如果设备安装在阳光直射、半户外自助终端、强反光车间或户外机柜中，350cd/㎡通常不够稳妥，建议评估更高亮度版本，或者增加AG盖板、AR减反玻璃、全贴合和遮光结构。
eDP 30Pin是这块屏的关键
G150XTN03.4采用1 Lane eDP1.2接口，信号连接器为30Pin结构，规格书中连接器型号涉及IPEX 20455-030E-12或兼容型号。接口脚位包含Lane0、AUX_CH、HPD、LCD_VCC、LCD GND、BL_Enable、BL PWM DIM和BL_PWR等信号。
这意味着G150XTN03.4不能按普通LVDS屏直接替换。很多15寸XGA工控屏外形接近，但接口可能是LVDS 20Pin、LVDS 30Pin或eDP 30Pin。若原机主板是LVDS输出，就需要重新评估eDP驱动板或接口转换方案，不能简单更换屏线点屏。
3.3V屏体供电和12V背光输入要分开确认
G150XTN03.4屏体逻辑供电为3.3V，规格书中VDD范围为3.0V至3.6V，典型屏体功耗约3.3W，整屏典型功耗资料中标注为7.9W。
背光部分则是另一套供电。规格书显示背光输入电压范围为10.8V至13.2V，典型值为12V；背光输入电流典型值约0.375A，背光功耗典型值约4.5W，支持PWM调光，PWM频率范围为200Hz至10kHz，占空比范围为5%至100%，背光寿命标注为50000小时。
实际调试时，不能只看eDP信号是否接通。LCD_VCC、BL_PWR、BL_Enable、PWM调光和HPD识别都要匹配，否则容易出现黑屏、有图无背光、亮度不可调、休眠唤醒异常等问题。
工作温度不是宽温等级，环境要提前验证
G150XTN03.4的工作温度范围为0℃至65℃，存储温度范围为-20℃至65℃，并注明65℃为面板表面温度。
这说明它虽然是工业应用屏，但并不是-20℃、-30℃起步的宽温工业屏。如果设备用于户外低温、车载低温启动、高温密闭机柜或长期满亮度运行环境，建议提前做低温点亮、高温老化、温升和背光寿命评估。
不要和G150XTN03.0、G150XTN03.5、G150XTN06.4混用
G150XTN03系列里有多个后缀版本，不同版本可能在接口、亮度、背光、厚度和供货状态上不同。尤其要注意，G150XTN03.4是eDP接口，而一些15寸XGA屏可能是LVDS接口。把“15寸1024×768”作为唯一判断依据，很容易买错型号。
另外，G150XTN06.4同样是15寸XGA工控屏，但接口和结构细节与G150XTN03.4不同。维修替换项目建议按原屏完整型号采购，并提供原屏背面标签、屏线照片、主板接口照片和驱动板型号，避免接口不匹配导致返工。
触摸屏通常不是裸屏标配
G150XTN03.4本体主要是LCD显示模组，不应默认带触摸屏。如果用于工控一体机、设备操作面板或工业显示器，通常需要另配电阻触摸屏、电容触摸屏或钢化盖板。
15寸4:3屏常用于前面板嵌入式安装，触摸方案要提前确认可视区、外形尺寸、前框开孔、盖板厚度、透过率、USB或串口触摸控制器、抗干扰能力和压合方式。如果原设备触摸屏还能继续使用，也要确认它是贴合在旧LCD上，还是独立固定在前框上。
采购前更要看驱动适配能力
G150XTN03.4采购前，建议重点确认实物标签、规格书版本、eDP 30Pin线序、3.3V屏体供电、12V背光输入、BL_Enable、PWM调光、安装厚度、触摸配套和批次状态。对于维修项目，先点亮样品再批量采购更稳妥；对于新项目开发，则要把主板eDP输出能力和长期供货周期一起纳入评估。

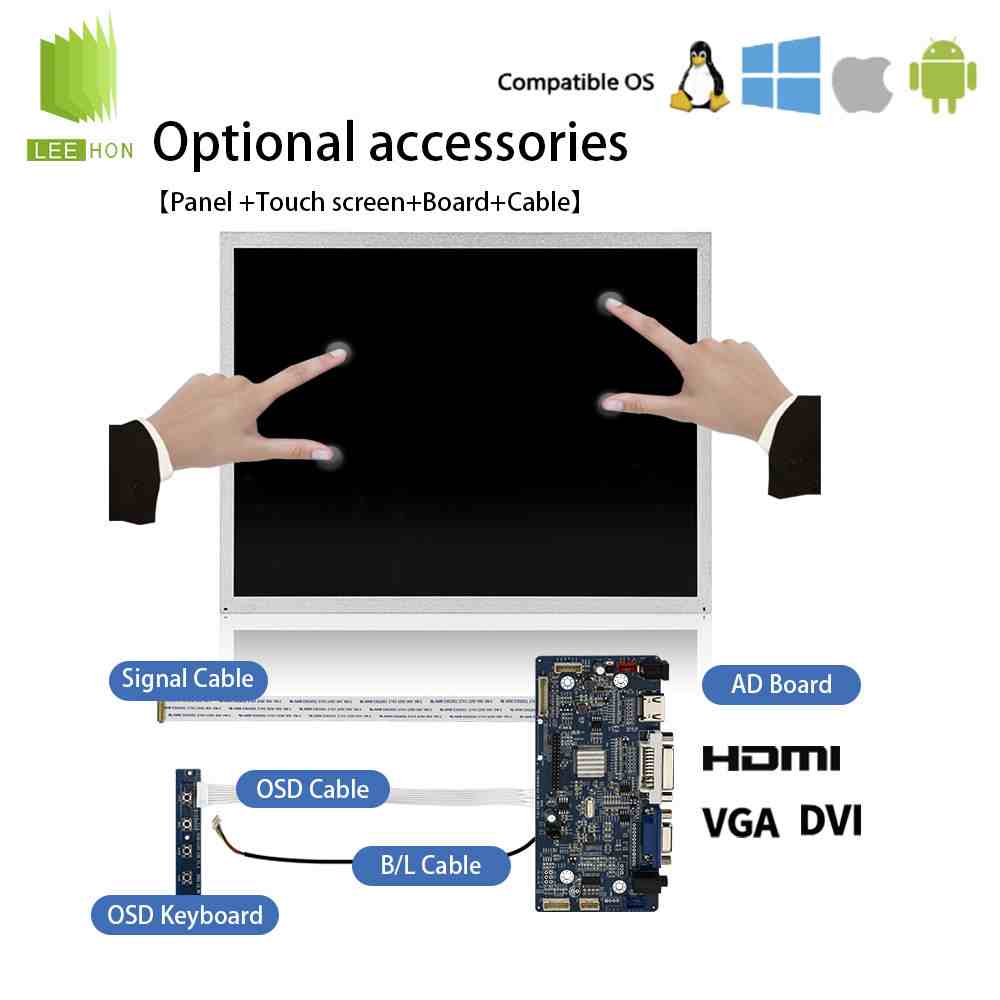

如果项目方需要屏体、eDP驱动板、30Pin屏线、背光控制、触摸屏、盖板和替代型号一起评估，可以选择具备工业显示配套能力的供应商协助。以杭州立煌科技为例，资料显示，公司自2008年创立，是AUO友达液晶屏和京瓷液晶屏中国大陆区授权代理商，同时代理京东方液晶屏。群创、天马、龙腾等品牌工业液晶屏产品均有销售，产品覆盖3.5寸至55寸，并提供工业液晶显示驱动方案。
G150XTN03.4适合工业显示器、工控一体机、机柜显示屏、数控设备、检测仪器、自动化控制面板和传统HMI系统替换项目。它的核心选型点是15寸XGA分辨率、4:3显示比例、TN常白显示、350cd/㎡典型亮度、1 Lane eDP1.2接口、30Pin连接、3.3V屏体供电、12V背光输入、PWM调光、AG防眩表面和触摸外配方案。
维修替换项目应优先核对原屏标签、eDP线序和背光控制；新项目开发建议同步验证驱动板、屏线、触摸盖板、结构开孔和可替代型号，再进入批量采购。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
