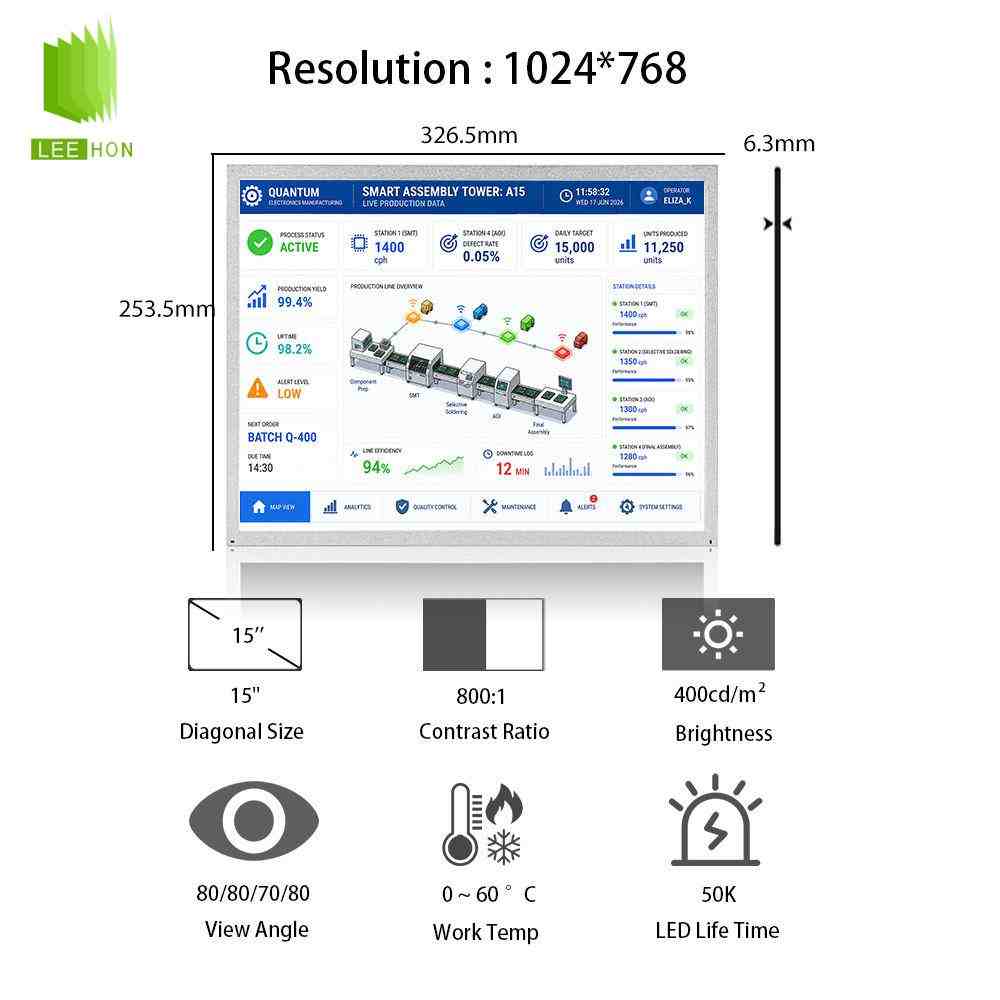

G150XTN03.8是友达AUO的一款15.0英寸工业液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3，适合工业HMI、工控一体机、机柜显示器、检测设备、自动化控制面板、工业电脑和传统工控设备升级项目。公开资料显示，该型号典型亮度为400cd/㎡，典型对比度为800:1，可视角为80/80/70/80，采用TN常白显示模式，接口为1 Lane eDP、30Pin，屏体典型供电为3.3V。
这款屏和很多传统15寸LVDS工控屏不同，G150XTN03.8的重点在于eDP接口、6.8mm薄型结构、400cd/㎡亮度、70K小时WLED背光寿命。如果原设备主板是LVDS输出，不能直接替换，需要确认主板是否支持eDP，或者评估转接驱动方案。
| 15寸LCD友达液晶屏模组G150XTN03.8特征表 | ||
| 特征类别 | 项目 | 参数 |
| 应用特征 | 面板品牌 | 友达 |
| 应用特征 | 面板型号 | G150XTN03.8 |
| 应用特征 | 面板类型 | a-Si TFT-LCD, 液晶模组 |
| 应用特征 | RoHS状态 | - |
| 应用特征 | 工作温度 | 0 ~ 60 °C |
| 应用特征 | 存储温度 | -20 ~ 60 °C |
| 应用特征 | 耐振动性 | - |
| 应用特征 | 备注信息 | eDP1.2 |
| 结构特征 | 面板尺寸 | 15.0英寸 |
| 结构特征 | 重量 | 720g (Max.) |
| 结构特征 | 表面防护 | - |
| 结构特征 | 表面处理 | 雾面，Hard coating (3H) |
| 结构特征 | 像素数量 | 1024(RGB)×768, XGA |
| 结构特征 | 像素布局 | RGB垂直条状 |
| 结构特征 | 点间距 (mm) | 0.099×0.297 |
| 结构特征 | 像素间距 (mm) | 0.297×0.297 [85PPI] |

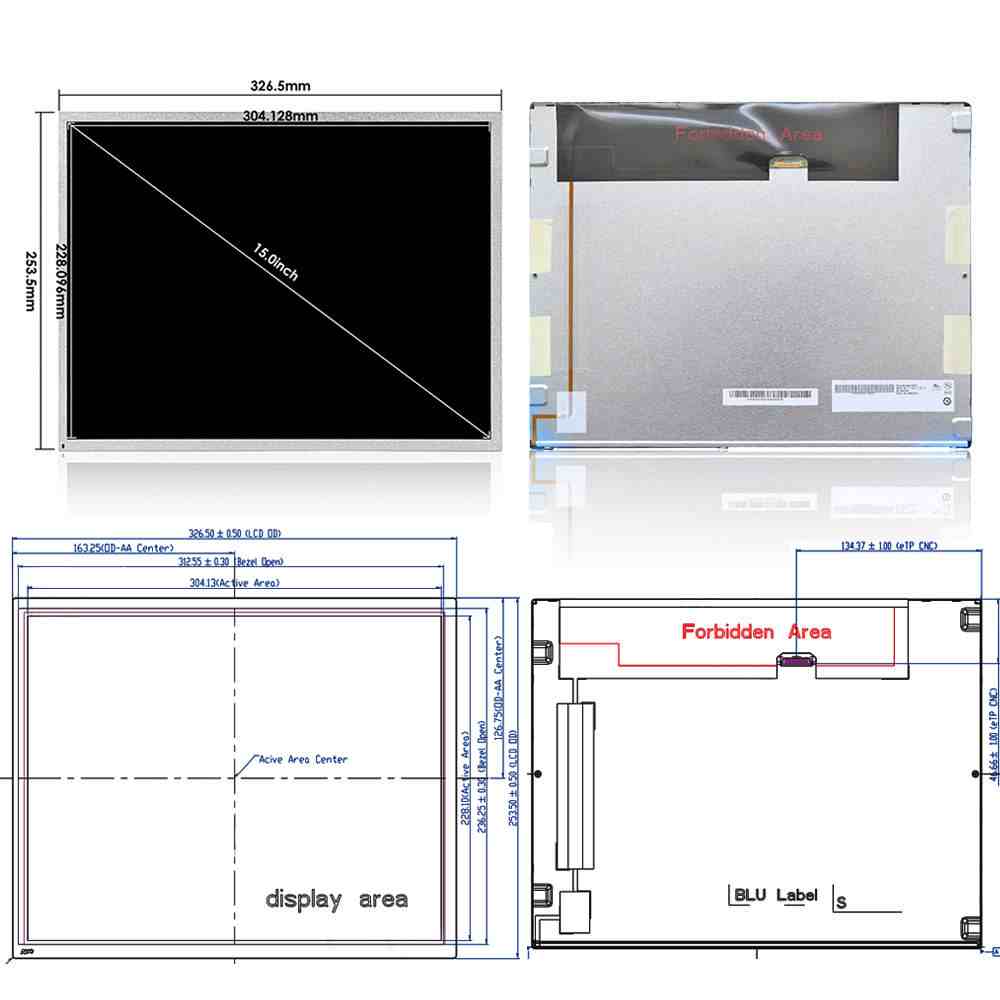

| 结构特征 | 显示区域 (mm) | 304.128(H) × 228.096(V) |
| 结构特征 | 可视区域 (mm) | 312.55(H) × 236.25(V) |
| 结构特征 | 外观尺寸 (mm) | 326.5(H) × 253.5(V) |
| 结构特征 | 外观厚度 (mm) | 6.3±0.5 mm |
| 结构特征 | 物理形状 | 平面矩形 |
| 结构特征 | 风景肖像 | 风景模式 |
| 结构特征 | 宽高比 | 4:3 (H:V) |
| 结构特征 | 安装方式 | Side mounting holes (4-M2) on left, right bezel |
| 光学特征 | 面板亮度 | 400 cd/m²(Typ.) |
| 光学特征 | 可视角度 (左/右/上/下) | 80/80/70/80 (Typ.)(CR≥10) |
| 光学特征 | 反应时间 | 5.7/3.2 (Typ.)(Tr/Td) ms |
| 光学特征 | 视角方向 | - |
| 光学特征 | 工作模式 | TN，常白显示，透射式 |
| 光学特征 | 对比度 | 800 : 1 (Typ.) (透射) |
| 光学特征 | 色温 | 6485K |
| 光学特征 | 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 光学特征 | 白色色度 | X:0.313; Y:0.329 |
| 光学特征 | NTSC比值 | 60% |
| 光学特征 | sRGB覆盖率 | 84% |
| 光学特征 | Adobe RGB覆盖率 | 63% |
| 光学特征 | DCI-P3覆盖率 | 63% |
| 光学特征 | Rec.2020覆盖率 | 45% |
| 光学特征 | 低蓝光护眼 | - |
| 光学特征 | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 电子特征 | 翻转扫描 | No |
| 电子特征 | 工作频率 | 60Hz |
| 电子特征 | 功率消耗 | 9.78W (Typ.) |
| 背光特征 | 类型 | WLED |
| 背光特征 | 位置 | 侧入式光源(底部) |
| 背光特征 | 数量 | - |
| 背光特征 | 形状 | - |
| 背光特征 | 寿命(小时) | 50K (Min.) |
| 背光特征 | 背光可换性 | No |
| 背光特征 | 接口位置 | - |
| 背光特征 | 背光驱动 | 含LED驱动 |
| 背光特征 | 接口类型 | 包含在屏信号接口中 |
| 背光特征 | 电压供应 | 12.0±1.2V |
| 背光特征 | 电流供应 | 0.600/0.64A (Typ./Max.) |
| 背光特征 | 功率消耗 | 7.2/7.62W (Typ./Max.) |
| 背光特征 | 调光模式 | - |
| 背光特征 | 调光区块 | - |
| 背光特征 | PWM占空比 | 5~100% |
| 背光特征 | PWM输入频率 | Min. 200Hz ~ ~ Max. 10KHz |
| 信号特征 | 电压供应 | 3.3V (Typ.) |
| 信号特征 | 电流供应 | 0.78/0.94A (Typ./Max.) |
| 信号特征 | 功率消耗 | 2.58/3.1W (Typ./Max.) |
| 信号特征 | 接口位置 | - |
| 信号特征 | 信号系统 | eDP (1 Lane), eDP1.2 |
| 信号特征 | 接口类型 | 端子 |
| 信号特征 | 品牌 | I-PEX |
| 信号特征 | 型号 | 20455-030E-12 |
| 信号特征 | 脚间距 | 0.5 mm |
| 信号特征 | Pin 数量 | 30 pins |
| 信号特征 | 数量 | 1 pcs |
| 信号特征 | 脚定义 | EDP-30P1L-030A |
G150XTN03.8工业液晶屏关键QA问答
Q1：G150XTN03.8主要适合哪些设备？
G150XTN03.8适合工业HMI、工业电脑、机柜显示器、检测设备、自动化控制面板、工控一体机、设备监控终端和传统15寸4:3工控系统。它保留1024×768分辨率，适合原系统界面仍按XGA比例设计的项目。
Q2：G150XTN03.8的核心参数有哪些？
G150XTN03.8常见核心参数包括：15.0英寸、1024×768分辨率、4:3显示比例、400cd/㎡典型亮度、800:1典型对比度、80/80/70/80可视角、TN常白显示、eDP 1 lane 30Pin接口、3.3V典型输入电压、WLED背光、70K小时背光寿命，外形尺寸约326.5×253.5×6.8mm。
Q3：G150XTN03.8和普通15寸LVDS屏有什么区别？
G150XTN03.8最大的区别是接口。它采用eDP接口，而很多老款15寸XGA工控屏采用LVDS 20Pin接口。两者不能直接互换，哪怕尺寸、分辨率和安装比例接近，也要先确认主板输出接口、屏线定义和供电方式。
Q4：G150XTN03.8的亮度适合什么环境？
G150XTN03.8典型亮度为400cd/㎡，适合室内工业现场、设备机台、控制柜、检测仪器和普通工控终端。它比250cd/㎡或300cd/㎡屏幕更适合光线稍强的车间环境，但不建议直接当作阳光直射户外高亮屏使用。
Q5：G150XTN03.8是宽视角屏吗？
G150XTN03.8采用TN、Normally White显示模式，典型可视角为80/80/70/80，并不属于AHVA或IPS类宽视角屏。它适合正视角为主的工业设备，如果设备需要多人侧看、斜装操作或大角度观看，建议样品实测侧视效果。
Q6：G150XTN03.8接口选型要注意什么？
G150XTN03.8采用eDP 1 lane、30Pin接口。选型时要确认主板是否支持eDP输出、分辨率是否支持1024×768、屏线针脚是否一致，以及背光使能、PWM调光和供电时序是否匹配。不能把它当作LVDS屏直接接线。
Q7：G150XTN03.8供电和背光有什么注意点？
G150XTN03.8屏体典型输入电压为3.3V，背光为WLED并带LED Driver，公开资料中背光寿命标注为70K小时。实际点屏时，要区分屏体逻辑供电、背光输入、背光使能和PWM调光信号，否则可能出现黑屏、有图无背光、亮度不可调或休眠唤醒异常。
Q8：G150XTN03.8默认带触摸屏吗？

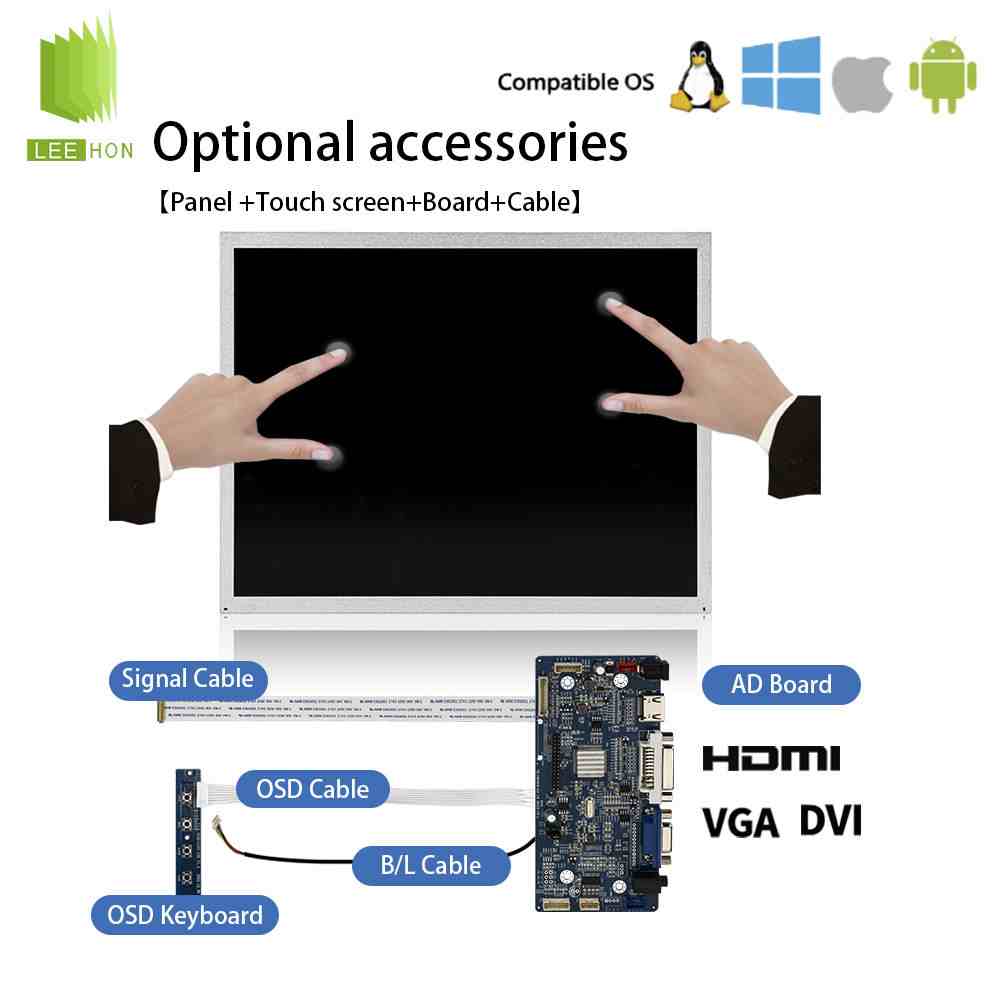

G150XTN03.8本体通常是LCD液晶模组，不默认带触摸屏。公开资料也将其描述为内置WLED背光、带LED Driver、without touch screen。若项目需要触摸操作，需要另外匹配电容触摸屏、电阻触摸屏、钢化盖板或全贴合方案。
Q9：采购G150XTN03.8前要确认哪些信息？
采购G150XTN03.8前，建议确认原屏完整型号、背面标签、eDP 30Pin线序、3.3V供电、背光接口、屏线方向、安装厚度、是否带触摸、整机型号和实际使用环境。若是替换老款15寸屏，还要特别确认原机是eDP接口还是LVDS接口，避免买到尺寸相近但接口不兼容的屏。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
