G170ETN03.1是友达推出的一款17英寸工业液晶屏，采用1280×1024 SXGA分辨率、30Pin双通道LVDS接口和WLED背光。该屏典型亮度为400cd/㎡、对比度为1000:1，适合工业工控机、检测设备、自动化终端及传统5:4显示系统。其工作温度为0℃至50℃，主要面向室内工业显示应用。
| 17寸LCD友达液晶屏模组G170ETN03.1信息表 | ||||
| 类别 | 参数 | 值 | 参数 | 值 |
| 应用详情 | 品牌 | 友达 | 型号名称 | G170ETN03.1 |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | 其它名称 | - | |
| 屏幕尺寸 | 17.0寸 | 适用于 | - | |
| 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~ 60 °C | |
| 结构详情 | 分辨率 | 1280(RGB)×1024, SXGA | 像素配置 | RGB垂直条状 |
| 点间距(W×H) | 0.088×0.264 mm | 像素间距(W×H) | 0.264×0.264 mm [96PPI] | |

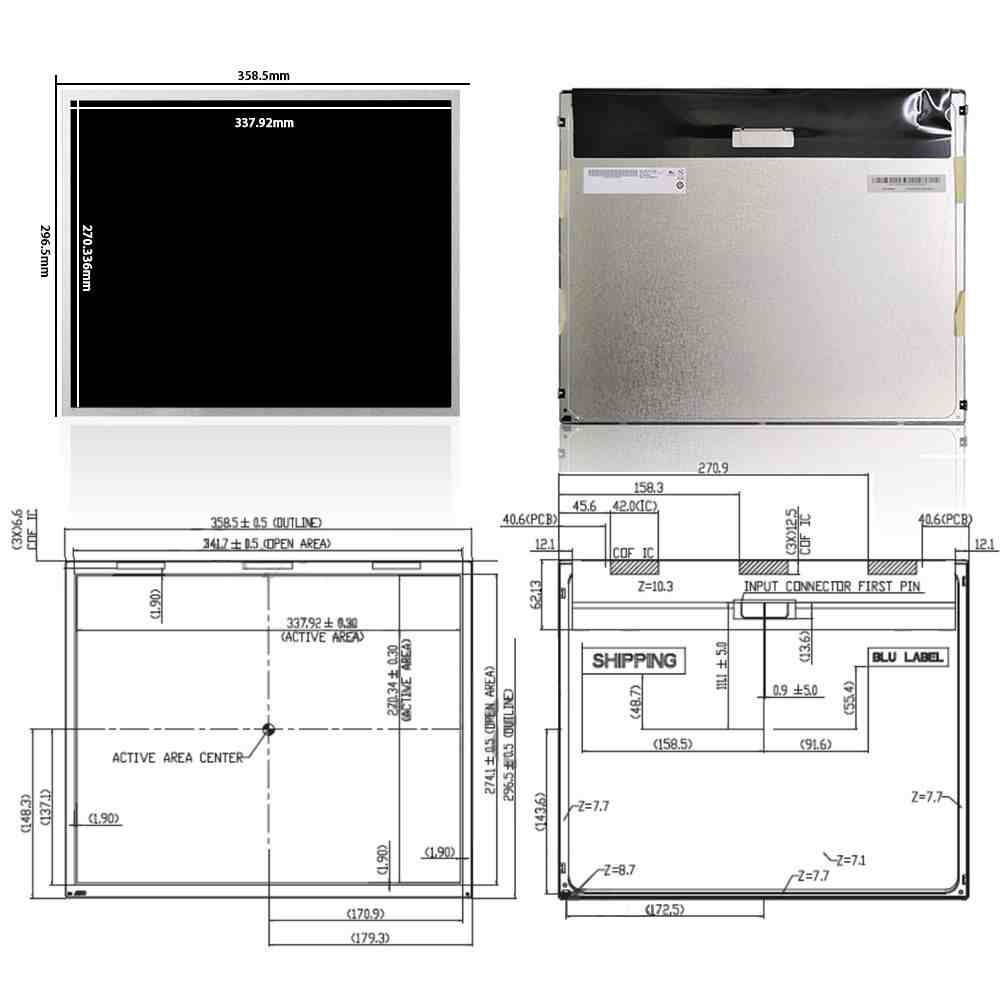

| 显示尺寸 | 337.92(W)×270.336(H) mm | 外观尺寸 | 358.5(W)×296.5(H) mm | |
| 可视尺寸 | 341.7(W)×274.1(H) mm | 外观厚度 | 10.3±0.5 mm | |
| 光学详情 | 亮度(cd/m²) | 400 (Typ.) | 对比度 | 1000 : 1 (Typ.) (透射) |
| 响应速度 | 3.8/1.2 (Typ.)(Tr/Td) ms | 可视角度 | 85/85/80/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | 颜色数量 | 16.7M (6-bit + Hi-FRC) | |
| 电子详情 | 刷新频率 | 60Hz | 翻转扫描 | No |
| 功率总耗 | 8.94W (Typ.) | - | - | |
| 信号详情 | 输入电流 | 0.60/0.72A (Typ./Max.) | 输入电压 | 5.0V (Typ.) |
| 功耗 | 3.0/3.6W (Typ./Max.) | 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | 接口品牌 | 信盛精工 | |
| 发光详情 | 光源类型 | WLED | 位置 | 侧入式光源(底部) |
| 数量 | 9S4P | 寿命 | 30K (Min.) 小时 | |
| 输入电流 | 55mA | 输入电压 | 27±1.8V | |
G170ETN03.1常见QA
Q1：G170ETN03.1为什么适合传统工业设备？
该屏采用1280×1024分辨率和5:4显示比例，适合原本按照SXGA界面开发的工控机、检测仪器和设备操作终端。更换同类老屏时，通常更容易保留原有软件界面和显示布局。
Q2：G170ETN03.1需要配置什么驱动板？
驱动板需要支持1280×1024分辨率、30Pin双通道8bit LVDS信号和5V液晶供电。即使其他屏幕同样采用30Pin接口，也要逐脚核对LVDS线序，不能直接按针数连接。
Q3：G170ETN03.1需要单独配置背光驱动板吗？
需要。该型号内部不带LED背光驱动板，背光采用4路LED灯串，需要外接匹配的恒流驱动电路。单路典型电压约27V、典型电流约55mA，参数不匹配可能导致背光不亮或亮度异常。
Q4：G170ETN03.1可以直接替换其他17英寸液晶屏吗？
不一定。替换时应核对358.5×296.5×10.3mm外形尺寸、1280×1024分辨率、双通道LVDS线序、5V供电和背光驱动方式。此外，该屏工作温度为0℃至50℃，不适合直接替代宽温型户外液晶屏。
具体型号参数、库存数量、产品版本、交货周期、价格、代理资质和质保方式，应以原厂规格书、实物标签、样品测试、采购合同及供应商书面确认为准。
