摘要：
G170ETN02.0是友达推出的一款17英寸宽温工业液晶屏，采用1280×1024分辨率、5:4显示比例、30Pin双通道LVDS接口和LED背光。
文章目录[隐藏]
G170ETN02.0是友达推出的一款17英寸宽温工业液晶屏，采用1280×1024分辨率、5:4显示比例、30Pin双通道LVDS接口和LED背光。该屏典型亮度为400cd/㎡，支持真8bit色彩，工作温度达到-30℃至85℃，适合工业工控机、检测仪器、自动化设备及环境温差较大的控制终端。
| 17寸LCD友达液晶屏模组G170ETN02.0参数表 | ||
| 类别 | 参数项 | 参数值 |
| 应用详情 | 品牌 | 友达 |
| 型号名称 | G170ETN02.0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 17.0寸 | |
| 工作温度 | -30 ~ 85 °C | |
| 存储温度 | -30 ~ 85 °C | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 结构详情 | 分辨率 | 1280(RGB)×1024, SXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.088×0.264 mm | |
| 像素间距(W×H) | 0.264×0.264 mm [96PPI] | |

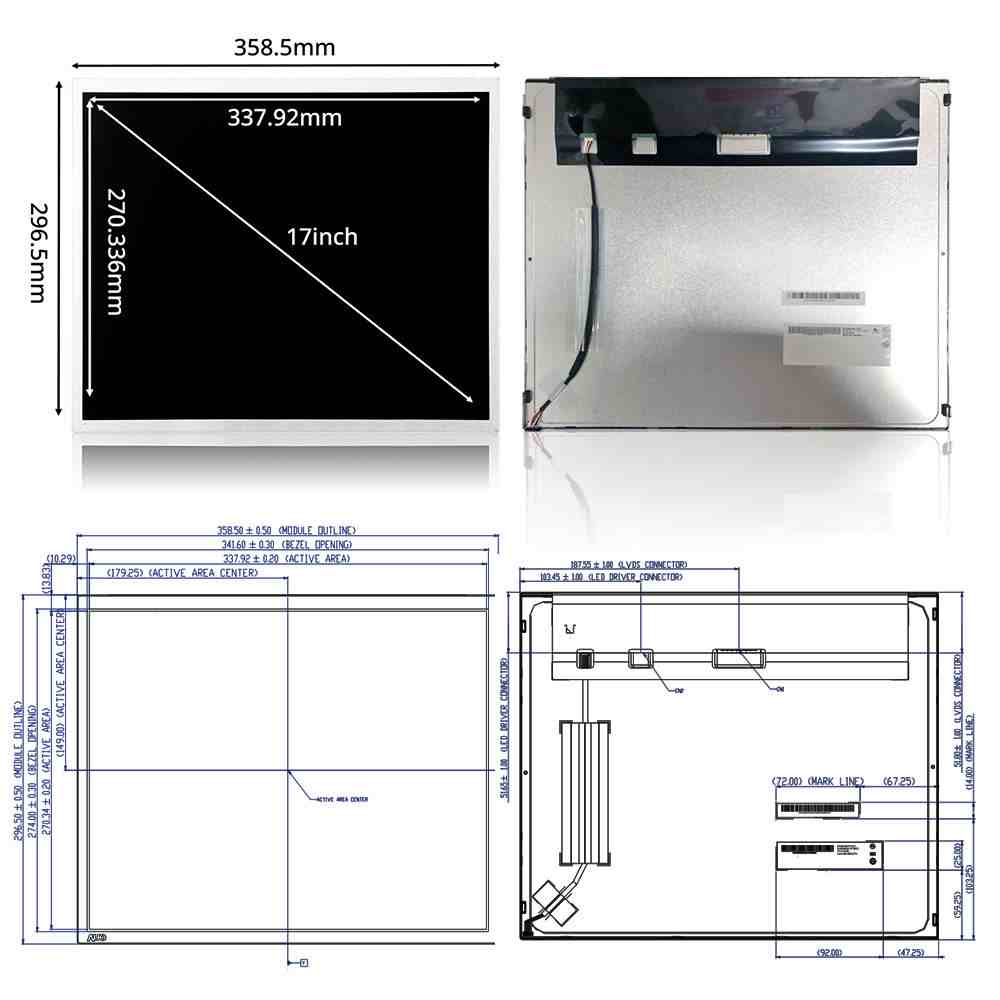

| 显示尺寸 | 337.92(W)×270.336(H) mm | |
| 外观尺寸 | 358.5(W)×296.5(H) mm | |
| 可视尺寸 | 341.6(W)×274.0(H) mm | |
| 外观厚度 | 12.95 (Max.) mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 5:04 | |
| 安装方式 | Side mounting holes (4-M3) on left, right bezel | |
| 重量 | 1.59Kgs (Max.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 400 (Typ.) |
| 对比度 | 800 : 1 (Typ.) (透射) | |
| 响应速度 | 15/5 (Typ.)(Tr/Td) ms | |
| 可视角度 | 80/80/70/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色度 | Wx:0.313; Wy:0.329 | |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| NTSC比值 | 89% | |
| sRGB覆盖率 | 99% | |
| Adobe RGB覆盖 | 79% | |
| DCI-P3覆盖率 | 90% | |
| Rec.2020覆盖率 | 66% | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 15.4W (Typ.) | |
| 信号详情 | 输入电流 | 0.8/1.0A (Typ./Max.) |
| 输入电压 | 5.0V (Typ.) | |
| 功耗 | 4.0/4.5W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 广濑电机 | |
| 接口型号 | MDF76URW-30S-1H | |
| 接口数量 | 1 pcs | |
| 接口脚间距 | 1.0 mm | |
| 接口脚数 | 30 pins | |
| 接口脚定义 | LVDS-30P2C8B-200A | |
| 发光详情 | 光源类型 | WLED |
| 背光可换性 | No | |
| 位置 | 侧入式光源(顶部) | |
| 寿命 | 50K (Min.) 小时 | |
| 接口类型 | 端子 | |
| 接口品牌 | 日压端子 | |
| 接口型号 | SM10B-SHLS-TF | |
| 接口数量 | 1 pcs | |
| 接口脚间距 | 1.0 mm | |
| 接口脚数 | 10 pins | |
| 背光驱动 | 含LED驱动 | |
| 输入电流 | 0.95/1.14A (Typ./Max.) | |
| 输入电压 | 12.0V (Typ.) | |
| 功耗 | 11.4/13.68W (Typ./Max.) | |
| PWM占空比 | 10~100% | |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 20KHz | |
G170ETN02.0常见QA
Q1：G170ETN02.0为什么适合老款工业设备？
该屏采用17英寸、1280×1024分辨率和5:4显示比例，适合原本按照SXGA界面设计的工控机、数控设备和检测仪器，替换时更容易保留原有软件界面及显示布局。
Q2：G170ETN02.0属于宽温工业液晶屏吗？
属于。其工作温度和存储温度均为-30℃至85℃，比普通0℃至50℃的商用屏更适合高低温工业环境。实际装机时仍需做好整机散热、防潮和防冷凝设计。
Q3：G170ETN02.0需要另外配置LED恒流板吗？
通常不需要。该屏内部集成LED背光驱动，背光端需要提供典型12V电源，并连接背光使能和PWM调光信号；液晶逻辑部分采用5V供电。
Q4：G170ETN02.0可以直接替换其他17英寸液晶屏吗？
不一定。替换时要核对358.5×296.5×12.45mm外形尺寸、1280×1024分辨率、30Pin双通道LVDS线序、5V液晶供电及12V背光控制方式。尺寸相同但接口或供电不同的型号不能直接通用。
