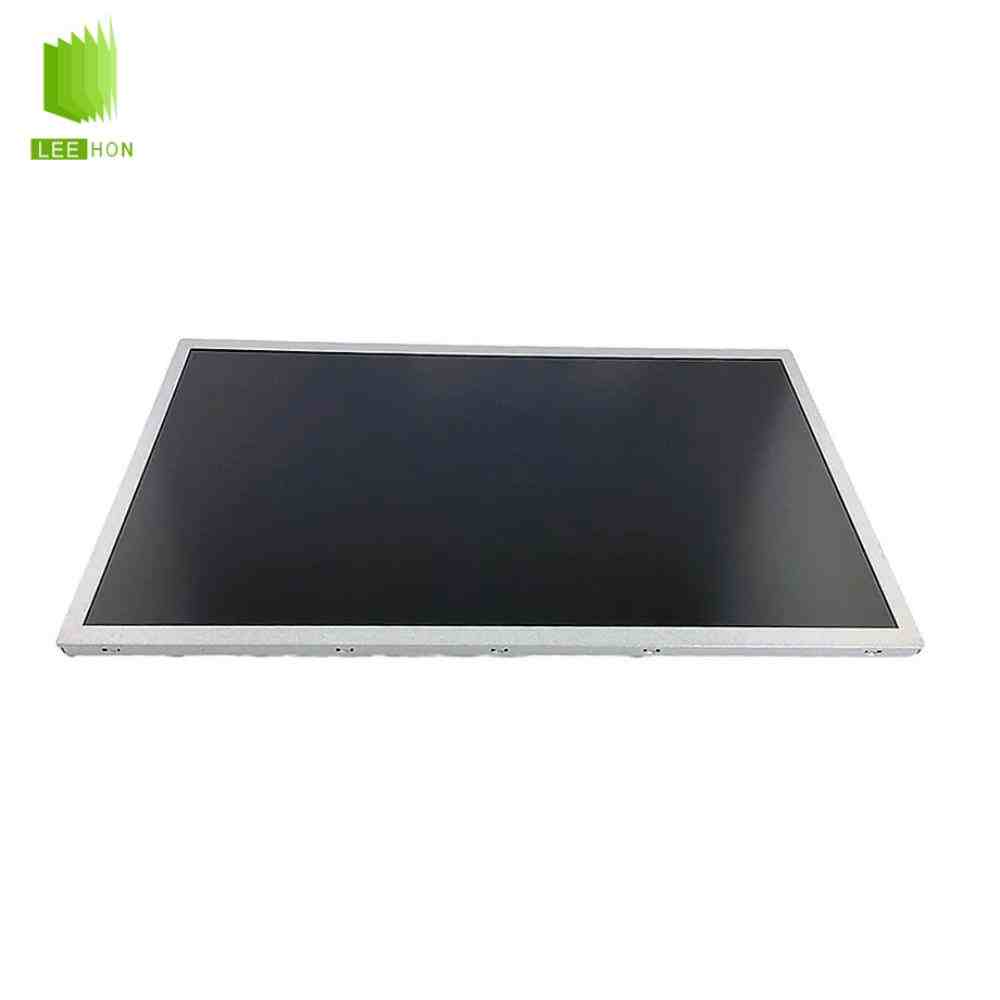

EV121WXM-N80是京东方（BOE）推出的一款12.1英寸工业液晶屏，采用1280×800WXGA分辨率、WLED背光和广视角显示设计。公开资料显示其典型亮度为400cd/㎡、对比度约1000:1，可视角度达到上下左右85°，主要面向工业控制、医疗设备、检测仪器及自动化终端。该型号属于京东方近年新增的12.1英寸工控产品，正式配板时建议以对应版本规格书确认接口和Pin定义。
| LCD京东方液晶屏模组EV121WXM-N80信息表 | ||
| 类别 | 参数 | 值 |
| 基本信息 | 面板品牌 | 京东方 |
| 面板型号 | EV121WXM-N80 | |
| 面板尺寸 | 12.1英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| 结构详情 | 像素数量 | 1280(RGB)×800, WXGA |
| 点间距 | 0.0684×0.2052 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.2052×0.2052 mm (H×V) [123PPI] | |
| 显示区域 | 262.565×164.16 mm (H×V) | |
| 结构尺寸 | 可视区域 | 264.66×166.66 mm (H×V) |
| 外观尺寸 | 278×184 mm (H×V) | |
| 外观厚度 | 6.76 (Max.) mm | |
| 重量 | 535/565g (Typ./Max.) | |
| 外观特征 | 外观形状 | 平面矩形 |
| 宽高比 | 16:10 (H:V) | |
| 安装孔位 | 安装孔位 | Side mounting holes (4-M2) on left, right bezel |
| 表面处理 | 表面处理 | Hard coating |
| 光学详情 | 面板亮度 | 400 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 反应时间 | 30 (Typ.)(Tr+Td) ms | |
| 显示颜色 | 16.7M (8-bit) | |
| 色彩性能 | 白色色度 | Wx:0.303; Wy:0.333 |
| 色温 | 6992K | |
| 1931色域 | NTSC比值 | 52% |
| sRGB覆盖率 | 70% | |
| AdobeRGB覆盖率 | 54% | |
| DCI-P3覆盖率 | 54% | |
| Rec.2020覆盖率 | 39% | |
| 电子详情 | 工作频率 | 60Hz |
| 背光详情 | 光源类型 | WLED |
| 光源寿命 | 50K (Min.) 小时 | |
| 驱动电气 | 电压输入 | 12±1.2V |
| 电流输入 | 440/470mA (Typ./Max.) | |
| 亮度调节 | PWM占空比 | 5~100% |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 1KHz | |
| 信号详情 | 信号系统 | LVDS (1 ch, 8-bit) |
| 电压输入 | 3.3V (Typ.) | |
| 电流输入 | 388/531mA (Typ./Max.) | |
| 接口特征 | 接口类型 | 端子 |
| 端子详情 | 品牌: 宇宙, 型号: IS100-L30B-C23, 脚间距: 1.0 mm, 脚数: 30 pins, 数量: 1 pcs | |
EV121WXM-N80常见FQA
Q1：EV121WXM-N80适合哪些工业设备？
该屏采用12.1英寸、1280×800宽屏分辨率，适合工业HMI、医疗仪器、检测设备和自动化控制终端。相比传统800×600工业屏，1280×800能够同时显示更多参数、曲线和菜单内容。
Q2：EV121WXM-N80的显示效果有什么特点？
目前公开资料显示，该屏典型亮度为400cd/㎡、对比度约1000:1，上下左右可视角度均约85°，并支持1670万色。它更适合室内工业设备和明亮车间使用，并不是以超高亮户外显示为主要定位。
Q3：EV121WXM-N80配驱动板时为什么要确认完整规格书？
EV121WXM-N80属于较新的型号，目前部分公开资料尚未完整披露连接器和Pin定义。因此配板时不能只根据“12.1英寸、1280×800”选择通用板，应进一步确认信号接口、供电电压、连接器线序及背光控制方式。
Q4：EV121WXM-N80可以直接替换EV121WXM-N12或GV121WXM-N80吗？
不能直接按同尺寸判断。EV121WXM-N12、GV121WXM-N80同样属于12.1英寸1280×800产品，但亮度、模组结构和具体版本配置存在差异。例如EV121WXM-N12典型亮度为500cd/㎡，GV121WXM-N80约450cd/㎡，而EV121WXM-N80公开新品信息为400cd/㎡。替换时应重点核对外形尺寸、接口Pin定义、背光和安装位置。
