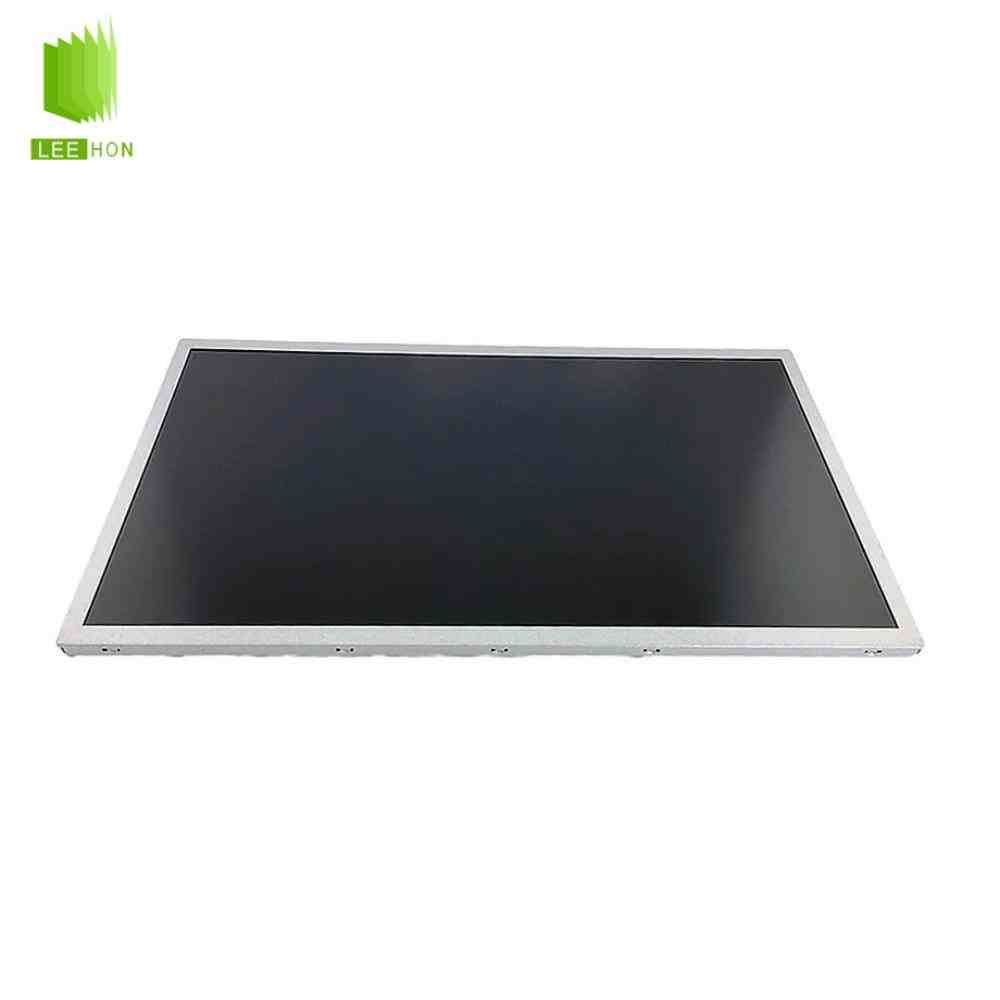

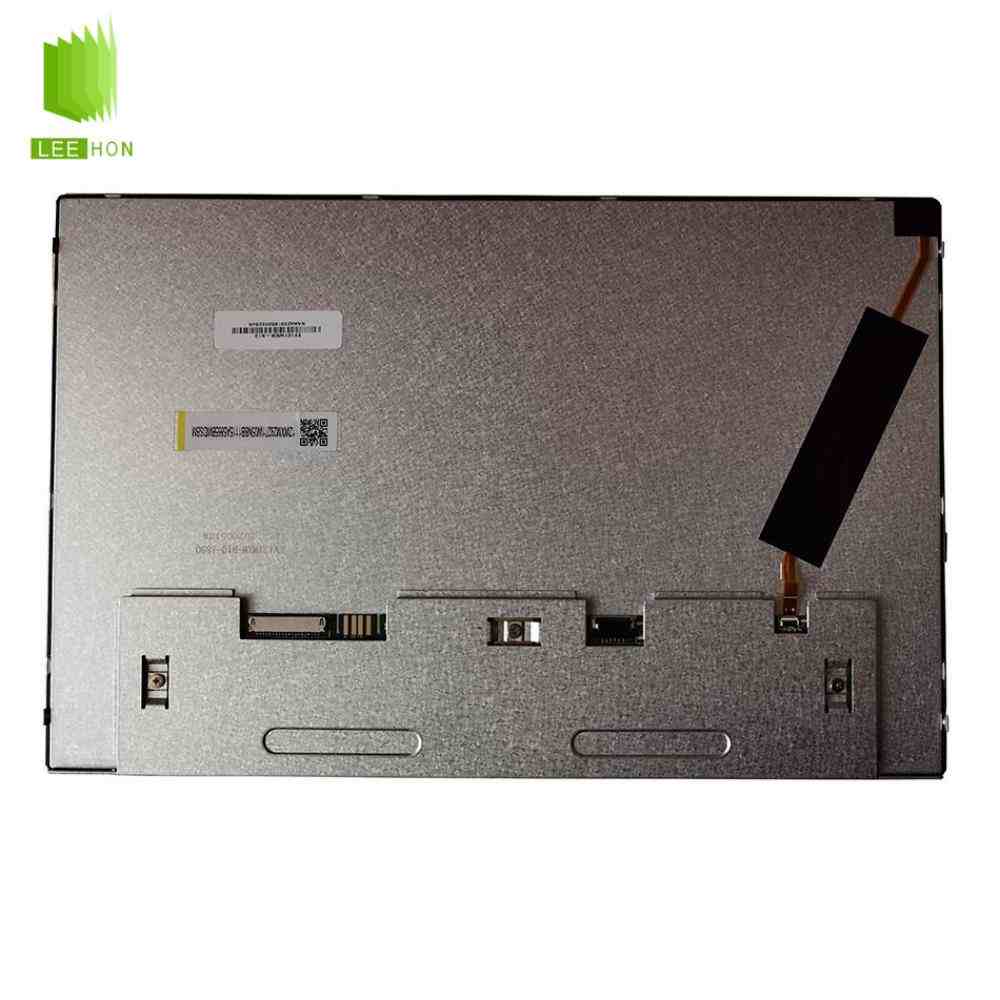

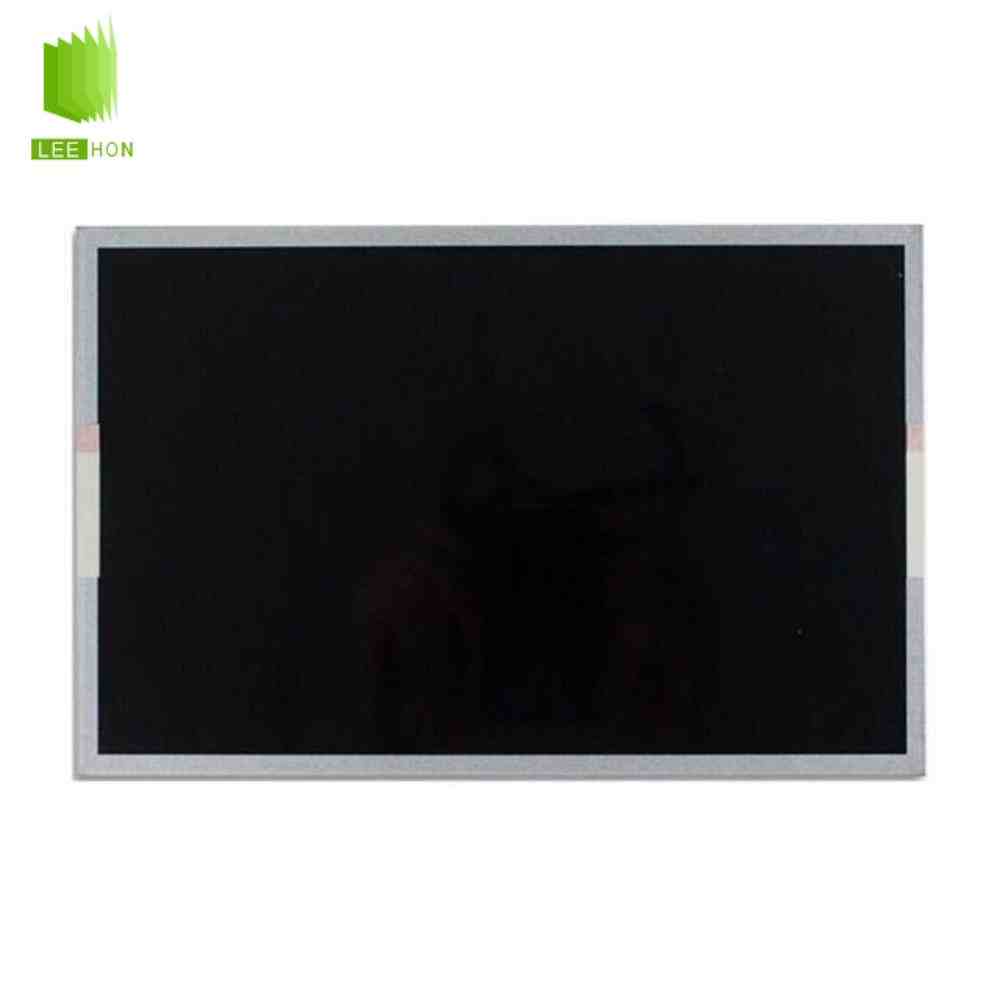

EV121WXM-N10京东方工业液晶屏介绍
EV121WXM-N10是京东方推出的一款12.1英寸工业TFT液晶屏，采用1280×800 WXGA分辨率和16:10显示比例，典型亮度400cd/㎡、对比度1200:1，并具备85°/85°/85°/85°宽视角。该型号采用单通道8-bit LVDS接口，工作温度为-20～70℃，适合工业控制、医疗设备、检测仪器及嵌入式终端等应用。
| 12.1寸LCD京东方液晶屏EV121WXM-N10特征信息表 | ||
| 特征类别 | 项目 | 参数 |
| 应用特征 | 制造商 | 京东方 |
| 型号 | EV121WXM-N10 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| RoHS | - | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振性能 | - | |
| 结构特征 | 对角尺寸 | 12.1英寸 |
| 重量 | 556g (Typ.) | |
| 表面防护 | - | |
| 表面处理 | - | |
| 像素数量 | 1280(RGB)×800, WXGA | |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.068×0.204 mm | |
| 像素间距(H×V) | 0.204×0.204 mm [124PPI] | |
| 显示区域(H×V) | 261.12×163.2 mm | |
| 开口区域(H×V) | 264.12×166.2 mm | |
| 外观尺寸(H×V) | 277.7×180.6 mm | |
| 外观厚度 | 6.2/9.2 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 宽高比(H:V) | 16:10 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装孔位 | Side mounting holes (4-M2) on left, right bezel | |
| 光学特征 | 显示亮度 | 400 cd/m² (Typ.) |
| 显示模式 | ADS，常黑显示，透射式 | |
| 对比度 | 1200:1 (Typ.) (透射) | |
| 推荐视向 | 全视角 | |
| 可视角度 (左/右/上/下) | 85/85/85/85 (Typ.)(CR≥10) | |
| 响应时间 | 25 (Typ.)(Tr+Td) ms | |
| 色温 | 6485K | |
| 支持颜色 | 16.7M (8-bit) | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| NTSC比值 | 49% | |
| sRGB覆盖率 | 68% | |
| Adobe RGB覆盖率 | 51% | |
| DCI-P3覆盖率 | 51% | |
| Rec.2020覆盖率 | 36% | |
| 低蓝光护眼 | - | |
| 亮度均匀性 | 1.25/1.43 (Typ./Max.)(9 points) | |
| 电子特征 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 6.5W (Typ.) | |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源(底部) | |
| 寿命(小时) | 50K (Min.) | |
| 数量 | - | |
| 形状 | - | |
| 是否可换 | - | |
| WLED驱动状态 | 含LED驱动 | |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 品牌 | 信盛精工 | |
| 型号 | MSA24038P6 | |
| 数量 | 1 pcs | |
| 脚数 | 6 pins | |
| 脚间距 | 1.25 mm | |
| 脚定义 | - | |
| 输入电压 | 12.0V (Typ.) | |
| 输入电流 | 0.4A (Typ.) | |
| 功率消耗 | 4.5W (Typ.) | |
| 信号特征 | 输入电压 | 3.3V (Typ.) |
| 输入电流 | 0.6A (Typ.) | |
| 功率消耗 | - | |
| 信号类型 | LVDS (1 ch, 8-bit) | |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 品牌 | 广濑电机 | |
| 型号 | DF19G-20P-1H(54) | |
| 数量 | 1 pcs | |
| 脚数 | 20 pins | |
| 脚间距 | 1.0 mm | |
| 脚定义 | - | |
京东方EV121WXM-N10相关问题
Q1：EV121WXM-N10和传统12.1寸1024×768屏有什么区别？
最大的区别是分辨率和比例。EV121WXM-N10为1280×800、16:10宽屏，而常见12.1寸工业屏多为1024×768、4:3，因此不能只按尺寸直接替换。
Q2：EV121WXM-N10采用什么接口？
该型号采用单通道8-bit LVDS接口。匹配驱动板时，需要确认主板支持1280×800输出，同时核对接口Pin定义、供电和LVDS映射方式。
Q3：EV121WXM-N10的可视角度怎么样？
该型号采用ADS显示技术，典型可视角度达到85°/85°/85°/85°，比较适合设备存在侧视、俯视或多人同时查看屏幕的应用场景。
Q4：EV121WXM-N10的400cd/㎡亮度够用吗？
400cd/㎡能够满足大多数室内工业设备、医疗仪器和生产车间使用。如果设备长期处于阳光直射或强环境光条件下，则建议考虑更高亮度型号。
Q5：EV121WXM-N10适合宽温工业设备吗？
可以满足多数工业环境需求。其工作温度为**-20～70℃**，相比普通消费级液晶屏具有更好的温度适应能力，但对于-30℃以下等极端环境仍需要选择更宽温的产品。
