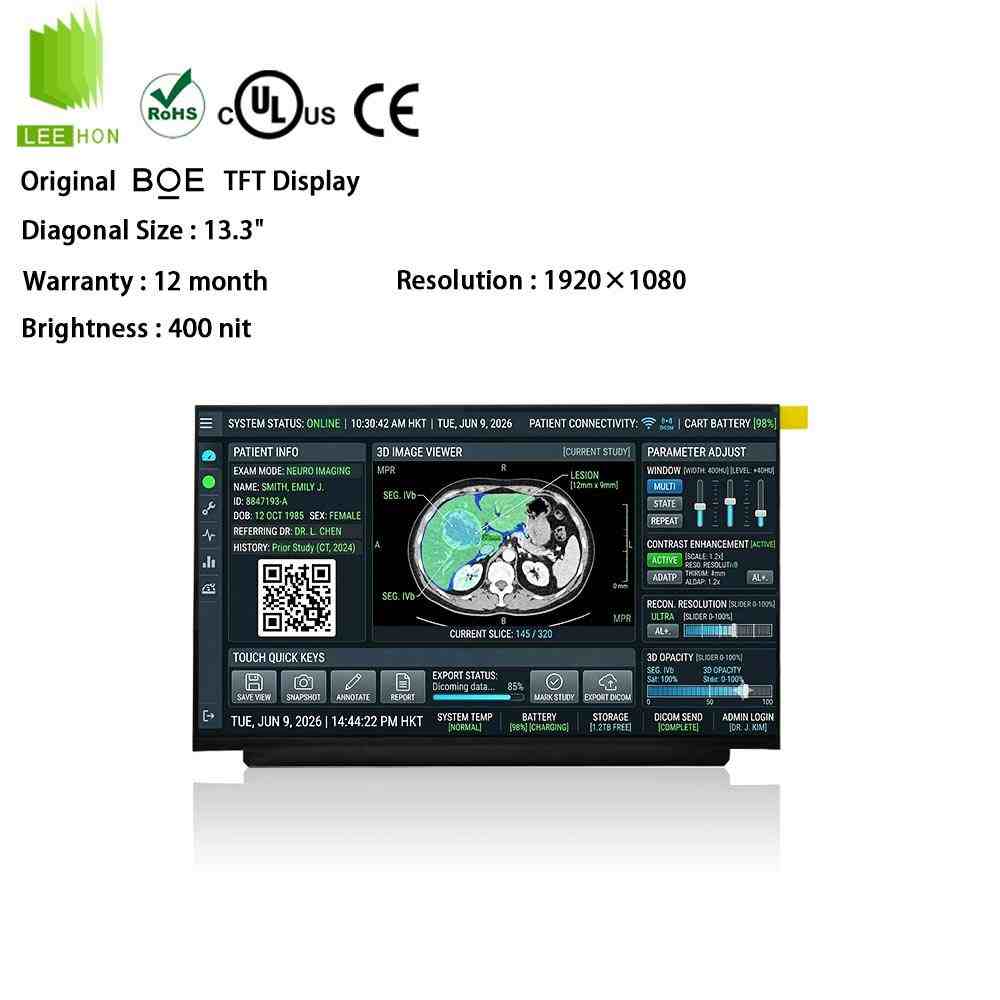

NE133FHM-N67是京东方BOE的一款13.3英寸FHD液晶屏，分辨率为1920×1080，显示比例为16:9，常用于工业平板、便携式检测设备、嵌入式显示终端、医疗辅助设备、数据采集设备和轻薄型工控终端。NE133FHM-N67液晶屏的特点是尺寸轻薄、分辨率高、显示细腻，适合对界面清晰度、图像显示和结构厚度有要求的项目。
需要注意的是，NE133FHM-N67更偏轻薄型13.3寸FHD显示模组，不是传统15寸4:3工控屏，也不是典型宽温高亮户外屏。选型时要重点确认eDP 30Pin接口、屏线方向、主板输出能力、结构厚度、是否需要触摸外配，以及整机使用环境是否匹配。
| 13.3寸LCD京东方液晶屏模组NE133FHM-N67参数表 | ||
| 类别 | 参数项 | 参数值 |
| 应用详情 | 面板品牌 | 京东方 |
| 面板型号 | NE133FHM-N67 | |
| 面板尺寸 | 13.3英寸 | |
| 面板类型 | Oxide TFT-LCD, 液晶模组 | |
| 型号别名 | BOE0AF5 | |
| 工作环境 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| 耐振动性 | 耐振动性 | 1.5G (14.7 m/s²) |
| 备注信息 | eDP1.4 | |
| 结构详情 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.051×0.153 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.153×0.153 mm (H×V) [166PPI] | |

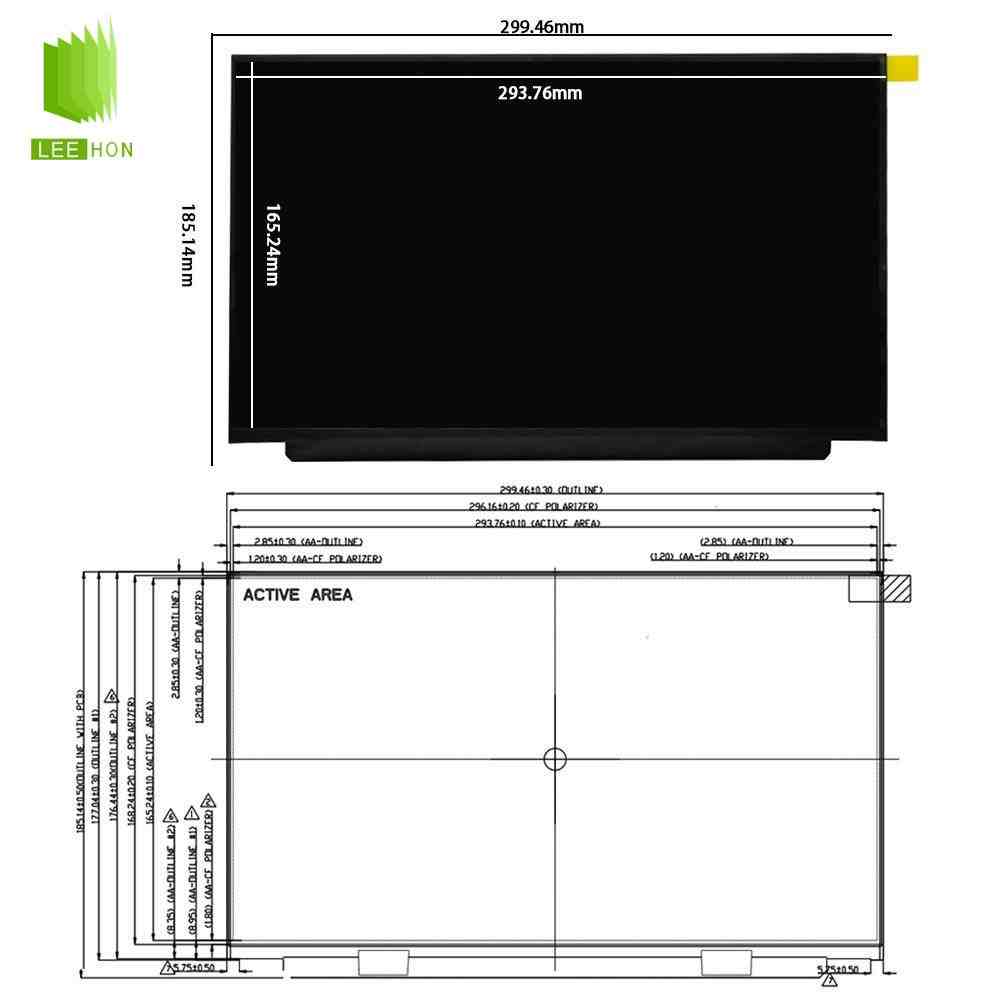

| 显示区域 | 293.76×165.24 mm (H×V) | |

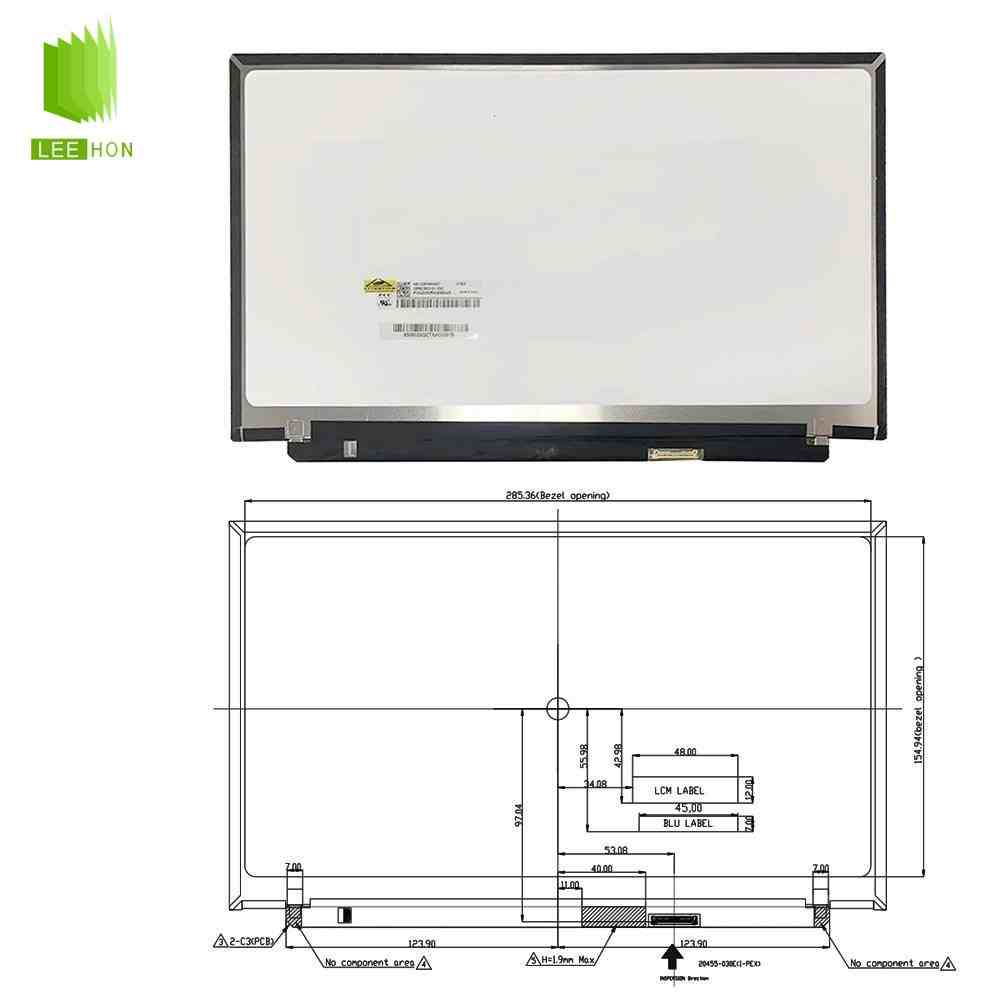

| 外观尺寸 | 299.46×185.14 mm (H×V) | |
| 外观厚度 | 外观厚度 | 1.85/2.40 (Typ./Max.) mm |
| 外观形状 | 平面矩形 | |
| 宽高比 | 宽高比 | 16:9 (H:V) |
| 重量 | 140g (Max.) | |
| 表面处理 | 表面处理 | 雾面，Hard coating (3H) |
| 安装孔位 | Without | |
| 光学详情 | 面板亮度 | 400 cd/m² (Typ.) |
| 对比度 | 1500:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | FFS，常黑显示，透射式 | |
| 反应时间 | 30 (Typ.)(Tr+Td) ms | |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 白色色度 | Wx:0.313; Wy:0.329 |
| 色温 | 6485K | |
| 亮度变动 | 亮度变动 | 1.43 (Max.)(8 points) |
| NTSC比值 | 76% | |
| sRGB覆盖率 | sRGB覆盖率 | 100% |
| Adobe RGB覆盖 | 78% | |
| DCI-P3覆盖率 | DCI-P3覆盖率 | 79% |
| Rec.2020覆盖率 | 57% | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 2.69/3.08W (Typ./Max.) | |
| 背光详情 | 光源类型 | WLED |
| 光源寿命 | 15K (Min.) 小时 | |
| 数量 | 9S6P | |
| 光源形状 | 6串 | |
| 位置 | 侧入式光源(底部) | |
| 接口类型 | 包含在屏信号接口中 | |
| 驱动电气 | 电压输入 | 5.0/12.0/21.0V (Min./Typ./Max.) |
| 功耗 | 2.27W (Max.) | |
| PWM占空比 | 1~100% | |
| 信号详情 | 信号系统 | eDP (2 Lanes), eDP1.4, HBR1 (2.7G/lane) |
| 电压输入 | 3.3V (Typ.) | |
| 电流输入 | 127/245mA (Typ./Max.) | |
| 功耗 | 0.42/0.81W (Typ./Max.) | |
| 接口类型 | 端子 | |
| 端子详情 | 品牌 | I-PEX |
| 型号 | 20455-030E-06 | |
| 端子参数 | 脚间距 | 0.5 mm |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
NE133FHM-N67工业液晶屏关键问答
Q1：NE133FHM-N67适合哪些工业设备？
NE133FHM-N67适合工业平板、便携式检测仪、嵌入式工控终端、医疗辅助显示设备、数据采集终端、移动作业终端和轻薄型工业电脑。它的13.3寸FHD规格适合显示高清UI、图像、参数曲线和多信息界面，不适合直接替换传统4:3老款工控屏。
Q2：NE133FHM-N67的核心参数有哪些？
NE133FHM-N67常见参数包括13.3英寸、1920×1080分辨率、FHD显示规格、16:9显示比例、eDP 30Pin接口、WLED背光、非触摸屏版本、轻薄结构设计。部分渠道资料也会标注400cd/㎡亮度、100% sRGB色域、AG防眩表面等信息，实际参数要以屏体标签和规格书为准。
Q3：NE133FHM-N67能直接替换LVDS液晶屏吗？
不能直接替换。京东方液晶屏NE133FHM-N67通常采用eDP 30Pin接口，而传统工控屏常见LVDS接口。即使尺寸和分辨率接近，只要接口类型、线序、供电或背光控制不同，就可能出现黑屏、花屏、无背光或无法正常识别的问题。替换前必须确认主板是否支持eDP输出。
Q4：NE133FHM-N67适合户外或宽温工业环境吗？
NE133FHM-N67更适合室内工业设备、便携终端、实验室仪器和普通半室内应用。它不建议直接作为阳光直射户外高亮屏使用，也不应默认当作-20℃、-30℃起步的宽温工业屏。如果设备用于户外、车载、高低温或强光环境，应优先评估更高亮度、更宽温范围的工业液晶屏。
Q5：NE133FHM-N67和普通13.3寸屏选型时有什么区别？
NE133FHM-N67不能只按“13.3寸FHD屏”来判断。工业项目更关注接口稳定性、屏线适配、结构厚度、背光控制、色域一致性和长期供货，而普通笔记本替换屏更关注是否能匹配具体电脑型号。用于工控设备时，建议先做主板点屏、亮度测试、休眠唤醒、触摸盖板适配和结构装机验证，再判断是否适合批量导入。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
