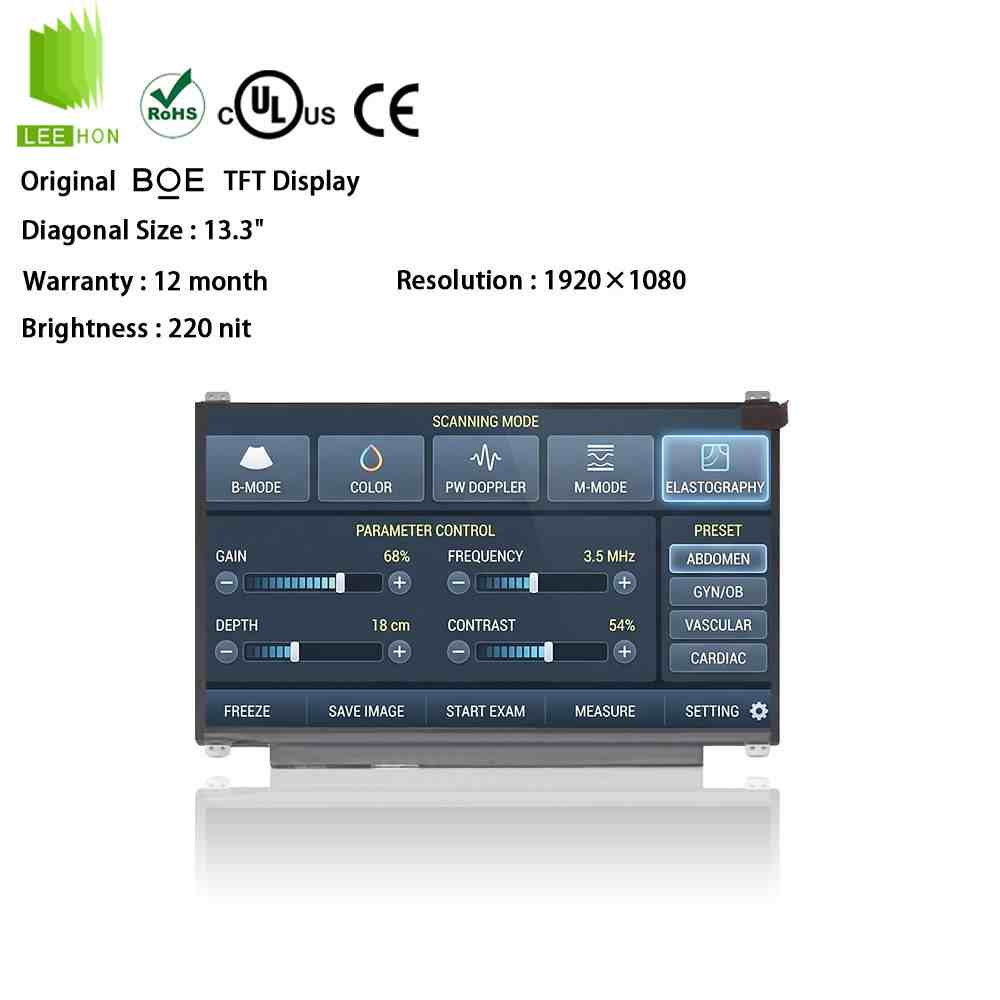

NV133FHM-N42是京东方BOE的一款13.3英寸笔记本LCD液晶屏，分辨率为1920×1080，属于FHD全高清规格，常用于轻薄本、商务本、维修替换屏和部分嵌入式显示项目。公开资料显示，该型号为13.3英寸宽屏，分辨率1920×1080，表面为Antiglare防眩，接口为eDP 2 Lanes、30Pin，刷新率为60Hz。
这款屏的选型重点不是单纯看“13.3寸FHD”，而是要确认原屏型号、eDP 30Pin接口、屏线位置、是否带触摸、安装结构、亮面或雾面效果，以及笔记本主板是否支持对应分辨率和接口规格。尤其是笔记本维修场景，NV133FHM-N42不能只按尺寸购买，必须按原屏背面标签和屏线接口确认。
| 13.3寸京东方液晶模组NV133FHM-N42特征表 | ||
| 类别 | 项目 | 参数 |
| 应用特征 | 品牌 | 京东方 |
| 型号名称 | NV133FHM-N42 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | BOE0701 BOE0717 | |
| RoHS | - | |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 抗振能力 | - | |
| 备注信息 | eDP1.2 | |
| 结构特征 | 屏幕尺寸 | 13.3寸 |
| 重量 | 260g (Max.) | |
| 表面防护 | - | |
| 表面处理 | 雾面 | |
| 分辨率 | 1920(RGB)×1080, FHD | |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.051×0.153 mm | |
| 像素间距(W×H) | 0.153×0.153 mm [166PPI] | |

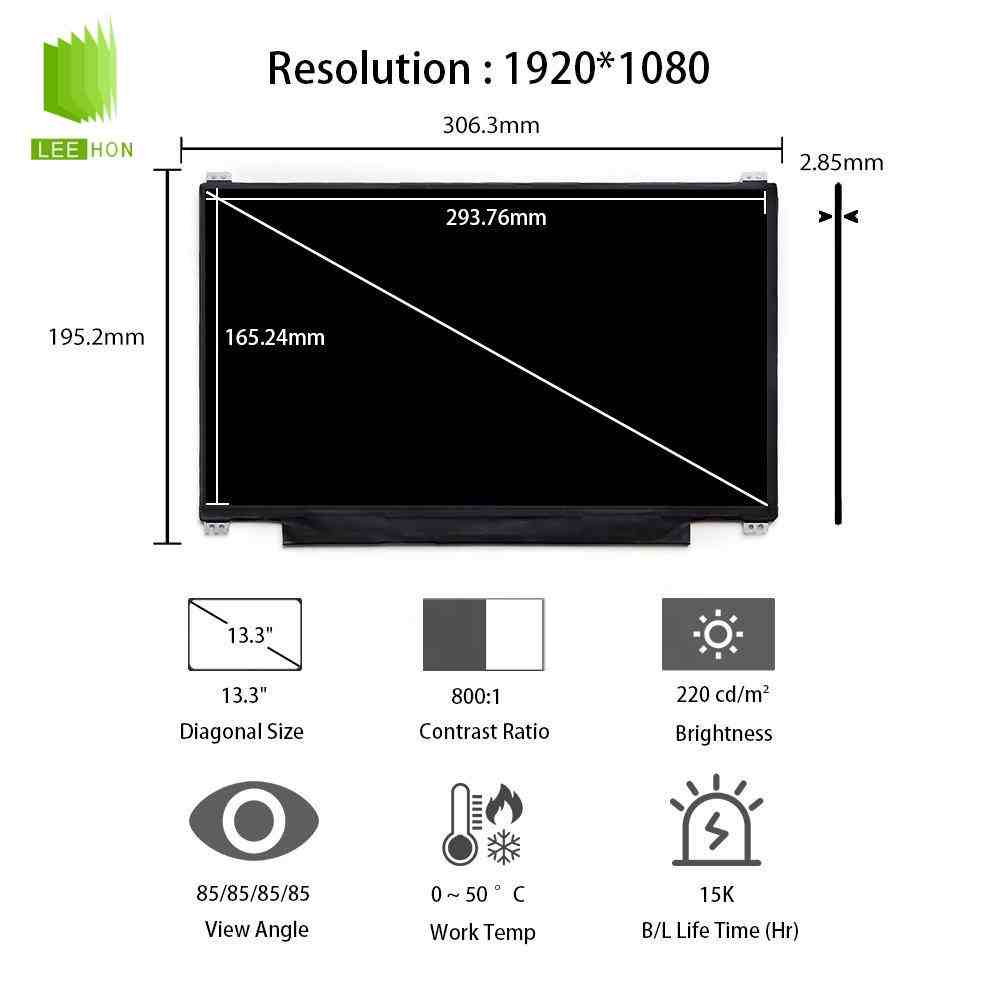

| 显示尺寸(W×H) | 293.76×165.24 mm | |
| 可视尺寸(W×H) | - | |
| 外观尺寸(W×H) | 306.3×195.2 mm | |
| 外观厚度 | 2.7/2.85 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 宽高比 | 16:9 (W:H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | |
| 安装方式 | Face mounting holes (8 pcs) on up, down slugs | |
| 光学特征 | 亮度(cd/m²) | 220 (Typ.) |
| 光学模式 | ADS，常黑显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度(左/右/上/下) | 85/85/85/85 (Typ.)(CR≥10) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 30 (Typ.)(Tr+Td) ms | |
| 色温 | 6485K | |
| 颜色数量 | 262K (6-bit) | |
| 白场色度 | Wx:0.313; Wy:0.329 | |
| NTSC比值 | 43% | |
| sRGB覆盖率 | 60% | |
| Adobe RGB覆盖率 | 45% | |
| DCI-P3覆盖率 | 45% | |
| Rec.2020覆盖率 | 32% | |
| 低蓝光护眼 | - | |
| 白场变动 | 1.20/1.40 (Typ.)(5/13 points) | |
| 电子特征 | 功率总耗 | 3.9W (Max.) |
| 刷新频率 | 60Hz | |
| 翻转扫描 | No | |
| 信号特征 | 电流输入 | 273mA (Typ.) |
| 电压输入 | 3.3V (Typ.) | |
| 功耗 | 0.9/1.5W (Typ./Max.) | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| 信号类型 | eDP (2 Lanes), eDP1.2, HBR1 (2.7G/lane) | |
| 品牌 | 宇宙 | |
| 型号 | IS050-L30B-C10 | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 脚定义 | EDP-30P2L-020Q | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | 4串 | |
| 数量 | 8S4P | |
| 寿命(小时) | 15K (Min.) | |
| 是否可换 | - | |
| 接口位置 | - | |
| 接口类型 | 包含在屏信号接口中 | |
| WLED驱动 | 含LED驱动 | |
| 电流输入 | - | |
| 电压输入 | 6.0/12.0/21.0V (Min./Typ./Max.) | |
| 功耗 | 2.4W (Max.) | |
| 调光模式 | - | |
| 调光区块 | - | |
| PWM占空比 | 1~100% | |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 10KHz | |
NV133FHM-N42笔记本LCD液晶屏关键问答
Q1：NV133FHM-N42适合用在哪些设备上？
NV133FHM-N42主要适合13.3英寸笔记本电脑屏幕维修替换，也可用于部分轻薄型嵌入式显示设备、便携终端和小尺寸显示项目。它更适合FHD高清办公、网页浏览、基础图像显示和普通笔记本维修，不适合直接替换传统LVDS工控屏。
Q2：NV133FHM-N42的核心参数有哪些？
#京东方液晶屏#NV133FHM-N42常见核心参数包括：13.3英寸、1920×1080分辨率、FHD 166PPI、Antiglare防眩表面、eDP 2 Lanes接口、eDP1.2、30Pin连接器、60Hz刷新率。公开页面也将其标注为BOE相关型号，并列出Connect为eDP/30 pins。
Q3：NV133FHM-N42能直接替换所有13.3寸笔记本屏吗？
不能。13.3寸笔记本屏即使分辨率同为1920×1080，也可能存在接口针数不同、屏线位置不同、边框结构不同、是否带耳朵支架不同、厚度不同、触摸与非触摸不同等差异。NV133FHM-N42替换前要重点确认原屏标签、30Pin接口位置、屏线方向和笔记本型号。
Q4：NV133FHM-N42是触摸屏吗？
NV133FHM-N42通常按普通LCD屏幕替换件理解，不应默认带触摸功能。笔记本触摸屏一般会涉及触摸玻璃、触控板线、总成结构或40Pin触摸接口。若原机是触摸屏版本，不能只采购NV133FHM-N42裸屏，需要确认是否需要完整屏幕总成或触摸模组。
Q5：采购NV133FHM-N42前最应该确认什么？
采购前最应该确认三点：
第一，看原屏背面完整型号是否为NV133FHM-N42或兼容型号；
第二，确认接口是否为eDP 30Pin、屏线位置是否一致；
第三，确认屏幕是雾面还是亮面、是否带支架、是否需要触摸总成。
维修项目建议提供原屏背面标签和接口照片，让供应商先判断兼容性，避免买到尺寸相同但无法点亮或无法安装的屏。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
