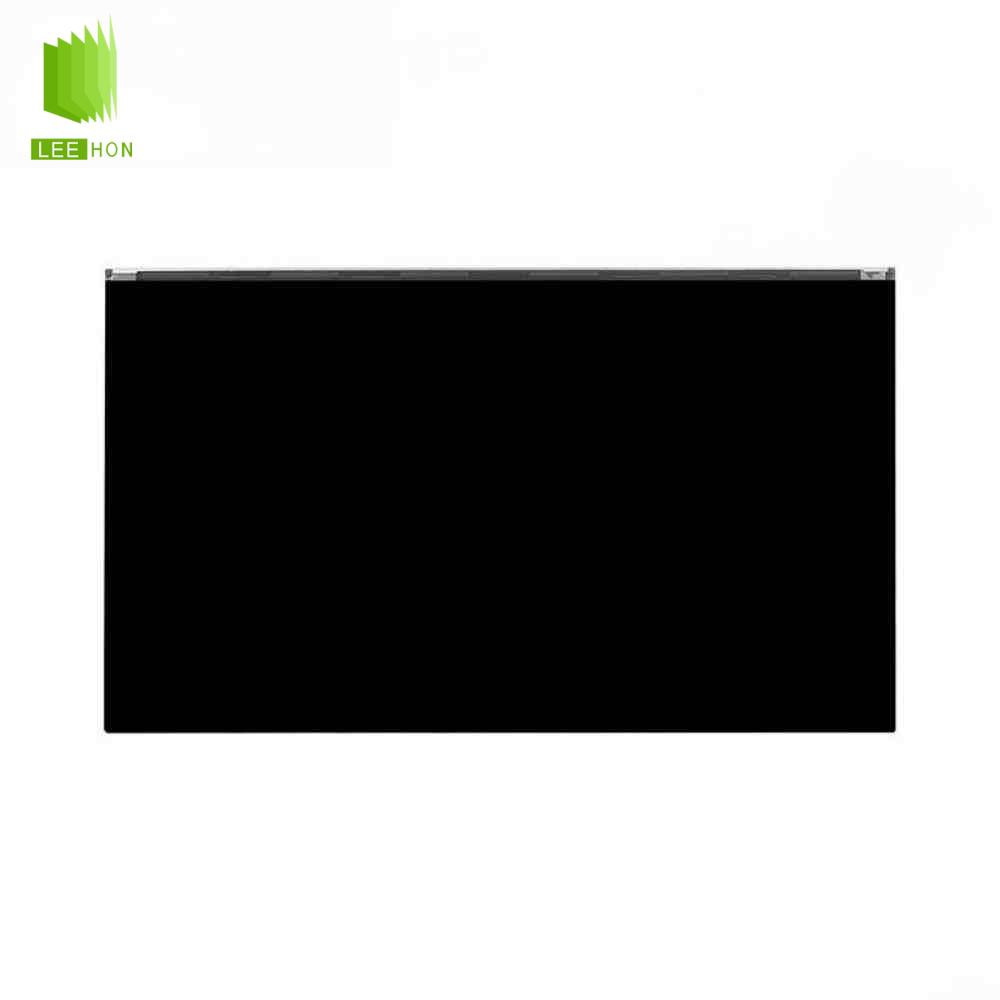

UV215FHM-N11是京东方（BOE）推出的一款21.5英寸工业液晶屏，采用1920×1080 Full HD分辨率、16:9显示比例、30Pin双通道LVDS接口和WLED侧入式背光。该屏典型亮度为550cd/㎡、对比度为1000:1，上下左右可视角度均为89°，工作温度为-20℃至80℃，适合工业控制终端、过程控制设备、工控显示器及信息显示系统。
| 21.5寸LCD京东方液晶屏模组UV215FHM-N11信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 制造商 | 京东方 |
| 型号 | UV215FHM-N11 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 对角尺寸 | 21.5" | |
| 应用环境 | 存储温度 | -30 ~ 85 °C |
| 工作温度 | -20 ~ 80 °C | |
| 备注信息 | 备注 | High TNI 105°C, 7*16h usage support with dynamic video |
| 结构详情 | 解析度 | 1920(RGB)×1080, FHD |
| 像素排列 | RGB垂直条状 | |
| 显示区域(mm) | 476.64(H) × 268.11(V) | |
| 外观尺寸(mm) | 495.6(H) × 292.2(V) | |
| 外观厚度(mm) | 8.6/11.6 (Typ./Max.) | |
| 光学详情 | 显示亮度 | 550 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 信号详情 | 电压供应 | 5.0V (Typ.) |
| 信号类型 | LVDS (2 ch, 8-bit) | |
| 光源详情 | 光源类型 | WLED |
| 光源形状 | 4串 | |
| 位置 | 侧入式光源(底部) | |
| 光源寿命 | 30K (Min.) 小时 | |
UV215FHM-N11常见FQA
Q1：UV215FHM-N11适合明亮车间使用吗？
比较适合。该屏典型亮度为550cd/㎡，并采用25%雾度防眩光表面，相比普通250～350cd/㎡液晶屏，在车间照明较强或环境光复杂的设备上具有更好的可读性。但它并不是阳光直射型超高亮屏。
Q2：UV215FHM-N11可以全天24小时连续运行吗？
规格书标注该型号支持7天×16小时动态画面运行，因此不建议直接按照7×24小时工业信息屏使用。对于需要全天连续运行的设备，应重新评估工作时长、散热及残影风险。
Q3：UV215FHM-N11可以使用普通30Pin LVDS驱动板吗？
不能只看30Pin接口。该屏采用双通道LVDS信号、1920×1080分辨率和5V液晶供电，驱动板必须同时支持FHD分辨率、双通道LVDS以及对应Pin定义，否则可能出现无法点亮、花屏或颜色异常。
Q4：UV215FHM-N11需要另外配置LED背光驱动吗？
需要。该屏采用17串4并WLED背光结构，规格书给出的单通道典型电压约51V、典型电流约102mA，背光接口还带有电流反馈端，因此需要匹配相应的恒流背光驱动方案，不能直接把LED灯条接普通固定电压电源。
京东方21.5寸UV215FHM系列型号
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| UV215FHM-N10 | 京东方 | 21.5" | 液晶模组 | 1920×1080 | 500 | 1000:1 | WLED | LVDS |
| UV215FHM-N11 | 京东方 | 21.5" | 液晶模组 | 1920×1080 | 550 | 1000:1 | WLED | LVDS |
